IC-197 6 Pinli Bacaklı Yaylı Push Buton 7x7mm

IC-197 6 Pinli (Bacaklı) Yaylı Push Buton 7x7mm

6 bacaklı Push Button, elektronik cihazlarda bir işlemi başlatmak, durdurmak veya değiştirmek için kullanılan bir düğmedir. Bu itme düğmesi, genellikle altı bacak veya pin ile bir devre kartına lehimlenir. Kullanıcı düğmeye bastığında, temaslar devreyi kapatır veya açar, bu da cihazın belirli bir işlemi gerçekleştirmesini sağlar.

Elektronik projeleriniz için kompakt, sağlam ve güvenilir bir buton arıyorsanız, IC-197 6 Pinli Yaylı Push Buton tam ihtiyacınıza cevap verecektir. 7x7mm boyutlarındaki bu mini taktil switch, PCB montajlı projeler için ideal olup Arduino, Raspberry Pi uygulamaları ve çeşitli elektronik devreler için mükemmel bir çözümdür.

6 pinli tasarımı, güçlendirilmiş mekanik sabitleme ve daha kararlı elektriksel bağlantı sağlarken, yaylı yapısı her basışta net bir taktil geri bildirim sunar. Düşük profilli yapısı, alan kısıtlaması olan projelerde rahatlıkla kullanılmasına olanak tanır.

100,000 basım döngüsünden fazla kullanım ömrü sunan bu buton, breadboard üzerinde prototipleme çalışmalarından kalıcı PCB uygulamalarına kadar geniş bir kullanım alanına sahiptir.

Teknik Özellikler

• Model: IC-197
• Tip: Taktil push buton switch (SPST)

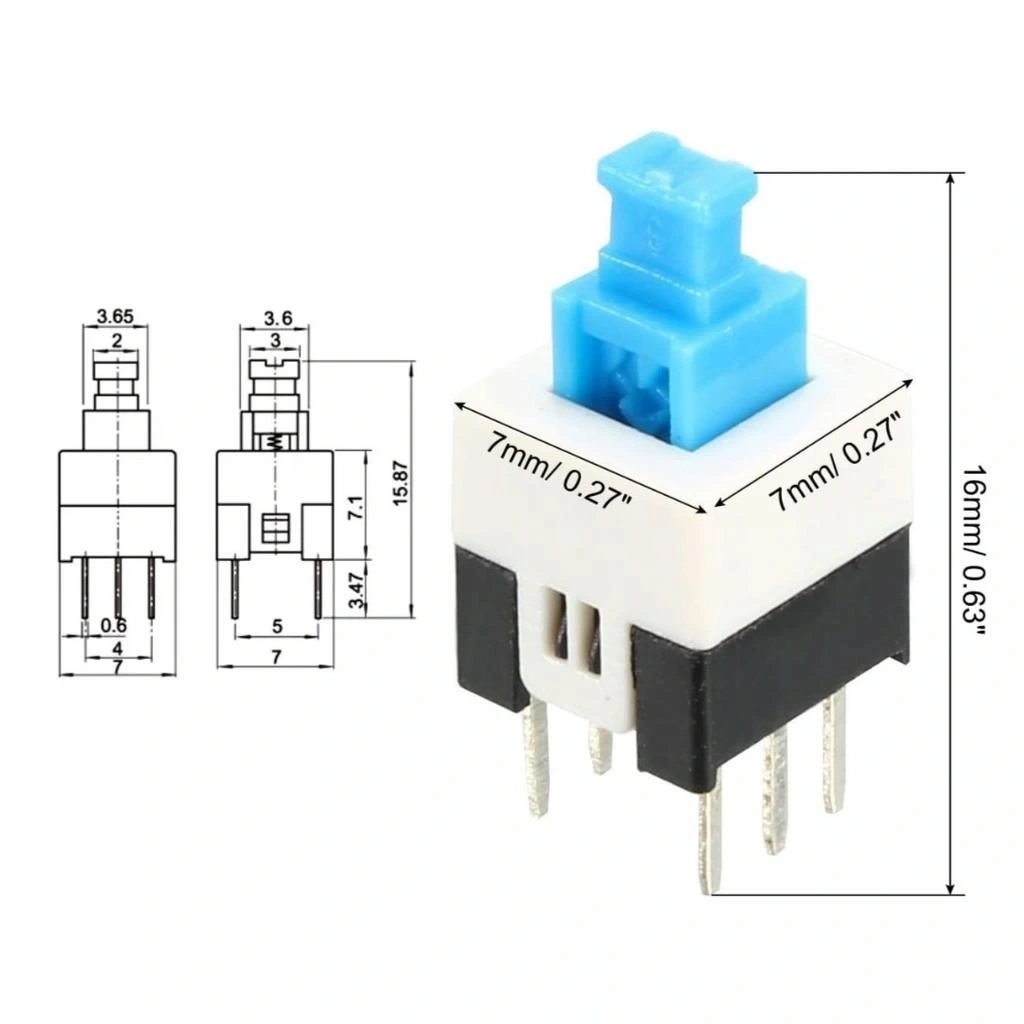

• Boyut: 7mm × 7mm × 5mm (G×D×Y)
• Pin Sayısı: 6 pin (2x3 dizilim)
• Pin Aralığı: 2.54mm
• Kontak Tipi: Anlık kontak (Momentary)
• Çalışma Kuvveti: Yaklaşık 160±50gF
• İletim Direnci: ≤ 50mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kontak Yükü: 50mA @ 12V DC
• Basma Ömrü: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Gövde Malzemesi: Yüksek kaliteli plastik
• Montaj Tipi: PCB Through-Hole

Kullanım Avantajları

• Ultra Kompakt Boyut: 7x7mm boyutuyla minimum alan kullanımı.
• Genişletilmiş Stabilite: 6 pinli tasarımla daha sağlam PCB montajı.
• Net Taktil Geri Bildirim: Her basışta belirgin tıklama hissi.
• Kolay Montaj: Standart 2.54mm grid uyumlu pin dizilimi.
• Uzun Ömür: 100,000+ basım ile dayanıklı yapı.
• Düşük Profil: 5mm yüksekliği ile kompakt tasarımlar için uygun.
• Breadboard Uyumlu: Prototipleme çalışmalarında doğrudan kullanım.
• Güvenilir Kontak: Altın kaplı kontak noktaları ile uzun süreli performans.

İdeal Kullanım Alanları

• Arduino Projeleri: Kullanıcı giriş butonları ve kontrol arayüzleri
• Raspberry Pi Uygulamaları: GPIO kontrollü kullanıcı arayüzleri
• DIY Elektronik Kitleri: Eğitim amaçlı elektronik devreler
• Mini Kontrol Panelleri: Kompakt cihaz arayüzleri
• PCB Modülleri: Sınırlı alan gerektiren elektronik kartlar
• Taşınabilir Cihazlar: Düşük profilli arayüz ihtiyaçları
• Test ve Ölçüm Ekipmanları: Fonksiyon seçimi ve ayar kontrolleri
• IoT Cihazları: Kurulum ve reset butonları

Montaj ve Kullanım İpuçları

6 Pinli Butonların Avantajları

6 pinli taktil butonlar, standart 4 pinli versiyonlara göre çeşitli avantajlar sunar. Bu tasarımın elektronik projelerinize sağlayacağı faydaları anlamak, doğru buton seçimi yapmanıza yardımcı olacaktır.

Gelişmiş Mekanik Dayanıklılık: İlave 2 pin, butonun PCB üzerinde daha sağlam durmasını sağlar. Bu özellik, özellikle sık kullanılan veya daha sert basışlara maruz kalan butonlarda, lehim bağlantılarının zamanla yorulmasını ve kırılmasını önler.

Esnek PCB Yerleşimi: 6 pinli tasarım, PCB tasarımcılarına daha fazla rota ve yerleşim seçeneği sunar. Elektriksel bağlantı için sadece 4 pin kullanılırken, diğer 2 pin mekanik sabitleme amacıyla kullanılır, böylece PCB üzerindeki yolları daha esnek şekilde düzenleyebilirsiniz.

Daha İyi Titreşim Direnci: Özellikle hareketli veya titreşimli ortamlarda kullanılan cihazlarda, 6 pinli tasarım, butonun stabil kalmasını sağlar ve titreşim kaynaklı kontak sorunlarını minimize eder. Bu, endüstriyel uygulamalarda ve taşınabilir cihazlarda önemli bir avantajdır.

Paket İçeriği

• IC-197 6 Pinli Yaylı Push Buton (7x7mm)
