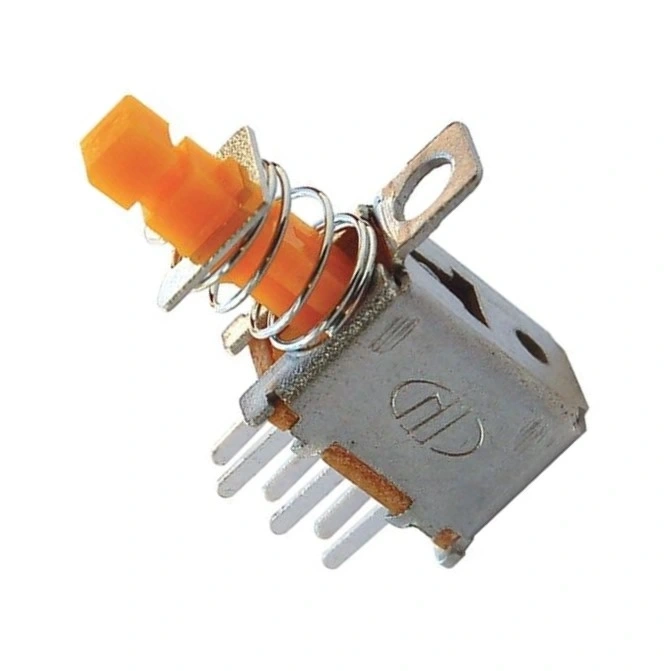

IC-193A Switch Yaylı 6P PS-22F03L

IC-193A Switch Yaylı 6P PS-22F03L

IC-193A, yaylı mekanizmaya sahip, 6 pinli bir anahtar modelidir. Kullanıcılara ON-OFF işlevselliği sunan bu switch, dayanıklı yapısı ve kompakt tasarımı ile elektronik projelerde ve cihazlarda güvenilir bir kontrol seçeneği olarak kullanılır.

IC-193A Yaylı Switch, 6 pinli DPDT (Çift Kutuplu, Çift Atımlı) yapısına sahip, yay geri dönüşlü bir toggle switchdir. Normal toggle switchlerden farklı olarak, kolu bıraktığınızda otomatik olarak merkez konuma döner. Bu özellik, anlık kontrol gerektiren uygulamalar için idealdir.

PS-22F03L model koduyla bilinen bu switch, dayanıklı metal gövdesi, güvenilir yay mekanizması ve yüksek kaliteli kontakları ile uzun ömürlü performans sunar. Güç kontrolleri, motor yön değişimleri, acil durum fonksiyonları ve kontrol sistemlerinde tercih edilir.

Teknik Özellikler

IC-193A Yaylı Switch, dayanıklı yapısı ve özel yay-geri dönüşlü mekanizması ile profesyonel uygulamalar için tasarlanmıştır. Temel teknik özellikleri aşağıda verilmiştir.

• Model: IC-193A / PS-22F03L
• Tip: Yaylı Toggle Switch (Spring Return)
• Kontak Yapısı: DPDT (Çift Kutuplu, Çift Atımlı)
• Pin Sayısı: 6 pin
• Yay Dönüş: Merkeze dönüşlü (Center-Off)
• Çalışma Şekli: (ON)-OFF-(ON) / Anlık-Kapalı-Anlık
• Gövde Malzemesi: Metal alaşım
• Kol Tipi: Uzun Metal
• Montaj Deliği: 12mm
• Terminal Tipi: Lehim bacaklı
• Nominal Voltaj: 250V AC
• Nominal Akım: 2A-5A (uygulama tipine göre)
• Yalıtım Direnci: >100MΩ (500V DC)
• Kontak Direnci: <50mΩ
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >30,000 çalışma döngüsü
• Su Geçirmezlik: Standart model (IP değeri yok)
• Panel Kalınlığı Uyumu: 1-5mm

Kullanım Avantajları

IC-193A Yaylı Switch, özel yay-geri dönüşlü tasarımı ile birçok uygulamada belirgin avantajlar sunar. Temel avantajları aşağıda listelenmiştir.

• Yay Geri Dönüşü: Otomatik merkez konuma dönüş ile güvenli operasyon.
• Çift Yönlü Kontrol: Her iki yöne anlık kontrol imkanı.
• Dayanıklı Yapı: Metal gövde ile zorlu ortamlarda uzun ömür.
• DPDT Fonksiyonu: İki bağımsız devreyi aynı anda kontrol.
• Yüksek Güç Kapasitesi: 2A-5A ile çeşitli uygulamalara uygunluk.
• Güvenlik Odaklı: Kullanıcı bıraktığında otomatik devre kesimi.
• Belirgin Konum Hissi: Net taktil geri bildirim.
• Kolay Montaj: Standart 12mm delik ile panel entegrasyonu.
• Düşük Kontak Direnci: Yüksek elektriksel verimlilik.
• Çeşitli Voltaj Uyumu: AC/DC uygulamalarda kullanım.

İdeal Kullanım Alanları

IC-193A Yaylı Switch, anlık kontrol gerektiren çeşitli uygulamalar için idealdir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Motor Kontrolleri: İleri-geri yön kontrolü
• Endüstriyel Makineler: Anlık hareket ve kontrol fonksiyonları
• Vinç ve Kaldırma Sistemleri: Güvenli hareket kontrolü
• Araç Aksesuarları: Silecek, far, sinyal kontrolleri
• Güvenlik Kontrolleri: Anlık aktivasyon gerektiren sistemler
• Robot Kontrol Panelleri: Anlık hareket komutları
• İtfaiye ve Acil Durum Ekipmanları: Hızlı kontrol gerektiren fonksiyonlar
• Test ve Ölçüm Cihazları: Anlık sinyal gönderimi
• Oyun Simülatörleri: Karmaşık kontrol fonksiyonları
• Denizcilik Ekipmanları: Yön ve hız kontrolleri
• RC Model Kontrol Sistemleri: Uzaktan kumanda fonksiyonları
• Elektrikli Mobilite Cihazları: Yön ve hız ayarları

Montaj ve Kullanım İpuçları

Yay Geri Dönüşlü Mekanizmanın Avantajları

IC-193A'nın en belirgin özelliği olan yay geri dönüşlü mekanizma, çeşitli uygulamalarda önemli güvenlik ve kullanım avantajları sağlar.

Güvenli Operasyon: Yay geri dönüşlü toggle switchler, kullanıcı kolu bıraktığında otomatik olarak merkez konuma döner. Bu özellik, özellikle güvenliğin kritik olduğu uygulamalarda büyük avantaj sağlar. Kullanıcının sürekli kontrol altında tutması gereken tehlikeli makineler için idealdir.

Operatör herhangi bir nedenle kontrolü bırakırsa, sistem otomatik olarak güvenli duruma (genellikle kapalı veya nötr) geçer. Acil durum müdahalesi ve anlık aktivasyon gerektiren sistemlerde, operatör kontrolünü maksimum seviyede tutar. Ayrıca, yaylı mekanizma kazara aktivasyonu da önler, çünkü sürekli bir basınç uygulanmadığı sürece aktif konumda kalmaz.

DPDT Yapısı ve Bağlantı Şeması

IC-193A, 6 pinli DPDT (Çift Kutuplu, Çift Atımlı) yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Çift Devre Kontrolü: DPDT yapısında switchin 6 pini, iki ayrı grup halinde çalışır: üst 3 pin bir devre, alt 3 pin başka bir devre içindir. Her grupta, ortadaki pin ortak bağlantı (COM) noktasıdır. Kol yukarı konumda iken, üst grup için COM-UP, alt grup için COM-UP bağlantısı aktiftir. Kol aşağı konumda iken, üst grup için COM-DOWN, alt grup için COM-DOWN bağlantısı aktiftir.

Yaylı yapıda, kol bırakıldığında otomatik olarak merkez konuma döner ve tüm bağlantılar kesilir. Bu yapı, örneğin bir DC motorun ileri-geri kontrolü için idealdir: bir gruptaki pinler motorun bir ucunu, diğer gruptaki pinler motorun diğer ucunu kontrol eder.

Motor Kontrol Uygulamaları

IC-193A Yaylı Switch, DC motorların yön kontrolü için özellikle idealdir ve bu alanda yaygın olarak kullanılır.

İleri-Geri Motor Kontrolü: Yaylı toggle switch, DC motorların çift yönlü kontrolünde sıkça tercih edilir. DPDT yapısı sayesinde, tek bir switch ile motor polaritesini değiştirerek yön kontrolü yapmak mümkündür. Kolu yukarı iterek motoru ileri çalıştırabilir, aşağı çekerek geri yönde çalıştırabilirsiniz. Kol bırakıldığında, switch merkez konuma döner ve motor durur.

Bu güvenli kontrol, vinç sistemleri, elektrikli pencere mekanizmaları, model araçlar ve robotik uygulamalarda idealdir. Yaylı mekanizma, operatörün sürekli kontrolü bırakmadığı sürece motorun çalışmasını sağlayarak, güvenli bir kontrol sağlar ve kazaları önler.

Acil Durum ve Güvenlik Kontrolleri

IC-193A Yaylı Switch, acil durum ve güvenlik kontrol panellerinde önemli bir bileşen olarak kullanılır.

Güvenli Aktivasyon: Yay geri dönüşlü mekanizma, güvenlik açısından kritik önem taşıyan uygulamalarda dead man's switch (ölü adam anahtarı) prensibiyle çalışır. Bu prensip, operatörün sürekli olarak aktif kontrolünü gerektirir. Acil durumlarda operatör kontrolü bırakırsa, switch otomatik olarak güvenli pozisyona döner. İtfaiye ekipmanları, endüstriyel acil stop sistemleri ve güvenlik kontrollerinde bu özellik hayat kurtarıcı olabilir. Endüstriyel makinelerde, bakım modu aktivasyonu gibi geçici durumlarda, sürekli gözetim gerektiren fonksiyonlar için idealdir. Genellikle kırmızı renkli kol veya başlıkla birlikte kullanılarak, acil durum kontrolü olduğu belirtilir.

Endüstriyel Uygulamalarda Avantajları

IC-193A Yaylı Switch, endüstriyel ortamlarda dayanıklılığı ve güvenilirliği ile tercih edilir.

Zorlu Ortam Performansı: Endüstriyel uygulamalarda kullanılan kontrol komponentleri, zorlu çalışma koşullarına dayanıklı olmalıdır. IC-193A'nın metal gövdesi ve sağlam yapısı, titreşimli ortamlarda bile güvenilir çalışma sağlar. Yüksek kontak kalitesi, endüstriyel elektrik gürültüsünden daha az etkilenir ve tutarlı performans sunar.

30,000+ çalışma döngüsü kapasitesi, sık kullanım gerektiren endüstriyel uygulamalar için yeterli dayanıklılık sağlar. Lehim bacaklı terminaller, endüstriyel kontrol panellerinde sağlam bağlantı sağlar. Geniş çalışma sıcaklığı aralığı (-25°C ~ +85°C), çeşitli endüstriyel ortamlarda kullanım imkanı verir.

Paket İçeriği

• 1 x IC-193A Switch Yaylı 6P PS-22F03L
