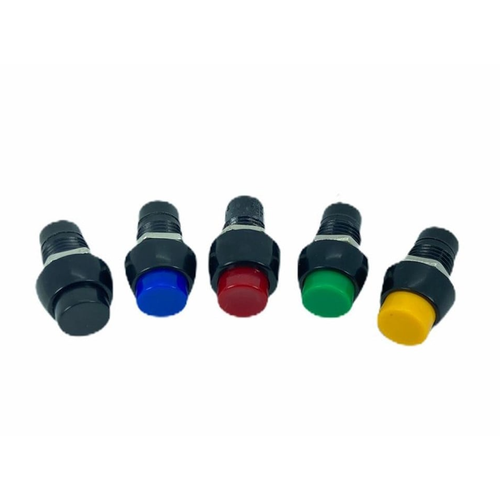

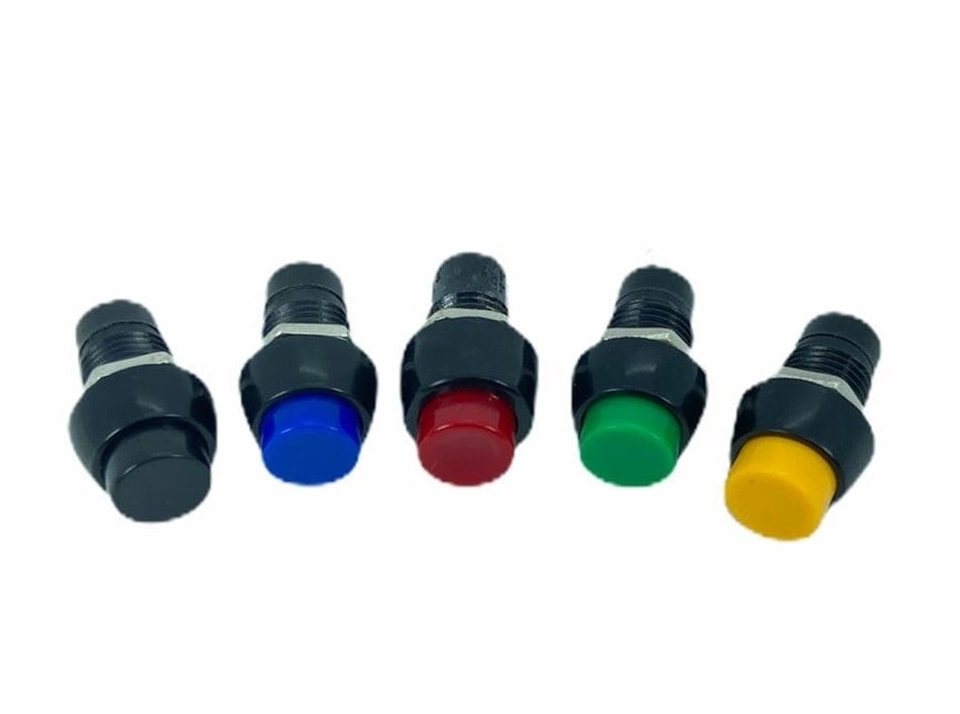

IC-191 Buton Plastik (PBS20B) Yaylı 10mm Kırmızı
IC-191 Buton, elektronik projeleriniz için tasarlanmış, kullanımı kolay ve dayanıklı bir anlık (yaylı) buton çeşididir. 10mm çapında kompakt boyutu ve Kırmızı renkli plastik gövdesi ile hem işlevsellik hem de görsel uyum sağlar.
PBS20B kodu ile de bilinen bu plastik butonlar kategorisindeki ürün, yay mekanizması sayesinde basılıp bırakıldığında otomatik olarak eski konumuna döner ve anlık kontrol gerektiren uygulamalar için idealdir.
Düşük profilli yapısı ve güvenilir çalışma mekanizması ile buton ihtiyacı olan tüm hobi, eğitim ve profesyonel elektronik devrelerinizde rahatlıkla kullanabileceğiniz bir buton - switch - anahtar çözümüdür.
Teknik Özellikler
IC-191 Buton Plastik (PBS20B) Yaylı 10mm Kırmızı'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: IC-191 / PBS20B
- Tip: Anlık (Momentary) Buton
- Malzeme: Plastik (ABS)
- Renk: Kırmızı
- Çap: 10mm
- Yükseklik: 9.5mm
- Montaj Delik Çapı: 7mm
- Kontak Tipi: SPST-NO (Single Pole Single Throw - Normally Open)
- Kontak Konfigürasyonu: 1NO (1 Normally Open)
- Akım Değeri: 1A @ 125VAC / 0.5A @ 250VAC
- Kontak Direnci: ≤50mΩ
- İzolasyon Direnci: ≥100MΩ @ 500VDC
- Dielektrik Dayanımı: 1500VAC / 1 dakika
- Çalışma Sıcaklığı: -25°C ~ +85°C
- Mekanik Ömür: ≥100,000 çalışma döngüsü
- Elektriksel Ömür: ≥50,000 çalışma döngüsü
- Aktuatör Kuvveti: Yaklaşık 2.5N
- Aktuatör Seyahat Mesafesi: 3.5±0.5mm
- Terminal Tipi: PCB pin (Lehimlenebilir)
- Pin Sayısı: 2
- Pin Aralığı: 2.54mm (0.1 inç)
- Su Geçirmezlik: Hayır
- LED Aydınlatma: Hayır
- Uyumluluk: Breadboard ve PCB
- Standartlar: RoHS uyumlu
Kullanım Alanları
IC-191 Buton Plastik (PBS20B) Yaylı 10mm Kırmızı'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Hobi ve Eğitim Projeleri
- Arduino ve Raspberry Pi projeleri
- Elektronik deney setleri
- Robot kontrol devreleri
- Oyun kontrol panelleri
- DIY elektronik kitleri
Endüstriyel ve Ticari Uygulamalar
- Kontrol panelleri
- Test ekipmanları
- Ölçüm cihazları
- Elektrikli ev aletleri
- Elektronik oyuncaklar
Elektronik Cihazlar
- Reset butonları
- Fonksiyon seçim butonları
- Başlatma/durdurma kontrolleri
- İşlem onay butonları
- Alarm sistemleri
Avantajlar ve Özellikler
IC-191 Buton Plastik (PBS20B) Yaylı 10mm Kırmızı'nin sağladığı avantajlar ve çözümler.
- Kompakt Tasarım: 10mm çap ile sınırlı alanlarda kullanım kolaylığı
- Dayanıklılık: 100,000+ çalışma döngüsü ile uzun ömürlü performans
- Kolay Montaj: Standart 7mm montaj deliği ile hızlı kurulum
- Uyumlu Pim Aralığı: 2.54mm pin mesafesi ile breadboard uyumlu
- Yüksek İzolasyon: 100MΩ izolasyon direnci ile güvenli kullanım
- Düşük Kontak Direnci: 50mΩ altında direnç değeri ile minimum sinyal kaybı
- Estetik Görünüm: Kırmızı renk ile projelere görsel zenginlik
- Hassas Dokunuş: İdeal aktuatör kuvveti ile kullanıcı dostu deneyim
- Yaylı Mekanizma: Otomatik geri dönüş sağlayan güvenilir yapı
- RoHS Uyumlu: Çevre dostu malzemelerle üretim
Montaj ve Kullanım
IC-191 Buton Plastik (PBS20B) Yaylı 10mm Kırmızı'nin doğru montajı ve verimli kullanımı hakkında bilgiler.
İpucu: Uzun vadeli kullanımlarda butonun mekanik ömrünü uzatmak için koruyucu kapak ekleyebilirsiniz.
PCB Montaj Adımları:
- PCB üzerinde 7mm çapında montaj deliği açın
- Pin deliklerini standart 2.54mm aralıkla konumlandırın
- Butonu PCB'nin üst kısmına yerleştirin
- Pinlerin PCB deliklerinden düzgün geçtiğinden emin olun
- Pinleri PCB'nin alt tarafından lehimleyin
- Soğuk lehim olmaması için lehim noktalarını kontrol edin
Breadboard Kullanımı:
- Buton pinlerini breadboard üzerine yerleştirin
- Pinlerin 2.54mm aralıklı olması sayesinde standart breadboard ile tam uyumludur
- Bağlantı kablolarını ilgili breadboard deliklerine takın
- Pull-up veya pull-down dirençlerini devrenize eklemeyi unutmayın
Mikrodenetleyici Bağlantısı:
- Butonun bir ucunu mikrodenetleyicinin dijital pinine bağlayın
- Diğer ucu kullanım amacına göre GND veya VCC'ye bağlayın
- Pull-up kullanımında, dijital pin ve GND arasına buton bağlanır
- Pull-down kullanımında, VCC ve dijital pin arasına buton bağlanır
- Debounce (titreşim önleme) için yazılım veya donanım çözümü ekleyin
Sorun Giderme ve İpuçları
IC-191 Buton Plastik (PBS20B) Yaylı 10mm Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Buton Tepki Vermiyor: Lehim bağlantılarını kontrol edin, gerekirse yeniden lehimleyin.
- Aralıklı Çalışma: Debounce devresi veya yazılımı ekleyin, mekanik titreşimleri önler.
- Sıkışan Buton: Yay mekanizmasını kontrol edin, gerekirse buton çevresini temizleyin.
- Yüksek Direnç: Oksitlenmiş kontaklar olabilir, kontak temizleyici kullanın.
- Fiziksel Hasar: Aşırı basınç uygulamayın, butonun mekanik limitlerini aşmayın.
Verimli Kullanım İpuçları
- Mikrodenetleyici projelerinde debounce işlemi için en az 10ms gecikme kullanın
- Buton üzerine doğrudan baskı uygulanacak projelerde koruyucu kapak ekleyin
- Nemli ortamlarda kullanılacaksa ek izolasyon sağlayın
- Yüksek akım uygulamalarında buton yerine röleli devre tasarlayın
- Arduino gibi platformlarda INPUT_PULLUP modunu kullanarak ekstra direnç ihtiyacını ortadan kaldırın
- Birden fazla buton kullanılacaksa, PCB'de "ground plane" kullanarak gürültüyü azaltın
- Mekanik ömrü uzatmak için butonun maksimum basma kuvvetini aşmayın
Debounce (Titreşim Önleme) Çözümleri
- Donanım Çözümü:
- 10kΩ pull-up/down direnci
- 100nF kapasitör ile RC filtresi
- Schmitt trigger entegresi (74HC14)
- Yazılım Çözümü:
- Durum değişikliğinden sonra gecikme (10-50ms)
- Ardışık okuma ve karşılaştırma algoritması
- Zamanlayıcı ile periyodik örnek alma
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik projeleriniz için çeşitli buton, switch ve anahtar çözümleri.
Ürünleri İncele →
Farklı boyut ve renklerde geniş buton çeşitleri ile projelerinize hayat verin.
Ürünleri İncele →
Dayanıklı ve renkli plastik buton çeşitleri ile projelerinizi tamamlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik malzemeler ve komponentler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş, güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm malzemeler tek adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PBS20B kodunun anlamı nedir?
PBS: Push Button Switch (Basmalı Buton Anahtarı), 20: Seri numarası, B: Kırmızı renk. Üretici kodlama sistemidir.
Normalde açık (NO) ve normalde kapalı (NC) ne demektir?
NO: Basılmadığında devre açık (iletim yok), basıldığında kapalı (iletim var). NC: Basılmadığında devre kapalı (iletim var), basıldığında açık (iletim yok).
Buton debounce problemi nedir ve nasıl çözülür?
Mekanik titreşimlerden kaynaklanan yanlış tetiklemelere debounce denir. Donanımsal olarak RC filtresi veya yazılımsal olarak gecikme ile çözülür.
Arduino ile buton bağlantısı nasıl yapılır?
Bir ucu Arduino dijital pin, diğer ucu GND. 10K direnç ile pull-up bağlantısı yapılır veya INPUT_PULLUP modu kullanılır.
Bu buton suya dayanıklı mıdır?
Hayır, IC-191 su geçirmez değildir. Nemli ortamlarda kullanılacaksa ek koruma (silikon kaplama, koruyucu muhafaza) gereklidir.
Buton ile LED kontrolü nasıl yapılır?
Buton dijital pine, LED uygun direnç ile başka bir pine bağlanır. Yazılımda buton durumu okunup LED'in yanıp sönmesi kontrol edilir.
Pull-up ve pull-down direnci neden gereklidir?
Buton basılı değilken giriş pininin belirsiz (yüzen) durumda kalmasını önler. Pull-up: varsayılan HIGH, pull-down: varsayılan LOW sağlar.
Bu butonun mekanik ömrü ne kadardır?
Yaklaşık 100,000 basma/bırakma döngüsü. Normal kullanımda yıllarca sorunsuz çalışır, yoğun kullanımda ise birkaç ay içinde aşınabilir.
