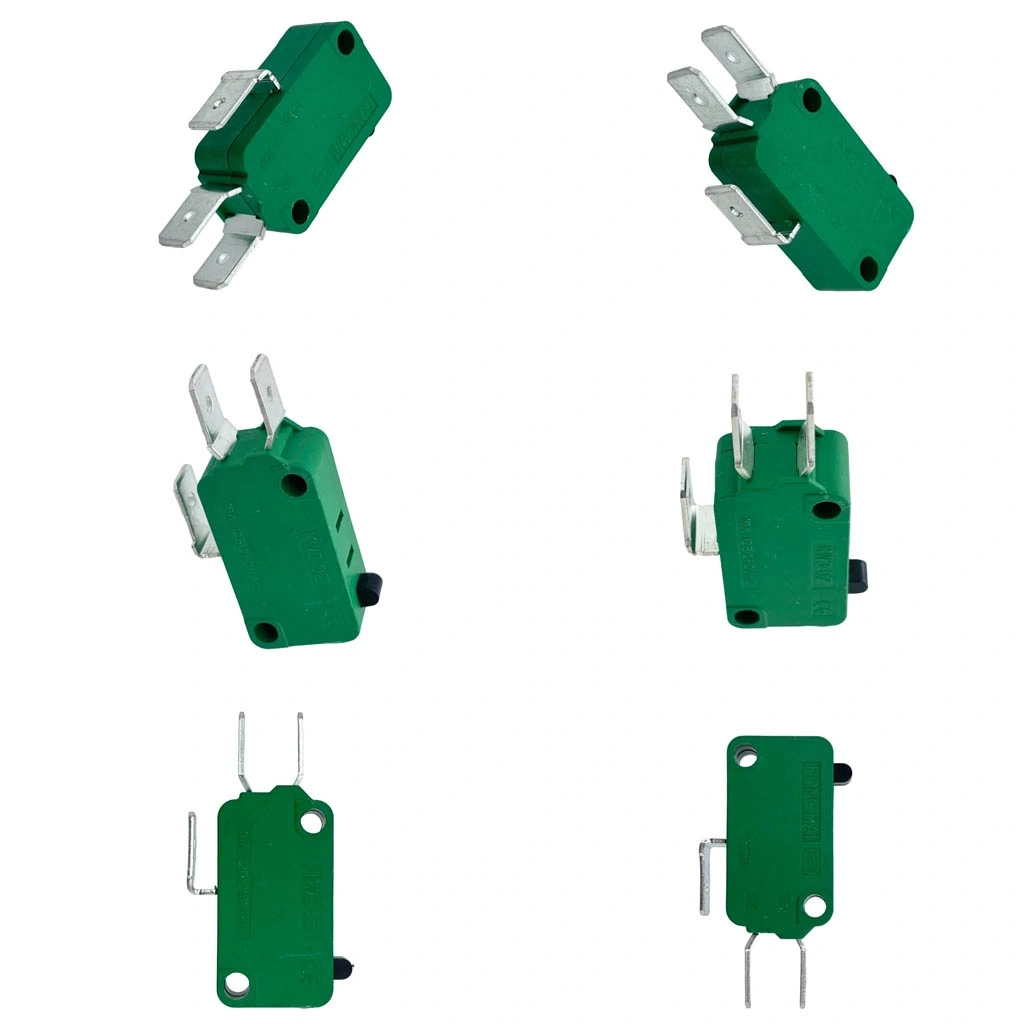

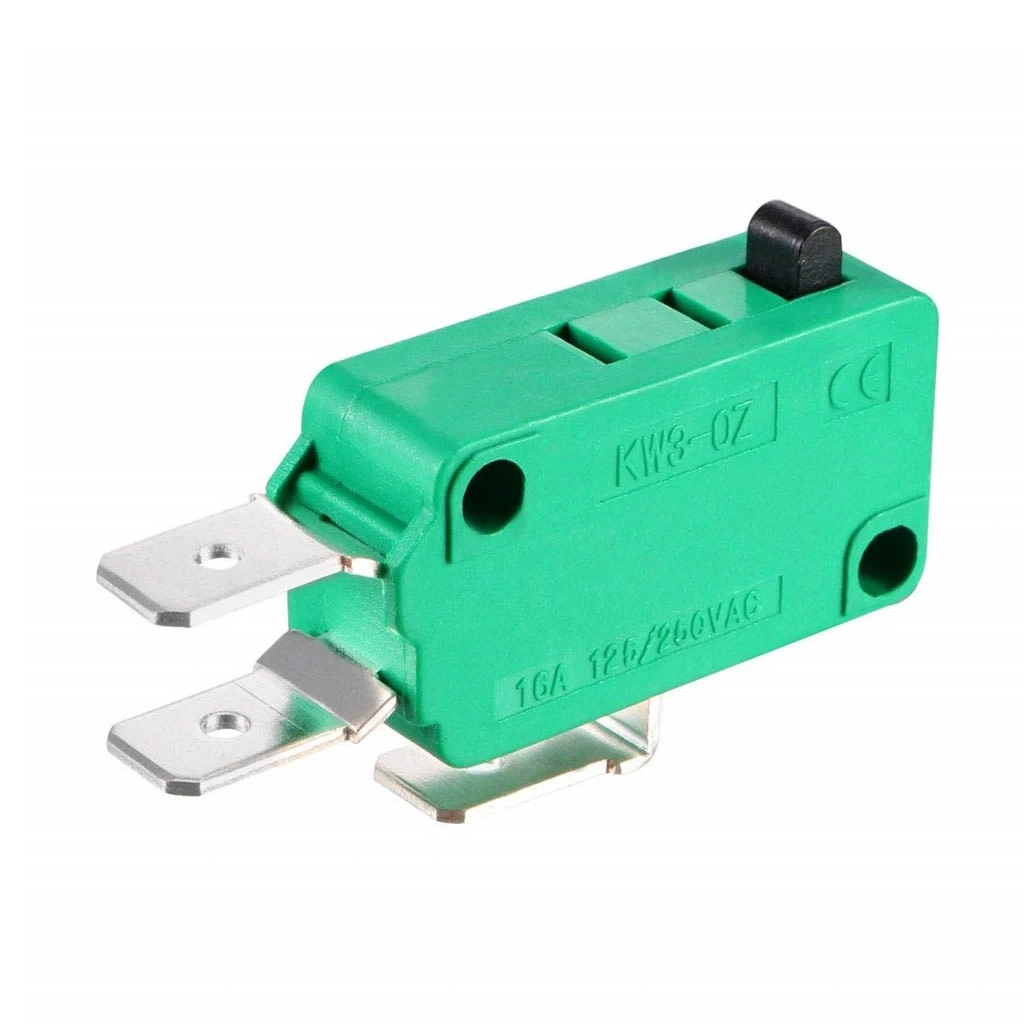

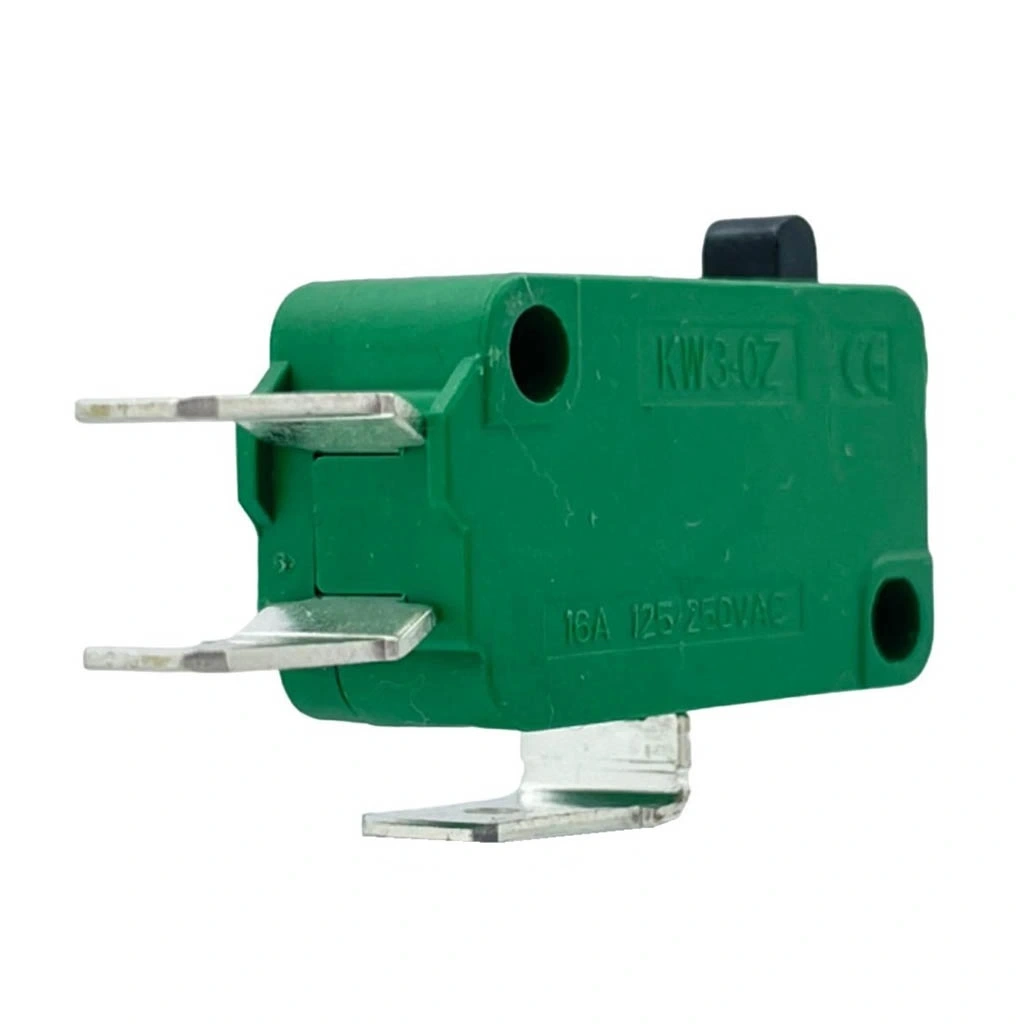

IC-176-0 Paletsiz Micro Switch 220V 16A

IC-176-0 Paletsiz Micro Switch 220V 16A

IC-176-0 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. Bu model, palet veya diğer montaj aksesuarları olmadan tasarlanmıştır. Basit ve kompakt yapısıyla dikkat çeker. 220V ve 16A akım kapasitesiyle güçlü elektriksel yükleri anahtarlayabilir.

IC-176-0 Paletsiz Micro Switch, endüstriyel ve profesyonel uygulamalar için tasarlanmış, kompakt boyutlu ancak yüksek akım kapasitesine sahip dayanıklı bir anahtarlama çözümüdür. 220V gerilimde 16A akıma kadar yük taşıyabilen bu güçlü mikro switch, paletsiz yapısı sayesinde doğrudan buton teması ile çalışarak hassas ve hızlı tepki sağlar.

Limit anahtarları, güvenlik sistemleri, endüstriyel makine kontrolleri, elektrikli ev aletleri ve çeşitli elektronik projelerde ideal performans gösteren IC-176-0, zorlu çalışma koşullarında bile uzun ömürlü ve güvenilir anahtarlama imkanı sunar. Kompakt ancak dayanıklı yapısı, minimum alanda maksimum performans gerektiren uygulamalar için mükemmel bir seçimdir.

Teknik Özellikler

IC-176-0 Paletsiz Micro Switch, endüstriyel standartlarda üretilmiş, yüksek güç ve güvenilirlik sunan bir mikro anahtar çözümüdür.

• Model: IC-176-0
• Tip: Paletsiz Mikro Switch
• Maksimum Çalışma Voltajı: 220V AC
• Maksimum Akım Kapasitesi: 16A
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 (COM, NO, NC)
• Gövde Rengi: Siyah
• Tetikleme Tipi: Düğme basışı (doğrudan)
• Gövde Malzemesi: Yüksek dayanımlı termoplastik

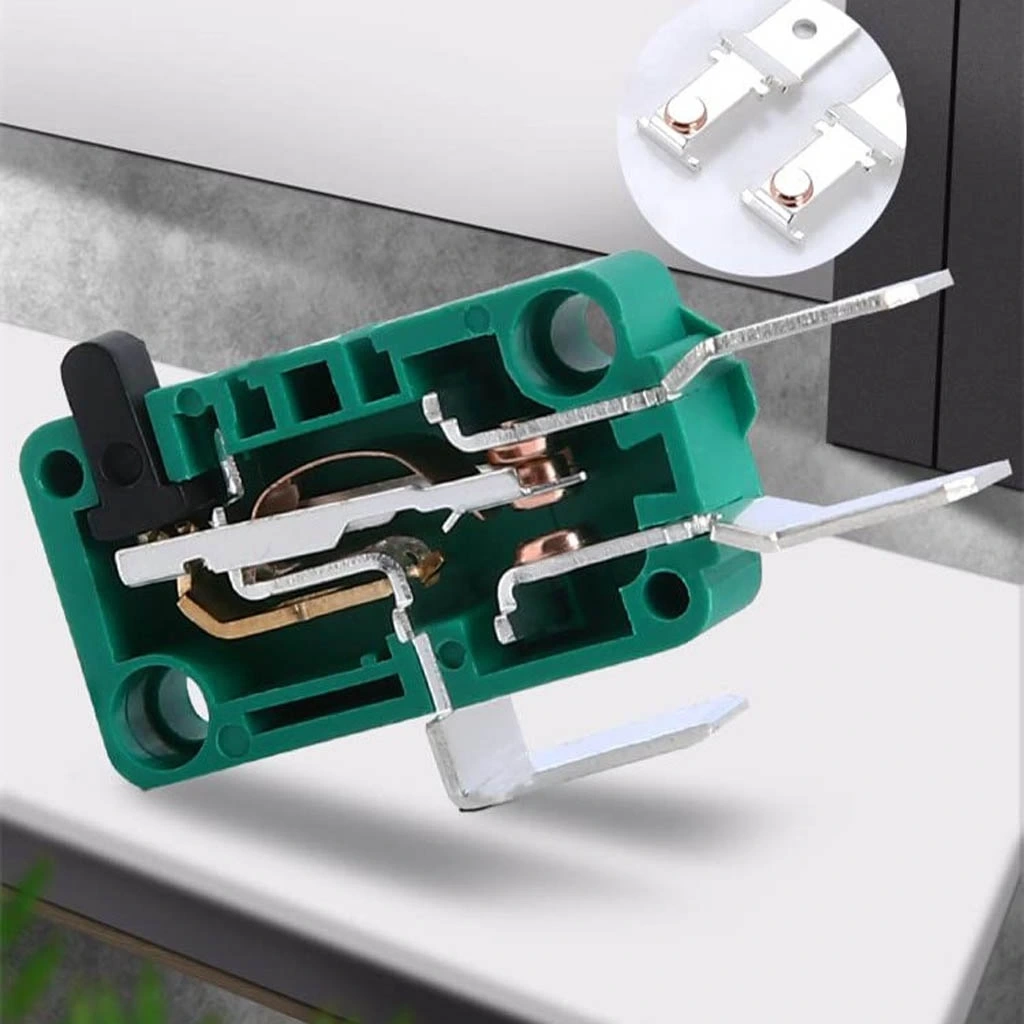

• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 6mm
• Aktivasyon Kuvveti: Yaklaşık 100gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 15mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Montaj Deliği Çapı: 2-3mm
• Terminal Tipi: Lehim bağlantılı
• Koruma Sınıfı: IP40 (toz korumalı)
• Tetikleme Mesafesi: Yaklaşık 1.5-2mm

Kullanım Avantajları

IC-176-0 Paletsiz Micro Switch, çeşitli uygulamalarda birçok önemli avantaj sunar.

• Yüksek Akım Kapasitesi: 16A ile güçlü ekipmanları kontrol edebilir.
• Kompakt Boyut: Küçük alanlarda bile kolay montaj imkanı.
• Direkt Tetikleme: Paletsiz tasarım ile hassas ve anında tepki.
• SPDT Kontak Yapısı: Çok yönlü kontrol olanakları sağlar.
• Düşük Kontak Direnci: ≤15mΩ ile verimli elektrik iletimi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Hızlı Anahtarlama: Anlık tepki ve kesin tetikleme.
• Geniş Çalışma Sıcaklığı: -25°C ile +85°C arası kullanım.
• Minimum Hareket Mesafesi: Kısa tetikleme mesafesi ile hassas kontrol.
• Yüksek Yalıtım: ≥100MΩ ile güvenli elektriksel izolasyon.
• Endüstriyel Dayanıklılık: Zorlu koşullarda güvenilir çalışma.
• Çok Yönlü Montaj: Farklı montaj pozisyonlarına uyarlanabilir.

İdeal Kullanım Alanları

IC-176-0 Paletsiz Micro Switch, kompakt yapısı ve yüksek güç kapasitesi ile çeşitli alanlarda kullanılabilir.

• Endüstriyel Makine Kontrolleri: Hassas konum algılama ve limit kontrolü
• Elektrikli Ev Aletleri: Fırınlar, çamaşır ve bulaşık makineleri
• Güvenlik Sistemleri: Kapı kontrol ve alarm tetikleme mekanizmaları
• Otomatik Kapı Sistemleri: Konum algılama ve kontrol
• CNC Makineleri: Eksen limit anahtarları
• Elektrikli El Aletleri: Tetikleme mekanizmaları
• Oyun Makineleri: Arcade ve gaming ekipmanları
• Ticari Ekipmanlar: Vending makineleri ve satış otomatları
• Otomobil Sistemleri: Kapı, pencere ve panel kontrolleri
• 3D Yazıcılar: Eksen sınırlama ve konum algılama
• Robotik Uygulamalar: Limit sensörleri ve kontrol mekanizmaları
• DIY Elektronik Projeleri: Çeşitli kontrol ve algılama uygulamaları

Montaj ve Kullanım İpuçları

Paletsiz Tasarımın Avantajları

IC-176-0'ın paletsiz tasarımı, bazı uygulamalarda önemli avantajlar sunar.

Direkt Mekanik Tepki: Paletsiz tasarım, dışarıdan gelen mekanik kuvvetin doğrudan switch düğmesine iletilmesini sağlar. Bu sayede hareket aktarımında kayıp olmaz ve daha hassas bir tetikleme gerçekleşir. Palet veya kollu switchlerde yaşanabilecek hareket boşluğu, esneme veya kırılma riskleri ortadan kalkar. Minimum hareket mesafesi (1.5-2mm) ile çok hızlı ve kesin anahtarlama sağlanır. Çok sınırlı montaj alanına sahip uygulamalarda, paletsiz kompakt tasarım büyük avantaj sağlar. Mekanik parça sayısı azaldığı için uzun vadede daha az arıza potansiyeli vardır.

16A Yüksek Akım Kapasitesinin Önemi

16A yüksek akım kapasitesi, IC-176-0 mikro switchi birçok alternatifinden ayıran önemli bir özelliktir.

Endüstriyel Güç Kontrolü: 16 Amperlik yük kapasitesi, bu kompakt switch ile birçok güçlü cihazı doğrudan kontrol edebilmenize olanak tanır. 220V şebeke voltajında 16A akım, yaklaşık 3500W güç anlamına gelir - bu değer, endüstriyel ekipmandan ev aletlerine kadar geniş bir ürün yelpazesinin güç gereksinimini karşılar. Küçük ve orta ölçekli elektrik motorları, ısıtıcılar, büyük solenoid valfler ve güçlü aydınlatma sistemleri doğrudan kontrol edilebilir, böylece ek röle veya kontaktör kullanma gerekliliği ortadan kalkar. Gümüş alaşımlı kontaklar, yüksek akımlarda oluşabilecek ark ve ısıya karşı dayanıklıdır, bu da switch ömrünü uzatır.

SPDT Kontak Yapısının Avantajları

IC-176-0'ın SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı, çeşitli uygulama senaryoları için esneklik sunar.

Çok Yönlü Kontrol İmkanı: SPDT yapısı, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı sağlar. Ortak terminal (COM), switch durumuna göre ya Normalde Açık (NO) ya da Normalde Kapalı (NC) terminal ile bağlantı kurar. Bu yapı, bir cihazı açarken aynı anda başka bir cihazı kapatmak gibi ters işlevleri tek bir switch ile gerçekleştirmenize olanak tanır. Örneğin, bir makine limit noktasına ulaştığında motorun durması ve aynı anda bir uyarı lambasının yanması sağlanabilir. NC terminali, güvenlik uygulamalarında fail-safe (güvenli arıza) mantığı için idealdir - kablo kopması durumunda otomatik olarak güvenli mod devreye girer.

Endüstriyel Uygulamalardaki Önemi

IC-176-0 mikro switch, endüstriyel otomasyon ve kontrol sistemlerinde kritik bir rol oynar.

Hassas Endüstriyel Kontrol: Endüstriyel ortamlarda makine hareketlerinin sınırlarını belirlemek için ideal limit anahtarıdır. Paletsiz yapısı, doğrudan temas ile kesin konum algılama sağlar. CNC tezgahları, pres makineleri ve otomatik üretim hatlarında eksen limit sensörü olarak kullanılabilir. 16A akım kapasitesi, endüstriyel elektrik motorlarını ve aktüatörleri doğrudan kontrol etmeye olanak tanır. Yüksek mekanik dayanıklılığı (1 milyon+ çevrim), sık tetikleme gerektiren endüstriyel süreçlerde uzun ömürlü çalışma sağlar. Geniş çalışma sıcaklığı aralığı (-25°C ~ +85°C), zorlu endüstriyel ortamlarda bile güvenilir performans sunar.

Ev Aletleri ve Tüketici Ürünlerindeki Kullanımı

IC-176-0 mikro switch, çeşitli ev aletleri ve tüketici ürünlerinde yaygın olarak kullanılır.

Güvenilir Elektrikli Cihaz Kontrolü: Çamaşır ve bulaşık makinelerinde kapak kilidi ve seviye algılama sistemlerinde kullanılır. Fırın ve mikrodalga kapak açma-kapama mekanizmalarında güvenlik kontrolü sağlar. Elektrikli su ısıtıcılarında, tam kaynama noktasında otomatik kapanma için termostat kontrolünde kullanılır. Kahve makinelerinde, su seviyesi ve filtre pozisyonu algılama için idealdir. Elektrikli süpürgelerde, toz haznesi pozisyonu ve doluluk algılama için tercih edilir. Mutfak robotları ve mikserler gibi küçük mutfak aletlerinde güvenlik kilidi mekanizmaları için kullanılır. Yüksek akım kapasitesi (16A), güçlü ev aletlerinde bile ek kontaktör gerektirmeden güvenli kontrol sağlar.

Güvenlik Sistemlerindeki Uygulamaları

IC-176-0 mikro switch, çeşitli güvenlik sistemleri ve uygulamalarında kritik görevler üstlenir.

Kritik Güvenlik Bileşeni: Endüstriyel makinelerde, koruyucu kapakların ve güvenlik bariyerlerinin pozisyonunu algılayarak, operatör güvenliğini sağlar. Kapak açıldığında tehlikeli ekipmanın otomatik olarak durmasını sağlayabilir. Asansör sistemlerinde, kapı güvenlik mekanizmaları ve kat limit kontrollerinde kullanılır. Yangın kapıları ve acil çıkış sistemlerinde, kapının tam kapanıp kapanmadığını doğrulamak için tercih edilir. Bina güvenlik sistemlerinde, kapı ve pencere algılama için kullanılabilir. NC (Normalde Kapalı) terminal bağlantısı sayesinde, kablo kopması durumunda bile güvenlik devresi tetiklenebilir. 16A akım kapasitesi, acil durumlarda sistemin güvenli bir şekilde durdurulabilmesini sağlar.

Paket İçeriği

• 1 x IC-176-0 Paletsiz Micro Switch (220V 16A)
