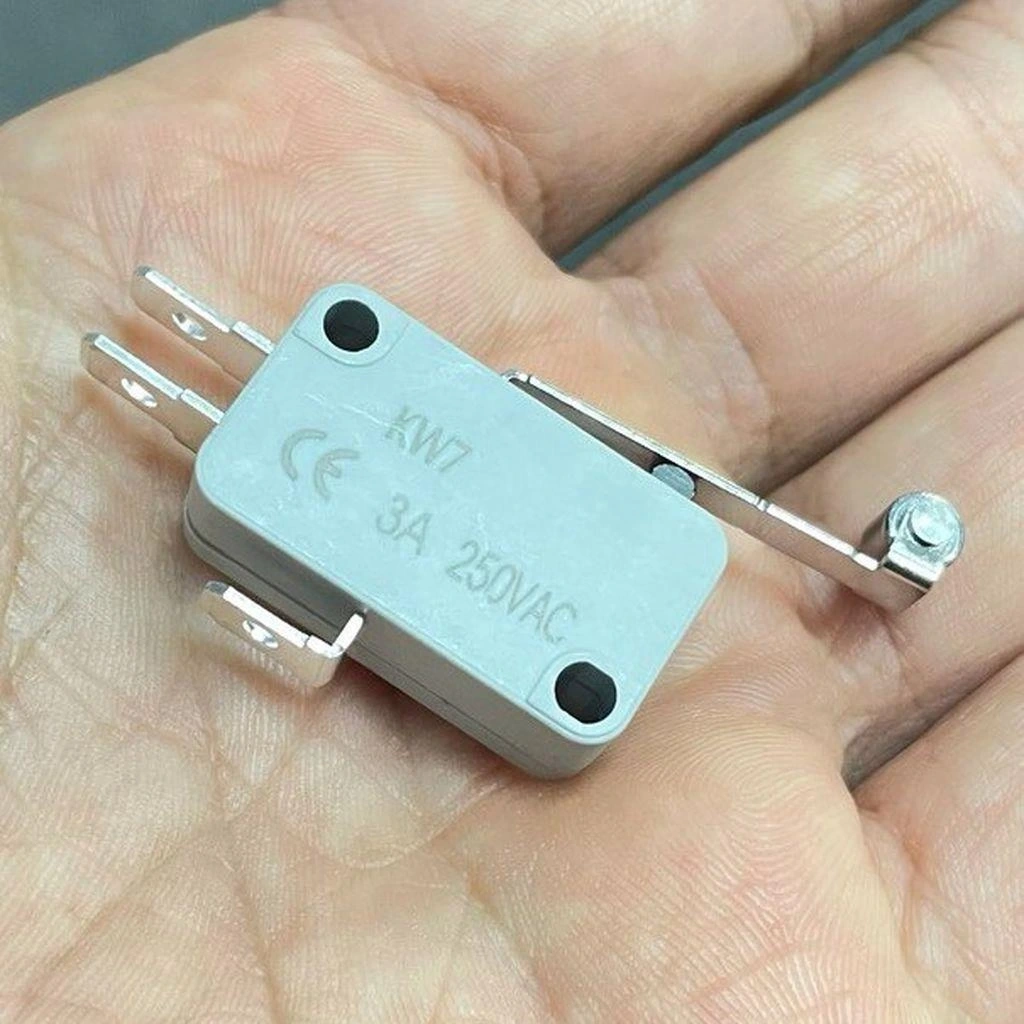

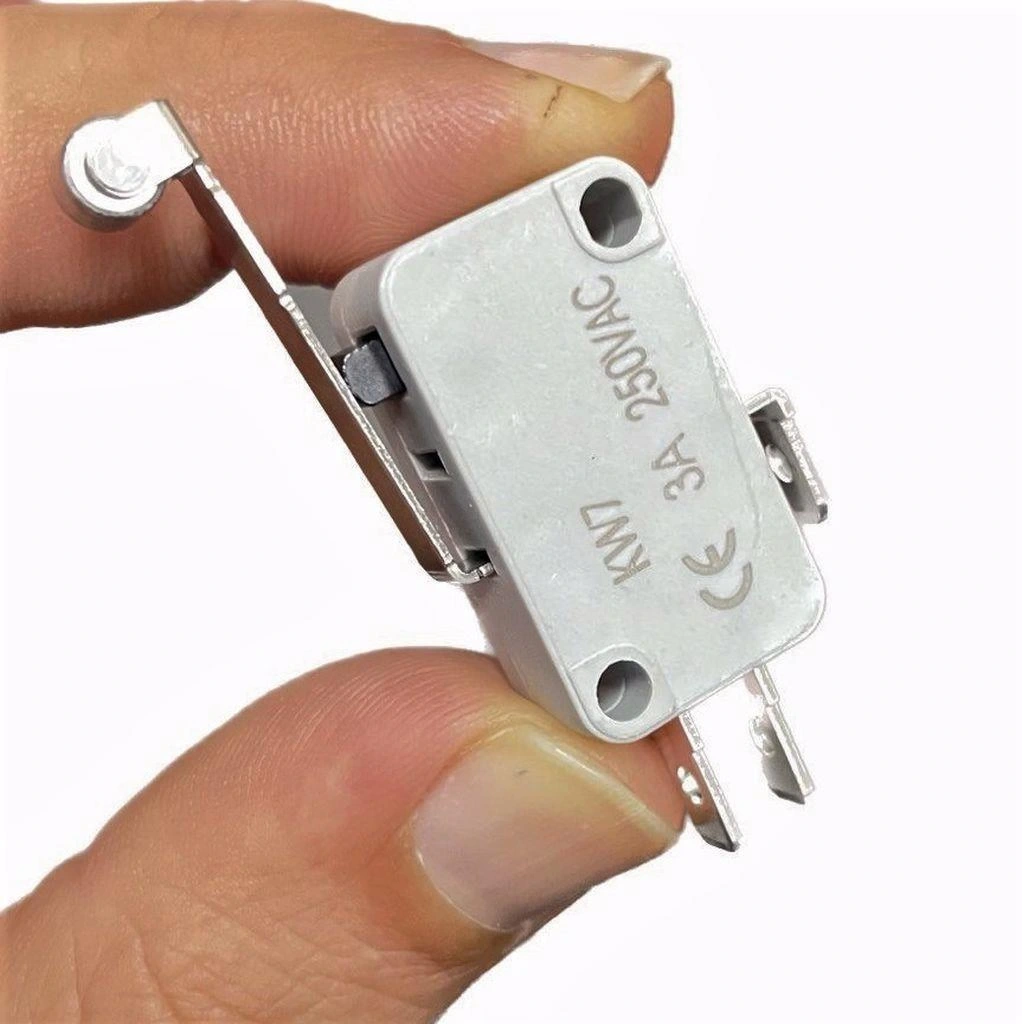

IC-171 Mikro Switch Makaralı Uzun KW7 3A 250VAC

IC-171 Mikro Switch Makaralı Uzun KW7 3A 250VAC

Bu Makaralı Uzun Micro (Mikro) Switch, elektronik cihazlarınızın işlevselliğini kontrol etmek ve düzenlemek için kullanabileceğiniz dayanıklı ve güvenilir bir anahtardır. KW7 IC-171 modeli, yüksek akım taşıma kapasitesi ve geniş gerilim aralığı ile farklı uygulamalarda kullanım için uygundur. Tek bir anahtarın yanı sıra 1 adet içerir.

IC-171 Mikro Switch, uzun makaralı tasarımı ile geniş algılama alanı ve hassas tepki sağlayan endüstriyel kalite bir anahtarlama çözümüdür. KW7 standardına uygun üretilen bu mikro switch, 3A 250VAC elektriksel kapasitesi ile çeşitli elektronik ve elektrikli uygulamalarda güvenilir kontrol sağlar.

Uzun silindirik makarası sayesinde daha geniş bir alanda ve farklı açılardan gelen hareketleri etkili bir şekilde algılayan bu switch, endüstriyel makine kontrolleri, limit anahtarları, otomatik kapı sistemleri, güvenlik uygulamaları ve elektronik cihazlarda ideal performans gösterir. Sağlam yapısı ve hassas tetikleme mekanizması ile uzun ömürlü ve güvenilir çalışma imkanı sunar.

Teknik Özellikler

IC-171 Mikro Switch, hassas algılama ve dayanıklı yapı sunan profesyonel bir kontrol komponentidir.

• Model: IC-171 (KW7)
• Tip: Uzun Makaralı Mikro Switch
• Maksimum Elektrik Değerleri: 3A 250VAC
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB montaj bacaklı (pin)
• Gövde Rengi: Siyah
• Makara Tipi: Uzun silindirik makara
• Makara Malzemesi: Dayanıklı polyamid
• Makara Uzunluğu: Yaklaşık 18mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

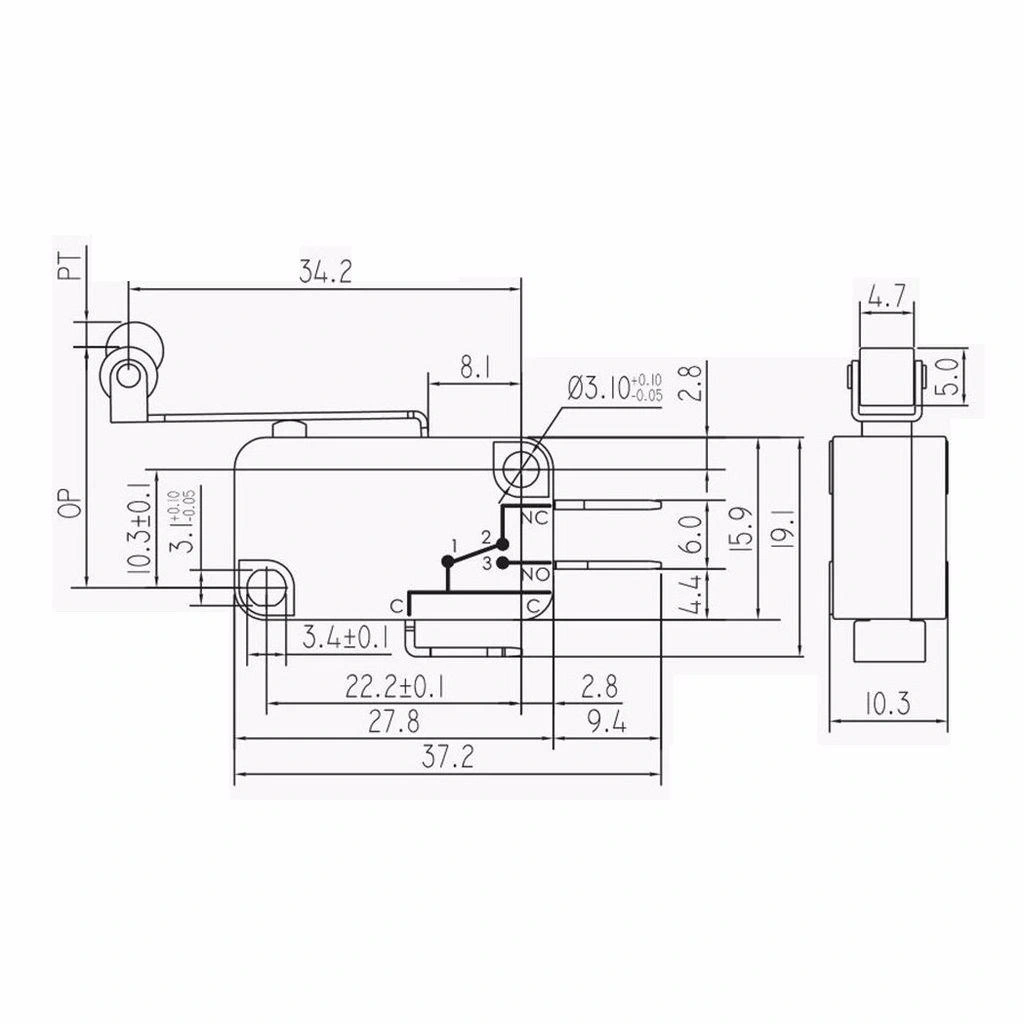

• Boyutlar: Yaklaşık 20mm x 10mm x 7mm (esas gövde)
• Toplam Boy: Yaklaşık 38mm (makara dahil)
• Aktivasyon Kuvveti: Yaklaşık 70gf (gram-kuvvet)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Mekanik Ömür: >500,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-171 Uzun Makaralı Mikro Switch, birçok uygulamada belirgin avantajlar sunar.

• Uzun Makara Tasarımı: Geniş algılama alanı sağlar.
• Düşük Aktivasyon Kuvveti: Minimum basınçla çalışma.
• PCB Montaj Uyumluluğu: Standart devre kartlarına kolay entegrasyon.
• SPDT Kontak Yapısı: Çok yönlü kontrol imkanı.
• Teğet Kuvvet Algılama: Yandan gelen hareketleri hassas algılama.
• Endüstriyel Dayanıklılık: Zorlu ortamlarda güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• KW7 Endüstri Standardı: Yaygın kabul gören model ile kolay değiştirme.
• Uzun Mekanik Ömür: 500,000+ çalışma döngüsü dayanıklılığı.
• Net Tetikleme Hissi: Belirgin tıklama sesi ve geri bildirim.
• Geniş Çalışma Sıcaklığı: -20°C ile +70°C arası kullanım.
• Uzaktan Algılama: Switch gövdesinden uzakta gerçekleşen hareketleri algılama.

İdeal Kullanım Alanları

IC-171 Uzun Makaralı Mikro Switch, geniş algılama alanı gerektiren çeşitli uygulamalarda tercih edilir.

• Endüstriyel Makine Limit Sensörleri: Eksen hareket sınırları
• Otomatik Kapı Sistemleri: Kapı konum algılama ve kontrol
• CNC Makineleri: Eksen sınır anahtarları
• Konveyör Sistemleri: Ürün algılama ve konumlandırma
• Güvenlik Bariyerleri: Koruyucu kapak konum tespiti
• Elektrikli Ev Aletleri: Kapak ve konum algılama sistemleri
• Arcade Oyun Makineleri: Joystick ve kontrol mekanizmaları
• 3D Yazıcılar: Eksen limit ve konum sensörleri
• Robotik Uygulamalar: Hareket algılama ve konumlandırma
• Otomotiv Sistemleri: Kapı ve panel kontrolleri
• Vending Makineleri: Ürün konumlandırma ve düşme algılama
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları

Montaj ve Kullanım İpuçları

Uzun Makaralı Tasarımın Avantajları

IC-171'in uzun makaralı tasarımı, çeşitli algılama senaryolarında önemli avantajlar sunar.

Genişletilmiş Algılama Kabiliyeti: Yaklaşık 18mm uzunluğundaki makara, switch gövdesinden daha uzak noktalardaki hareketleri algılayabilir. Uzun makara, fiziksel kısıtlamalar nedeniyle switch gövdesinin yerleştirilemeyeceği uygulamalarda ideal çözüm sunar. Teğet (yandan) kuvvetlere karşı daha yüksek hassasiyet gösterir, bu da sürtünme hareketi olan mekanizmalarda etkili algılama sağlar. Makaranın uzunluğu sayesinde daha düşük aktivasyon kuvveti (yaklaşık 70gf) ile çalışır, hassas mekanizmalarda bile güvenilir tetikleme sağlar. Geniş bir açı aralığında etki edebilir, böylece doğrudan temas olmayan durumlarda bile anahtarlama fonksiyonu gerçekleştirebilir.

KW7 Standardı ve Endüstriyel Uyumluluk

KW7 standardı, endüstriyel ekipmanlarda yaygın olarak kullanılan bir mikro switch spesifikasyonudur.

Evrensel Tasarım Standardı: KW7 kodu, switchin boyutları, montaj delikleri ve terminal konumları açısından endüstriyel standartlara uygun olduğunu gösterir. Bu standart, farklı üreticilerin KW7 kodlu switchlerinin birbiriyle değiştirilebilir olmasını sağlar, bu da bakım ve onarım işlemlerinde büyük kolaylık sunar. PCB tasarımcıları için standart bir footprint sağlar, böylece devre tasarımı ve montaj süreci basitleşir. Endüstride yaygın kullanımı sayesinde, uzun vadede yedek parça bulma sorunu yaşanmaz. Hem düşük hem de yüksek voltaj uygulamalarında kullanılabilen güvenilir bir tasarım sunar.

SPDT Kontak Yapısının Kullanımı

IC-171'in SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı, çeşitli devre tasarımlarında esneklik sağlar.

Çok Yönlü Kontrol İmkanı: SPDT yapısı, üç terminal içerir: COM (ortak), NO (Normalde Açık) ve NC (Normalde Kapalı). Switch aktive edilmediğinde, COM ile NC arasında elektrik akışı vardır; aktive edildiğinde ise COM ile NO arasında bağlantı kurulur. Bu yapı, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı sunar. Örneğin, bir limit noktasına ulaşıldığında bir motoru durdururken aynı anda bir uyarı ışığını yakabilirsiniz. Güvenlik uygulamalarında, NC bağlantısı fail-safe mantığı için tercih edilir - kablo kopması durumunda sistem güvenli moda geçer. SPDT yapısı ayrıca, devre yönlendirme, sinyal seçme veya mod değiştirme gibi uygulamalarda da kullanışlıdır.

PCB Montaj Özellikleri

IC-171 mikro switch, devre kartlarına kolay entegrasyon sağlayan tasarım özelliklerine sahiptir.

Standart Entegrasyon: 2.54mm (0.1 inç) pin aralığı, yaygın kullanılan breadboard ve PCB delik mesafelerine tam uyumludur. PCB bacakları, hem through-hole teknolojisi için uygun uzunlukta hem de sağlam yapıdadır. Düşük profilli temel gövde tasarımı, PCB üzerinde minimal alan kaplar ve kompakt cihaz tasarımlarına uygundur. Bacaklar genellikle önceden şekillendirilmiş olup, PCB deliklerine kolayca yerleştirilebilir. Yüksek kaliteli termoplastik gövde, lehimleme sırasında oluşabilecek kısa süreli ısılara dayanıklıdır. Pin tasarımı, otomatik montaj ekipmanları (pick-and-place) ile uyumludur, seri üretimde kolaylık sağlar.

Endüstriyel Otomasyon Uygulamaları

IC-171 mikro switch, endüstriyel otomasyon sistemlerinde kritik görevler üstlenir.

Hassas Endüstriyel Kontrol: CNC tezgahları, freze makineleri ve robotik kolların hareket sınırlarını belirlemek için ideal limit sensörüdür. Uzun makarası sayesinde montaj pozisyonu esnekliği sunar, makine tasarımında kolaylık sağlar. Konveyör sistemlerinde ürün varlığını algılamak ve sayım yapmak için kullanılabilir. Otomatik üretim hatlarında, parça pozisyonunu doğrulamak ve işlemleri senkronize etmek için tercih edilir. Endüstriyel güvenlik bariyerlerinde, koruyucu kapakların kapalı olduğunu doğrulayarak personel güvenliğini sağlar. Düşük aktivasyon kuvveti, hassas ayarlama gerektiren kalite kontrol ekipmanlarında avantaj sağlar. İmalat süreçlerinde, malzeme akışını düzenlemek ve kritik noktalarda makine kontrolü için kullanılır.

Arcade ve Oyun Kontrolcü Uygulamaları

IC-171 mikro switch, arcade makineleri ve oyun kontrolcüleri için ideal bir komponenttir.

Hassas Oyun Kontrolü: Arcade joystick mekanizmalarında, her yöndeki hareketi algılamak için ideal bir çözümdür. Uzun makarası, çeşitli joystick tasarımlarına uyum sağlar ve farklı açılardan gelen hareketleri etkili şekilde algılar. Net tıklama geri bildirimi, oyunculara yapmış oldukları hareketin algılandığını hissettirerek daha iyi bir oyun deneyimi sunar. Düşük aktivasyon kuvveti, uzun oyun seanslarında yorgunluğu azaltır ve hızlı tepki gerektiğinde avantaj sağlar. Pinball makinelerinde, top algılama ve puan tetikleme mekanizmaları için kullanılabilir. Özel yapım arcade kontrol panellerinde, kompakt boyutu ve uzun ömrü ile ideal bir seçimdir. Düşük kontak direnci ve hızlı tepki süresi, hızlı oyun mekaniği için gerekli olan anlık geri bildirimi sağlar.

Paket İçeriği

• 1 x IC-171 Mikro Switch (Makaralı Uzun, KW7, 3A 250VAC)
