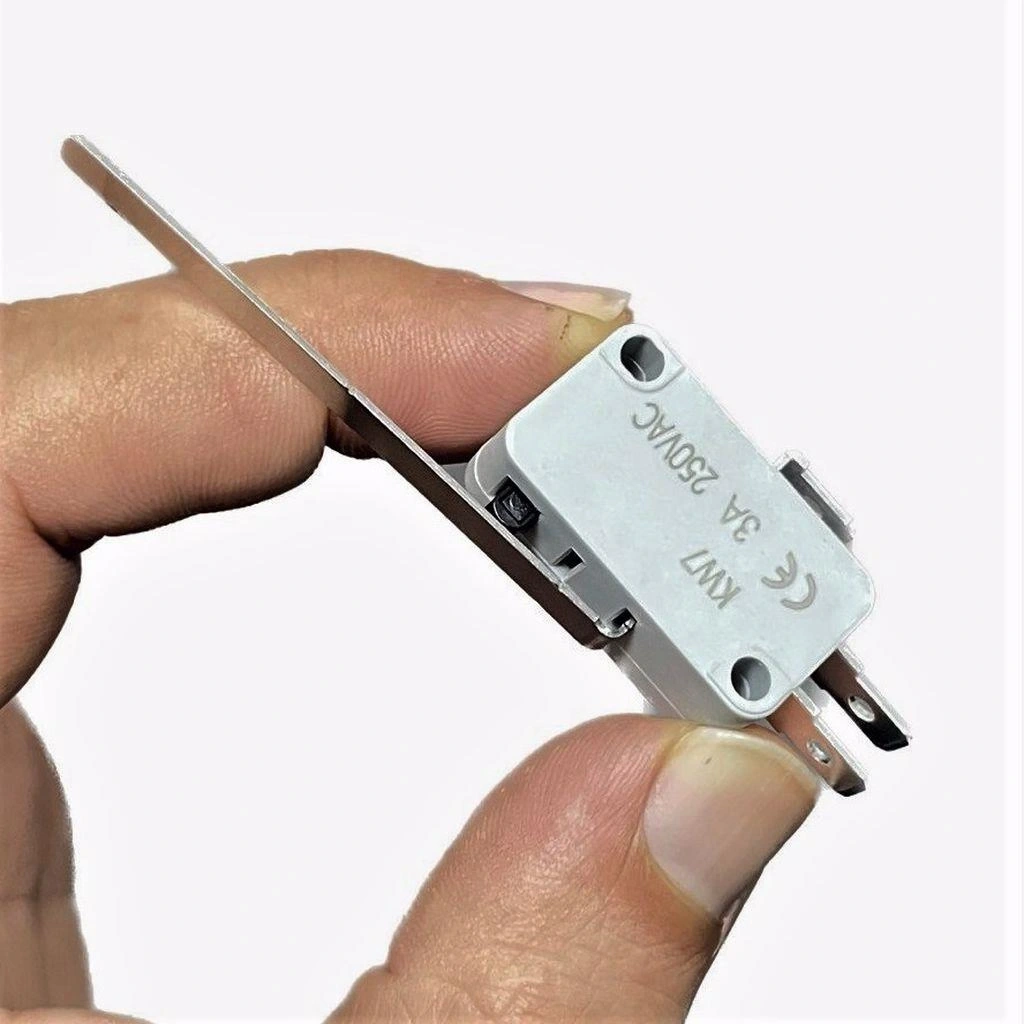

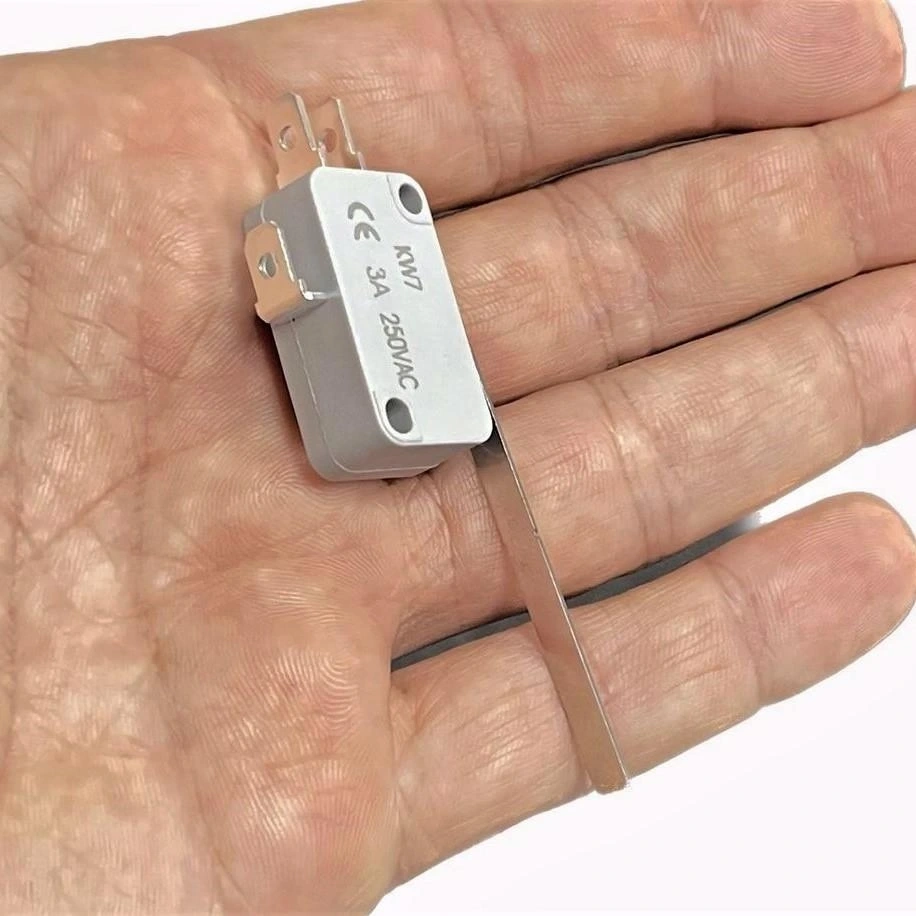

IC-170 Paletli Mikro Switch KW7 3A 250VAC

IC-170 Paletli Mikro Switch KW7 3A 250VAC

Bu Paletli Micro (Mikro) Switch, elektronik cihazlarınızın işlevselliğini kontrol etmek ve düzenlemek için kullanabileceğiniz dayanıklı ve güvenilir bir anahtardır. KW7 IC-170 modeli, yüksek akım taşıma kapasitesi ve geniş gerilim aralığı ile farklı uygulamalarda kullanım için uygundur. Tek bir anahtarın yanı sıra 1 adet içerir.

IC-170 Paletli Mikro Switch, endüstriyel standartlarda KW7 serisi olarak bilinen, küçük boyutlu ancak güçlü performans sunan çok yönlü bir anahtarlama çözümüdür. Metal paleti (kolu) sayesinde mekanik hareketi elektriksel sinyale dönüştürmek için ideal olan bu mikro switch, 3A ve 250VAC değerleriyle hem düşük güçlü elektronik projelerde hem de yüksek güçlü endüstriyel uygulamalarda güvenle kullanılabilir.

Standart mikro anahtar boyutlarında olan bu ürün, PCB veya kablo montajı için uygun terminallere sahiptir. SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol edebilirsiniz. Dayanıklı metal paleti, farklı yönlerden gelen hareketleri algılamayı kolaylaştırır ve minimum aktivasyon kuvveti ile hassas sistemlerde bile güvenilir çalışma sağlar.

Teknik Özellikler

IC-170 Paletli Mikro Switch, standardize edilmiş boyutları ve yüksek elektriksel kapasitesi ile çeşitli uygulamalarda kullanım için ideal bir komponenttir.

• Model: IC-170 (KW7 Serisi)
• Tip: Paletli (Roller Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB montaj ve lehim bağlantı
• Gövde Rengi: Siyah
• Palet Tipi: Düz metal palet (lever)
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 15-20mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Boy: Yaklaşık 35-40mm (palet dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 3A
• Aktivasyon Kuvveti: Yaklaşık 50gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-170 Paletli Mikro Switch, çeşitli uygulamalarda önemli avantajlar sunar.

• Metal Palet Tasarımı: Farklı açılardan gelen hareketleri algılayabilir.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarda kolay tetiklenir.
• Yüksek Elektriksel Kapasite: 3A@250VAC ile geniş yük aralığı.
• SPDT Kontak: NO ve NC terminalleri ile esnek kontrol.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Geniş Sıcaklık Aralığı: -25°C ~ +85°C çalışma kapasitesi.
• Hissedilebilir Geri Bildirim: Net tıklama hissi ve sesi.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım imkanı.
• Standart Montaj: PCB ve kablolama için uygun terminal yapısı.
• Kolay Entegrasyon: Yaygın kullanılan boyutlar ve bağlantı standartları.
• Ayarlanabilir Palet: İhtiyaca göre bükülüp şekillendirilebilir.

İdeal Kullanım Alanları

IC-170 Paletli Mikro Switch, metal paleti sayesinde çeşitli mekanik hareketleri algılamada üstün performans gösterir.

• Limit Anahtarları: CNC tezgahları ve otomatik sistemlerde hareket sınırlama
• Ev Aletleri: Çamaşır makineleri, bulaşık makineleri ve fırınlarda kapak algılama
• Endüstriyel Kontrol: Konveyör bantlar ve üretim hatlarında pozisyon algılama
• Arcade Makineleri: Oyun mekanizmaları ve kumanda sistemleri
• Otomotiv Elektronikleri: Kapı, pencere ve koltuk pozisyon sensörleri
• Güvenlik Sistemleri: Kapı ve pencere algılama detektörleri
• 3D Yazıcılar: Eksen limit switchleri ve kalibrasyon sensörleri
• Robotik Projeler: Konum algılama ve çarpışma sensörleri
• Vending Makineleri: Ürün algılama ve dağıtım mekanizmaları
• Elektronik Oyuncaklar: Hareket algılama ve etkileşim mekanizmaları
• Ofis Ekipmanları: Yazıcılar, fotokopi makineleri ve kağıt besleyiciler
• Arduino Projeleri: Fiziksel giriş sensörleri ve limit anahtarları

Montaj ve Kullanım İpuçları

Paletli Mikro Switchlerin Avantajları

IC-170 gibi paletli (levyeli) mikro switchler, özel tasarımları sayesinde benzersiz avantajlar sunar.

Çok Yönlü Algılama: Metal palet, farklı açılardan gelen hareketleri algılayabilir, bu da montaj esnekliği sağlar. Kaldıraç etkisi sayesinde, düşük kuvvetle tetiklenebilir (yaklaşık 50gf), bu özellik hassas mekanizmalar için idealdir. Palet, hareket eden parçaların doğrudan switch gövdesine temas etmesini önler, bu da switchin ömrünü uzatır. Paletin uzunluğu sayesinde, ulaşılması zor veya dar alanlardaki hareketleri algılayabilir. Palet, farklı yüzeyler üzerinde sürtünerek çalışabilir, bu da hareket algılama için çeşitli opsiyonlar sunar. Metal paletin dayanıklılığı, sert koşullarda bile güvenilir çalışma sağlar.

Endüstriyel Uygulamalarda Performans

IC-170 mikro switch, endüstriyel ortamlarda güvenilir performans için tasarlanmıştır.

Güçlü Endüstriyel Çözüm: 3A@250VAC elektriksel kapasitesi, endüstriyel kontrol sistemlerinde doğrudan yük kontrolü için yeterlidir. Geniş çalışma sıcaklığı aralığı (-25°C ~ +85°C), zorlu endüstriyel ortamlarda güvenilir çalışma sağlar. 1 milyondan fazla mekanik çalışma döngüsü, sürekli çalışan sistemlerde uzun ömür garantisi verir. Paslanmaz çelik palet, aşınmaya ve korozyona karşı dirençlidir, bu da kimyasal ortamlarda bile dayanıklılık sağlar. Düşük kontak direnci (≤20mΩ), endüstriyel kontrol devreleri için hassas ve güvenilir anahtarlama sağlar. Yüksek dielektrik dayanımı (1500V AC), elektriksel gürültünün yoğun olduğu endüstriyel ortamlarda güvenli çalışma sunar.

Ev Aletlerinde Kullanım

IC-170 Paletli Mikro Switch, ev aletlerinde yaygın olarak kullanılan güvenilir bir komponenttir.

Güvenli Ev Teknolojisi: Çamaşır ve bulaşık makinelerinde kapak kapatma algılama için kullanılır, kapak tam kapanmadan makinenin çalışmasını engeller. Mikrodalga ve fırınlarda kapak güvenlik kilidi olarak görev yapar, kapı açıkken cihazın çalışmasını önler. Kahve makinelerinde, karafın doğru pozisyonda olduğunu algılayarak güvenli çalışma sağlar. Elektrikli süpürgelerde, toz haznesinin veya filtrenin doğru yerleştirildiğini doğrular. Mutfak robotları ve blenderlarda, kapak güvenlik sensörü olarak kullanılır, parçalar doğru monte edilmediğinde çalışmayı engeller. Su ısıtıcılarında su seviyesi algılama ve aşırı ısınma koruması için tercih edilir. Otomatik ekmek kızartma makinelerinde, ekmek yerleştirme mekanizmalarını kontrol eder.

Arduino ve DIY Projelerde Kullanım

IC-170 Paletli Mikro Switch, hobi elektronik ve DIY projelerinde çok yönlü kullanım sunar.

Yaratıcı Proje Çözümleri: Arduino veya Raspberry Pi tabanlı projelerde, fiziksel giriş sensörü olarak kullanılabilir. PCB montaj pinleri sayesinde breadboard veya delikli plaketlere kolay entegrasyon sağlar. Robot projelerinde, çarpışma algılama sensörü veya limit anahtarı olarak görev yapabilir. 3D yazıcılarda, eksen sınırlarını belirlemek ve home pozisyonu ayarlamak için kullanılır. Akıllı ev otomasyonunda, kapı/pencere algılama sensörü olarak entegre edilebilir. Elektronik kilitleme sistemlerinde, mekanik hareket algılama için ideal çözüm sunar. Interaktif sanat projelerinde, fiziksel etkileşimi algılamak için kullanılabilir. DIY oyun kontrolcüleri yapımında, hassas buton mekanizmaları için tercih edilir.

SPDT Kontak Yapısının Kullanımı

IC-170 mikro switchin SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı, esnek devre tasarımları sağlar.

Esnek Devre Kontrolü: SPDT yapısı, COM (Ortak), NO (Normalde Açık) ve NC (Normalde Kapalı) olmak üzere üç terminal içerir. Switch tetiklenmediğinde, COM ile NC arasında elektrik akışı vardır; tetiklendiğinde ise COM ile NO arasında bağlantı kurulur. Bu yapı, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı sağlar. Örneğin, bir cihazı açarken aynı anda başka bir cihazı kapatabilirsiniz. Güvenlik uygulamalarında, NC terminali fail-safe mantığı için tercih edilir - kablo kopması durumunda sistem güvenli moda geçer. Elektriksel gürültüye karşı dayanıklılık için, bobin ve röleler gibi indüktif yüklerle kullanıldığında flyback diyotu veya snubber devresi kullanılması önerilir.

Paket İçeriği

• 1 x IC-170 Paletli Mikro Switch KW7 3A 250VAC
