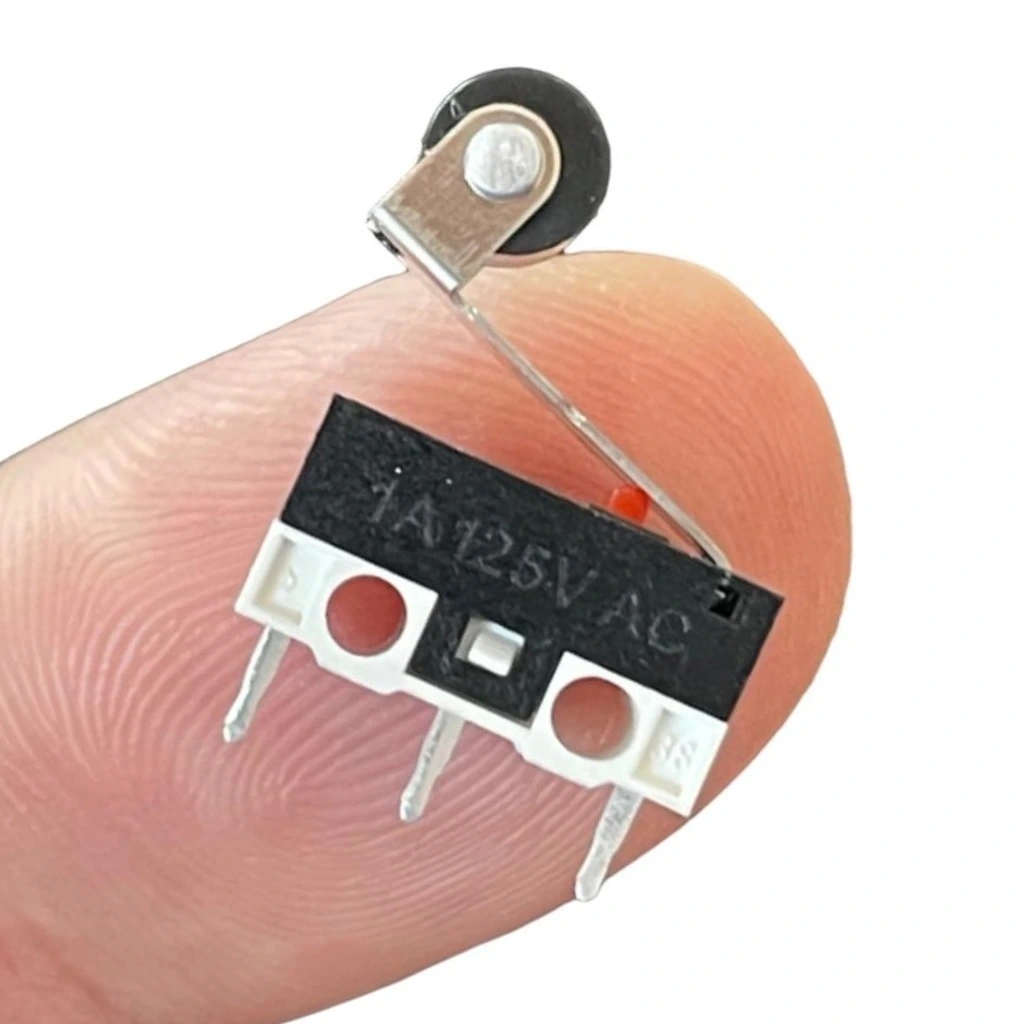

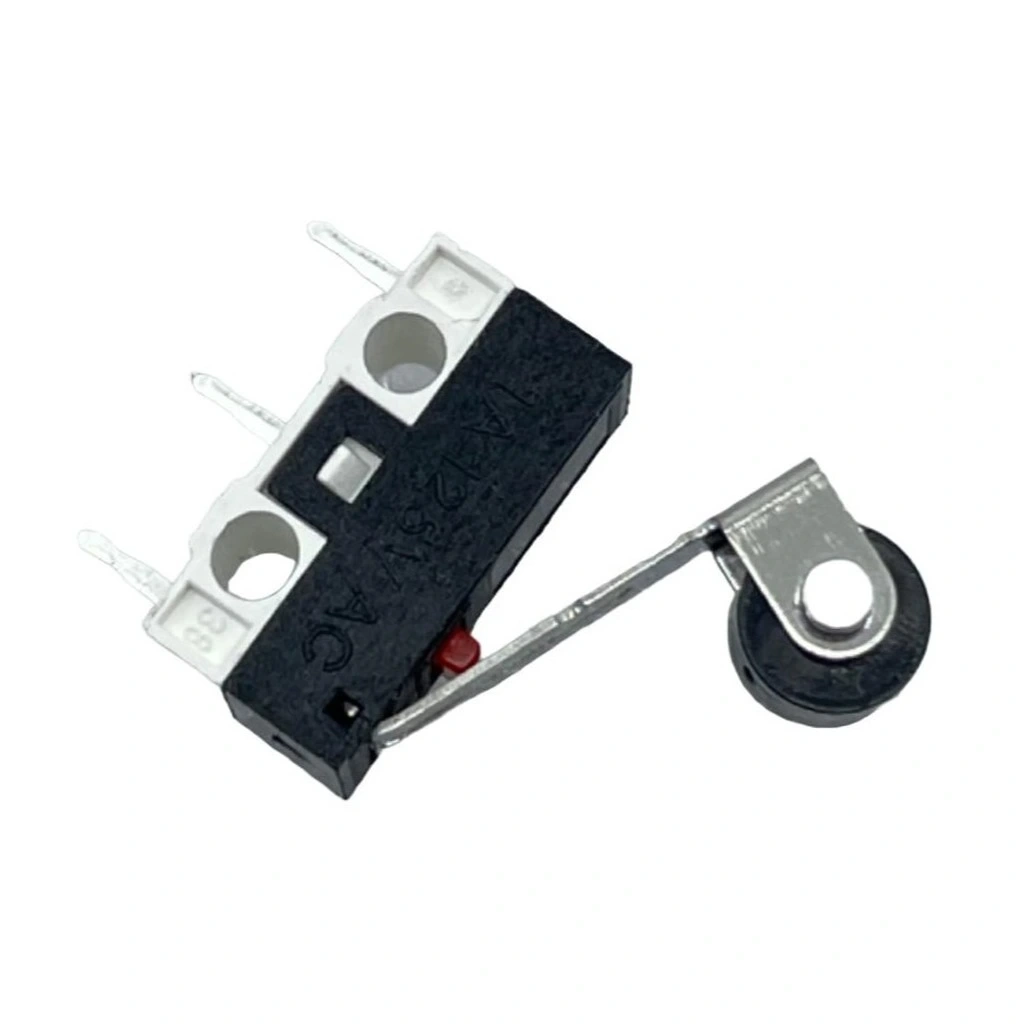

IC-162C Makaralı Mini Micro Switch KW10-Z4P

IC-162C, KW10-Z4P model numarasıyla bilinen mini makaralı bir mikro anahtardır. Elektronik cihazlarda kullanılan bu mikro anahtarlar, bir devrenin açılmasını veya kapanmasını sağlamak için küçük bir kuvvet uygulandığında kullanılır. Makaralı tasarımı, anahtarın daha düşük bir itme kuvvetiyle çalışmasını sağlar.

Elektronik projeleriniz ve mekanik uygulamalarınız için hassas, dayanıklı ve kolay tetiklenebilen bir micro switch arıyorsanız, IC-162C Makaralı Mini Micro Switch tam ihtiyacınıza cevap verecektir. KW10-Z4P model kodlu bu kompakt switch, üzerindeki makara sayesinde çok daha hassas ve düşük kuvvetle tetiklenebilme özelliğine sahiptir.

Endüstriyel kalitede üretilen bu makaralı micro switch, 3D yazıcılar, CNC makineleri, robotik projeler ve çeşitli elektronik cihazlarda limit switch olarak mükemmel performans sunar. Uzun ömürlü yapısı ve güvenilir tetikleme mekanizması ile projelerinizde sorunsuz çalışma garantisi verir.

Teknik Özellikler

Model: IC-162C / KW10-Z4P
Tip: Makaralı Mini Micro Switch
Gövde Malzemesi: Plastik
Makara Malzemesi: Dayanıklı Plastik/Metal
Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
Terminal Sayısı: 3 Pin
Kontak Yapısı: 1 NO (Normalde Açık), 1 NC (Normalde Kapalı)
Tetikleme Mekanizması: Yuvarlanabilir Makara
Renk: Siyah (Gövde), Silver/Siyah (Makara)
Gövde Boyutları: Yaklaşık 20mm x 6mm x 10mm
Makara Çapı: Yaklaşık 4-5mm
Çalışma Voltajı: DC 12V
Çalışma Akımı: 5A
Kontak Direnci: ≤ 30mΩ
Yalıtım Direnci: ≥ 100MΩ
Kullanım Ömrü: >100,000 tetikleme
Tetikleme Kuvveti: 20-40g
Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

Yuvarlanabilir Makara: Düşük sürtünme ve hassas tetikleme.
Minimum Tetikleme Kuvveti: Hassas mekanizmalar için ideal.
Kompakt Boyutlar: Dar alanlarda kolay kullanım.
Uzun Ömürlü Tasarım: 100,000+ tetikleme dayanıklılığı.
Düşük Aşınma: Makaralı yapı sayesinde daha az yıpranma.
Yüksek Hassasiyet: Kesin tetikleme noktası.
Yüksek Tekrarlanabilirlik: Her tetiklemede tutarlı performans.
Hızlı Tepki Süresi: Anlık kontak değişimi.
Geniş Çalışma Açısı: Farklı yönlerden tetiklenebilme.
SPDT Yapı: Çok yönlü devre tasarım imkanı.

İdeal Kullanım Alanları

3D Yazıcılar: Eksen sınırlarını belirleme ve home pozisyonu
CNC Makineleri: Limit belirleyici ve güvenlik kesicisi
Robotik Projeler: Hareket algılama ve sınır tespiti
Endüstriyel Otomasyon: Konveyör sistemleri ve ürün algılama
Ev Otomasyonu: Kapı ve pencere pozisyon algılama
Oyun Makineleri: Mekanik tetikleme sistemleri
Elektronik Kilit Sistemleri: Pozisyon algılama
Otomotiv Uygulamaları: Pozisyon sensörleri
Mekatronik Projeler: Hareket ve konum belirleme
Arduino ve Raspberry Pi Projeleri: Fiziksel durum algılama

Montaj ve Kullanım İpuçları

İpucu: Montaj için M2 vidalar kullanın. Makaranın hareket yönüne paralel tetikleme için yerleştirin. Bağlantı tellerini lehimlemeden önce terminalleri temizleyin. Makarayı aşırı kuvvete maruz bırakmaktan kaçının. Doğrusal hareketlerde makaranın yüzeye dik gelmesini sağlayın. Titreşimli ortamlarda vidaları uygun şekilde sıkın veya yaylı rondela ekleyin.

Makaralı Micro Switch Avantajı

Makaralı micro switch tasarımı, standart micro switchlere göre belirgin avantajlar sunar. Makara, hareket eden parçaların switch ile temas ettiği noktada sürtünmeyi azaltarak daha düşük aşınma sağlar ve switchin ömrünü uzatır.

Tetikleyici yüzey daha geniş bir alana sahip olduğundan, farklı açılardan gelen kuvvetlere tepki verebilir. Bu özellik, tetikleme hassasiyetini artırırken daha az kuvvet gerektirir. Özellikle hassas mekanik sistemlerde ve düzgün yüzeyli olmayan tetikleyicilerde idealdir.

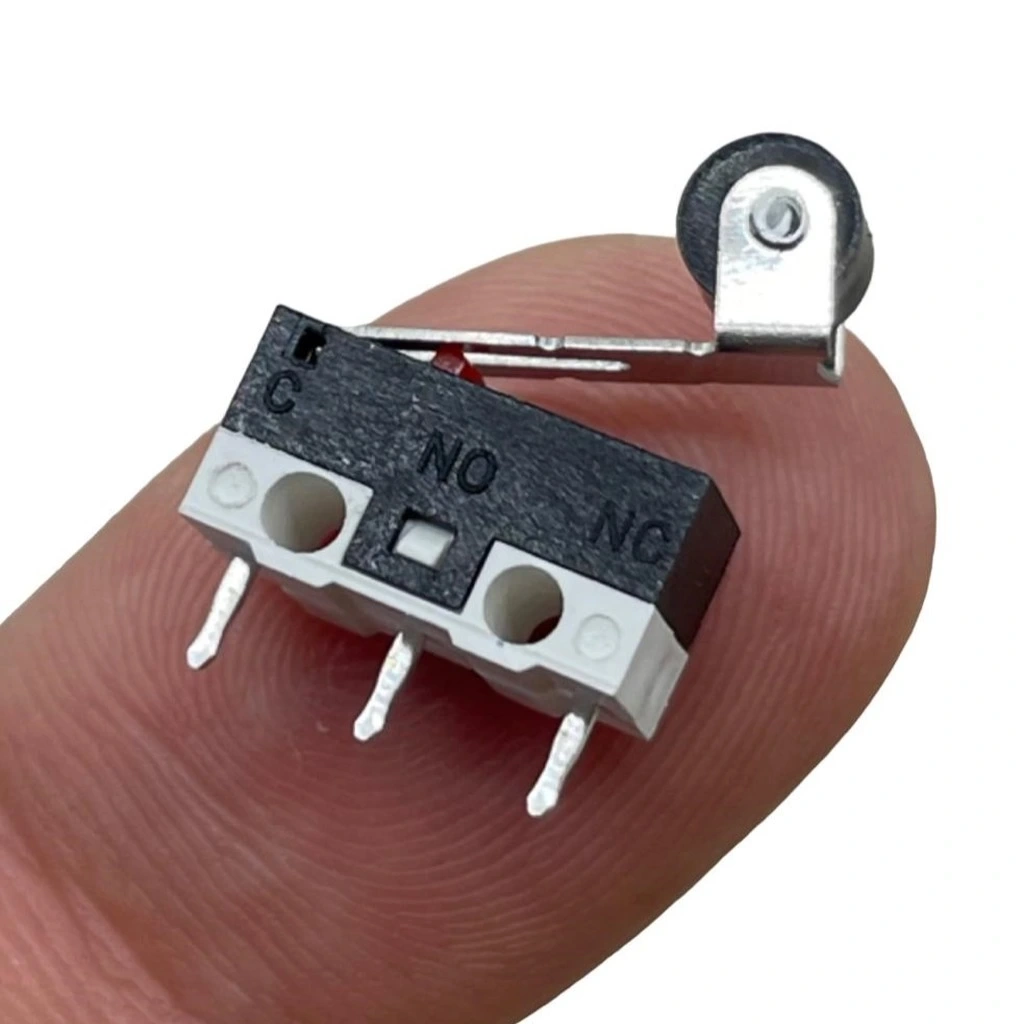

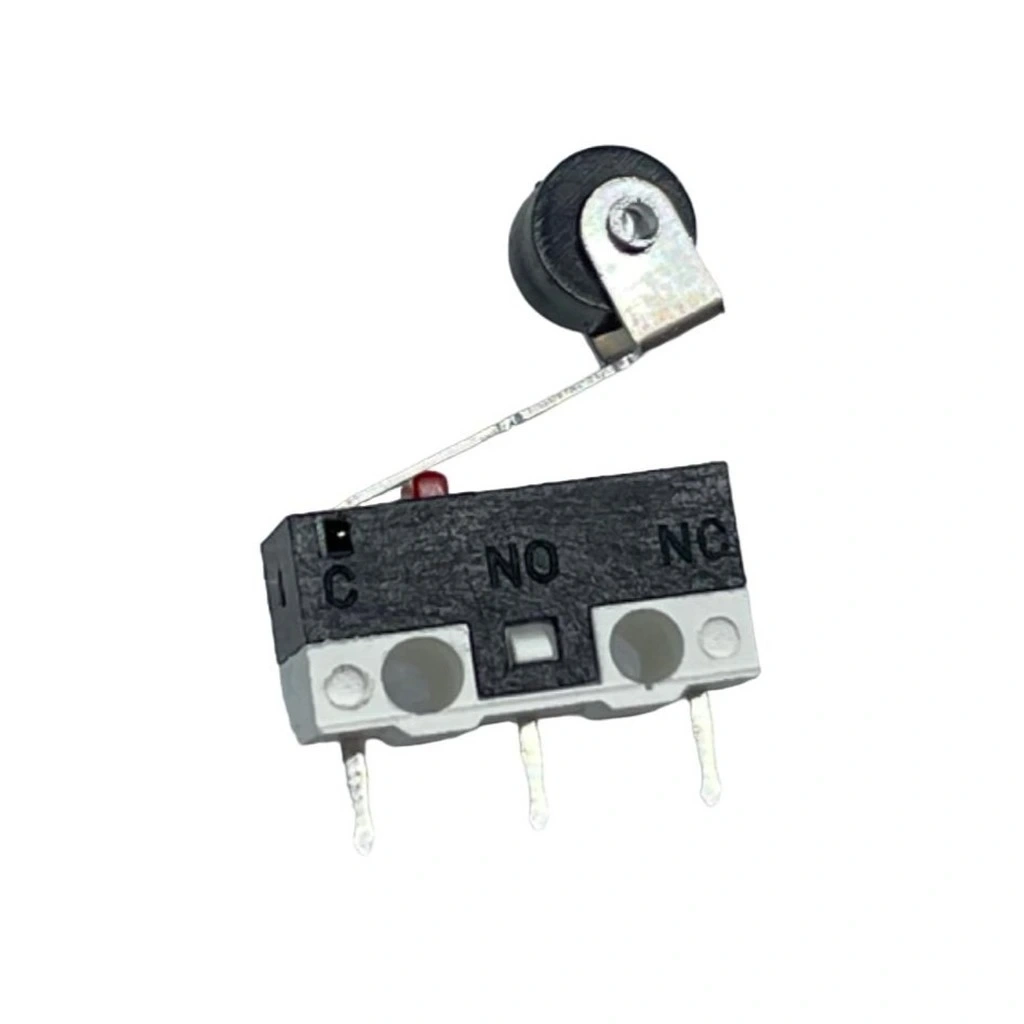

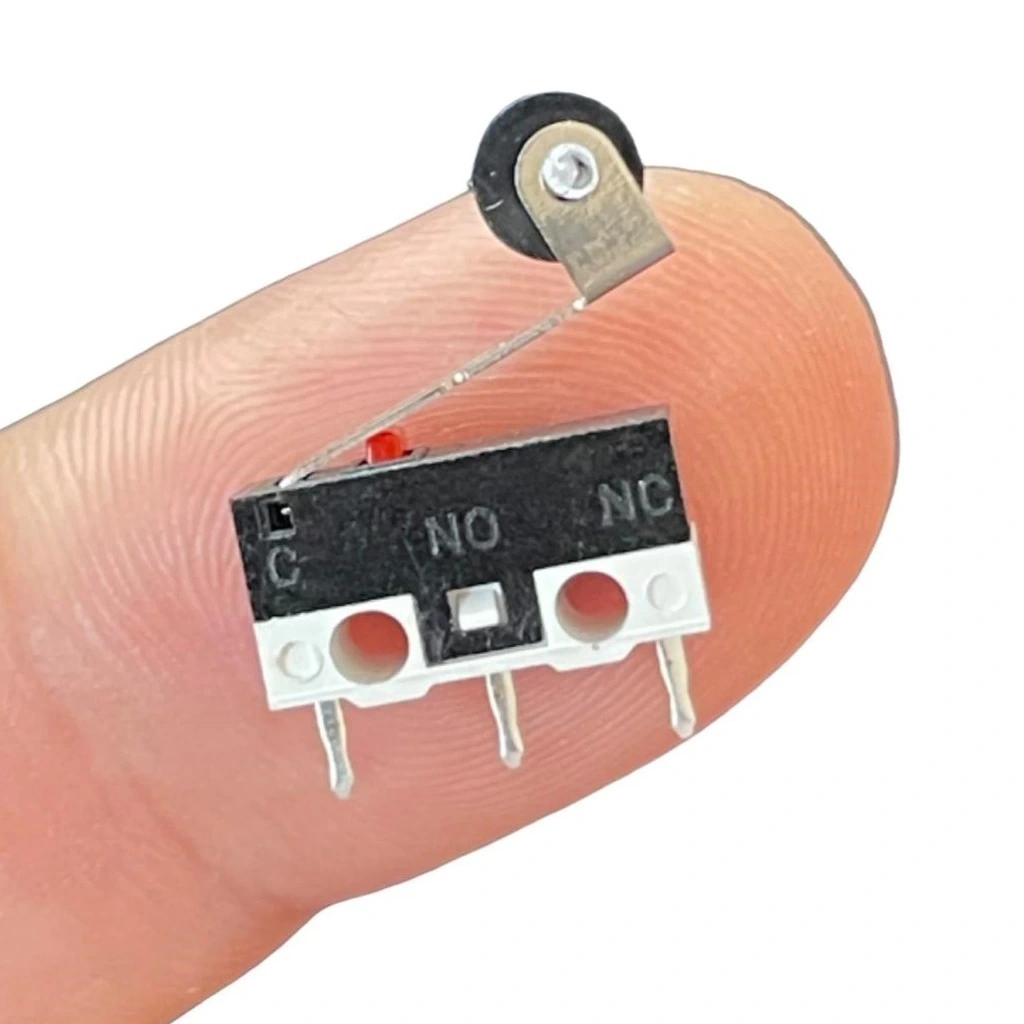

Terminal Bağlantıları

IC-162C Makaralı Micro Switch, 3 terminal ile SPDT (Tek Kutuplu Çift Yönlü) bağlantı sunar. Doğru bağlantı için terminal fonksiyonlarını bilmek önemlidir.

COM (Common/Ortak): Ana bağlantı terminali, devrenin giriş noktası.
NO (Normally Open): Makara basılı değilken COM ile bağlantısı kesik olan terminal.
NC (Normally Closed): Makara basılı değilken COM ile bağlantılı olan terminal.

Makara aktif edilmediğinde COM-NC arasında iletim varken, aktif edildiğinde COM-NO arasında iletim olur. Bu çift yönlü kontak yapısı, aynı anda hem açma hem kapama işlemi gerçekleştirebilir.

Paket İçeriği

1 x IC-162C Makaralı Mini Micro Switch KW10-Z4P

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Switch

Çeşitli boyut ve fonksiyonlarda switch seçeneklerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli switch çözümleri.

Ürünleri İncele →

Micro Switch

Hassas kontrol gerektiren uygulamalarınız için micro switch çeşitlerimiz. Kompakt boyutlu, yüksek hassasiyetli ve dayanıklı micro switchler için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-162C Makaralı Mini Micro Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

Makaralı micro switch ile standart micro switch arasındaki fark nedir?

Makaralı micro switch, standart tiplere göre daha düşük sürtünme ve daha az aşınma sağlar. Makara, hareketin farklı açılardan gelmesine olanak tanır ve daha düşük tetikleme kuvveti gerektirir. Özellikle hareketli sistemlerde uzun ömür sunar.

KW10-Z4P model makaralı micro switchi 3D yazıcıda nasıl kullanabilirim?

3D yazıcıda eksen sınırlarını belirlemek için makara kısmı hareket yoluna gelecek şekilde monte edin. Makara yazıcının hareketli kısmı tarafından tetiklendiğinde, eksen sınırı algılanmış olur. X, Y ve Z eksenlerinin home pozisyonu için ideal çözümdür.

Bu micro switchin akım değeri elektronik projelerim için yeterli mi?

5A akım değeri çoğu elektronik hobi projesi için fazlasıyla yeterlidir. Arduino gibi mikrodenetleyici tabanlı projelerden küçük motorlar ve solenoidlere kadar birçok uygulamada güvenle kullanılabilir. Yüksek akım gerektiren uygulamalarda röle sürücü olarak kullanılması önerilir.

Makaralı micro switchi Arduino ile nasıl kullanabilirim?

Arduino ile kullanmak için COM bacağını GND pinine bağlayın. NO veya NC bacağını (ihtiyacınıza göre) bir dijital pine bağlayın. pinMode fonksiyonuyla pini INPUT_PULLUP olarak ayarlayın. Switch tetiklendiğinde pin LOW seviyesine düşecektir.

Micro switchin makarası çıkarılabilir mi veya değiştirilebilir mi?

Çoğu makaralı micro switchte makara çıkarılabilir, ancak üreticiye bağlı olarak değişebilir. Genellikle küçük bir bağlantı pimiyle tutturulmuştur. Dikkatle çıkarılabilir, ancak uyumlu yedek makara bulunamazsa fonksiyonellik etkilenebilir.
