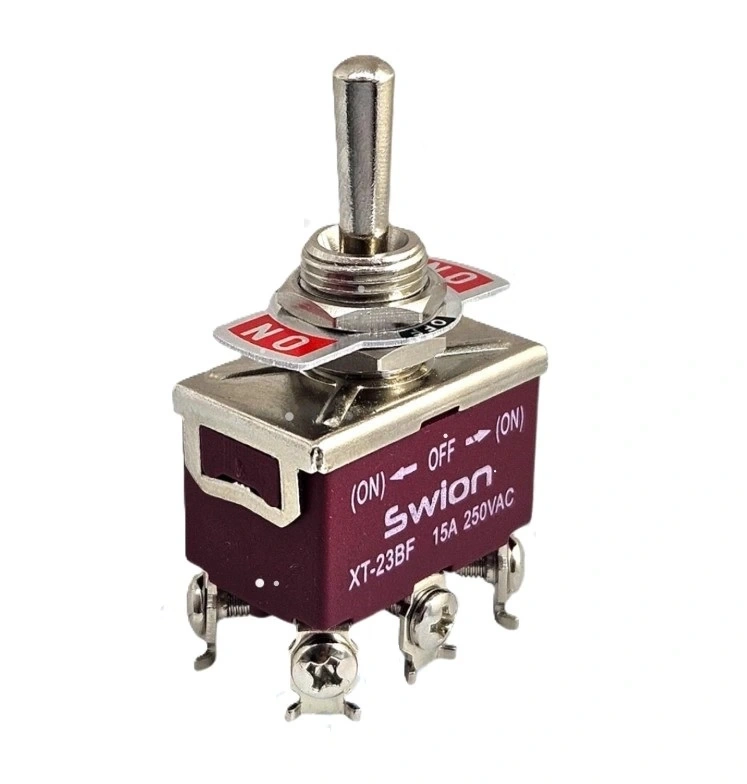

IC-160S SWION Toggle Switch Mom-Off-Mom Ø12mm 15A 6P XT-23BF

IC-160S SWION Toggle Switch MOM-OFF-MOM 12mm 15A 6P XT-23BF

IC-160S SWION Toggle Switch, 15 amper akım taşıyabilen, 6 kutuplu (6P) bir anahtardır. MOM-OFF-MOM (Momentary-Off-Momentary) özelliğiyle, kısa süreli kontak sağlamak için kullanılan bu anahtar, genellikle devre açma ve kapama işlemlerinde kullanılır.

Ø12mm boyutunda olan bu anahtar, endüstriyel makinelerde ve elektrikli cihazlarda kullanıma uygundur. Yüksek kaliteli malzeme ve güvenli çalışma özelliği ile uzun ömürlü bir ürün sunar.

Elektronik projeleriniz ve kontrol panelleriniz için yüksek akım kapasiteli, dayanıklı ve güvenilir bir yaylı toggle switch mi arıyorsunuz? IC-160S SWION Toggle Switch tam size göre! MOM-OFF-MOM konfigürasyonu ile gelişmiş kontrol imkanı sunan, 12mm montaj çapına sahip bu endüstriyel kalite switch, 15A gibi yüksek akım değeri ve 6 pin bağlantı noktası ile karmaşık devrelerde bile mükemmel performans sunar.

XT-23BF model kodlu bu toggle switch, araç modifikasyonları, endüstriyel kontrol panelleri, güç sistemleri ve profesyonel elektronik projeler için idealdir. Her iki yönde de yaylı (momentary) yapısı sayesinde, güvenlik kritik uygulamalar için mükemmel çözüm sağlar ve kullanıcı müdahalesi olmadığında otomatik olarak OFF konumuna döner.

Teknik Özellikler

• Marka: SWION
• Model: IC-160S / XT-23BF
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: MOM-OFF-MOM (Yaylı-Kapalı-Yaylı)
• Montaj Çapı: 12mm
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Terminal Sayısı: 6 Pin
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 20mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >1000 MΩ
• Kontak Direnci: <20 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

• Yaylı Mekanizma: Her iki yönde de bırakıldığında otomatik OFF pozisyonuna döner.
• Yüksek Akım Kapasitesi: 15A değeri ile yüksek güç gerektiren uygulamalar için uygun.
• DPDT Yapısı: İki bağımsız devre kontrol imkanı.
• Endüstriyel Kalite: Zorlu çalışma koşullarına dayanıklı yapı.
• Metal Gövde: Uzun ömür ve güvenilir performans.
• Hassas Mekanizma: Kesin ve tekrarlanabilir kontak değişimi.
• Belirgin Geri Bildirim: Net tıklama hissi ve sesli bildirim.
• Kolay Montaj: Standart 12mm montaj deliği ile geniş uyumluluk.
• Profesyonel Görünüm: Krom kaplama kol ve nikel gövde ile estetik tasarım.
• Düşük Kontak Direnci: Minimum enerji kaybı ve ısınma.

İdeal Kullanım Alanları

• Araç Kontrol Sistemleri: Vinçler, silecekler, farlar ve özel fonksiyonlar
• Endüstriyel Kontroller: Makine kontrol panelleri ve kumanda sistemleri
• Denizcilik Ekipmanları: Tekne ve yat kontrol sistemleri
• Güç Kontrolü: Motor yön kontrolü ve güvenlik kesme sistemleri
• Otomasyon Sistemleri: Geçici aktivasyon gerektiren kontroller
• Robot Projeleri: Servo ve motor kontrol sistemleri
• Güvenlik Sistemleri: Aktif kullanıcı kontrolü gerektiren fonksiyonlar
• RC ve Model Araçlar: Uzaktan kontrol sistemleri
• Mühendislik Projeleri: Prototip sistemler ve test ekipmanları
• Profesyonel Ses/Işık Ekipmanları: Etkinlik kontrol sistemleri

Montaj ve Kullanım İpuçları

MOM-OFF-MOM Yapısı ve Avantajları

MOM-OFF-MOM konfigürasyonunda, toggle switch her iki yönde de yaylı (momentary) çalışır. Kol herhangi bir yöne hareket ettirildiğinde, bırakıldığında otomatik olarak merkez (OFF) konumuna geri döner. Bu yapı, kullanıcı aktif olarak tutmadığı sürece işlemin devam etmemesini sağlar.

Bu özellik özellikle güvenlik açısından kritik uygulamalarda büyük avantaj sağlar. Örneğin, bir vinç kontrolünde veya tehlikeli makine operasyonlarında, kullanıcının kontrolü bırakması durumunda sistem otomatik olarak durur. Ayrıca, iki yönlü kontrol gerektiren sistemlerde (örneğin yukarı/aşağı, ileri/geri) ideal çözüm sunar. 6 pinli DPDT yapısı sayesinde, her yönde farklı bir devreyi kontrol etmek mümkündür. Bu sayede tek bir switch ile kompleks kontrol senaryoları gerçekleştirilebilir.

Terminal Bağlantı Şeması

DPDT (Çift Kutuplu Çift Yönlü) yapısına sahip bu toggle switch, toplam 6 terminal ile iki bağımsız devre kontrolü sağlar. Bağlantı terminalleri şu şekilde düzenlenmiştir:

• Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
• Terminal 2 ve 5: Yukarı pozisyonda aktif olan kontaklar
• Terminal 3 ve 6: Aşağı pozisyonda aktif olan kontaklar

Switchi kullanırken, her bir bağımsız devre için bir COM terminalini (1 veya 4) güç kaynağına bağlayın. Diğer terminalleri (2-3 veya 5-6) kontrol etmek istediğiniz cihazlara bağlayın. MOM-OFF-MOM yapısı nedeniyle, kol bırakıldığında hiçbir kontak aktif olmayacaktır. Böylece iki farklı fonksiyonu veya cihazı tek bir switch ile geçici olarak kontrol edebilirsiniz.

Paket İçeriği

• 1 x IC-160S SWION Toggle Switch MOM-OFF-MOM 12mm 15A 6P XT-23BF
