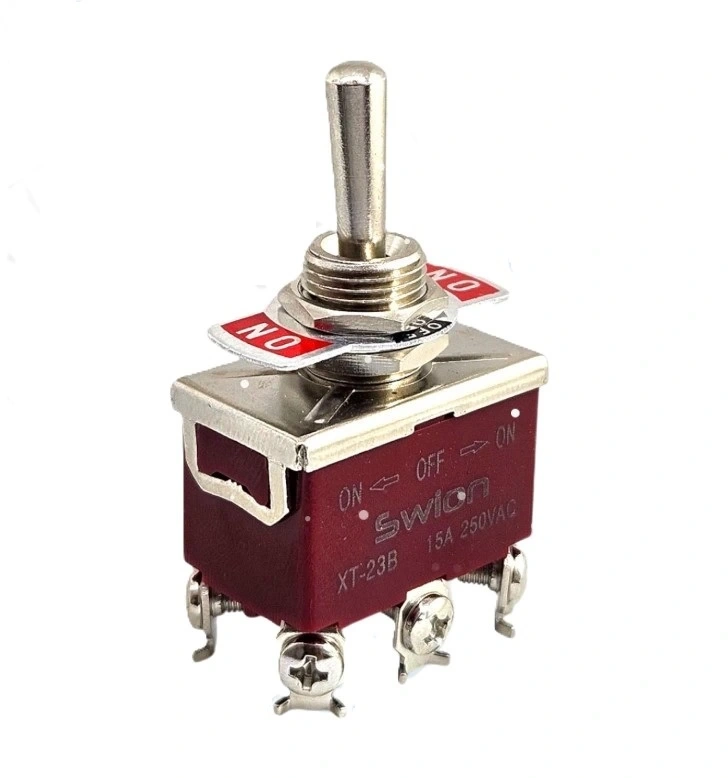

IC-158S SWION Toggle Switch On-Off-On 15A 6P Ø12mm XT-23B

IC-158S SWION Toggle Switch ON-OFF-ON 15A 6P 12mm XT-23B

IC-158S SWION Toggle Switch, yüksek akım kapasitesiyle öne çıkan, ON-OFF-ON özellikli, dayanıklı ve güvenilir bir anahtardır. 6P (6 bağlantı ucu) tasarımı sayesinde çoklu devre kontrolü sağlar.

15 Amper taşıma kapasitesi ve Ø12mm çapında yuvarlak yapısı ile hem elektronik hem de endüstriyel projeler için idealdir. Çeşitli devre konfigürasyonları için kullanılabilir ve uzun ömürlü performans sunar.

Elektronik projeleriniz ve kontrol panelleriniz için yüksek akım kapasiteli, dayanıklı ve 3 konumlu bir toggle switch mi arıyorsunuz? IC-158S SWION Toggle Switch, ON-OFF-ON konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapı ve 6 pinli yapısıyla XT-23B model kodlu bu endüstriyel kalite toggle switch, 15A gibi yüksek akım değeri ile güçlü sistemlerinizi güvenle kontrol etmenizi sağlar.

Bu 3 konumlu toggle switch, motor yön kontrolleri, robotik projeler, araç modifikasyonları ve endüstriyel kontrol panelleri için ideal bir çözümdür. Her iki yönde de sabit (ON) konumları ve merkez pozisyonda kapalı (OFF) durumu sayesinde, çift yönlü kontrol gerektiren sistemlerde mükemmel performans sunar. DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi tek bir switchle kontrol edebilirsiniz.

Teknik Özellikler

• Marka: SWION
• Model: IC-158S / XT-23B
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-ON (Sabit-Kapalı-Sabit)
• Montaj Çapı: 12mm
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Terminal Sayısı: 6 Pin
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 20mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >1000 MΩ
• Kontak Direnci: <20 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

• 3 Konumlu Çalışma: Her iki yönde sabit (ON) ve ortada kapalı (OFF) pozisyonu.
• Yüksek Akım Kapasitesi: 15A değeri ile güçlü sistemleri kontrol edebilme.
• DPDT Yapısı: İki bağımsız devreyi aynı anda kontrol imkanı.
• Motor Yön Kontrolü: DC motorları ileri-geri çalıştırma için ideal tasarım.
• Dayanıklı Metal Gövde: Uzun ömürlü ve güvenilir performans.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Hassas Kontak Yapısı: Kesin ve tekrarlanabilir kontak değişimi.
• Net Pozisyon Algısı: Belirgin klik hissi ile konum bildirimi.
• Profesyonel Görünüm: Krom kaplama kol ile estetik tasarım.
• Düşük Kontak Direnci: Minimum enerji kaybı ve ısınma.

İdeal Kullanım Alanları

• Motor Yön Kontrolü: DC motorların ileri-geri hareketi
• Araç Modifikasyonları: Vinçler, ışıklar ve özel fonksiyonlar
• Endüstriyel Kontrol Panelleri: Makine kontrol sistemleri
• Robotik Projeler: Servo ve motor yön kontrolü
• Denizcilik Ekipmanları: Tekne ve yat kontrol sistemleri
• Güç Sistemleri: Çift yönlü güç kontrolü
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Ses ve Aydınlatma Ekipmanları: Profesyonel kontrol sistemleri
• RC ve Model Araçlar: Uzaktan kontrol sistemleri
• Test Ekipmanları: Laboratuvar ve ölçüm cihazları

Montaj ve Kullanım İpuçları

ON-OFF-ON Yapısı ve Avantajları

ON-OFF-ON konfigürasyonunda, toggle switch üç farklı pozisyonda çalışabilir. Kol yukarı konumda iken (ilk ON), ilgili devreleri aktif eder ve bu konumda sabit kalır. Kol orta konumda iken (OFF), tüm devreler kapalıdır. Kol aşağı konumda iken (ikinci ON), farklı bir set devre aktif olur ve bu konumda yine sabit kalır.

Bu yapı özellikle motor yön kontrolü gibi uygulamalarda büyük avantaj sağlar. Yukarı konumda motor ileri, aşağı konumda geri hareket edebilir. Orta konum güvenli bir durma pozisyonu sağlar. DPDT yapısı sayesinde, bir kontak seti motorun güç bağlantısını tersleyerek yön değişimini sağlarken, ikinci kontak seti göstergeler, sensörler veya ek sistemleri kontrol edebilir. Bu tasarım, kullanıcıların iki farklı fonksiyonu tek bir cihazla kontrol etmesine olanak tanır, kontrol panellerinde alan tasarrufu sağlar ve kullanım karmaşıklığını azaltır.

Terminal Bağlantı Şeması

XT-23B toggle switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 bağlantı pini sunar. Doğru bağlantı için terminal düzenini anlamak önemlidir.

• Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
• Terminal 2 ve 5: Kol yukarı konumdayken aktif olan kontaklar
• Terminal 3 ve 6: Kol aşağı konumdayken aktif olan kontaklar

Motor yön kontrolü için tipik bir bağlantıda, COM terminalleri (1 ve 4) güç kaynağına, diğer terminaller ise motorun uçlarına bağlanır. Kol yukarı konumdayken motor bir yönde, aşağı konumdayken ters yönde döner. Bu H-köprü benzeri yapı, polarite değişimini switch içinde gerçekleştirir. İki bağımsız devre için kullanıldığında, her bir kontak seti (1-2-3 ve 4-5-6) ayrı devreleri kontrol edebilir. Böylece tek bir switch ile iki farklı sistemi, üç farklı modda (ON-OFF-ON) kontrol edebilirsiniz.

Paket İçeriği

• 1 x IC-158S SWION Toggle Switch ON-OFF-ON 15A 6P 12mm XT-23B
