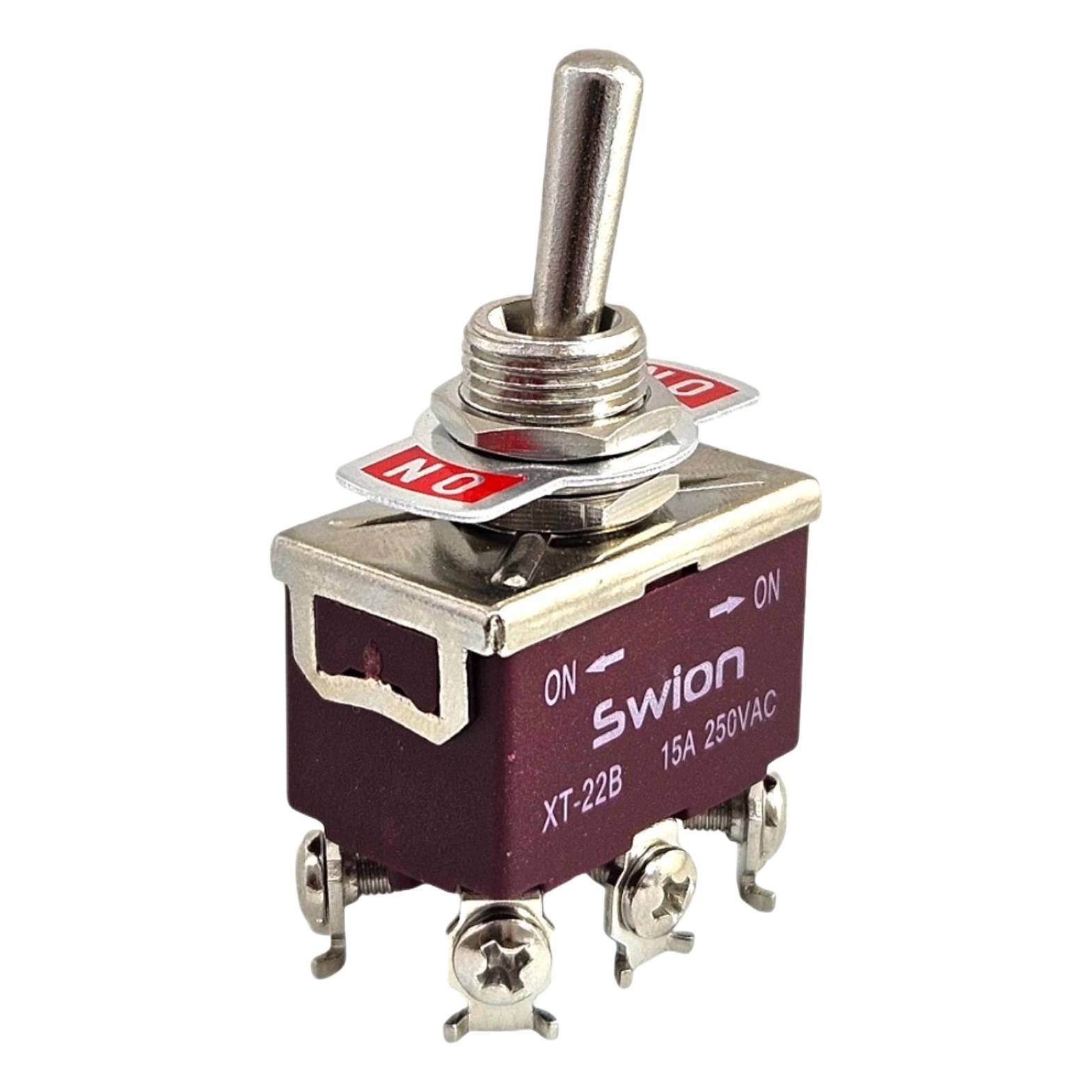

IC-157S SWION Toggle Switch On-Off 15A 6P Ø12mm XT-22B

IC-157S SWION Toggle Switch ON-OFF 15A 6P 12mm XT-22B

IC-157S SWION Toggle Switch, 15 Amperlik kapasiteye ve 6 kutuplu (6P) bağlantı özelliğine sahip, ON-OFF işlevli bir toggle anahtardır. Metal gövdesi ve sağlam yapısıyla hem endüstriyel hem de ev kullanımı için tasarlanmıştır. Ø12mm montaj çapı ile çeşitli uygulamalarda kullanılabilir.

Elektronik projeleriniz ve kontrol panelleriniz için yüksek akım kapasiteli, dayanıklı ve güvenilir bir toggle switch mi arıyorsunuz? IC-157S SWION Toggle Switch, ON-OFF konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapı ve 6 pinli yapısıyla XT-22B model kodlu bu endüstriyel kalite toggle switch, 15A gibi yüksek akım değeri ile güçlü sistemlerinizi güvenle kontrol etmenizi sağlar.

Bu iki konumlu toggle switch, elektrikli cihazların açma-kapama kontrolü, araç modifikasyonları, endüstriyel ekipmanlar ve çeşitli elektronik projelerde güvenilir bir anahtar vazifesi görür. DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi tek bir switchle kontrol edebilirsiniz. Metal gövdesi ve sağlam yapısı sayesinde zorlu koşullarda bile uzun ömürlü kullanım imkanı sunar.

Teknik Özellikler

• Marka: SWION
• Model: IC-157S / XT-22B
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF (Açık-Kapalı)
• Montaj Çapı: 12mm
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Terminal Sayısı: 6 Pin
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 20mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >1000 MΩ
• Kontak Direnci: <20 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

• İki Konumlu Basit Çalışma: ON ve OFF konumları ile kolay kontrol.
• Yüksek Akım Kapasitesi: 15A değeri ile güçlü sistemleri doğrudan kontrol.
• DPDT Yapısı: İki bağımsız devreyi aynı anda yönetme imkanı.
• Endüstriyel Kalite: Zorlu çalışma koşullarında güvenilir performans.
• Dayanıklı Metal Gövde: Uzun ömürlü ve sağlam yapı.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Kesin Kontak Değişimi: Net tıklama hissi ile konumları rahat ayırt etme.
• Profesyonel Görünüm: Krom kaplama kol ve nikel gövde ile estetik tasarım.
• Düşük Kontak Direnci: Minimum enerji kaybı ve ısınma.
• Çok Yönlü Kullanım: Farklı projeler için geniş uygulama yelpazesi.

İdeal Kullanım Alanları

• Güç Kontrol Sistemleri: Cihaz ve ekipmanları açıp kapatma
• Araç Modifikasyonları: Far, silecek ve aksesuar kontrolleri
• Endüstriyel Kontrol Panelleri: Makine ve cihaz kontrolleri
• Elektrikli Sistemler: Yüksek amperli devrelerin kontrolü
• Denizcilik Ekipmanları: Tekne ve yat elektronik sistemleri
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Güvenlik Sistemleri: Alarm ve güvenlik devrelerinin kontrolü
• Ses ve Aydınlatma Sistemleri: Profesyonel ekipman kontrolleri
• Güç Kaynakları: Güç dağıtım sistemleri ve UPS kontrolleri
• Test Ekipmanları: Laboratuvar ve ölçüm cihazları

Montaj ve Kullanım İpuçları

ON-OFF Yapısı ve Çalışma Prensibi

ON-OFF konfigürasyonu, toggle switchin iki farklı konumda çalışmasını sağlayan temel bir tasarımdır. Kol yukarı konumda iken switch ON (Açık) pozisyonundadır ve kontaklar bağlantı sağlar. Kol aşağı konumda iken switch OFF (Kapalı) pozisyonundadır ve tüm kontaklar açık devre durumundadır.

Bu basit ama etkili mekanizma, bir cihazı doğrudan açıp kapatmak için ideal çözüm sunar. DPDT yapısı sayesinde, tek bir switch ile iki bağımsız devreyi aynı anda kontrol edebilirsiniz. Böylece bir konumda bir devre açıkken diğeri kapalı, diğer konumda ise tam tersi şekilde çalışabilir. Bu özellik, birbirine bağlı sistemlerin kontrolünde büyük avantaj sağlar. Toggle mekanizması, belirgin bir tıklama hissi vererek kullanıcıya dokunsal geri bildirim sunar ve konumlar arasındaki geçişi net şekilde hissettirir.

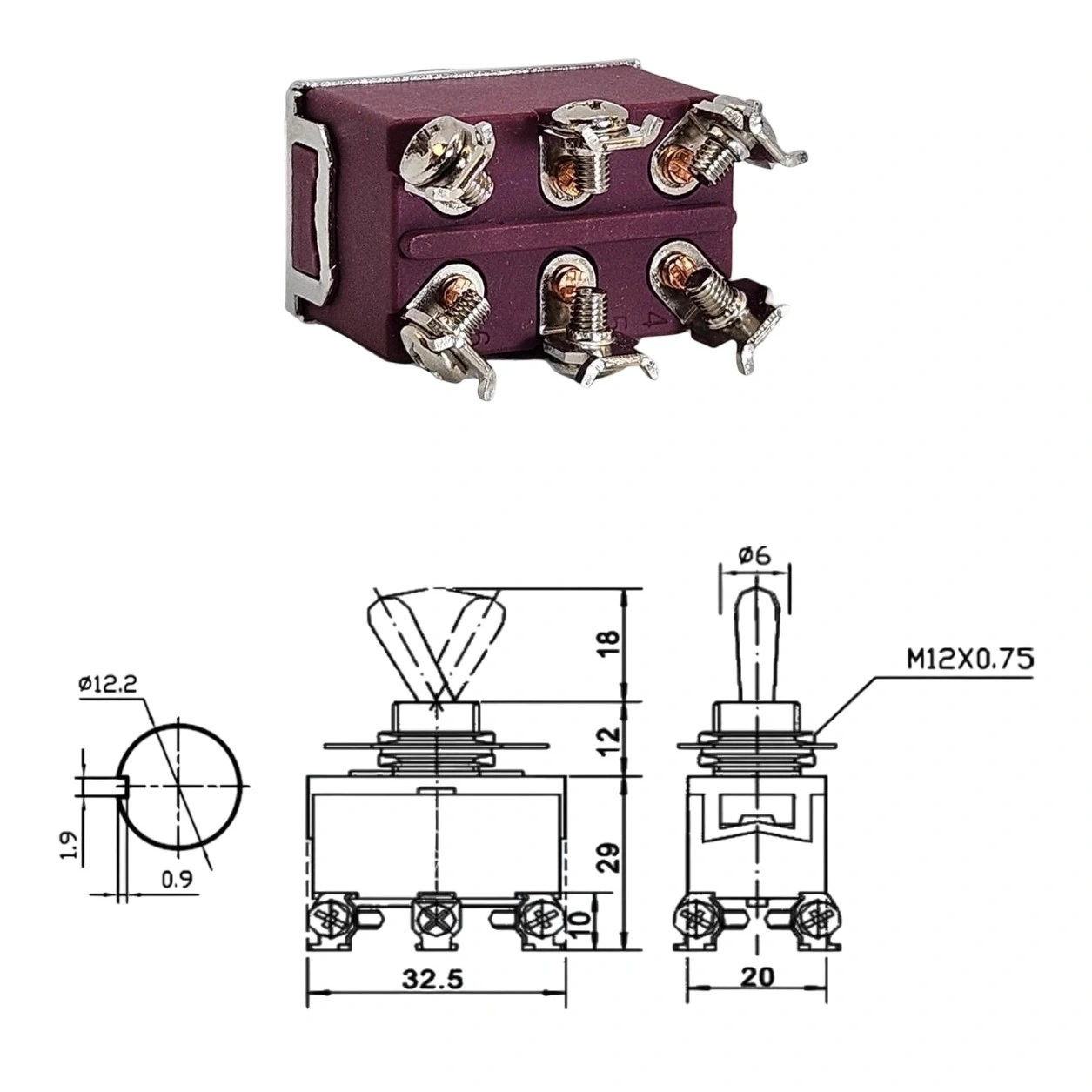

6 Pin DPDT Bağlantı Şeması

XT-22B toggle switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 bağlantı pini sunar. Bu pinlerin doğru anlaşılması önemlidir.

• Terminal 1 ve 4: Ortak (COM) bağlantı noktaları
• Terminal 2 ve 5: Kol ON konumundayken aktif olan kontaklar
• Terminal 3 ve 6: Normalde bağlantısız terminaller (OFF konumunda)

Standart kullanımda, güç kaynağınızı COM terminallerine (1 ve 4) bağlayın. Kontrol etmek istediğiniz cihazları veya devreleri ON konumunda aktif olan terminallere (2 ve 5) bağlayın. Bu yapı, iki bağımsız devreyi aynı anda kontrol etmenize olanak tanır. Çift devre kontrolü için, her bir kontak setini (1-2-3 ve 4-5-6) ayrı devreler için kullanın. Alternatif olarak, tek yüksek akımlı devre için aynı fonksiyondaki terminalleri paralel bağlayarak akım taşıma kapasitesini artırabilirsiniz.

Paket İçeriği

• 1 x IC-157S SWION Toggle Switch ON-OFF 15A 6P 12mm XT-22B
