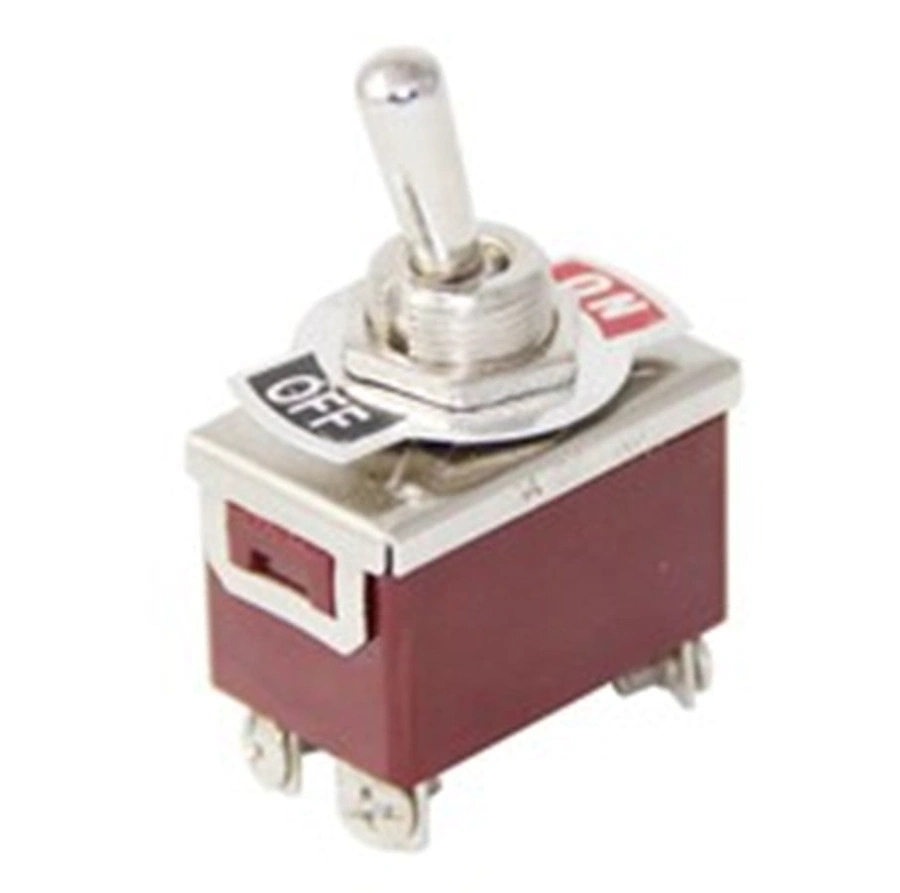

IC-156A Toggle Switch Büyük Boy Yaylı 15A 12mm 4P Vidalı On-Off

IC-156A Toggle Switch Büyük Boy Yaylı 15A 12mm 4P Vidalı ON-OFF

IC-156A Toggle Switch, büyük boyutlu ve dayanıklı bir toggle anahtarıdır. 4P (dört kutuplu) yapıya sahiptir ve ON-OFF (Açık-Kapalı) fonksiyonlarına sahiptir. 12mm vida ile monte edilir ve yaylı kontakları bulunmaktadır.

Elektronik projeleriniz ve kontrol panelleriniz için yüksek akım kapasiteli, dayanıklı ve yaylı yapıda bir toggle switch mi arıyorsunuz? IC-156A Büyük Boy Yaylı Toggle Switch, ON-OFF konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapına sahip bu büyük boy toggle switch, 15A akım değeri ve 4 pinli vidalı terminal yapısıyla yüksek güç gerektiren uygulamalarınız için ideal bir çözümdür.

Yaylı mekanizması sayesinde, bırakıldığında otomatik olarak OFF konumuna dönen bu toggle switch, güvenlik kritik uygulamalar ve geçici aktivasyon gerektiren sistemler için mükemmel performans sunar. Vidalı terminal bağlantıları, lehimleme gerektirmeden güvenli ve hızlı montaj imkanı sağlar. Büyük boyutlu kolu sayesinde kolay kullanım ve belirgin hissedilebilir geri bildirim sunar.

Teknik Özellikler

• Model: IC-156A
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: Yaylı ON-OFF (Basılı tutulduğunda ON, bırakıldığında OFF)
• Montaj Çapı: 12mm
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Terminal Sayısı: 4 Pin
• Terminal Tipi: Vidalı Bağlantı
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Aktüatör Tipi: Büyük Boy Kol
• Kol Uzunluğu: Yaklaşık 25-30mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >1000 MΩ
• Kontak Direnci: <20 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

• Yaylı Mekanizma: Bırakıldığında otomatik olarak OFF konumuna döner.
• Büyük Boy Kol: Kolay kullanım ve net kontrol hissi.
• Vidalı Terminal Bağlantısı: Lehim gerektirmeden kolay montaj.
• Yüksek Akım Kapasitesi: 15A değeri ile güçlü sistemleri kontrol.
• Dayanıklı Metal Yapı: Zorlu koşullarda uzun ömürlü kullanım.
• 4 Pin DPST Yapısı: İki bağımsız devreyi tek yönde kontrol.
• Yüksek Güvenilirlik: Güvenlik odaklı tasarım.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Belirgin tıklama hissi ve ses.
• Endüstriyel Kalite: Profesyonel uygulamalar için tasarlanmış.

İdeal Kullanım Alanları

• Güvenlik Kritik Sistemler: Kullanıcı müdahalesi gerektiren kontroller
• Endüstriyel Kontrol Panelleri: Makine başlatma ve durdurma kontrolleri
• Araç Modifikasyonları: Marş, far ve aksesuar kontrolleri
• Denizcilik Ekipmanları: Tekne kontrol sistemleri ve pompalar
• Yüksek Akımlı Sistemler: Motorlar ve güç ekipmanları
• DIY Elektronik Projeleri: Yüksek güç gerektiren uygulamalar
• Güç Kaynakları: Acil durum güç kontrolü
• Test Ekipmanları: Geçici aktivasyon gerektiren sistemler
• İnşaat Ekipmanları: İş makineleri ve elektrikli aletler
• Robotik Projeler: Güvenlik stop ve geçici hareket kontrolü

Montaj ve Kullanım İpuçları

Yaylı ON-OFF Mekanizması

Yaylı (momentary) ON-OFF mekanizması, toggle switchin sadece kol basılı tutulduğu sürece ON konumunda kalmasını sağlar. Kol bırakıldığında, dahili yay mekanizması sayesinde otomatik olarak OFF konumuna geri döner. Bu güvenlik odaklı tasarım, kullanıcı müdahalesi kesildiğinde sistemin otomatik olarak kapanmasını sağlar.

Bu mekanik yapı, acil durum kontrollerinde, güvenlik kritik operasyonlarda ve geçici aktivasyon gerektiren sistemlerde idealdir. Kullanıcının sürekli aktif olarak kontrolü sağlaması gerektiği durumlarda, kazara veya kontrolsüz çalışmanın önüne geçer. Büyük boy kol tasarımı, kolay erişim ve güçlü kavrama sağlarken, belirgin yay direnci kullanıcıya net bir geri bildirim sunar, böylece switch durumu her zaman belirgin şekilde hissedilebilir.

Vidalı Terminal Bağlantısı

IC-156A Toggle Switch, 4 adet vidalı terminal bağlantısı ile donatılmıştır. Bu bağlantı tipi, lehimleme gerektirmeden hızlı ve güvenli montaj imkanı sunar.

• Terminal 1 ve 3: Birinci devre bağlantı noktaları
• Terminal 2 ve 4: İkinci devre bağlantı noktaları

Vidalı terminaller, yüksek akımlı uygulamalarda lehimli bağlantılara göre daha güvenlidir. Vida başları gevşetilerek kablo uçları terminal deliklerine yerleştirilir ve ardından vidalar sıkılarak güvenli bir elektriksel bağlantı sağlanır. Bu sistem, sahada bakım ve değişiklik gerektiren uygulamalarda büyük kolaylık sağlar. Ayrıca, kalın kablolar için de uygundur, böylece 15A gibi yüksek akım değerleri için uygun kesitteki kablolar rahatça bağlanabilir.

Paket İçeriği

• 1 x IC-156A Toggle Switch Büyük Boy Yaylı 15A 12mm 4P Vidalı ON-OFF
