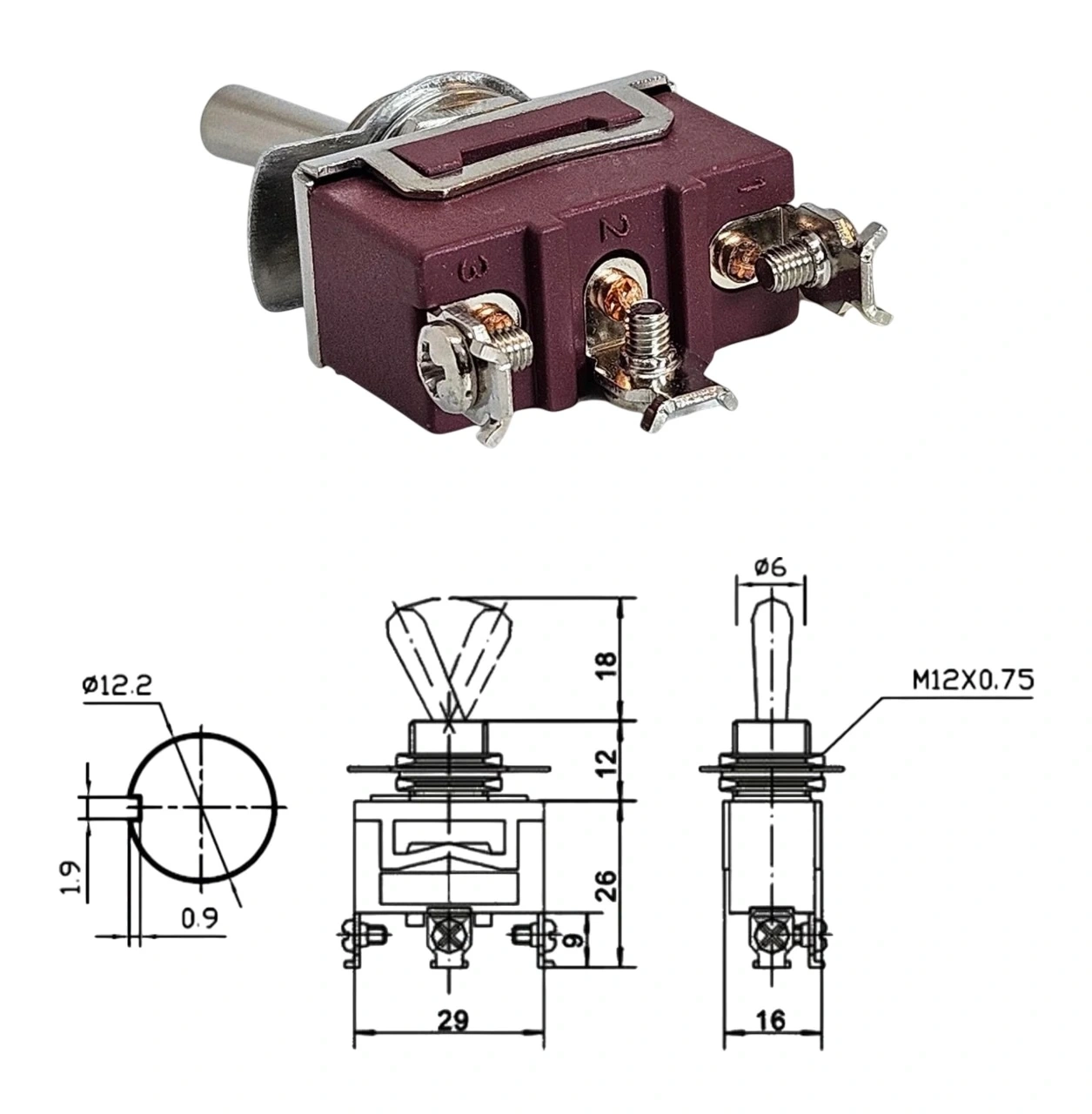

IC-155S SWION Toggle Switch Mom-Off-Mom Ø12mm 3P XT-13BF

IC-155S SWION Toggle Switch MOM-OFF-MOM 12mm 3P XT-13BF

IC-155S SWION Toggle Switch, 3 pinli bağlantıya sahip, geçici (momentary) çalışma modları ile işlevsel bir toggle anahtardır. MOM-OFF-MOM yapılandırması sayesinde, anahtar yalnızca etkinleştirildiğinde devreyi tamamlar ve bırakıldığında orta (kapalı) konuma geri döner. Bu özellik, geçici kontrol gerektiren uygulamalar için idealdir. Ø12mm XT-13BF modeli, dayanıklı malzemelerden üretilmiş olup hem endüstriyel hem de hobi projelerinde kullanılabilir.

Elektronik projeleriniz ve kontrol panelleriniz için yüksek kaliteli, yaylı ve çift yönlü bir toggle switch mi arıyorsunuz? IC-155S SWION Toggle Switch, MOM-OFF-MOM konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapı ve 3 pinli yapısıyla XT-13BF model kodlu bu toggle switch, güvenlik sistemleri ve geçici aktivasyon gerektiren uygulamalarınız için mükemmel bir çözümdür.

Her iki yönde de yaylı (momentary) çalışma prensibi sayesinde, bırakıldığında otomatik olarak OFF konumuna dönen bu switch, kullanıcı müdahalesi gerektiren güvenlik kritik sistemler için idealdir. Tek kutuplu çift yönlü (SPDT) yapısı ile basit devrelerde esnek kontrol imkanı sunarken, kompakt boyutu ve dayanıklı yapısı ile her türlü kontrol paneline uyum sağlar.

Teknik Özellikler

• Marka: SWION
• Model: IC-155S / XT-13BF
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: MOM-OFF-MOM (Yaylı-Kapalı-Yaylı)
• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 15-20mm
• Akım Kapasitesi: 10A
• Voltaj Değeri: 125V AC / 12V DC
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >1000 MΩ
• Kontak Direnci: <20 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

• Çift Yönlü Yaylı Yapı: Her iki konumda da bırakıldığında merkeze döner.
• Güvenlik Odaklı Tasarım: Kullanıcı kontrolü bıraktığında otomatik kapanma.
• SPDT Yapısı: Tek devre üzerinde iki farklı fonksiyon kontrolü.
• Kompakt Boyut: 12mm montaj çapı ile sınırlı alanlarda kullanım imkanı.
• Dayanıklı Metal Gövde: Uzun ömürlü ve sağlam yapı.
• Net Taktil Geri Bildirim: Belirgin tıklama hissi ve ses.
• Kolay Montaj: Standart ölçülerde panel montajı.
• Profesyonel Görünüm: Krom kaplama kol ile estetik tasarım.
• Yüksek Güvenilirlik: 30,000+ işlem döngüsü ile uzun kullanım ömrü.
• Çeşitli Uygulamalara Uygunluk: Geniş kullanım yelpazesi.

İdeal Kullanım Alanları

• Güvenlik Sistemleri: Kullanıcı müdahalesi gerektiren kontroller
• Motor Yön Kontrolü: Geçici hareket ve konumlandırma
• Araç Modifikasyonları: Geçici aktivasyon gerektiren aksesuarlar
• Endüstriyel Kontrol Panelleri: Makine başlatma/durdurma kontrolleri
• Robotik Projeler: Hassas hareket ve test kontrolleri
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Test Ekipmanları: Laboratuvar ve ölçüm cihazları
• Ses ve Aydınlatma Sistemleri: Geçici etkinleştirme kontrolleri
• Telsiz ve İletişim Cihazları: Push-to-talk tarzı kontroller
• Oyun ve Simülasyon Ekipmanları: Geçici hareket kontrolleri

Montaj ve Kullanım İpuçları

MOM-OFF-MOM Yapısı ve Avantajları

MOM-OFF-MOM konfigürasyonu, toggle switchin her iki yönde de yaylı (momentary) çalışmasını sağlayan özel bir tasarımdır. Kol herhangi bir yöne hareket ettirildiğinde, bırakıldığında otomatik olarak merkez (OFF) konumuna geri döner.

Bu yapı, kullanıcının switch kolunu aktif olarak tuttuğu sürece işlevin devam etmesini sağlar. Güvenlik kritik uygulamalarda, kullanıcı kontrolü bıraktığında sistemin otomatik olarak durması gerektiğinde ideal bir çözümdür. Ayrıca, iki farklı geçici fonksiyonu tek bir switch ile kontrol etme imkanı sunar, böylece panel alanından tasarruf sağlar. Motor kontrolü, hareket sistemleri, geçici sinyal gönderimi gibi uygulamalarda sıkça tercih edilir. Her iki yönde de yaylı yapısı, operatör hatası veya acil durum riskini azaltır.

3 Pin SPDT Bağlantı Şeması

XT-13BF toggle switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 bağlantı pini sunar. Bu terminallerin işlevlerini anlamak, doğru bağlantı için önemlidir.

• Orta Terminal: Ortak (COM) bağlantı noktası
• Üst Terminal: Kol yukarı pozisyonda iken aktif olan kontak
• Alt Terminal: Kol aşağı pozisyonda iken aktif olan kontak

Standart kullanımda, güç kaynağını COM terminaline bağlayın. Kontrol etmek istediğiniz cihazları veya devreleri ise diğer iki terminale bağlayın. MOM-OFF-MOM yapısında, kol bırakıldığında hiçbir kontak aktif olmayacaktır. Bu yapı, tek devre üzerinde iki farklı fonksiyonu geçici olarak kontrol etmenize olanak sağlar. Örneğin, bir motoru kol yukarıdayken ileri, aşağıdayken geri hareket ettirebilirsiniz.

Paket İçeriği

• 1 x IC-155S SWION Toggle Switch MOM-OFF-MOM 12mm 3P XT-13BF
