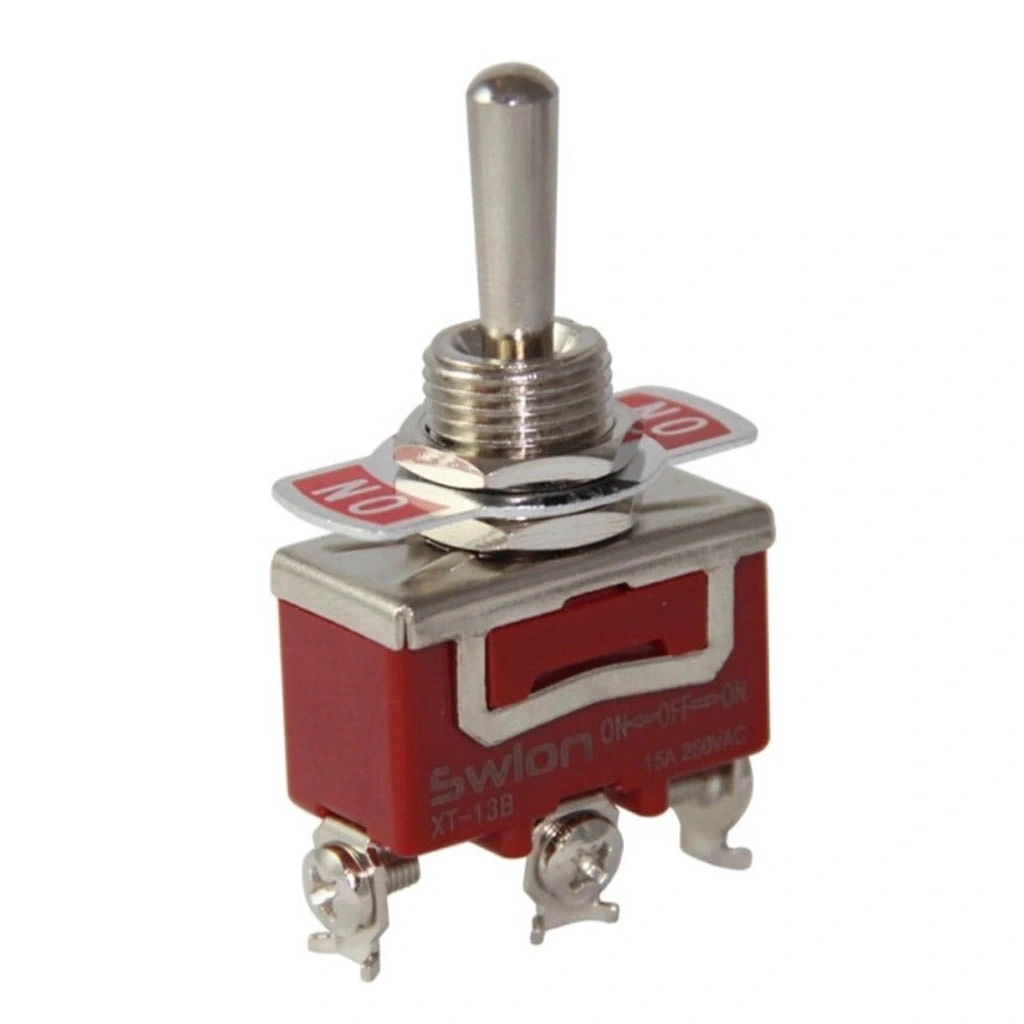

IC-153S Toggle Switch Büyük Boy Vidalı 3P 12mm 15A On-Off-On

IC-153S Toggle Switch Büyük Boy Vidalı 3P 12mm 15A On-Off-On

IC-153S Toggle Switch, büyük boyutlu ve dayanıklı bir toggle anahtarıdır. Üç konumlu (ON-OFF-ON) yapısı sayesinde çeşitli elektrik devreleri için kullanılabilir. Anahtarın vidalı bağlantıları güvenli bir elektrik bağlantısı sağlar.

IC-153S Toggle Switch, dayanıklı metal yapısı ve 15A yüksek akım kapasitesiyle endüstriyel ve hobi elektronik uygulamalarınız için ideal bir kontrol anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve ON-OFF-ON konfigürasyonuyla çok yönlü kontrol imkanı sunar.

Güçlü bir toggle switch arıyorsanız, IC-153S Toggle Switch üstün performansıyla projelerinize güç katacak. Büyük boy vidalı tasarımı ve sağlam metal yapısıyla zorlu koşullara dayanıklıdır. 15A akım kapasitesi, yüksek güç gerektiren uygulamalarda bile güvenilir anahtarlama sağlar.

ON-OFF-ON konfigürasyonu sayesinde üç farklı konumda çalışabilen bu toggle switch, motor yön kontrolü, aydınlatma sistemleri, güç kaynakları ve kontrol panelleri için mükemmel bir seçimdir. Büyük boy vidalı terminalleri, güvenli ve sağlam kablo bağlantısı sağlayarak profesyonel uygulamalarınızda güvenle kullanabilirsiniz.

Teknik Özellikler

• Model: IC-153S
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-ON
• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin (SPDT)
• Bağlantı Tipi: Vidalı Terminal
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Büyük Boy Metal
• Kol Uzunluğu: Yaklaşık 25mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Vidalı (Cıvatalı)

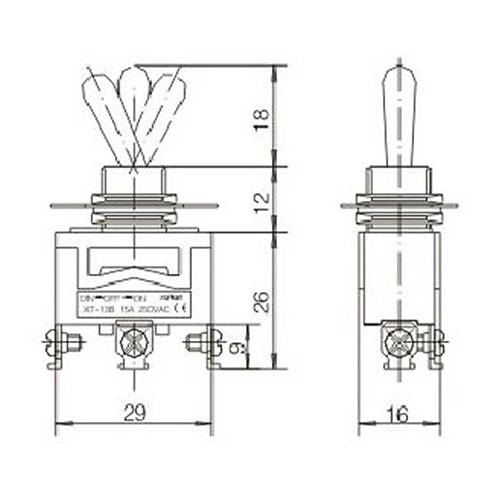

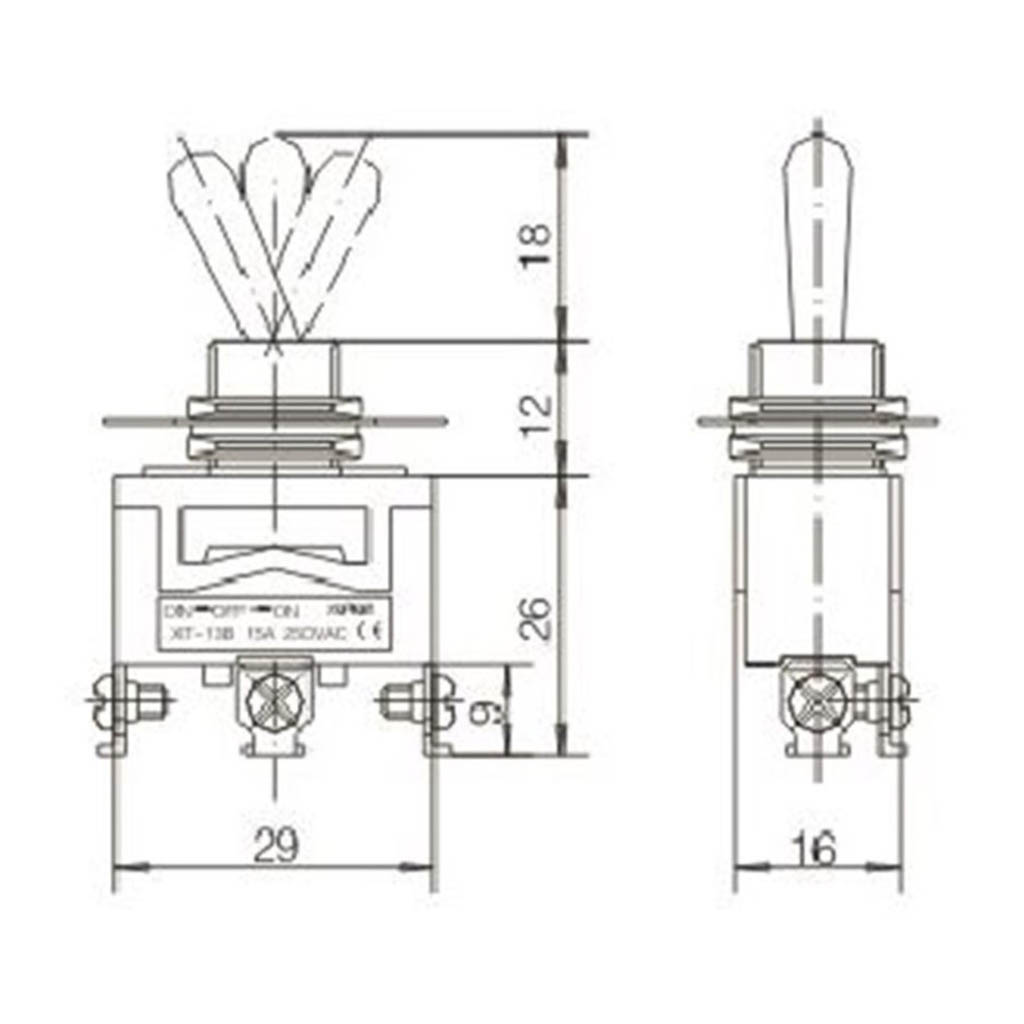

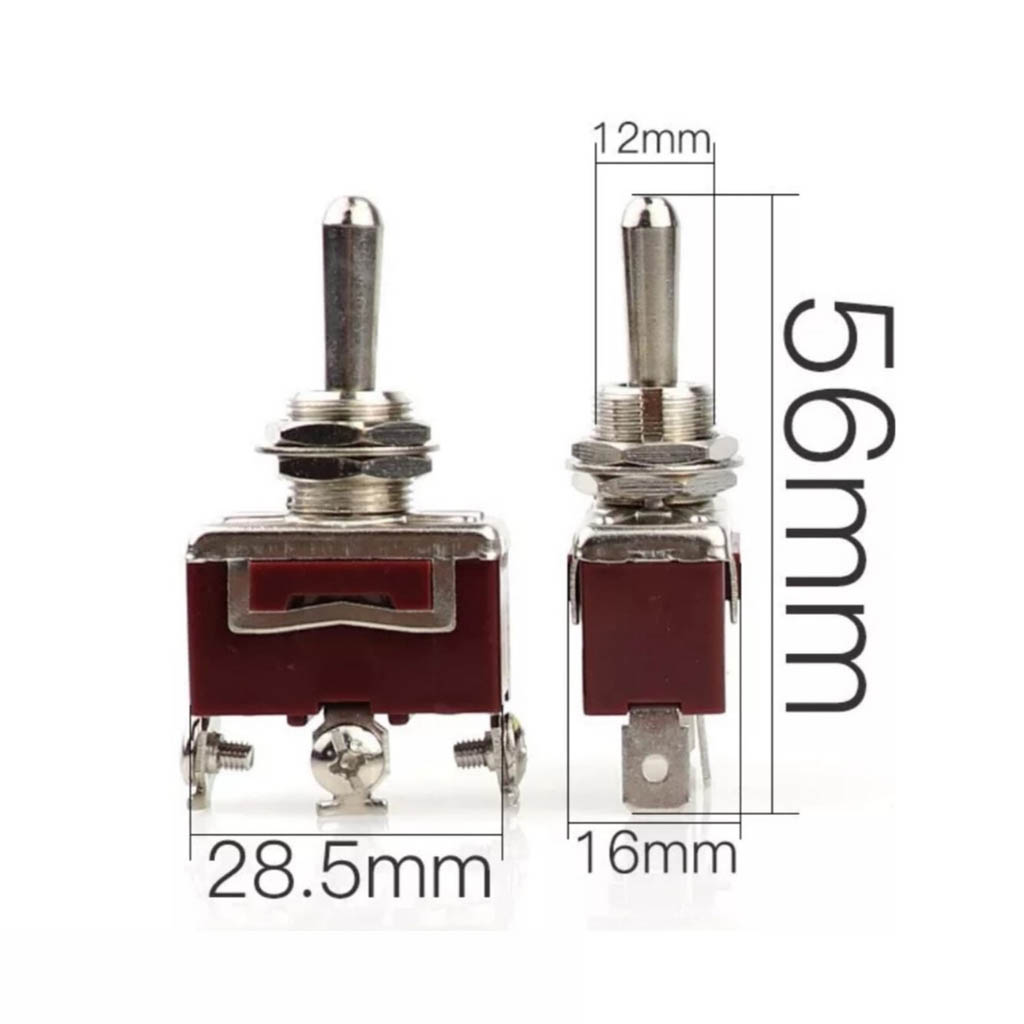

• Toplam Uzunluk: Yaklaşık 60mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 15A ile güçlü cihazları doğrudan kontrol edebilme.
• Vidalı Terminal Bağlantı: Lehimleme gerektirmeden güvenli kablo montajı.
• Üç Konumlu Çalışma: ON-OFF-ON yapısıyla çift yönlü kontrol imkanı.
• Dayanıklı Metal Gövde: Zorlu koşullarda uzun ömürlü performans.
• Büyük Boy Kol: Kolay kullanım için ergonomik tasarım.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Kolay Montaj: Somun-rondela sistemi ile panel kurulumu.
• Profesyonel Görünüm: Krom kaplama ile estetik tasarım.
• Çok Yönlü Uyumluluk: Çeşitli endüstriyel ve DIY uygulamalara uygun.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C çalışma sıcaklığı.
• Uzun Kullanım Ömrü: 50,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

• Motor Kontrol Sistemleri: İleri-geri yön kontrolü
• Güç Kaynakları: Açma-kapama ve mod seçimi
• Araç Modifikasyonları: Far, çalıştırma ve aksesuar kontrolü
• Tekne ve Deniz Araçları: Elektrik sistemi kontrolü
• Endüstriyel Kontrol Panelleri: Makine ve ekipman kontrolü
• Tarım Makineleri: Sulama pompaları ve elektrikli aksamlar
• İnşaat Ekipmanları: Taşınabilir güç sistemleri
• Aydınlatma Sistemleri: Çoklu aydınlatma modu seçimi
• DIY Elektronik Projeleri: Yüksek güçlü Arduino uygulamaları
• Güvenlik Sistemleri: Güç ve mod seçimi
• Ses Sistemleri: Amplifikatör ve hoparlör kontrolü
• Robotik Projeler: Yüksek güçlü motor kontrolleri

Montaj ve Kullanım İpuçları

ON-OFF-ON Çalışma Prensibi

ON-OFF-ON konfigürasyonu, toggle switchin üç farklı konumda çalışmasını sağlayan bir yapıdır. Bu düzen, kol orta konumdayken devrenin tamamen açık (OFF) olmasını, yukarı veya aşağı konumdayken ise devrenin iki farklı şekilde kapalı (ON) olmasını sağlar.

Bu yapı, çift yönlü kontrol gerektiren sistemler için idealdir. Örneğin bir DC motorun yönünü kontrol etmek, iki farklı devreyi ayrı ayrı aktifleştirmek veya çift modlu sistemleri yönetmek için kullanılabilir. ON-OFF-ON yapısı, sistemin tamamen kapalı kalabilmesi için güvenlik açısından da avantaj sağlar.

Vidalı Terminal Bağlantı Sistemi

IC-153S Toggle Switch, vidalı terminal bağlantı sistemi ile lehimleme gerektirmeden kablo montajı yapılabilme avantajı sunar. Bu sistem, yüksek akım uygulamalarında daha güvenilir bağlantı sağlar.

Vidalı terminaller, kablonun soyulmuş ucunu terminal içine yerleştirip vidayı sıkarak güvenli bir elektriksel bağlantı oluşturur. Bu sayede saha koşullarında kolay montaj ve demontaj yapılabilir, gerektiğinde kabloların değiştirilmesi basitleşir. Özellikle titreşimli ortamlarda, lehimli bağlantılara göre daha dayanıklı bir çözüm sunar.

Paket İçeriği

• 1 x IC-153S Toggle Switch Büyük Boy Vidalı 3P 12mm 15A On-Off-On
