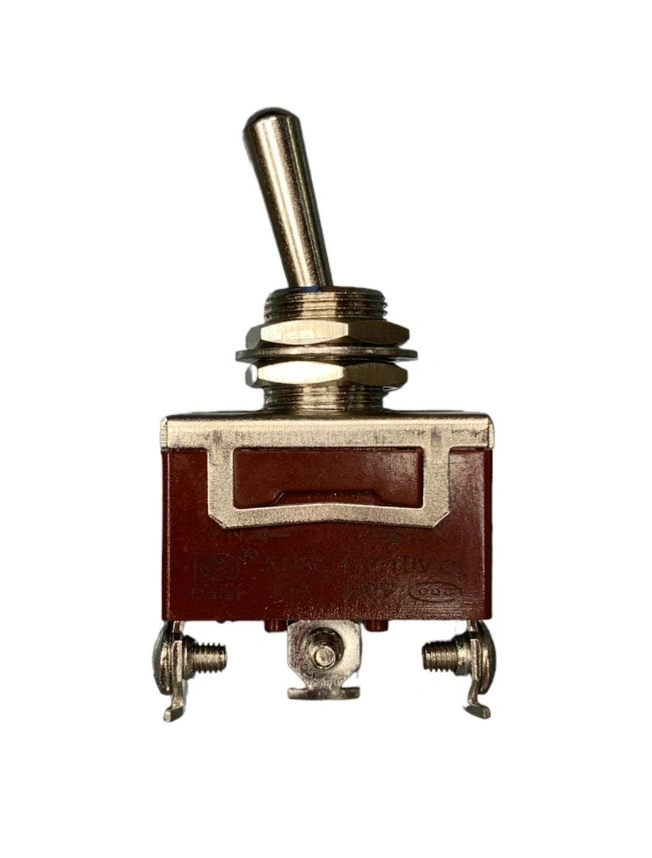

IC-153A Toggle Switch Büyük Boy Vidalı 3P 12mm Off-Mom

IC-153A Toggle Switch Büyük Boy Vidalı 3P 12mm Off-Mom

IC-153A Toggle Switch, büyük boyutlu ve dayanıklı bir toggle anahtarıdır. Üç konumlu (ON-OFF-ON) yapısıyla çeşitli elektrik devreleri için uygun bir seçenektir. Anahtarın vidalı bağlantıları güvenli bir elektrik bağlantısı sağlar.

IC-153A Toggle Switch, dayanıklı metal yapısı ve vidalı terminalleri sayesinde endüstriyel ve elektriksel uygulamalarınız için pratik bir kontrol anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve OFF-MOM (Kapalı-Yaylı) konfigürasyonuyla geçici kontrol gerektiren işlemler için idealdir.

Profesyonel projelere uygun bir toggle switch arıyorsanız, IC-153A Toggle Switch büyük boy tasarımı ve sağlam metal yapısıyla zorlu koşullara dayanıklı bir çözüm sunar. Vidalı terminalleri sayesinde lehimleme gerektirmeden güvenli kablo bağlantısı yapabilirsiniz.

OFF-MOM konfigürasyonu ile normalde kapalı konumda duran, basıldığında aktif olan ve bırakıldığında otomatik olarak kapalı konuma dönen bu toggle switch, güvenlik sistemleri, marş devreleri ve geçici aktivasyon gerektiren uygulamalar için mükemmel bir seçimdir.

Teknik Özellikler

• Model: IC-153A
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: OFF-MOM (Kapalı-Yaylı)
• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin (SPDT)
• Bağlantı Tipi: Vidalı Terminal
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Büyük Boy Metal
• Kol Uzunluğu: Yaklaşık 25mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Vidalı (Cıvatalı)
• Toplam Uzunluk: Yaklaşık 60mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Yaylı (Momentary) Yapı: Bırakıldığında otomatik kapanma özelliği.
• Vidalı Terminal Bağlantı: Lehimleme gerektirmeden güvenli kablo montajı.
• Güvenlik Odaklı Tasarım: Kullanıcı kontrolü bırakınca otomatik kapanma.
• Yüksek Akım Kapasitesi: 15A ile güçlü cihazları kontrol edebilme.
• Dayanıklı Metal Gövde: Zorlu koşullarda uzun ömürlü performans.
• Büyük Boy Kol: Kolay kullanım için ergonomik tasarım.
• SPDT Yapısı: Tek anahtarla iki farklı devre kontrolü.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Belirgin tıklama hissi ve ses.
• Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
• Profesyonel Görünüm: Krom kaplama kol ile estetik tasarım.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C çalışma sıcaklığı.

İdeal Kullanım Alanları

• Araç Marş Sistemleri: Geçici çalıştırma kontrolleri
• Vinç ve Kaldırma Sistemleri: Anlık hareket kontrolü
• Güvenlik Sistemleri: Anlık aktifleştirme gerektiren durumlar
• Endüstriyel Makineler: Geçici test ve aktivasyon
• Tekne ve Deniz Araçları: Su pompası ve trim sistemleri
• Hidrolik Sistemler: Valf kontrolü
• Acil Durum Devreleri: Kullanıcı bırakınca devreden çıkan sistemler
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Test Ekipmanları: Geçici test fonksiyonları
• Ses Sistemleri: Geçici ses aktivasyonu
• Robotik Projeler: Anlık hareket kontrolü
• Tarım Ekipmanları: Anlık sistem aktivasyonu

Montaj ve Kullanım İpuçları

OFF-MOM Çalışma Prensibi

OFF-MOM konfigürasyonu, toggle switchin normalde kapalı (OFF) durumda olmasını ve sadece kullanıcı tarafından aktif tutulduğu sürece açık (ON) kalmasını sağlayan bir yapıdır. Kol bırakıldığında, dahili bir yay mekanizması sayesinde otomatik olarak kapalı konuma geri döner.

Bu yapı, sürekli gözetim altında tutulması gereken veya kazara aktif kalmaması gereken sistemler için idealdir. Operator tarafından bilinçli olarak kontrol edilmesi gereken kritik işlevlerde güvenlik sağlar ve sistemin sadece kullanıcı müdahalesi ile çalışmasını garanti eder.

3 Pin SPDT Bağlantı Şeması

IC-153A Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısıyla 3 pin bağlantı sunar. Bu yapıdaki terminallerin doğru anlaşılması, switchin verimli kullanımı için önemlidir.

• Orta Terminal: Ortak (COM) bağlantı noktası
• Alt Terminal: Normalde Açık (NO) kontak - kol basılı tutulduğunda aktif olur
• Üst Terminal: Normalde Kapalı (NC) kontak - kol normal konumdayken aktif

Standart kullanımda, güç kaynağını COM terminaline bağlayın. Geçici olarak kontrol etmek istediğiniz cihazı NO kontağına bağlayın. NC kontağına bağlanan cihaz ise switch basılı olmadığında çalışır, basıldığında devreden çıkar. Bu terminal düzeni, tek anahtarla alternatifli kontrol imkanı sunar.

Paket İçeriği

• 1 x IC-153A Toggle Switch Büyük Boy Vidalı 3P 12mm Off-Mom
