IC-152S SWION Toggle Switch On-Off 15A 3P Ø12mm XT12-B

IC-152S SWION Toggle Switch ON-OFF 15A 3P 12mm XT12-B

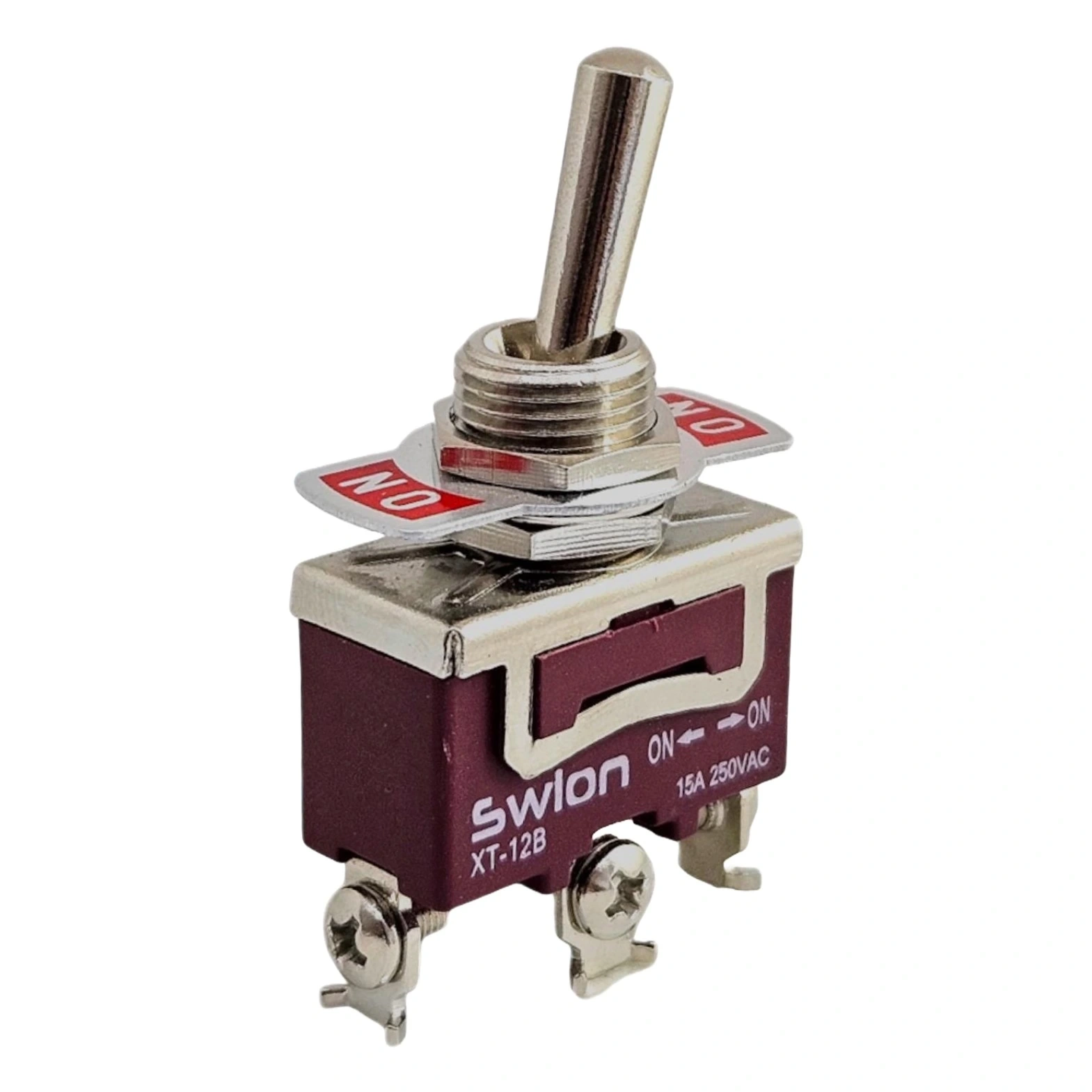

IC-152S SWION Toggle Switch, yüksek performanslı, 15 Amper kapasitesine sahip 3 kutuplu (3P) bir ON-OFF anahtardır. Kompakt tasarımı, dayanıklı yapısı ve Ø12mm montaj çapı sayesinde çeşitli elektronik cihazlar ve kontrol sistemleri için ideal bir seçimdir. Üst düzey kalite sunarak endüstriyel ve ev kullanımı için uygundur.

IC-152S SWION Toggle Switch, dayanıklı metal yapısı ve 15A yüksek akım kapasitesiyle elektronik projeleriniz için güvenilir bir kontrol anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve ON-OFF konfigürasyonu ile temel açma/kapama işlemleri için idealdir.

Kaliteli bir toggle switch arıyorsanız, IC-152S SWION Toggle Switch sağlam yapısı ve endüstriyel kalitesiyle projelerinize profesyonel bir dokunuş katacaktır. XT12-B model kodlu bu anahtar, 3 pinli SPDT yapısıyla daha esnek kontrol imkanı sunar.

ON-OFF konfigürasyonuyla temel anahtarlama işlevini yerine getiren bu toggle switch, kontrol panelleri, araç modifikasyonları, aydınlatma sistemleri ve elektronik projelerde güvenle kullanılabilir. Metal gövdesi ve kaliteli üretimi sayesinde zorlu koşullarda bile güvenilir performans sağlar.

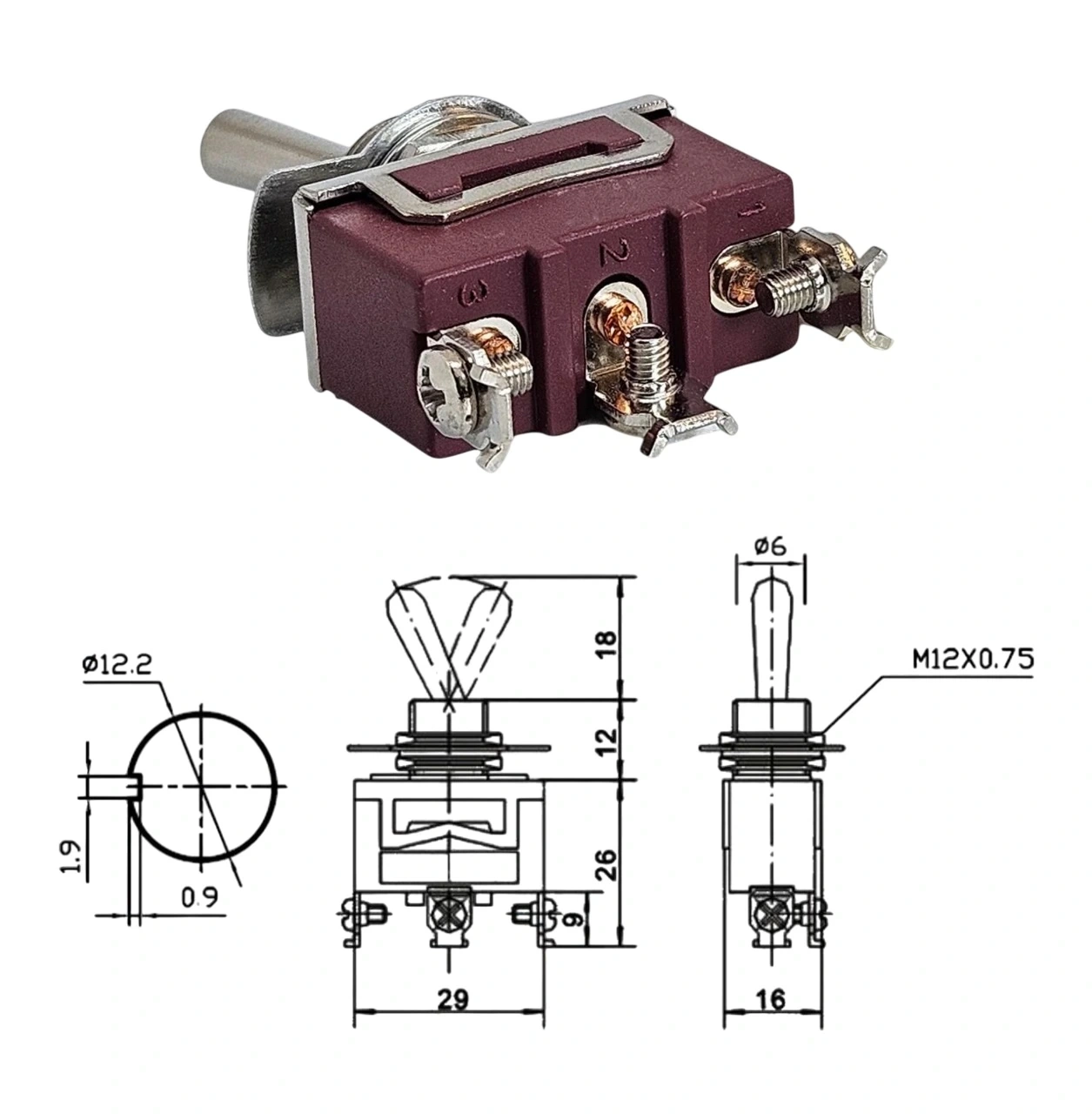

Teknik Özellikler

• Model: IC-152S / XT12-B
• Marka: SWION
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin (SPDT)
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 20mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 45mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 15A ile güçlü cihazları doğrudan kontrol edebilme.
• SPDT Yapısı: 3 pin ile esnek bağlantı seçenekleri.
• Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
• Dayanıklı Metal Gövde: Zorlu koşullarda uzun ömürlü performans.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Kolay Montaj: Somun-rondela sistemi ile panel kurulumu.
• Profesyonel Görünüm: Krom kaplama ile estetik tasarım.
• Çok Yönlü Uyumluluk: Çeşitli elektronik projelere uygun tasarım.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C çalışma sıcaklığı.
• Uzun Kullanım Ömrü: 50,000+ işlem döngüsü kapasitesi.
• Uygun Maliyet: Kaliteli yapı ile ekonomik fiyat dengesi.

İdeal Kullanım Alanları

• Kontrol Panelleri: Ekipman açma/kapama kontrolü
• Araç Modifikasyonları: Far, aksesuar ve ekipman kontrolü
• Aydınlatma Sistemleri: Lamba ve LED sistemleri
• Güç Kaynakları: Ana güç açma/kapama işlevi
• İndikatör Sistemleri: 3 pin yapısı ile gösterge kontrolü
• Endüstriyel Ekipmanlar: Basit kontrol devreleri
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Tekne ve Deniz Araçları: Elektrik sistemi kontrolü
• Tarım Ekipmanları: Pompa ve motor kontrolü
• İnşaat Ekipmanları: Taşınabilir elektrikli aletler
• Güvenlik Sistemleri: Alarm ve sensör güç kontrolü
• Ses Sistemleri: Amplifikatör ve hoparlör kontrolü

Montaj ve Kullanım İpuçları

ON-OFF Çalışma Prensibi

ON-OFF konfigürasyonu, toggle switchin iki konumlu çalışmasını sağlayan temel bir yapıdır. Yukarı konumda devre kapalı (ON), aşağı konumda ise açık (OFF) durumdadır. Bu temel mekanizma, güvenilir güç kontrolü için idealdir.

Bu toggle switch 3 pinli SPDT yapısına sahiptir. ON konumunda orta pin ile bir uç terminal arasında bağlantı sağlanırken, OFF konumunda orta pin ile diğer uç terminal arasında bağlantı kurulur. Bu sayede tek kol hareketi ile alternatifli kontrol imkanı sunar.

3 Pin SPDT Bağlantı Yapısı

IC-152S Toggle Switch, SPDT (Tek Kutuplu Çift Atım) yapısıyla 3 pin bağlantı sunar. Bu yapı, tek bir anahtarla daha esnek kontrol imkanı verir.

SPDT yapısında, orta terminal ortak (COM) bağlantıdır. ON konumunda COM ile bir uç terminal arasında bağlantı kurulurken, OFF konumunda COM ile diğer uç terminal arasında bağlantı sağlanır. Bu sayede tek anahtarla iki farklı devreyi alternatifli olarak kontrol edebilirsiniz. Örneğin, bir pozisyonda cihazı çalıştırırken, diğer pozisyonda gösterge ışığını aktif edebilirsiniz.

Paket İçeriği

• 1 x IC-152S SWION Toggle Switch ON-OFF 15A 3P 12mm XT12-B
