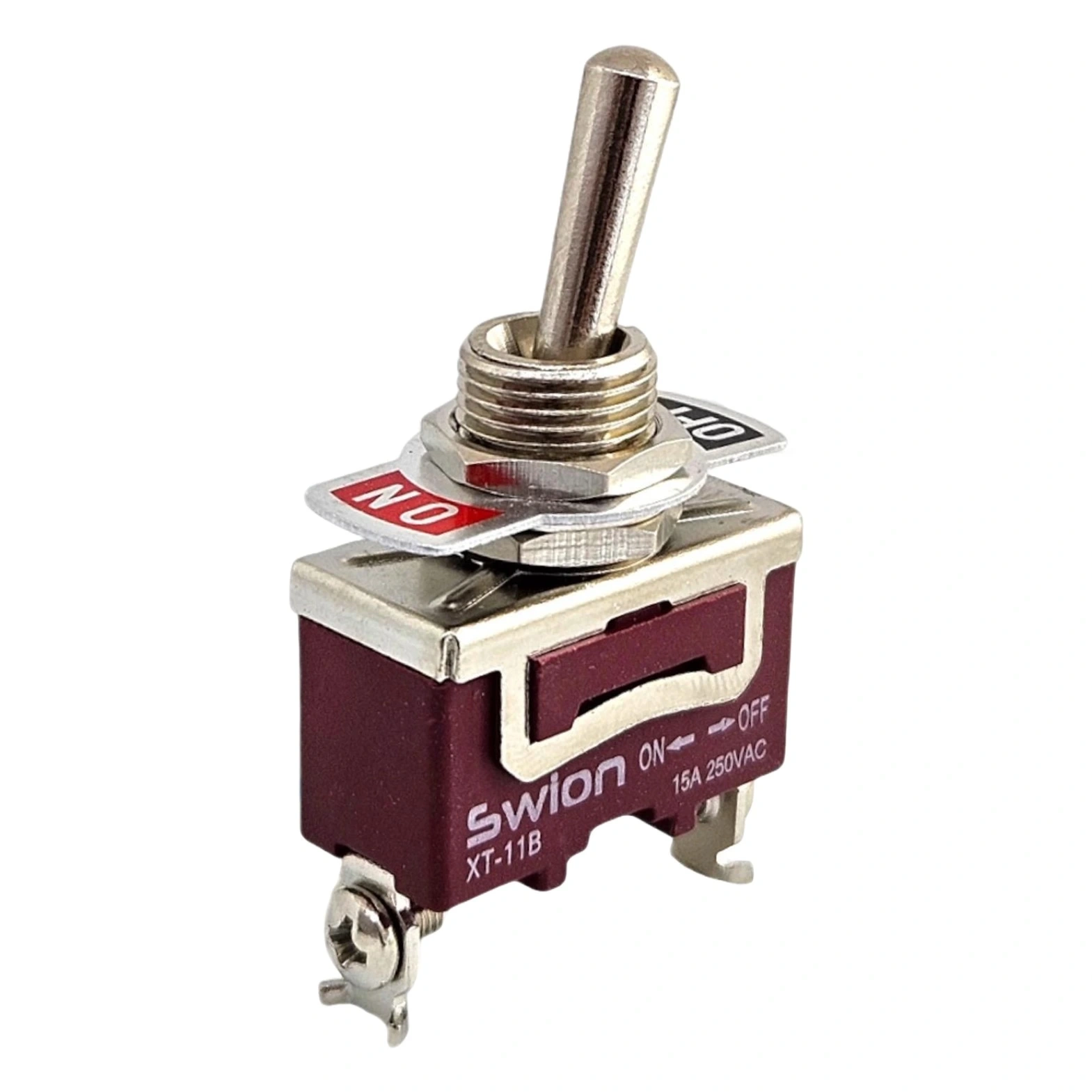

IC-152S-2 SWION Toggle Switch On-Off 15A 2P Ø12mm XT11-B

IC-152S-2 SWION Toggle Switch ON-OFF 15A 2P 12mm XT11-B

IC-152S-2 SWION Toggle Switch, 15 Amper akım taşıma kapasitesine sahip, çift kutuplu (2P) bir ON-OFF anahtardır. Kompakt ve dayanıklı bir yapıya sahip olan bu toggle anahtar, yüksek performans gerektiren devrelerde kullanılmak üzere tasarlanmıştır. Ø12mm montaj çapı ile çeşitli kontrol panelleri ve cihazlara kolay entegrasyon sağlar.

IC-152S-2 SWION Toggle Switch, dayanıklı metal yapısı ve 15A yüksek akım kapasitesiyle elektronik projeleriniz için kullanışlı bir kontrol anahtarıdır. 12mm montaj çapı, 2 pinli bağlantı ve ON-OFF konfigürasyonu ile temel açma/kapama işlemleri için idealdir.

Güvenilir bir toggle switch arıyorsanız, IC-152S-2 SWION Toggle Switch sağlam yapısı ve endüstriyel kalitesiyle beklentilerinizi karşılayacaktır. XT11-B model kodlu bu anahtar, 15A akım kapasitesi ile güçlü cihazları doğrudan kontrol edebilme imkanı sunar.

ON-OFF konfigürasyonuyla en temel anahtarlama işlevini kusursuz yerine getiren bu toggle switch, kontrol panelleri, araç modifikasyonları, aydınlatma kontrol sistemleri ve hobi elektronik projeleri için mükemmel bir seçimdir. Metal gövdesi ve kaliteli üretimi sayesinde uzun ömürlü kullanım sunar.

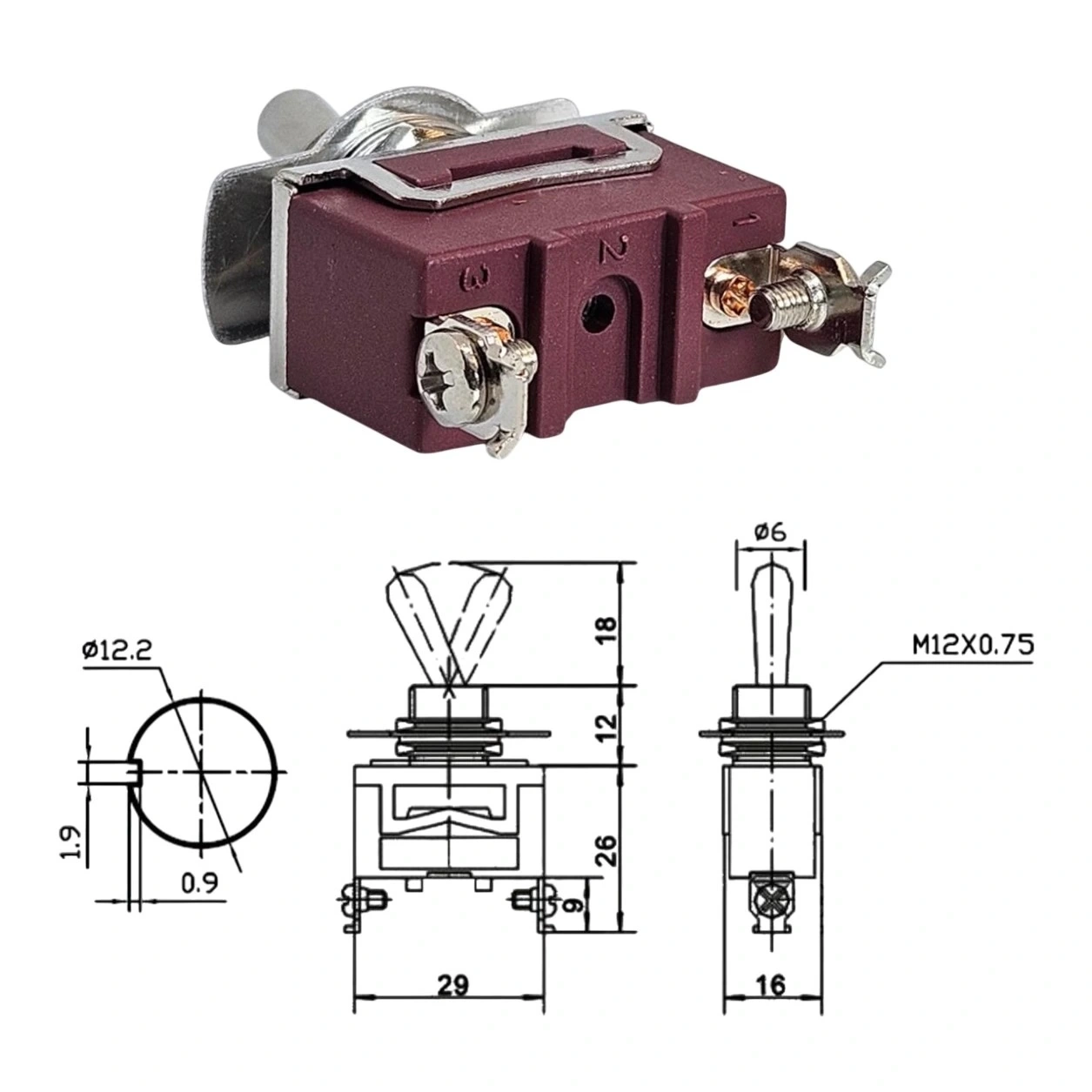

Teknik Özellikler

• Model: IC-152S-2 / XT11-B
• Marka: SWION
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Montaj Çapı: 12mm
• Terminal Sayısı: 2 Pin (SPST)
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 20mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 45mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 15A ile güçlü cihazları doğrudan kontrol edebilme.
• Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
• Dayanıklı Metal Gövde: Zorlu koşullarda uzun ömürlü performans.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Kolay Montaj: Somun-rondela sistemi ile panel kurulumu.
• Profesyonel Görünüm: Krom kaplama ile estetik tasarım.
• SPST Yapısı: Basit ve güvenilir devre kontrolü.
• Çok Yönlü Uyumluluk: Çeşitli elektronik projelere uygun tasarım.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C çalışma sıcaklığı.
• Uzun Kullanım Ömrü: 50,000+ işlem döngüsü kapasitesi.
• Uygun Maliyet: Kaliteli yapı ile ekonomik fiyat dengesi.

İdeal Kullanım Alanları

• Kontrol Panelleri: Ekipman açma/kapama kontrolü
• Araç Modifikasyonları: Far, aksesuar ve ekipman kontrolü
• Aydınlatma Sistemleri: Lamba ve LED sistemleri
• Güç Kaynakları: Ana güç açma/kapama işlevi
• Endüstriyel Ekipmanlar: Basit kontrol devreleri
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Tekne ve Deniz Araçları: Elektrik sistemi kontrolü
• Tarım Ekipmanları: Pompa ve motor kontrolü
• İnşaat Ekipmanları: Taşınabilir elektrikli aletler
• Güvenlik Sistemleri: Alarm ve sensör güç kontrolü
• Ses Sistemleri: Amplifikatör ve hoparlör kontrolü
• Oyun ve Simülasyon Ekipmanları: Güç ve işlev kontrolü

Montaj ve Kullanım İpuçları

ON-OFF Çalışma Prensibi

ON-OFF konfigürasyonu, toggle switchin iki konumlu çalışmasını sağlayan temel bir yapıdır. Yukarı konumda devre tamamen kapalı (ON), aşağı konumda ise tamamen açık (OFF) durumdadır. Bu basit ancak güvenilir mekanizma, temel güç kontrolü için idealdir.

Switch ON konumunda iken iki terminal arasında elektriksel bağlantı sağlar, böylece akım geçişine izin verir. OFF konumunda ise terminaller arasındaki bağlantı tamamen kesilir. Bu kesin kesim özelliği, güvenlik açısından önemlidir ve sistemin tamamen izole edilmesini sağlar.

2 Pin SPST Bağlantı Yapısı

IC-152S-2 Toggle Switch, SPST (Tek Kutuplu Tek Atım) yapısıyla 2 pin bağlantı sunar. Bu basit yapı, tek devre için güvenilir açma-kapama kontrolü sağlar.

Bu bağlantı tipinde, anahtar kapalı (ON) konumdayken iki terminal arasında elektrik akışı sağlanır. Açık (OFF) konumda ise akım tamamen kesilir. Bu yapı, basit güç kontrolü ve izolasyon gerektiren tüm uygulamalar için idealdir. Karmaşık bağlantı gerektirmediğinden kullanımı ve kurulumu son derece kolaydır.

Paket İçeriği

• 1 x IC-152S-2 SWION Toggle Switch ON-OFF 15A 2P 12mm XT11-B
