IC-151 Toggle Switch On-Off Ø12mm 6P KN3C-202P

Q: DPST (Çift Kutuplu Tek Atım) toggle switch ne işe yarar?

DPST yapısı tek bir anahtar hareketiyle iki bağımsız devreyi aynı anda kontrol eder. Elektriksel olarak izole edilmiş devreleri eş zamanlı açıp kapatabilir. Stereo ses sistemleri, çift beslemeli devreler ve güvenlik uygulamaları için idealdir. İki ayrı switch kullanmak yerine alan tasarrufu sağlar.

Q: 6 pinli toggle switchin pin bağlantıları nasıl yapılır?

6 pin, iki grup halinde düzenlenmiştir. İlk üç pin bir devre için, diğer üç pin ikinci devre içindir. Her grupta ortak (COM) pin güç kaynağına, diğer pinler kontrol edilecek devrelere bağlanır. Grupların birbirini etkilememesi için bağlantılar izole şekilde yapılmalıdır.

Q: Bu switch ile stereo ses sistemi kontrolü nasıl yapılır?

İlk grup pinleri sağ kanal için, ikinci grup pinleri sol kanal için kullanın. Her grubun ortak (COM) pini güç kaynağına, diğer pinler hoparlör veya amplifikatör bağlantılarına gider. Tek switch ile hem sağ hem sol kanalı eş zamanlı açıp kapatabilirsiniz.

Q: DPST ve DPDT arasındaki fark nedir?

DPST (Çift Kutuplu Tek Atım) iki bağımsız devre için basit açma/kapama sağlar. DPDT (Çift Kutuplu Çift Atım) ise iki bağımsız devreyi alternatifli olarak kontrol eder. DPST 6 pin içerir, DPDT ise genellikle 8 pin içerir. DPST daha basit kontrol için, DPDT ise yön değiştirmeli kontrol için uygundur.

Q: 6A akım kapasitesi hangi uygulamalar için yeterlidir?

6A kapasite 12V sistemlerde 72W güce kadar yeterlidir. LED aydınlatmalar, küçük fanlar, düşük güçlü amplifikatörler, mini motorlar, sensör devreleri ve çoğu DIY elektronik proje için uygundur. Yüksek güç gerektiren uygulamalarda röle kullanılmalıdır.

Q: KN3C-202P model kodu ne anlama gelir?

KN3C-202P endüstriyel model kodudur. KN3C üretici veya seri kodunu, 202P ise özel model numarasını belirtir. P harfi genellikle pole (kutup) sayısını gösterir, bu durumda çift kutuplu yapıyı ifade eder. Yedek parça arayanlar için referans numarasıdır.

Q: Bu switch Arduino projelerinde nasıl kullanılır?

Çift devre kontrolü gerektiren Arduino projelerinde idealdir. Bir devre Arduino beslemesi için, diğeri harici devre kontrolü için kullanılabilir. Alternatif olarak iki farklı sensör veya aktüatör grubunu kontrol edebilir. Pull-up dirençleri ile dijital giriş olarak kullanılabilir.

Q: DPST toggle switch ile çift LED kontrolü nasıl yapılır?

Her grup için bir LED devresi bağlayın. İlk grup ile kırmızı LED, ikinci grup ile yeşil LED kontrol edilebilir. Her LED devresine uygun akım sınırlayıcı direnç eklemeyi unutmayın. Switch ON konumundayken her iki LED de yanar, OFF konumunda her ikisi de söner.

VoltajPuan : 275

Fiyat	:	0,90 USD + KDV
İndirimli Fiyat (%20,6)	:	0,72 USD + KDV Kazancınız 0,19 USD
KDV Dahil	:	33,02 TL

Ürüne Oy Verin

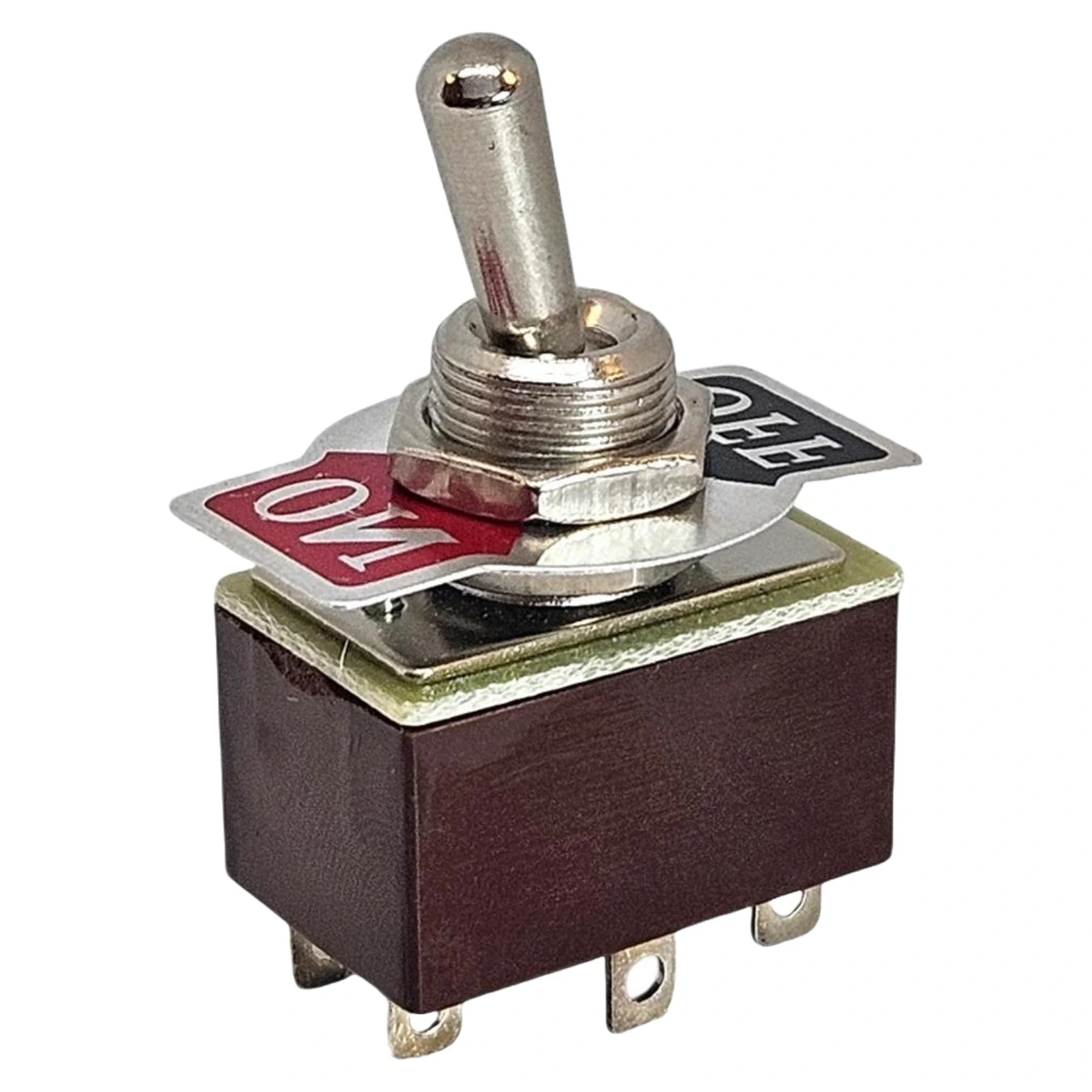

IC-151 Toggle Switch ON-OFF 12mm 6P KN3C-202P

IC-151 Toggle Switch 6P ON-OFF Ø12mm KN3C-202P, yaygın olarak endüstriyel ve elektronik projelerde kullanılan, yüksek güvenilirlik ve dayanıklılık sunan bir anahtardır. Bu anahtar, 6 pinli yapısı ile çoklu bağlantı imkanı sunar ve on/off (açma/kapama) işlevi ile kullanıcılara kontrol sağlar.

12mm çapındaki toggle switch, özellikle sınırlı alanlarda tercih edilir. Anahtar, hem devre açma hem de kapama işlevi için ideal olup, çeşitli uygulamalarda uzun süreli kullanım için uygundur.

IC-151 Toggle Switch, 6 pin yapısı ve çift kutuplu tasarımıyla elektronik projeleriniz için çok yönlü bir kontrol anahtarıdır. 12mm montaj çapı ve ON-OFF konfigürasyonu ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Çift devre kontrolü gerektiren uygulamalar için ideal bir toggle switch arıyorsanız, IC-151 Toggle Switch KN3C-202P model kod ile çözüm sunmaktadır. DPST (Çift Kutuplu Tek Atım) yapısı sayesinde tek bir anahtar hareketiyle iki bağımsız devreyi eş zamanlı olarak kontrol edebilirsiniz.

ON-OFF konfigürasyonu ile temel açma/kapama işlevini yerine getiren bu 6 pinli toggle switch, karmaşık kontrol sistemleri, güvenlik uygulamaları, ses sistemleri ve çift beslemeli elektronik projeler için ideal bir seçimdir. Kompakt boyutu ve çok yönlülüğü ile kontrol panel tasarımlarında alan tasarrufu sağlar.

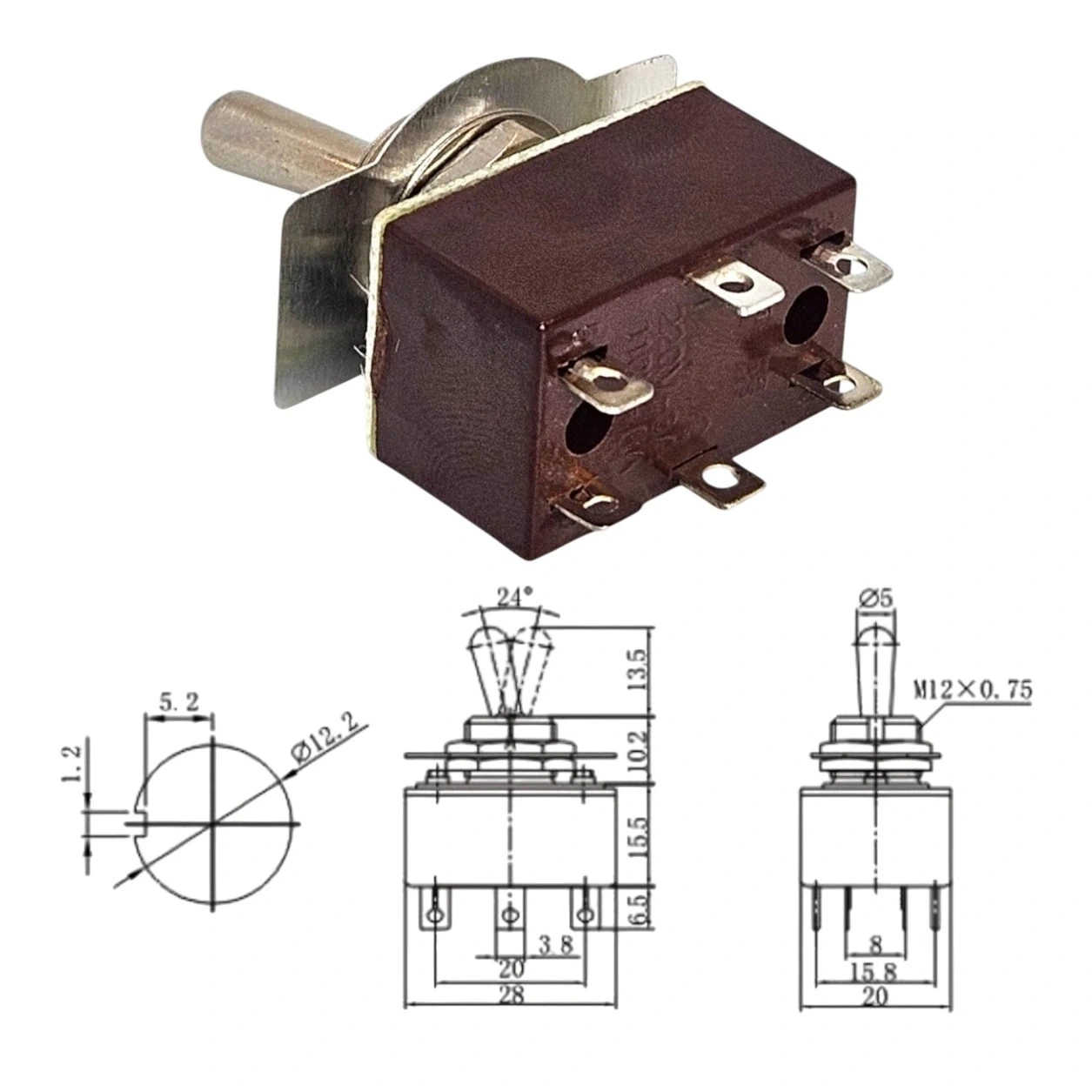

Teknik Özellikler

Model: IC-151 / KN3C-202P
Tip: Toggle Switch (Kollu Anahtar)
Konfigürasyon: ON-OFF
Kontak Düzeni: DPST (Çift Kutuplu Tek Atım)
Montaj Çapı: 12mm
Terminal Sayısı: 6 Pin
Akım Kapasitesi: 6A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Standart Metal
Kol Uzunluğu: Yaklaşık 15mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >30,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +70°C
Bağlantı Tipi: Lehim terminali
Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Çift Devre Kontrolü: Tek hareketle iki bağımsız devreyi kontrol edebilme.
DPST Yapısı: İki ayrı devreyi izole şekilde yönetme imkanı.
Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
Standart Tasarım: Yaygın projelere uyumlu ölçüler.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Ekonomik Çözüm: İki switch yerine tek switch kullanım avantajı.
Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.
Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında çalışma.
Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

Stereo Ses Sistemleri: Sağ ve sol kanal kontrolü
Çift Beslemeli Devreler: Pozitif/negatif hat kontrolü
Güvenlik Sistemleri: Ana ve yedek güç kontrolü
DIY Elektronik Projeleri: Çift devre gerektiren uygulamalar
Laboratuvar Ekipmanları: İkili sistem kontrolü
Test Cihazları: Çift fonksiyon kontrolü
Hobi Projeleri: Çift motor veya LED kontrolü
Kontrol Panelleri: Kompakt çift sistem kontrolü
Aydınlatma Sistemleri: İki bağımsız hat kontrolü
Eğitim Setleri: Çift devre çalışmaları
Simülasyon Ekipmanları: Çift sistem aktivasyonu
Küçük Elektrikli Cihazlar: Çift fonksiyon gerektiren uygulamalar

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde 12mm delik açın ve switchi önden yerleştirin. Arkadan rondela ve somunu takıp uygun sıkılıkta sabitleyin. 6 pin bağlantısında pin gruplarını doğru tanımlayın: 1-2 ve 3-4 bir grup, 5-6 ve 7-8 diğer grup şeklindedir. İki bağımsız devre bağlantısı yaparken devrelerin birbirini etkilememesine dikkat edin. Terminal bağlantıları için kaliteli lehim kullanın ve soğuk lehim oluşumunu engelleyin.

DPST (Çift Kutuplu Tek Atım) Yapısı

IC-151 Toggle Switch, DPST (Çift Kutuplu Tek Atım) yapısı sayesinde tek bir anahtarla iki bağımsız devrenin eş zamanlı kontrolünü sağlar. Bu yapı, birbirinden elektriksel olarak izole edilmiş iki ayrı devreyi aynı anda açıp kapatabilme imkanı verir.

6 pin yapısı, iki devre için üçer pin şeklinde düzenlenmiştir. Her bir devre, kendi içinde bağımsız olarak çalışır ancak aynı anahtar hareketiyle kontrol edilir. Bu sayede, örneğin hem anahtarlama hem de gösterge devrelerini veya iki farklı ses kanalını tek bir switch ile kontrol edebilirsiniz.

6 Pin Bağlantı Sistemi

IC-151 Toggle Switch, 6 pinli bağlantı sistemi ile çift devre kontrolü için tasarlanmıştır. Bu pin düzeni, iki bağımsız devre için gereken tüm bağlantıları sağlar.

Pin bağlantıları genellikle iki grup halinde düzenlenmiştir. İlk üç pin bir devre için, diğer üç pin ikinci devre içindir. Her grupta ortak (COM) ve normalde açık/kapalı (NO/NC) yapıya göre bağlantılar yapılabilir. Kol ON konumunda iken her iki devrede de elektrik akışı sağlanır, OFF konumunda ise her iki devre de kesilir. Bu yapı, kompakt tasarımlarda çift devre kontrolü gerektiren tüm uygulamalar için ideal bir çözümdür.

Paket İçeriği

1 x IC-151 Toggle Switch ON-OFF 12mm 6P KN3C-202P
