IC-148J Pedal Switch Yaylı Ø12mm PBS-24B-4SW

Q: Yaylı pedal switch ile sürekli kontrol nasıl sağlanır?

Yaylı pedal sürekli kontrol için elektronik kilitleme devresi eklenebilir. Basit bir flip-flop veya latch devresi kullanarak, ilk basışta aktif olan ve ikinci basışta devreden çıkan bir sistem oluşturabilirsiniz. Alternatif olarak mikrodenetleyici ile yazılımsal kilitleme yapılabilir.

Q: Yaylı (momentary) ve kalıcılı (latching) pedal arasındaki fark nedir?

Yaylı pedal sadece basılı tutulduğunda aktiftir, bırakıldığında otomatik kapanır. Kalıcılı pedal ise basıldığında kilitlenir ve ikinci bir basışa kadar aktif kalır. Yaylı pedal güvenlik sistemleri ve geçici kontroller için, kalıcılı pedal sürekli çalışması gereken sistemler için uygundur.

Q: Yaylı pedal switch ile sustain pedalı nasıl yapılır?

Yaylı pedal switchi uygun bir muhafazaya monte edin. Bir ucunu synthesizer/klavyenin sustain girişine, diğer ucunu ortak pine (genellikle GND) bağlayın. Standart 6.3mm mono jak kablosu kullanabilirsiniz. Pedala basıldığında sustain aktifleşir, bırakıldığında otomatik devre dışı kalır.

Q: SPST pedal switchin bağlantı şeması nasıldır?

SPST pedal switchte sadece iki pin vardır. Pedala basılmadığında pimler arasında bağlantı yoktur (açık devre). Basıldığında iki pin arasında elektrik akışı sağlanır (kapalı devre). Polarite önemli değildir, pimler değiştirilebilir. Temel açma/kapama işlevi için idealdir.

Q: Pedal switchin 3A akım kapasitesi nelere yeterlidir?

3A kapasite küçük LED aydınlatmalar, müzik ekipmanları, sinyal kontrol devreleri ve düşük güçlü elektronik sistemler için yeterlidir. 12V sistemlerde 36W güce kadar uygundur. Daha yüksek güçlü cihazlar için röle eklenmelidir.

Q: Pedal switch için uygun muhafaza nasıl seçilir?

Dayanıklı metal veya sağlam plastik muhafaza tercih edin. Ergonomik şekilli, ayakla basıldığında kaymayan yapıda olmalıdır. Switchin sığacağı kadar iç hacme sahip olmalıdır. Altında kaymaz lastik pedler bulunması kullanım kolaylığı sağlar.

Q: PBS-24B-4SW model kodu ne anlama gelir?

PBS pedal buton switch anlamına gelir, 24B boyut ve seri kodudur, 4SW ise normalde açık yaylı modeli belirtir. Bu kod üretici referans numarasıdır. Benzer modelleri karşılaştırırken veya yedek parça ararken bu kodu kullanabilirsiniz.

Q: Bu pedal switchi Arduino ile nasıl kullanabilirim?

Bir pini Arduino GND pinine, diğer pini 10k? pull-up direnci üzerinden dijital pine bağlayın. INPUT_PULLUP modu da kullanılabilir. Pedala basıldığında pin LOW, basılmadığında HIGH değeri okur. Debounce (titreşim önleme) kodu eklemek doğru okuma sağlar.

VoltajPuan : 749

Fiyat	:	2,44 USD + KDV
İndirimli Fiyat (%20,1)	:	1,95 USD + KDV Kazancınız 0,49 USD
KDV Dahil	:	89,93 TL

Ürüne Oy Verin

IC-148J Pedal Switch Yaylı 12mm PBS-24B-4SW

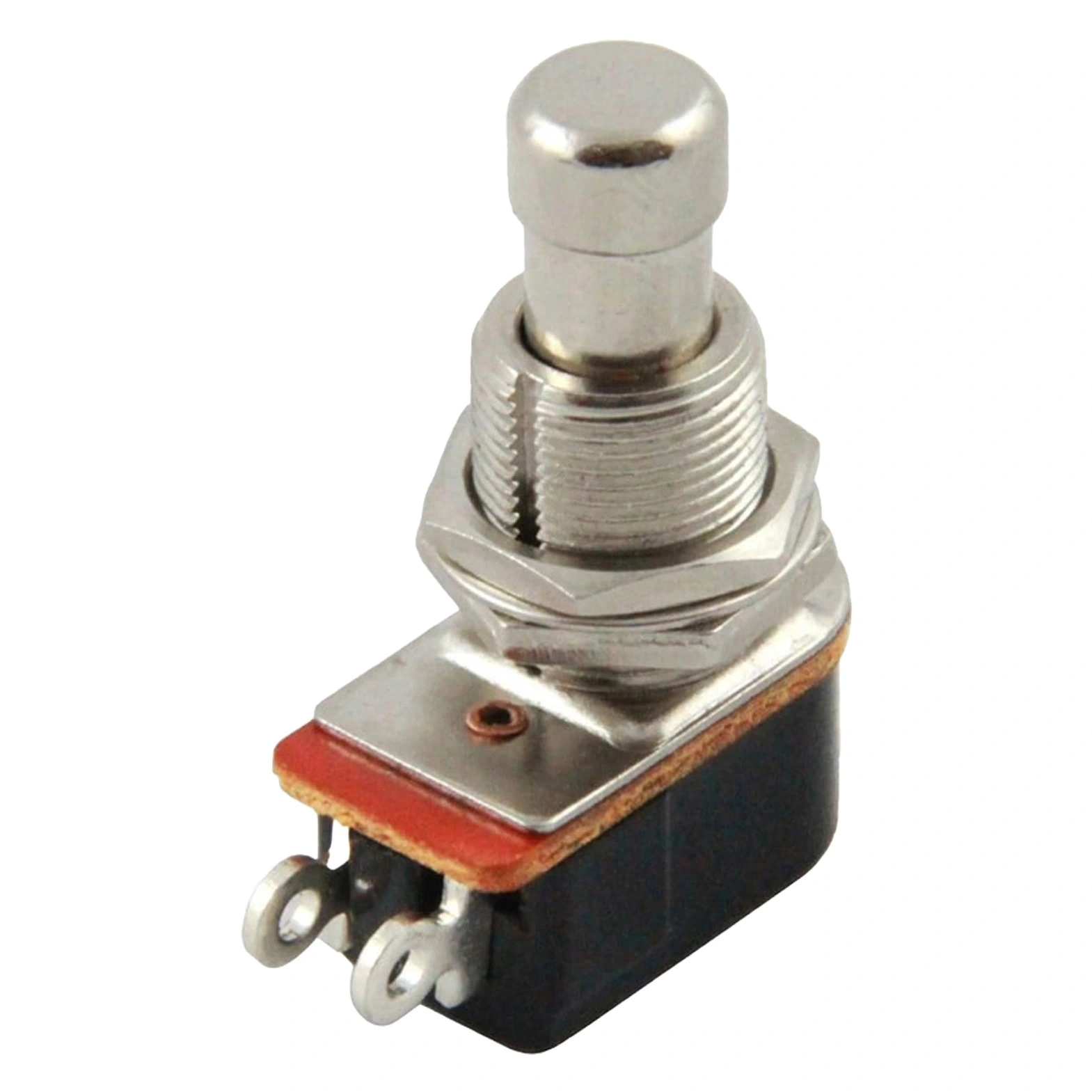

IC-148J Pedal Switch, yaylı yapısı ve Ø12mm yuvarlak tasarımıyla kullanıcı dostu bir anahtar çözümüdür. PBS-24B-4SW modeli, manuel basmalı çalıştırma mekanizması sayesinde kısa süreli devre aktivasyonu için idealdir. Ergonomik tasarımı ve dayanıklılığı ile endüstriyel ve hobi uygulamalarında sıkça tercih edilir.

IC-148J Pedal Switch, yaylı (momentary) yapısı ve pratik tasarımıyla elektronik projelerinizde geçici kontrol imkanı sunan bir ayak pedalı anahtarıdır. 12mm montaj çapı ve sadece basılı tutulduğunda aktif olan mekanizması ile müzik ekipmanları ve çeşitli kontrol uygulamaları için idealdir.

Güvenilir ve kullanışlı bir anlık pedal anahtarı arıyorsanız, IC-148J Pedal Switch PBS-24B-4SW model kodu ile projeleriniz için doğru seçimdir. Yaylı (momentary) yapısı sayesinde pedala basıldığında aktifleşir, bırakıldığında otomatik olarak eski konumuna döner.

Geçici kontrol gerektiren uygulamalar için tasarlanan bu pedal switch, müzik sustain pedalları, tıbbi ekipmanlar, dikiş makineleri ve anlık aktivasyon gerektiren tüm sistemler için pratik bir çözümdür. Metal gövdesi ve sağlam mekanizması uzun ömürlü ve güvenilir kullanım sunar.

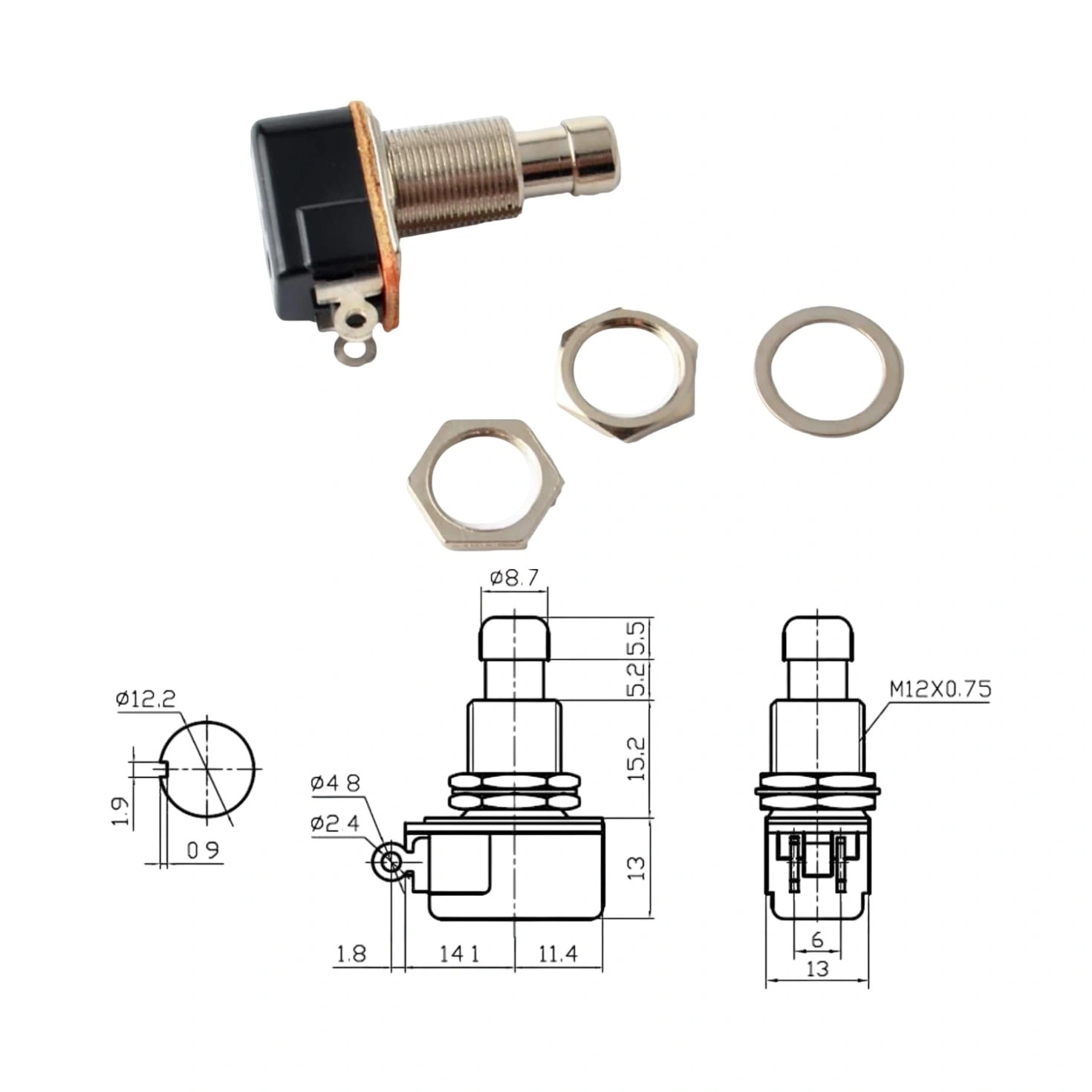

Teknik Özellikler

Model: IC-148J / PBS-24B-4SW
Tip: Pedal Switch (Ayak Pedalı Anahtarı)
Mekanizma: Yaylı (Momentary) - Anlık
Montaj Çapı: 12mm
Terminal Sayısı: 2 Pin
Kontak Düzeni: SPST (Tek Kutuplu Tek Atım)
Kontak Tipi: NO (Normalde Açık)
Akım Kapasitesi: 3A
Voltaj Değeri: 125V AC / 12V DC
Pedal Tipi: Basma Yüzeyli
Gövde Malzemesi: Metal (Çelik)
Kontak Malzemesi: Gümüş Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >100,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +70°C
Bağlantı Tipi: Lehim terminali
Toplam Yükseklik: Yaklaşık 30mm
Taban Boyutu: Yaklaşık 23mm x 18mm
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Yaylı Mekanizma: Sadece basılı tutulduğunda aktif, bırakılınca otomatik kapanır.
Eller Serbest Kullanım: Ayakla kontrol sayesinde eller başka işlemler için serbest kalır.
Basit 2 Pin Yapısı: Kolay bağlantı ve devre entegrasyonu.
Geniş Basma Yüzeyi: Ayakla kolay basma ve hassas kontrol.
Metal Gövde: Dayanıklı yapı ve uzun ömürlü kullanım.
Güvenlik Odaklı: Kullanıcı kontrolü bırakınca otomatik kapanma.
Kompakt Tasarım: Az yer kaplayan yapı ile kolay yerleştirme.
Net Mekanik Geri Bildirim: Basıldığında belirgin tıklama hissi.
Yüksek Mekanik Ömür: 100,000+ işlem döngüsü kapasitesi.
Çok Yönlü Uygulama: Müzik, medikal ve endüstriyel kullanıma uygun.
Uyumlu Standart: 12mm montaj çapı ile standart uygulamalara uygun.
Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.

İdeal Kullanım Alanları

Müzik Ekipmanları: Sustain pedalları, geçici efektler
Tıbbi Cihazlar: Anlık kontrol gerektiren medikal ekipmanlar
Dikiş Makineleri: Ayak kontrollü hız ayarı
Kayıt Stüdyoları: Geçici ses kontrolü
Endüstriyel Kontrol: Güvenlik ve operatör kontrol sistemleri
Taşlama ve Kesim Makineleri: Anlık çalıştırma güvenliği
Laboratuvar Ekipmanları: Anlık aktivasyon gerektiren cihazlar
DIY Elektronik Projeleri: Geçici kontrol gerektiren uygulamalar
Sunum Sistemleri: Geçici slayt kontrolü
Fotoğraf Ekipmanları: Deklanşör kontrolü
Güvenlik Sistemleri: Acil durum kontrolleri
Hobi Robotik: Anlık hareket kontrolü

Montaj ve Kullanım İpuçları

İpucu: Montaj için kutu veya muhafazada 12mm delik açın ve switchi içeriden yerleştirin. Terminal bağlantıları için kaliteli lehim kullanın. 2 pinli basit yapı polarite gerektirmez, herhangi bir pin güç kaynağına, diğeri kontrol edilecek cihaza bağlanabilir. Yaylı yapı nedeniyle sürekli kontrol için elektronik kilitleme devresi ekleyebilirsiniz. Uzun süreli kullanımda yay yorulmasını önlemek için gereksiz basınçtan kaçının. Metal muhafaza kullanıyorsanız, elektriksel yalıtım sağlayın.

Yaylı (Momentary) Mekanizma

IC-148J Pedal Switch, yaylı (momentary) mekanizması sayesinde sadece basılı tutulduğunda aktif olur ve bırakıldığında otomatik olarak eski konumuna döner. Bu özellik, geçici kontrol gerektiren uygulamalar için idealdir.

Yaylı yapı, özellikle güvenlik gerektiren sistemlerde ve kullanıcı kontrolünün sürekli olması gereken durumlarda büyük avantaj sağlar. Operatörün pedala basması durduğu anda sistemin otomatik olarak kapanması, acil durumlarda hızlı müdahale imkanı verir. Mekanik yay sistemi sayesinde elektrik kesintilerinden etkilenmez ve fail-safe (hata güvenlikli) çalışma sağlar.

SPST 2 Pin Bağlantı Sistemi

IC-148J Pedal Switch, SPST (Tek Kutuplu Tek Atım) yapısı ile 2 pinli basit bir bağlantı sistemi sunar. Bu yapı, temel açma/kapama işlevi için idealdir ve bağlantı kolaylığı sağlar.

2 pin bağlantıda, pedala basılmadığında iki terminal arasında bağlantı yoktur (normalde açık). Pedala basıldığında ise iki terminal arasında elektrik akışı sağlanır. Bu basit sistem, anlık kontrol gerektiren tüm uygulamalar için uygundur. Polarite gerektirmemesi sayesinde bağlantı hatasını minimuma indirir. Özellikle tek fonksiyon kontrolü gerektiren uygulamalarda pratik ve güvenilir çözüm sunar.

Paket İçeriği

1 x IC-148J Pedal Switch Yaylı 12mm PBS-24B-4SW

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Pedal Switch

Kaliteli ve çeşitli pedal switch ürünlerimizle projelerinize ayak kontrolü ekleyin. Müzik ekipmanları ve kontrol sistemleri için ideal çözümler.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-148J Pedal Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

Yaylı pedal switch ile sürekli kontrol nasıl sağlanır?

Yaylı pedal sürekli kontrol için elektronik kilitleme devresi eklenebilir. Basit bir flip-flop veya latch devresi kullanarak, ilk basışta aktif olan ve ikinci basışta devreden çıkan bir sistem oluşturabilirsiniz. Alternatif olarak mikrodenetleyici ile yazılımsal kilitleme yapılabilir.

Yaylı (momentary) ve kalıcılı (latching) pedal arasındaki fark nedir?

Yaylı pedal sadece basılı tutulduğunda aktiftir, bırakıldığında otomatik kapanır. Kalıcılı pedal ise basıldığında kilitlenir ve ikinci bir basışa kadar aktif kalır. Yaylı pedal güvenlik sistemleri ve geçici kontroller için, kalıcılı pedal sürekli çalışması gereken sistemler için uygundur.

Yaylı pedal switch ile sustain pedalı nasıl yapılır?

Yaylı pedal switchi uygun bir muhafazaya monte edin. Bir ucunu synthesizer/klavyenin sustain girişine, diğer ucunu ortak pine (genellikle GND) bağlayın. Standart 6.3mm mono jak kablosu kullanabilirsiniz. Pedala basıldığında sustain aktifleşir, bırakıldığında otomatik devre dışı kalır.

SPST pedal switchin bağlantı şeması nasıldır?

SPST pedal switchte sadece iki pin vardır. Pedala basılmadığında pimler arasında bağlantı yoktur (açık devre). Basıldığında iki pin arasında elektrik akışı sağlanır (kapalı devre). Polarite önemli değildir, pimler değiştirilebilir. Temel açma/kapama işlevi için idealdir.

Pedal switchin 3A akım kapasitesi nelere yeterlidir?

3A kapasite küçük LED aydınlatmalar, müzik ekipmanları, sinyal kontrol devreleri ve düşük güçlü elektronik sistemler için yeterlidir. 12V sistemlerde 36W güce kadar uygundur. Daha yüksek güçlü cihazlar için röle eklenmelidir.

Pedal switch için uygun muhafaza nasıl seçilir?

Dayanıklı metal veya sağlam plastik muhafaza tercih edin. Ergonomik şekilli, ayakla basıldığında kaymayan yapıda olmalıdır. Switchin sığacağı kadar iç hacme sahip olmalıdır. Altında kaymaz lastik pedler bulunması kullanım kolaylığı sağlar.

PBS-24B-4SW model kodu ne anlama gelir?

PBS pedal buton switch anlamına gelir, 24B boyut ve seri kodudur, 4SW ise normalde açık yaylı modeli belirtir. Bu kod üretici referans numarasıdır. Benzer modelleri karşılaştırırken veya yedek parça ararken bu kodu kullanabilirsiniz.

Bu pedal switchi Arduino ile nasıl kullanabilirim?

Bir pini Arduino GND pinine, diğer pini 10kΩ pull-up direnci üzerinden dijital pine bağlayın. INPUT_PULLUP modu da kullanılabilir. Pedala basıldığında pin LOW, basılmadığında HIGH değeri okur. Debounce (titreşim önleme) kodu eklemek doğru okuma sağlar.
