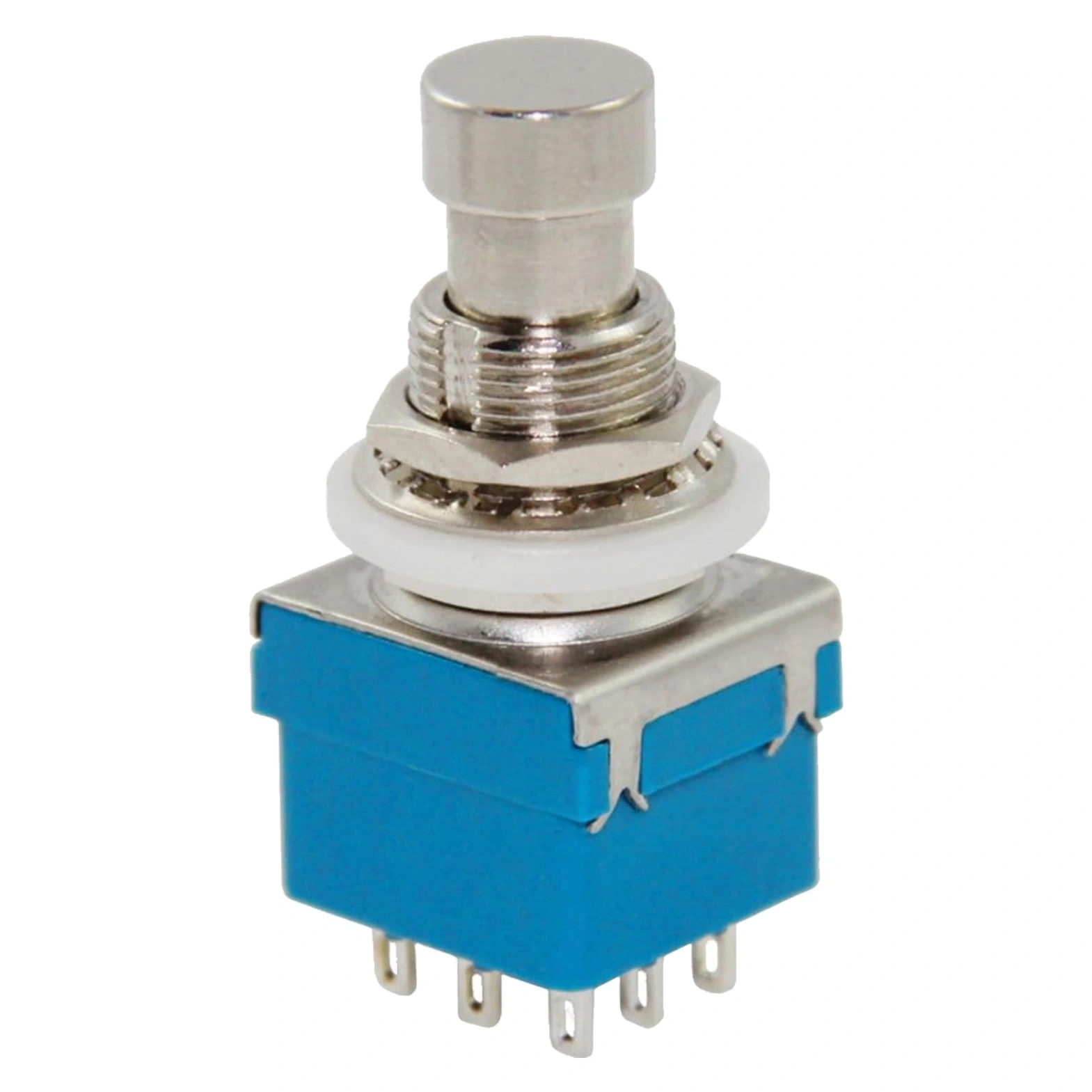

IC-148J-9 Pedal Switch Kalıcılı 9P Ø12mm PBS-24-302

IC-148J-9 Pedal Switch Kalıcılı 9P 12mm PBS-24-302

IC-148J-9 Pedal Switch, Ø12 mm çapında, kalıcılı (latched) çalışma mekanizmasına sahip, 9 pinli bağlantı özellikleri sunan bir pedal anahtarıdır. Yüksek akım ve dayanıklılık gerektiren devrelerde tercih edilen bu model, sağlam yapısıyla uzun süreli kullanım sağlar. Özellikle gitar pedalları, ses sistemleri ve endüstriyel kontrol uygulamaları gibi alanlarda kullanılabilir.

IC-148J-9 Pedal Switch, kalıcılı yapısı ve çok pinli tasarımıyla elektronik projelerinizde esnek kontrol imkanı sunan özel bir ayak pedalı anahtarıdır. 12mm montaj çapı, 9 pinli bağlantı ve bastığınızda kilitlenen mekanizması ile profesyonel pedal kontrollü sistemler için idealdir.

Dayanıklı ve güvenilir bir pedal anahtarı arıyorsanız, IC-148J-9 Pedal Switch PBS-24-302 model kodu ile ihtiyaçlarınızı karşılayacak özelliklere sahiptir. Kalıcılı (latching) yapısı sayesinde pedala basıldığında kilitlenir ve tekrar basılana kadar konumunu korur.

9 pin yapısı sayesinde karmaşık devre kontrolü sağlayan bu pedal switch, müzik ekipmanları, endüstriyel kontrol sistemleri, tıbbi cihazlar ve eller serbest operasyon gerektiren tüm uygulamalar için profesyonel bir çözümdür. Metal gövdesi ve sağlam mekanizması uzun ömürlü kullanım sunar.

Teknik Özellikler

• Model: IC-148J-9 / PBS-24-302
• Tip: Pedal Switch (Ayak Pedalı Anahtarı)
• Mekanizma: Kalıcılı (Latching) - Kilitlemeli
• Montaj Çapı: 12mm
• Terminal Sayısı: 9 Pin
• Kontak Düzeni: 3PDT (Üç Kutuplu Çift Atım)
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Pedal Tipi: Geniş Basma Yüzeyli
• Gövde Malzemesi: Metal (Çelik)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali

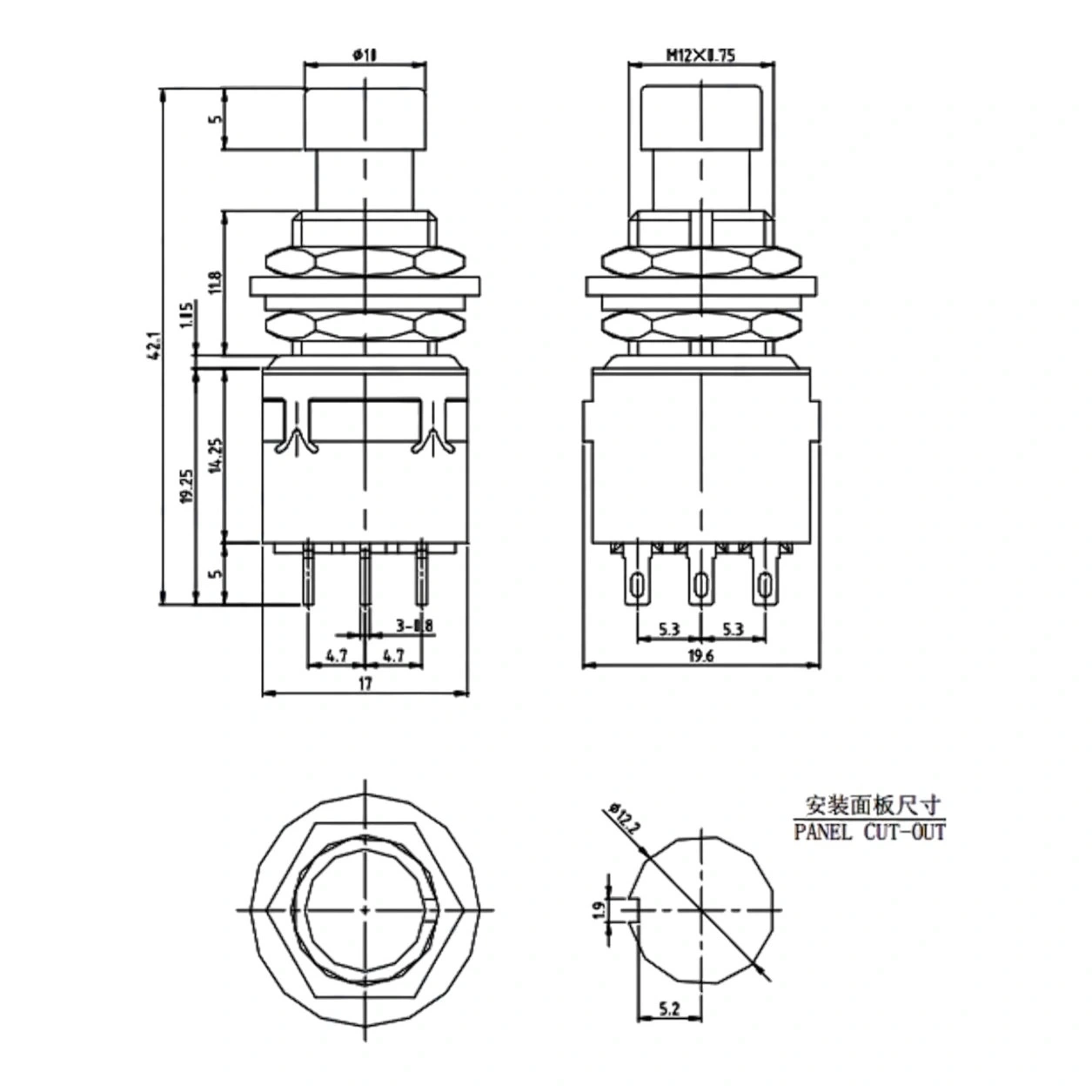

• Toplam Yükseklik: Yaklaşık 30mm
• Taban Boyutu: Yaklaşık 23mm x 18mm
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Kilitlemeli Mekanizma: Basıldığında aktif kalır, tekrar basılınca devre dışı olur.
• Eller Serbest Kullanım: Ayakla kontrol sayesinde eller başka işlemler için serbest kalır.
• 9 Pin Yapısı: Karmaşık devre kontrolü için çoklu bağlantı imkanı.
• 3PDT Yapısı: Üç bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Basma Yüzeyi: Ayakla kolay basma ve hassas kontrol.
• Metal Gövde: Dayanıklı yapı ve uzun ömürlü kullanım.
• Kesin Mekanik Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Kompakt Tasarım: Az yer kaplayan yapı ile kolay yerleştirme.
• Çok Yönlü Uygulama: Müzik, endüstriyel ve medikal uygulamalara uygun.
• Uyumlu Standart: 12mm montaj çapı ile standart pedal uygulamalarına uygun.
• Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.
• True Bypass Özelliği: Müzik pedallarında sinyal bütünlüğü için ideal.

İdeal Kullanım Alanları

• Müzik Efekt Pedalları: Gitar ve bas efekt pedalları yapımı
• Sahne Ekipmanları: Işık kontrol sistemleri
• Kayıt Stüdyoları: Ses kayıt ekipmanları
• Endüstriyel Kontrol: Makine kontrol panelleri
• Tıbbi Cihazlar: Ameliyathane ekipman kontrolü
• Dikiş Makineleri: Ayak pedalı kontrolü
• Laboratuvar Ekipmanları: Hassas cihaz kontrolü
• DIY Elektronik Projeleri: Özel amaçlı kontrol sistemleri
• Taşlama ve Kesim Makineleri: Güvenlik kontrol anahtarı
• Güvenlik Sistemleri: Acil durum anahtarları
• Oyun Kontrol Sistemleri: Simülasyon ekipmanları
• Sunum Ekipmanları: Slayt değiştirici kontrol pedalı

Montaj ve Kullanım İpuçları

Kalıcılı (Latching) Mekanizma

IC-148J-9 Pedal Switch, kalıcılı (latching) mekanizması sayesinde pedala basıldığında kilitlenir ve aktif konumda kalır. Tekrar basıldığında ise kilit açılır ve eski konumuna döner. Bu özellik, sürekli basılı tutma gerektirmeyen uygulamalar için idealdir.

Kalıcılı yapı, özellikle müzik efekt pedalları, uzun süreli kontrol gerektiren endüstriyel uygulamalar ve eller serbest operasyonlarda büyük avantaj sağlar. Mekanik kilitleme sistemi sayesinde elektrik kesintilerinden etkilenmez ve güvenilir kontrol imkanı verir. Her basışta belirgin bir tıklama sesi ve hissi ile kullanıcıya geri bildirim sağlar.

3PDT 9 Pin Bağlantı Sistemi

IC-148J-9 Pedal Switch, 3PDT (Üç Kutuplu Çift Atım) yapısı ile 9 pinli bağlantı sistemi sunar. Bu yapı, tek bir pedal hareketiyle üç bağımsız devrenin eş zamanlı kontrolünü sağlar.

9 pin, üçer pinli üç grup halinde düzenlenir. Her grup kendi içinde bağımsız çalışır, ancak aynı pedal hareketiyle kontrol edilir. Bu karmaşık yapı, özellikle müzik efekt pedallarında sinyal yolu, LED gösterge ve bypass devrelerinin aynı anda kontrolünü sağlamak için idealdir. Ayrıca endüstriyel uygulamalarda çoklu sistem kontrolü gerektiren durumlar için mükemmel çözüm sunar.

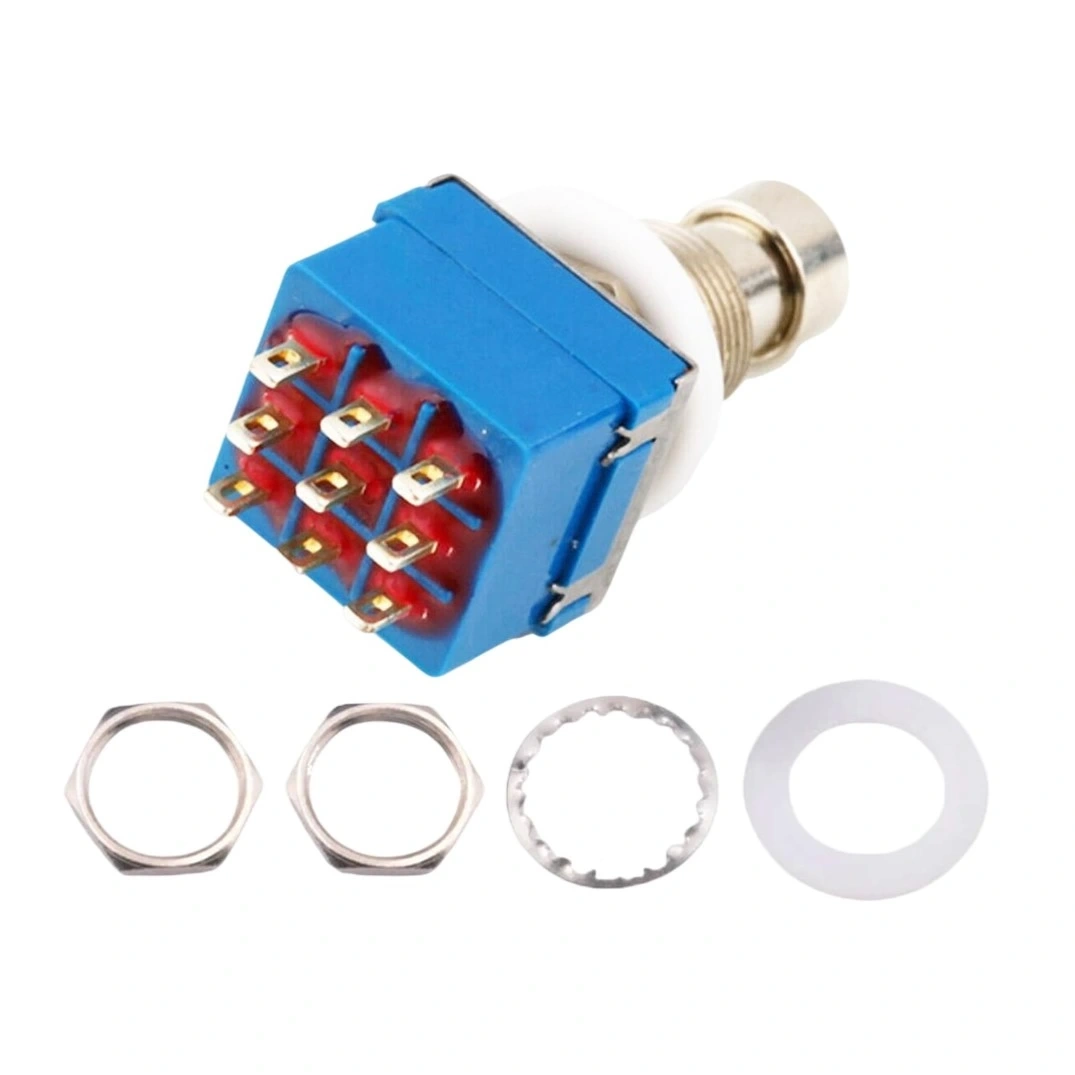

Paket İçeriği

• 1 x IC-148J-9 Pedal Switch Kalıcılı 9P 12mm PBS-24-302
