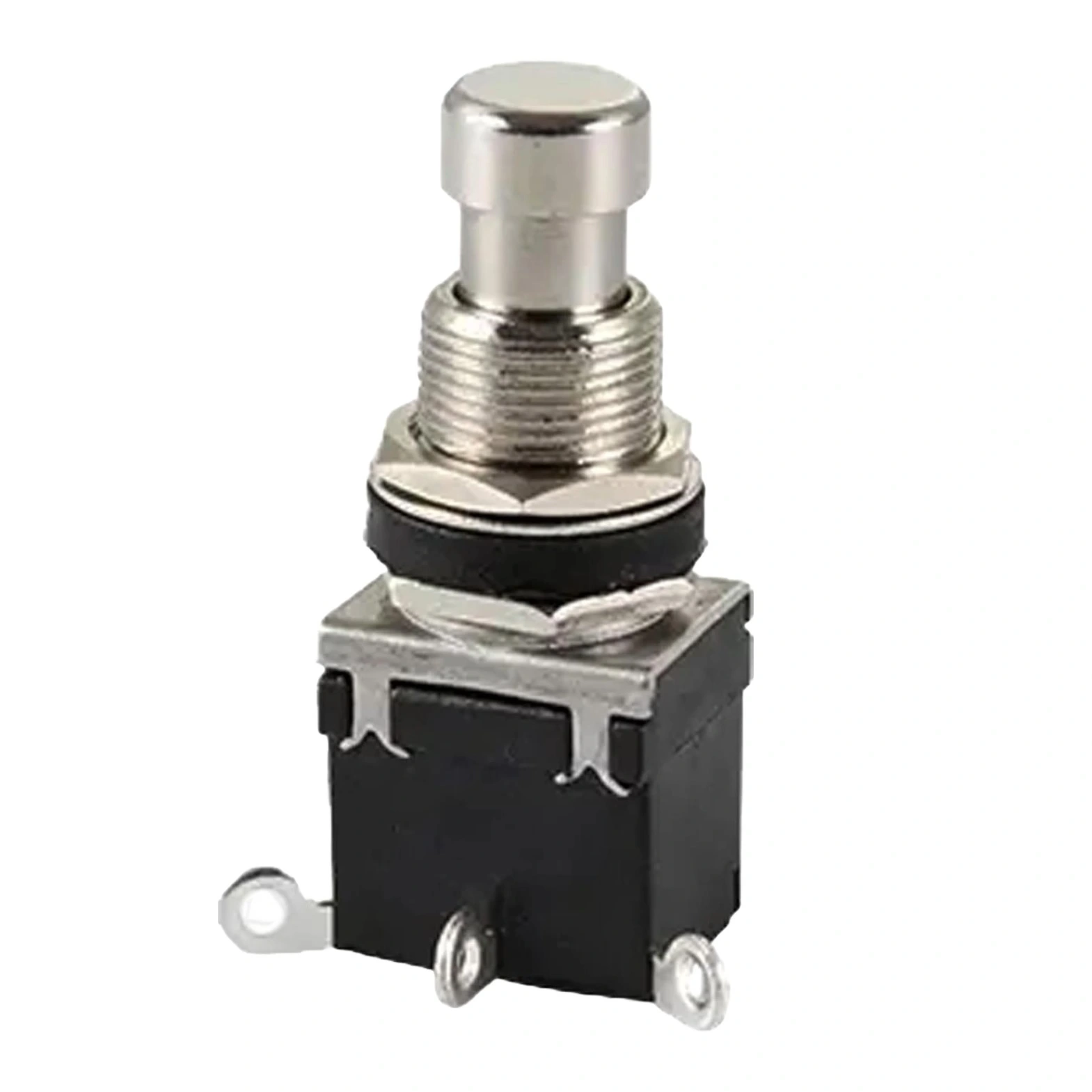

IC-148J-3 Pedal Switch Kalıcılı 3P Ø12mm PBS-24-102

IC-148J-3 Pedal Switch Kalıcılı 3P 12mm PBS-24-102

IC-148J-3 Pedal Switch, kalıcı (latching) anahtarlama özelliğine sahip, dayanıklı bir pedal anahtardır. Üç bağlantı pini (3P) ile farklı devrelerde güvenilir bir şekilde kullanılabilir. Kompakt tasarımı ve sağlam yapısı ile geniş bir uygulama yelpazesinde tercih edilir.

IC-148J-3 Pedal Switch, kalıcılı yapısı ve kullanışlı tasarımıyla elektronik projelerinizde eller serbest kontrol imkanı sunan bir ayak pedalı anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve bastığınızda kilitlenen mekanizması ile müzik ekipmanları ve çeşitli kontrol uygulamaları için idealdir.

Dayanıklı ve işlevsel bir pedal anahtarı arıyorsanız, IC-148J-3 Pedal Switch PBS-24-102 model kodu ile projeleriniz için doğru seçimdir. Kalıcılı (latching) yapısı sayesinde pedala basıldığında kilitlenir ve tekrar basılana kadar konumunu korur.

3 pin yapısı sayesinde SPDT (Tek Kutuplu Çift Atım) bağlantı sağlayan bu pedal switch, müzik efekt pedalları, medikal cihazlar, endüstriyel kontrol sistemleri ve ayak kontrolü gerektiren tüm uygulamalar için pratik bir çözümdür. Metal gövdesi ve sağlam mekanizması uzun ömürlü kullanım sunar.

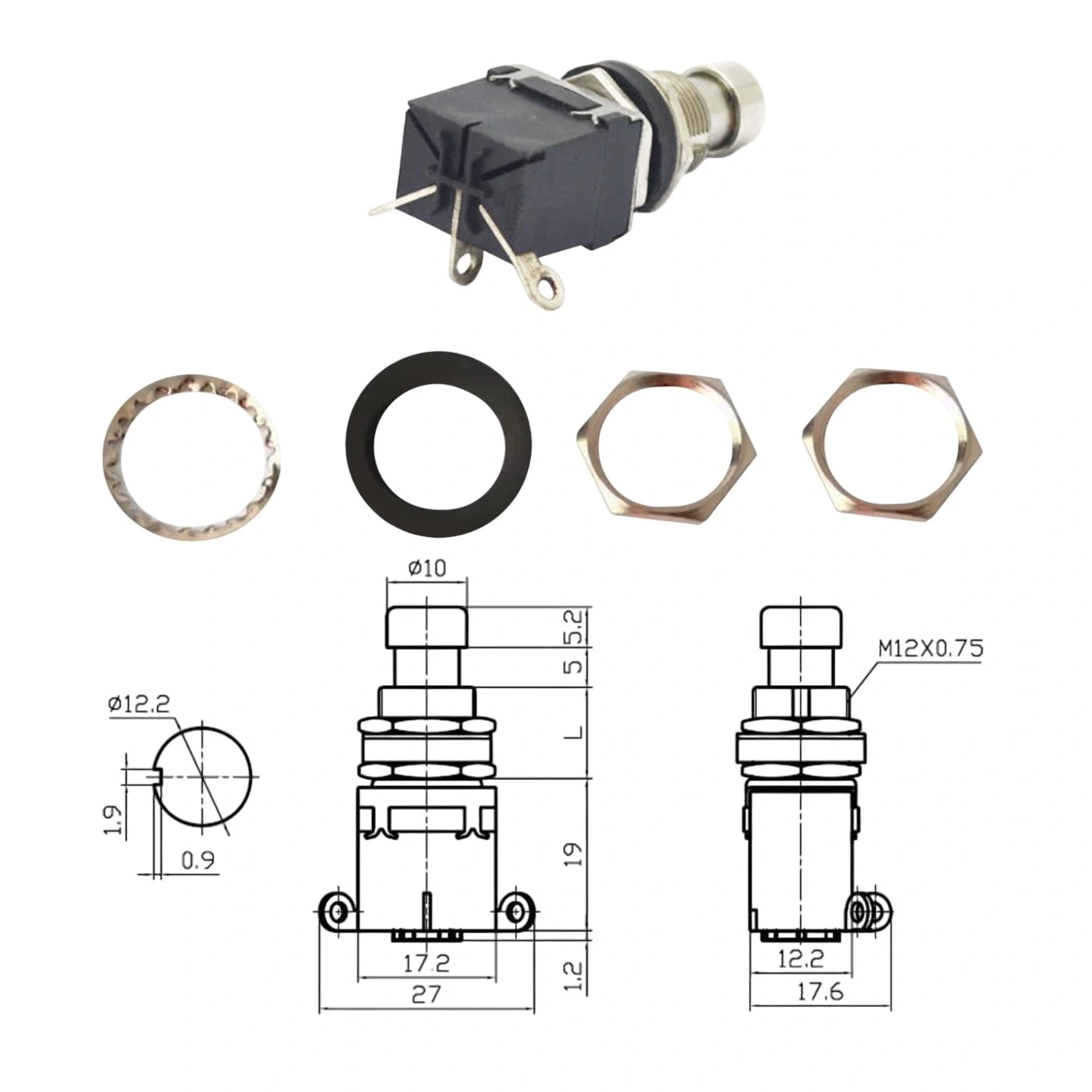

Teknik Özellikler

• Model: IC-148J-3 / PBS-24-102
• Tip: Pedal Switch (Ayak Pedalı Anahtarı)
• Mekanizma: Kalıcılı (Latching) - Kilitlemeli
• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Atım)
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Pedal Tipi: Basma Yüzeyli
• Gövde Malzemesi: Metal (Çelik)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali
• Toplam Yükseklik: Yaklaşık 30mm
• Taban Boyutu: Yaklaşık 23mm x 18mm
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Kilitlemeli Mekanizma: Basıldığında aktif kalır, tekrar basılınca devre dışı olur.
• Eller Serbest Kullanım: Ayakla kontrol sayesinde eller başka işlemler için serbest kalır.
• SPDT Yapısı: 3 pin ile alternatifli devre kontrolü imkanı.
• Geniş Basma Yüzeyi: Ayakla kolay basma ve hassas kontrol.
• Metal Gövde: Dayanıklı yapı ve uzun ömürlü kullanım.
• Kompakt Tasarım: Az yer kaplayan yapı ile kolay yerleştirme.
• Kesin Mekanik Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Çok Yönlü Uygulama: Müzik, medikal ve endüstriyel uygulamalara uygun.
• Uyumlu Standart: 12mm montaj çapı ile yaygın pedal uygulamalarına uygun.
• Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.
• Basit Bağlantı: 3 pin yapısı ile kolay devre entegrasyonu.
• Alternatifli Kontrol: Tek pedal ile iki farklı fonksiyon yönetimi.

İdeal Kullanım Alanları

• Müzik Efekt Pedalları: Basit efekt pedalı yapımı
• Sahne Ekipmanları: Işık ve ses kontrolü
• Kayıt Stüdyoları: Eller serbest kontrol sistemleri
• Medikal Cihazlar: Ayak kontrollü tıbbi ekipmanlar
• Dikiş Makineleri: Ayak pedalı kontrolü
• Endüstriyel Kontrol: Makine ve ekipman kontrolü
• Laboratuvar Ekipmanları: Hassas kontrol gerektiren cihazlar
• DIY Elektronik Projeleri: Arduino ve özel kontrol sistemleri
• Taşlama ve Kesim Makineleri: Güvenlik kontrolü
• Sunum Sistemleri: Slayt değiştirici kontrol pedalı
• Oyun Kontrol Sistemleri: Simülasyon ekipmanları
• Güvenlik Sistemleri: Eller serbest alarm kontrolleri

Montaj ve Kullanım İpuçları

Kalıcılı (Latching) Mekanizma

IC-148J-3 Pedal Switch, kalıcılı (latching) mekanizması sayesinde pedala basıldığında kilitlenir ve aktif konumda kalır. Tekrar basıldığında ise kilit açılır ve eski konumuna döner. Bu özellik, sürekli basılı tutma gerektirmeyen uygulamalar için idealdir.

Kalıcılı yapı, özellikle müzik efekt pedalları ve uzun süreli kontrol gerektiren uygulamalarda büyük avantaj sağlar. Her basışta mekanik bir tıklama sesi ve hissi vererek kullanıcıya geri bildirim sağlar. Mekanik kilitleme sistemi sayesinde elektrik kesintilerinden etkilenmez ve güvenilir kontrol imkanı sunar.

SPDT 3 Pin Bağlantı Sistemi

IC-148J-3 Pedal Switch, SPDT (Tek Kutuplu Çift Atım) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir pedal hareketiyle alternatifli devre kontrolü sağlar.

3 pin bağlantıda, orta pin (2) genellikle ortak (COM) bağlantıdır. Pedal basılı değilken COM ile birinci pin arasında bağlantı sağlanır. Pedala basıldığında ise COM ile üçüncü pin arasında bağlantı kurulur. Bu sistem, bir kaynaktan gelen sinyali iki farklı hedefe yönlendirmek veya iki farklı fonksiyonu alternatifli olarak kontrol etmek için idealdir. Özellikle basit müzik efekt pedalları ve alternatifli kontrol gerektiren uygulamalarda yaygın olarak kullanılır.

Paket İçeriği

• 1 x IC-148J-3 Pedal Switch Kalıcılı 3P 12mm PBS-24-102
