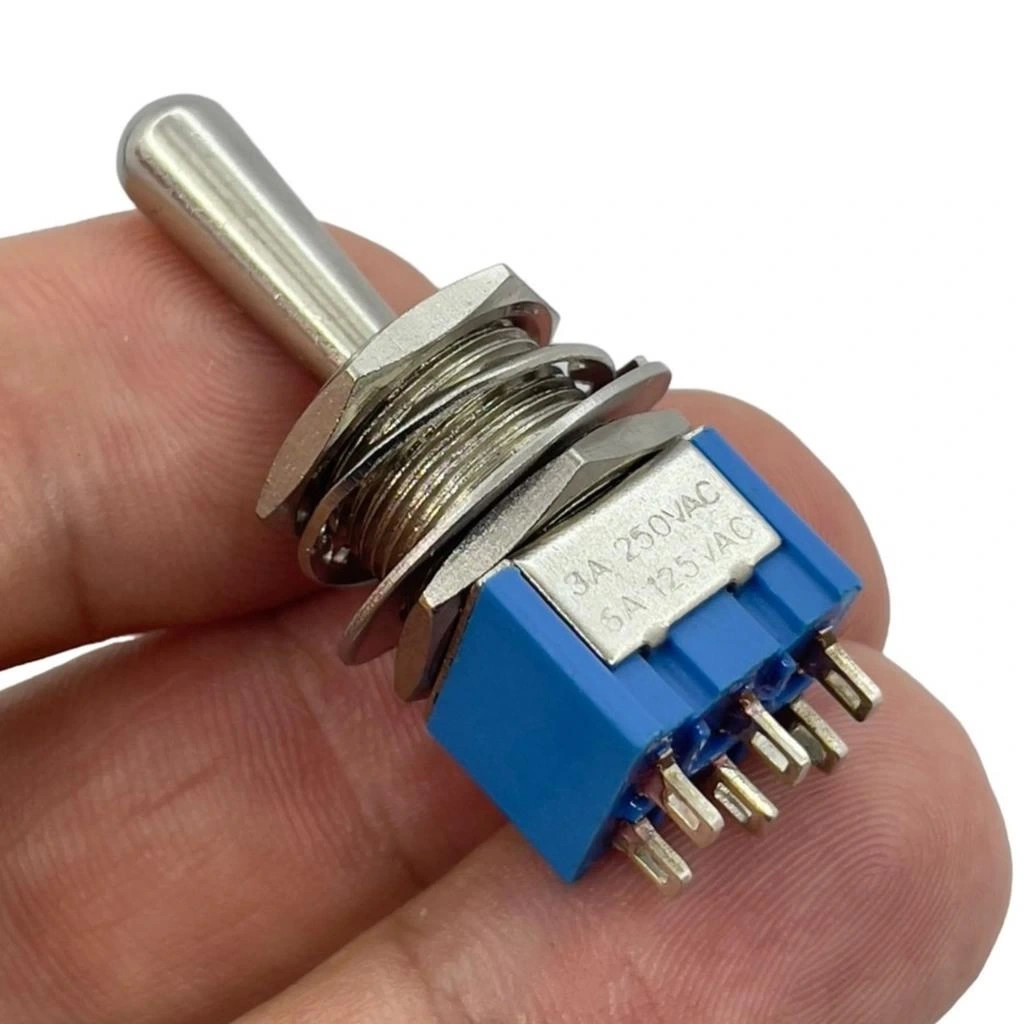

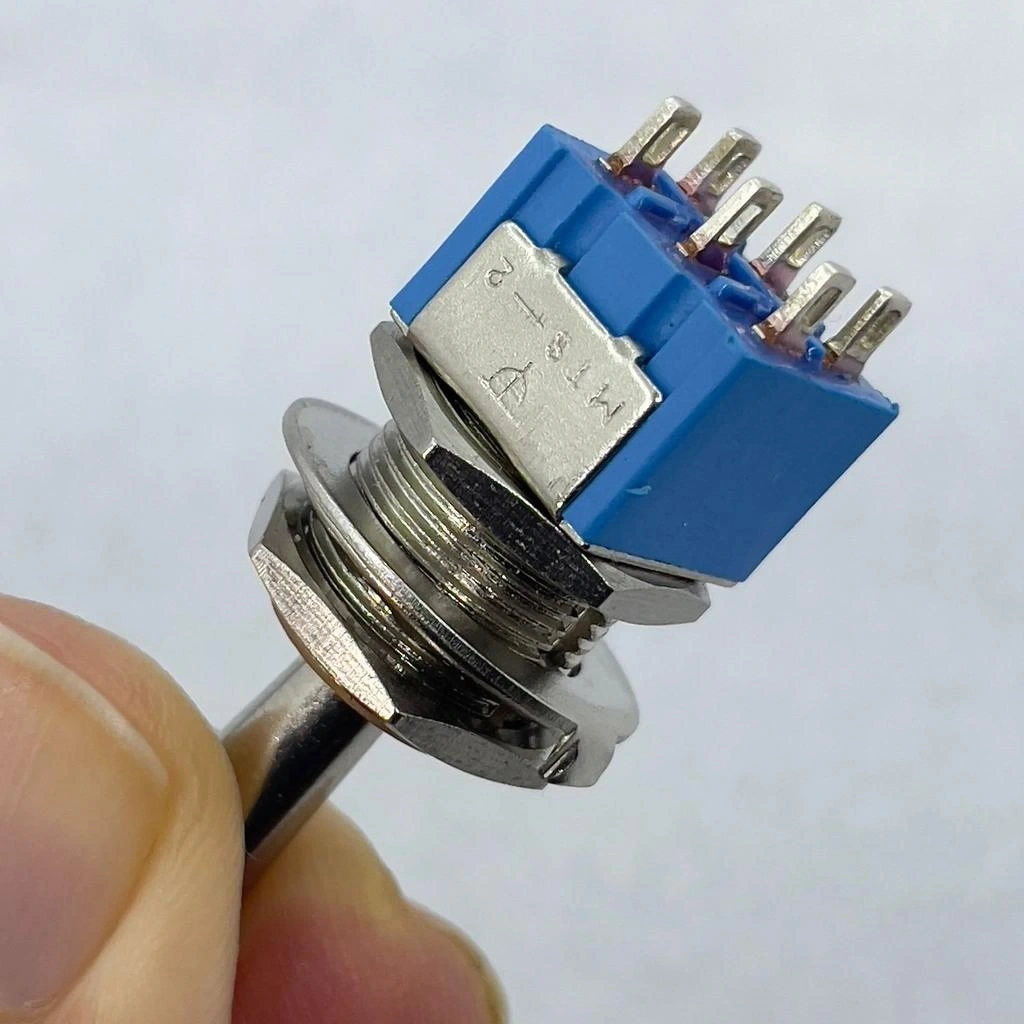

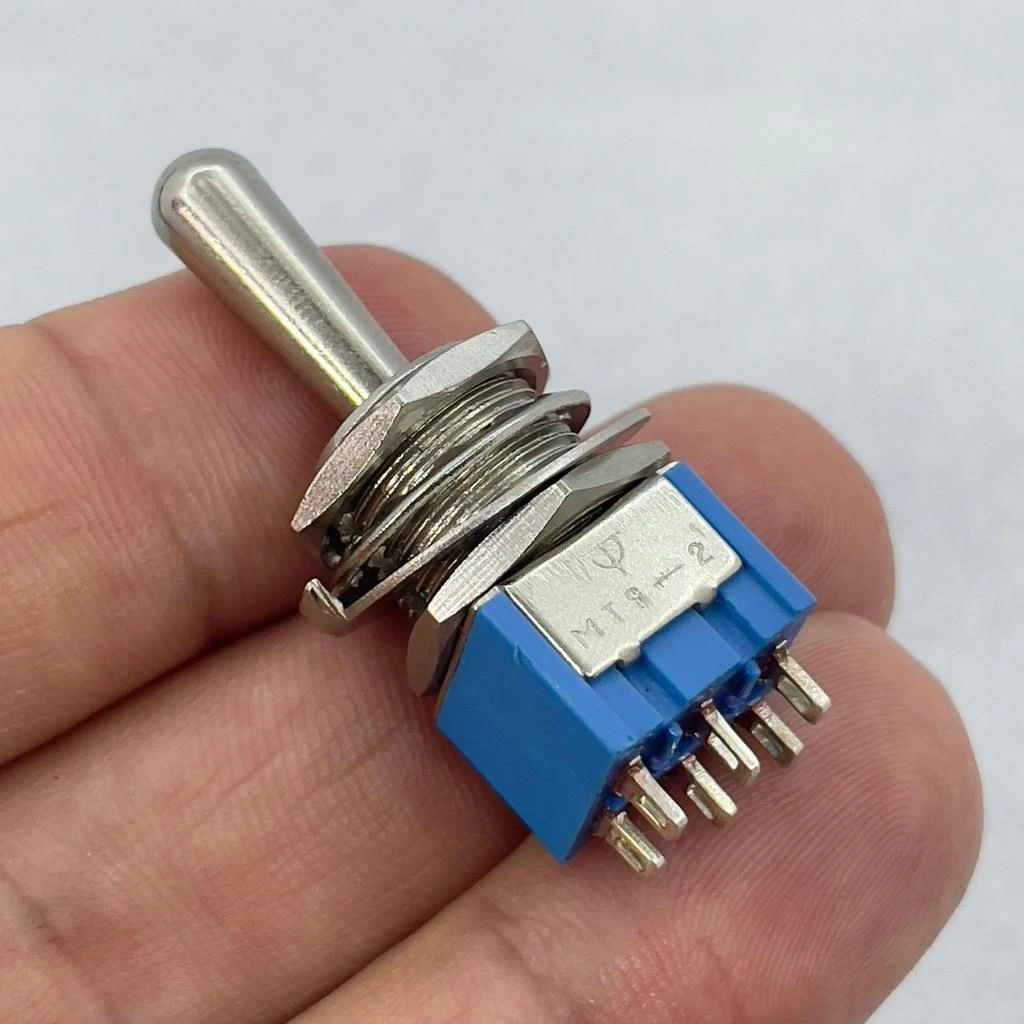

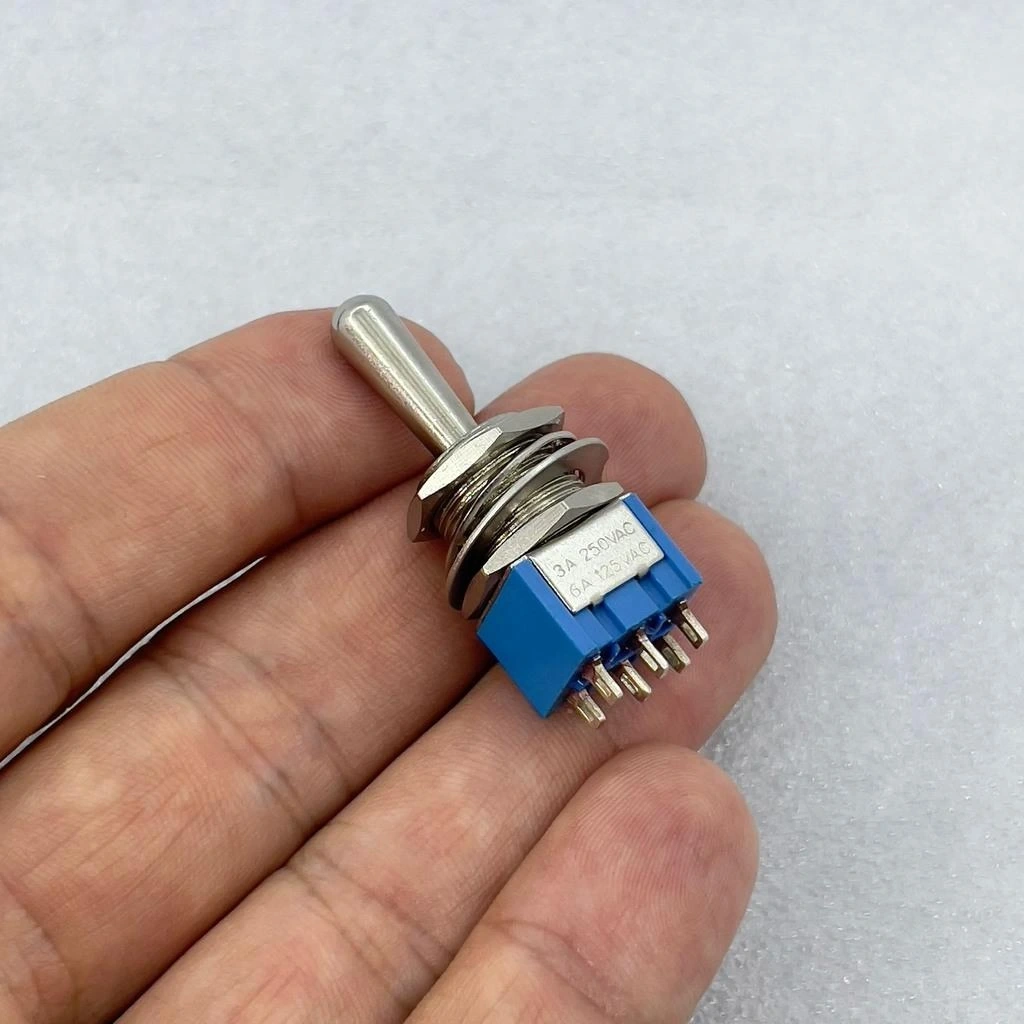

IC-148H Toggle Switch ON-OFF-ON 12mm 6P MTS-203L

IC-148H, MTS-203L modeli ile belirtilen bir Toggle (Kapama) anahtarıdır. Bu tip anahtarlar elektrik devrelerini açma ve kapama işlemleri için kullanılır.

IC-148H, bir ON-OFF-ON anahtarıdır, yani üç farklı konumda bulunur: İlk konumda (ON) bir temas yapar, ikinci konumda (OFF) temas yapmaz ve üçüncü konumda (ON) tekrar temas yapar.

IC-148H Toggle Switch, 6 pin yapısı ve üç konumlu tasarımıyla elektronik projeleriniz için çok yönlü bir kontrol anahtarıdır. 12mm montaj çapı, ON-OFF-ON konfigürasyonu ve çift kutuplu özelliği ile iki ayrı devreyi aynı anda kontrol edebilme imkanı sunar.

Çok fonksiyonlu ve güvenilir bir toggle switch arıyorsanız, IC-148H Toggle Switch MTS-203L model kodu ile projeleriniz için mükemmel bir seçimdir. DPDT (Çift Kutuplu Çift Atım) yapısı sayesinde tek bir anahtarla iki bağımsız devrenin alternatifli kontrolünü sağlar.

ON-OFF-ON konfigürasyonu ile orta konumda kapalı, diğer iki konumda açık pozisyonda çalışan bu 6 pinli toggle switch, motor yön kontrolü, stereo sistemler, güç kaynakları ve karmaşık devre kontrolü gerektiren tüm uygulamalar için ideal bir çözümdür. Uzun terminal (L) yapısı sayesinde kolay lehimleme imkanı sunar.

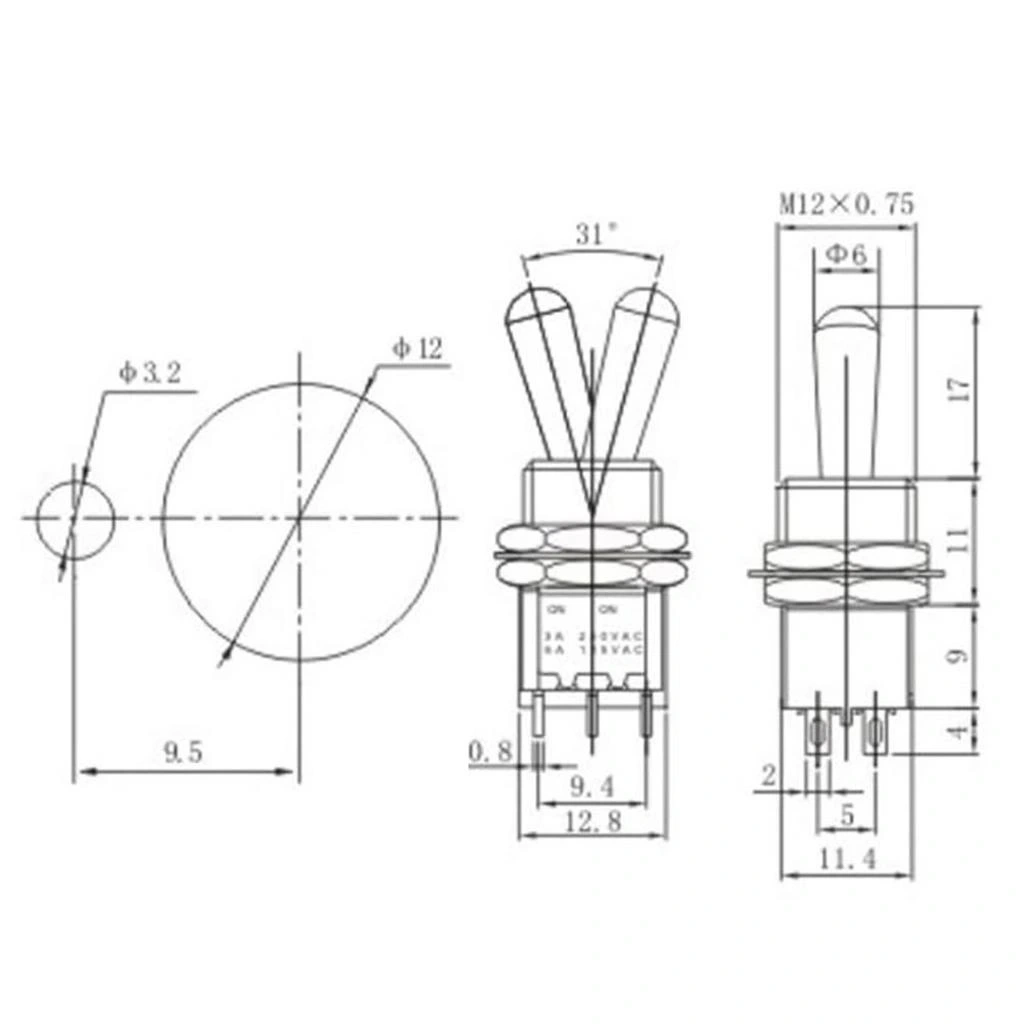

Teknik Özellikler

Model: IC-148H / MTS-203L
Tip: Toggle Switch (Kollu Anahtar)
Konfigürasyon: ON-OFF-ON
Kontak Düzeni: DPDT (Çift Kutuplu Çift Atım)
Montaj Çapı: 12mm
Terminal Sayısı: 6 Pin
Akım Kapasitesi: 6A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Standart Metal
Kol Uzunluğu: Yaklaşık 15mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >30,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +70°C
Bağlantı Tipi: Lehim terminali (Uzun tip - L)
Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Çift Devre Kontrolü: 6 pin ile iki bağımsız devreyi yönetme.
Üç Konumlu Kullanım: Yukarı, orta ve aşağı pozisyonlarda farklı kontrol.
ON-OFF-ON Yapısı: İki alternatif fonksiyon ve orta kapalı pozisyon.
DPDT Yapısı: İki giriş kaynağını dört farklı çıkışa yönlendirme.
Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
Uzun Terminal (L): Kolay lehimleme ve bağlantı imkanı.
Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
Çok Yönlü Uyumluluk: Çeşitli elektronik projelere uygun tasarım.
Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında güvenilir çalışma.
Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

Çift Motor Kontrolü: İki motorun yön ve hız kontrolü
Stereo Ses Sistemleri: Çift kanal kontrolü
Güç Kaynakları: Çoklu voltaj ve mod seçimi
Robotik Projeler: Çift yönlü hareket kontrolü
RC Araçlar: İleri-stop-geri ve ek fonksiyon kontrolü
LED Aydınlatma: Çoklu renk ve parlaklık kontrolü
Test Ekipmanları: Çift devre ölçüm ve fonksiyon seçimi
DIY Elektronik Projeleri: Karmaşık devre kontrolü
Laboratuvar Ekipmanları: Çift sistem kontrolü
Kayıt Stüdyoları: Ses yolları ve mikser kontrolü
Endüstriyel Kontrol Panelleri: Çift sistem yönetimi
Model Araba/Uçak: Motor ve servo kontrolü

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde 12mm delik açın ve switchi önden yerleştirin. Arkadan rondela ve somunu takıp uygun sıkılıkta sabitleyin. 6 pin bağlantısını iki ayrı devre grubu olarak düşünün: 1-2-3 ve 4-5-6. Her grupta ortadaki pin (2 ve 5) ortak (COM) bağlantıdır. Güç kaynağını bu orta pinlere bağlayın. Switch yukarı konumdayken 1-2 ve 4-5, aşağı konumdayken 2-3 ve 5-6 arasında bağlantı sağlanır. Orta konumda tüm bağlantılar kesilir. Uzun terminallere lehim yaparken aşırı ısıtmaktan kaçının.

ON-OFF-ON Çift Kutuplu Yapı

IC-148H Toggle Switch, ON-OFF-ON konfigürasyonu ve DPDT yapısıyla üç konumlu çift devre kontrolü sağlar. Bu kombinasyon, tek anahtarla iki bağımsız devrenin alternatifli kontrolünü mümkün kılar.

Kol yukarı konumda iken her iki devrede bir grup kontak, orta konumda hiçbir kontak, aşağı konumda ise her iki devrede alternatif grup kontak aktif olur. Bu mekanizma, özellikle motor yön kontrolü ve stereo sistemler için idealdir. Örneğin, tek switch ile iki motoru aynı anda ileri-stop-geri konumlarında yönetebilir veya iki farklı ses kanalını alternatifli olarak açıp kapatabilirsiniz.

DPDT 6 Pin Bağlantı Sistemi

IC-148H Toggle Switch, DPDT (Çift Kutuplu Çift Atım) yapısı ile 6 pinli bağlantı sistemi sunar. Bu yapı, iki ayrı giriş kaynağını dört farklı çıkışa yönlendirme imkanı verir.

6 pin bağlantı, iki ayrı devre grubu şeklinde düzenlenir: 1-2-3 ve 4-5-6. Her grupta orta pin (2 ve 5) ortak (COM) bağlantıdır. Switch konumuna göre, bu ortak pinler diğer pinlerle bağlantı kurar. MTS-203L kodundaki L harfi, daha kolay lehimleme imkanı sunan uzun terminal tasarımını ifade eder. Bu çok yönlü yapı sayesinde tek anahtarla iki bağımsız sistemi aynı anda ve alternatifli olarak kontrol edebilirsiniz.

Paket İçeriği

1 x IC-148H Toggle Switch ON-OFF-ON 12mm 6P MTS-203L

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Toggle Switch

Dayanıklı ve çok yönlü toggle switchlerimizle kontrol panellerinizi tamamlayın. Çeşitli formlarda ve işlevlerde toggle switch çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-148H Toggle Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

DPDT toggle switch ile çift motor yön kontrolü nasıl yapılır?

İki orta pini (2 ve 5) güç kaynağının artı ucuna bağlayın. Her devre grubunda diğer iki pini (1-3 ve 4-6) motorların uçlarına bağlayın. Motorların eksi uçlarını güç kaynağı eksi ucuna bağlayın. Kol yukarıdayken her iki motor ileri, aşağıdayken her iki motor geri çalışır.

DPDT ve SPDT arasındaki temel fark nedir?

DPDT (Çift Kutuplu Çift Atım) 6 pinlidir ve iki bağımsız devreyi aynı anda kontrol edebilir. SPDT (Tek Kutuplu Çift Atım) 3 pinlidir ve sadece tek bir devreyi kontrol eder. DPDT daha karmaşık sistemler için, SPDT ise daha basit uygulamalar için uygundur.

MTS-203L kodundaki L harfi ne anlama gelir?

L harfi Long (uzun) terminalleri ifade eder. Uzun terminaller, daha kolay lehimleme imkanı ve geniş bağlantı alanı sağlar. PCB montajı için idealdir. Standart terminallere göre yaklaşık 2-3mm daha uzundur ve sıkışık alanlarda lehimleme işlemini kolaylaştırır.

ON-OFF-ON yapısı neden orta kapalı pozisyon içerir?

Orta kapalı (OFF) pozisyon, güvenlik ve kontrol için önemlidir. Motor yön kontrolünde ani yön değişimini önler. Sistemlerin tamamen durdurulmasını sağlar. Kullanıcıya nötr konum seçeneği sunar. Özellikle yüksek güçlü uygulamalarda gerekli bir güvenlik özelliğidir.

6A akım kapasitesi hangi uygulamalar için yeterlidir?

6A kapasite 12V sistemlerde 72W güce kadar yeterlidir. Küçük ve orta boy DC motorlar, LED aydınlatmalar, fanlar, düşük güçlü pompalar, ses ekipmanları ve çoğu elektronik proje için uygundur. Her devre için maksimum 6A sınırını aşmamaya dikkat edilmelidir.

Bu switch ile stereo ses kontrolü nasıl yapılır?

İlk grup pinleri (1-2-3) sol kanal için, ikinci grup pinleri (4-5-6) sağ kanal için kullanın. Orta pinleri (2 ve 5) ses kaynağına bağlayın. Kol yukarıdayken bir çıkış grubuna, aşağıdayken alternatif çıkış grubuna ses gönderilir. Ses mikserleri için ideal çözümdür.

6 pinli toggle switch montajında nelere dikkat edilmelidir?

Panel deliğinin tam 12mm olduğundan emin olun. Somunu aşırı sıkmayın. Pin gruplarını karıştırmamak için işaretleme yapın. Lehim yaparken terminalleri aşırı ısıtmaktan kaçının. Metal panellerde elektrik izolasyonu sağlayın. Titreşimli ortamlarda somun gevşemesini kontrol edin.

DPDT toggle switch ile LED gösterge sistemi nasıl kurulur?

Bir grup pini (1-2-3) ana devre kontrolü için, diğer grubu (4-5-6) LED gösterge için kullanın. Orta pine (5) güç kaynağını bağlayın. Kol yukarıdayken yeşil LED (pin 4), aşağıdayken kırmızı LED (pin 6) yanacak şekilde bağlayın. Ana devreyi de ilk grup pinlerle kontrol edin.
