IC-148G Toggle Switch On-Off 12mm 6P MTS-202L

IC-148G Toggle Switch ON-OFF 12mm 6P MTS-202L

IC-148G, ON-OFF işlevine sahip bir toggle anahtarıdır. Bu tip anahtarlar, bir cihazın çalışma durumunu veya bir devreyi açma/kapatma işlevini kontrol etmek için kullanılır. IC-148G modeli, Ø12mm montaj deliğine sahip ve MTS-202L serisi ile gelir. Genellikle elektronik projelerde, cihazlarda veya kontrol panellerinde kullanılır.

IC-148G Toggle Switch, 6 pin yapısı ve çift kutuplu tasarımıyla elektronik projeleriniz için çok yönlü bir kontrol anahtarıdır. 12mm montaj çapı ve ON-OFF konfigürasyonu ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Çift devre kontrolü gerektiren uygulamalar için ideal bir toggle switch arıyorsanız, IC-148G Toggle Switch MTS-202L model kod ile çözüm sunmaktadır. DPST (Çift Kutuplu Tek Atım) yapısı sayesinde tek bir anahtar hareketiyle iki bağımsız devreyi eş zamanlı olarak kontrol edebilirsiniz.

ON-OFF konfigürasyonu ile temel açma/kapama işlevini yerine getiren bu 6 pinli toggle switch, karmaşık kontrol sistemleri, güvenlik uygulamaları, ses sistemleri ve çift beslemeli elektronik projeler için ideal bir seçimdir. Kompakt boyutu ve çok yönlülüğü ile kontrol panel tasarımlarında alan tasarrufu sağlar.

Teknik Özellikler

• Model: IC-148G / MTS-202L
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Kontak Düzeni: DPST (Çift Kutuplu Tek Atım)

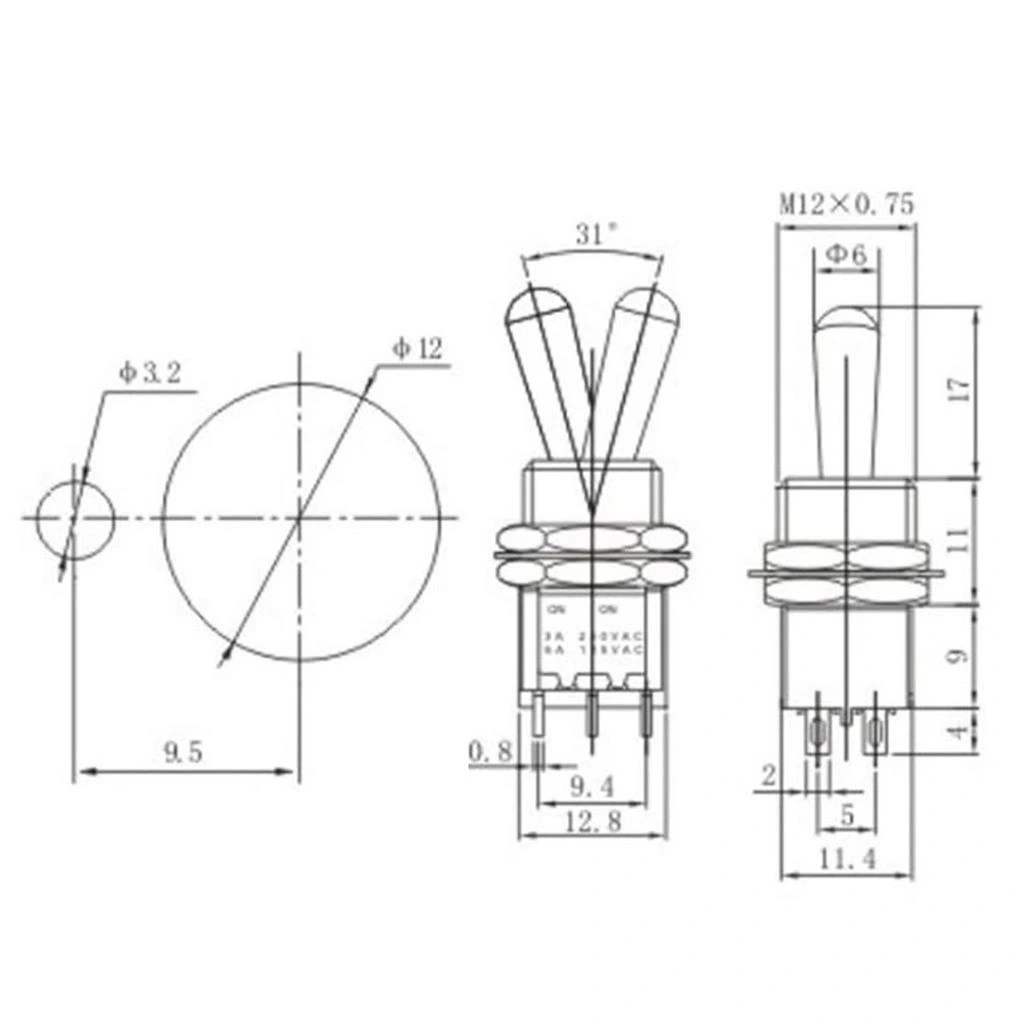

• Montaj Çapı: 12mm
• Terminal Sayısı: 6 Pin
• Akım Kapasitesi: 6A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 15mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Çift Devre Kontrolü: Tek hareketle iki bağımsız devreyi kontrol edebilme.
• DPST Yapısı: İki ayrı devreyi izole şekilde yönetme imkanı.
• Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
• Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
• Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
• Standart Tasarım: Yaygın projelere uyumlu ölçüler.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Ekonomik Çözüm: İki switch yerine tek switch kullanım avantajı.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.
• Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında çalışma.
• Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

• Stereo Ses Sistemleri: Sağ ve sol kanal kontrolü
• Çift Beslemeli Devreler: Pozitif/negatif hat kontrolü
• Güvenlik Sistemleri: Ana ve yedek güç kontrolü
• DIY Elektronik Projeleri: Çift devre gerektiren uygulamalar
• Laboratuvar Ekipmanları: İkili sistem kontrolü
• Test Cihazları: Çift fonksiyon kontrolü
• Hobi Projeleri: Çift motor veya LED kontrolü
• Kontrol Panelleri: Kompakt çift sistem kontrolü
• Aydınlatma Sistemleri: İki bağımsız hat kontrolü
• Eğitim Setleri: Çift devre çalışmaları
• Simülasyon Ekipmanları: Çift sistem aktivasyonu
• Küçük Elektrikli Cihazlar: Çift fonksiyon gerektiren uygulamalar

Montaj ve Kullanım İpuçları

DPST (Çift Kutuplu Tek Atım) Yapısı

IC-148G Toggle Switch, DPST (Çift Kutuplu Tek Atım) yapısı sayesinde tek bir anahtarla iki bağımsız devrenin eş zamanlı kontrolünü sağlar. Bu yapı, birbirinden elektriksel olarak izole edilmiş iki ayrı devreyi aynı anda açıp kapatabilme imkanı verir.

6 pin yapısı, iki devre için üçer pin şeklinde düzenlenmiştir. Her bir devre, kendi içinde bağımsız olarak çalışır ancak aynı anahtar hareketiyle kontrol edilir. Bu sayede, örneğin hem anahtarlama hem de gösterge devrelerini veya iki farklı ses kanalını tek bir switch ile kontrol edebilirsiniz.

6 Pin Bağlantı Sistemi

IC-148G Toggle Switch, 6 pinli bağlantı sistemi ile çift devre kontrolü için tasarlanmıştır. Bu pin düzeni, iki bağımsız devre için gereken tüm bağlantıları sağlar.

Pin bağlantıları genellikle iki grup halinde düzenlenmiştir: ilk üç pin bir devre için, diğer üç pin ikinci devre içindir. Kol ON konumunda iken her iki devrede de elektrik akışı sağlanır, OFF konumunda ise her iki devre de kesilir. MTS-202L modeli, kompakt tasarımlarda çift devre kontrolü gerektiren tüm uygulamalar için ideal bir çözümdür.

Paket İçeriği

• 1 x IC-148G Toggle Switch ON-OFF 12mm 6P MTS-202L
