IC-148E Toggle Switch On-Off 12mm 3P MTS-102L

IC-148E Toggle Switch ON-OFF 12mm 3P MTS-102L

IC-148E modeli, bir Toggle Switch (kolu çevrildiğinde açık veya kapalı konumları değiştiren bir anahtar) olarak tasarlanmıştır. Bu model, ON-OFF fonksiyonlarına sahiptir, yani kolu bir yöne çevirdiğinizde anahtar açık, diğer yöne çevirdiğinizde ise kapalı olur. Ø12mm montaj çapı ile birçok panel veya kutuda kolayca monte edilebilir.

IC-148E Toggle Switch, pratik tasarımı ve kullanışlı yapısıyla elektronik projeleriniz için güvenilir bir kontrol anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve ON-OFF konfigürasyonu ile temel anahtarlama işlemleri için idealdir.

Ekonomik ve işlevsel bir toggle switch arıyorsanız, IC-148E Toggle Switch MTS-102L model kodu ile projeleriniz için doğru seçimdir. SPDT (Tek Kutuplu Çift Atım) yapısı sayesinde tek bir anahtarla alternatifli kontrol imkanı sunar.

ON-OFF konfigürasyonu ile temel açma/kapama işlevini yerine getiren bu 3 pinli toggle switch, hobi projeleri, DIY elektronik uygulamaları, kontrol panelleri ve alternatifli devre kontrolü gerektiren tüm sistemler için pratik bir çözümdür. Uzun terminal (L) yapısı sayesinde kolay lehimleme imkanı sunar.

Teknik Özellikler

• Model: IC-148E / MTS-102L
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Atım)

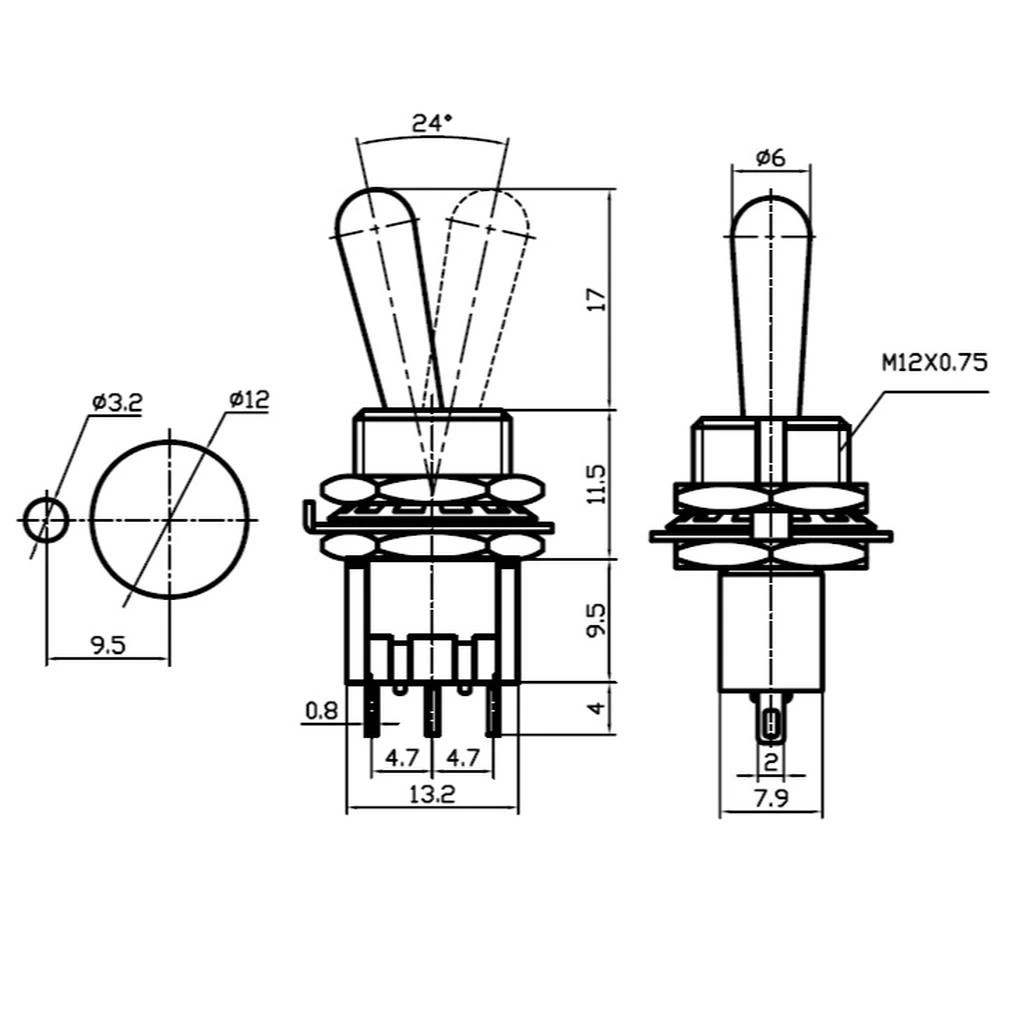

• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin
• Akım Kapasitesi: 6A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 15mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali (Uzun tip - L)
• Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• SPDT Yapısı: 3 pin ile alternatifli bağlantı seçenekleri.
• Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
• Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
• Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
• Standart Tasarım: Yaygın projelere uyumlu ölçüler.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Ekonomik Çözüm: Uygun fiyat ile kaliteli kontrol imkanı.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Alternatifli Kontrol: Tek switch ile farklı işlev yönetimi.
• Uzun Terminal (L): Kolay lehimleme ve bağlantı imkanı.
• Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında güvenilir çalışma.
• Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Hobi Projeleri: Model araçlar, trenler ve uçaklar
• LED İndikatör Sistemleri: İki farklı durum göstergesi
• Kontrol Panelleri: Basit cihaz kontrolleri
• Aydınlatma Sistemleri: Alternatifli aydınlatma kontrolü
• Eğitim Projeleri: Elektronik devre öğrenme kitleri
• Ev Otomasyonu: Basit kontrol devreleri
• Oyuncak Tamiratı: Elektronik oyuncak modifikasyonları
• Ses Sistemleri: Kanal seçimi ve mod kontrolü
• Test Ekipmanları: Ölçüm aralığı seçimi
• Güç Kaynakları: Voltaj seçimi ve mod kontrolü
• Sinyal Yönlendirme: Farklı devre yolları seçimi

Montaj ve Kullanım İpuçları

ON-OFF Konfigürasyonu

IC-148E Toggle Switch, ON-OFF konfigürasyonu ile iki konumlu çalışma imkanı sunar. Kol yukarı konumda iken bir devre aktif (ON), aşağı konumda ise devre kapalı (OFF) olur.

Bu iki konumlu yapı, SPDT terminal düzeni ile birleştiğinde kullanışlı bir kontrol mekanizması oluşturur. ON konumunda orta terminal ile bir uç terminal arasında bağlantı kurulurken, OFF konumunda orta terminal ile diğer uç terminal arasında bağlantı sağlanır. Bu özellik, tek anahtar ile iki farklı fonksiyonu alternatifli olarak kontrol etme imkanı verir.

SPDT 3 Pin Bağlantı Sistemi

IC-148E Toggle Switch, SPDT (Tek Kutuplu Çift Atım) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir kaynağı iki farklı hedefe yönlendirme imkanı verir.

3 pin bağlantıda, orta pin (2) genellikle ortak (COM) bağlantıdır. Switch ON konumunda iken COM ile bir uç pin arasında, OFF konumunda ise COM ile diğer uç pin arasında bağlantı sağlanır. MTS-102L kodundaki "L" harfi, daha kolay lehimleme imkanı sunan uzun terminal tasarımını ifade eder. Bu yapı, alternatifli kontrol gerektiren uygulamalarda tek anahtarla iki farklı fonksiyon yönetimi sağlar.

Paket İçeriği

• 1 x IC-148E Toggle Switch ON-OFF 12mm 3P MTS-102L
