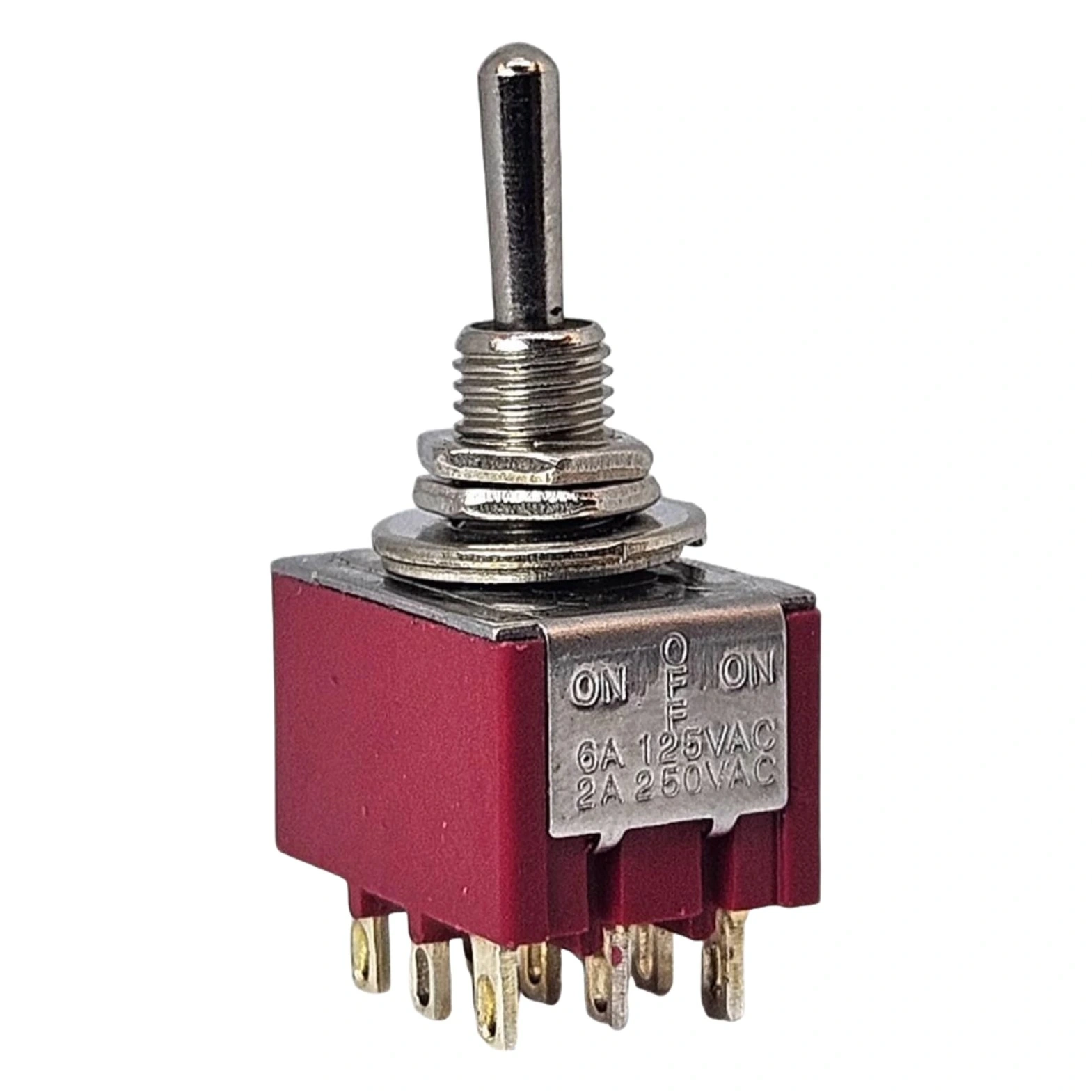

IC-148B Toggle Switch On-Off-On Ø6mm MTS-303

IC-148B Toggle Switch ON-OFF-ON 6mm MTS-303

IC-148B Toggle Switch, ON-OFF-ON fonksiyonuna sahip, Ø6mm şaft çapı ile elektronik ve elektrik devrelerinde yaygın olarak kullanılan bir anahtardır. Üç konumlu yapısı, çok yönlü kontrol imkanı sağlar. Sağlam yapısı ve kolay montaj özelliğiyle projelerinizde güvenilir bir çözüm sunar.

IC-148B Toggle Switch, 6mm montaj çapı ve ON-OFF-ON konfigürasyonu ile kompakt boyutlarda ihtiyaç duyulan elektronik projelere uygun çok yönlü bir anahtardır. Üç konumlu tasarımı ve SPDT (Tek Kutuplu Çift Yönlü) yapısı ile tekli devre kontrolü sağlar.

Mini boyutlu ve güvenilir bir toggle switch arıyorsanız, IC-148B Toggle Switch MTS-303 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF-ON konfigürasyonu ile orta konumda kapalı, diğer iki konumda açık pozisyonda çalışan bu toggle switch, RC modeller, minyatür devreler, taşınabilir cihazlar ve yer tasarrufu gerektiren tüm kontrol uygulamaları için etkin bir çözüm sunar. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

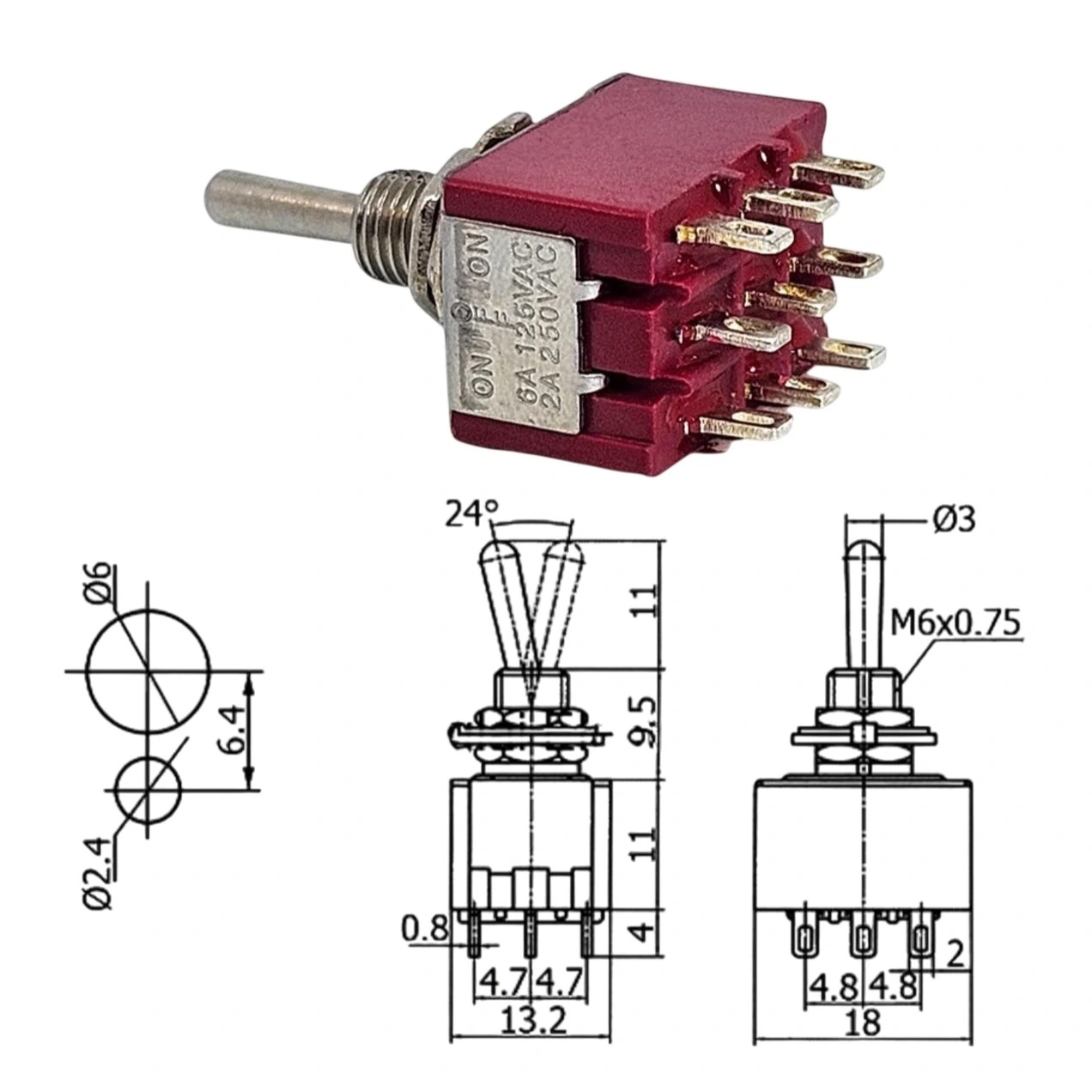

Teknik Özellikler

• Model: IC-148B / MTS-303
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-ON
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Yönlü)
• Montaj Çapı: 6mm
• Terminal Sayısı: 3 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 20mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• Üç Konumlu Kullanım: Yukarı, orta ve aşağı pozisyonlarda farklı kontrol.
• ON-OFF-ON Yapısı: İki alternatif fonksiyon ve orta kapalı pozisyon.
• SPDT Yapısı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin pozisyon hissi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Düşük Güç Uygulamaları: Küçük elektronik projeler için ideal.
• Çok Yönlü Uyumluluk: Çeşitli minyatür elektronik projelere uygun tasarım.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
• Yüksek Kontak Kalitesi: Küçük boyuta rağmen düşük kontak direnci.

İdeal Kullanım Alanları

• RC Model Araçlar: Kompakt kontrol düğmeleri
• Minyatür Elektronik Projeler: Dar alan gerektiren devrelerde
• Taşınabilir Cihazlar: El cihazları ve mobil ekipmanlar
• Küçük LED Aydınlatma Kontrolleri: Mod ve parlaklık seçimi
• Hobi Ölçekli Robotik: Kompakt boyutlu hareket kontrolü
• Kulaklık ve Audio Ekipmanlar: Ses modu değiştirme
• Mini Test Ekipmanları: Küçük ölçüm cihazları
• Oyuncak Elektronik Sistemleri: Fonksiyon seçimi
• Giyilebilir Elektronik: Kompakt aktüatör kontrolü
• Arduino Nano/Micro Projeleri: Küçük kontrol panelleri
• PCB Montajlı Sistemler: Minimum alan kullanan switch ihtiyacı
• Enstrüman ve Efekt Pedalları: Mod değiştirme

Montaj ve Kullanım İpuçları

ON-OFF-ON Tek Kutuplu Yapı

IC-148B Toggle Switch, ON-OFF-ON konfigürasyonu ile üç konumlu tek devre kontrolü sağlar. Bu yapı, kullanıcıya tek bir anahtar ile iki alternatif fonksiyon ve tamamen kapalı pozisyon seçeneği sunar.

Kol yukarı konumda iken bir grup kontak, orta konumda hiçbir kontak, aşağı konumda ise alternatif grup kontak aktif olur. Bu özellik, özellikle LED kontrolleri, yön değiştirme ve mod seçimi için idealdir. Mini boyutu sayesinde, 6mm'lik montaj çapı ile dar alanlarda bile etkili bir kontrol mekanizması olarak işlev görür.

SPDT 3 Pin Bağlantı Sistemi

IC-148B Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı verir.

3 pin bağlantı sistemi basit ve etkilidir: Orta pin (2) ortak (COM) bağlantıdır. Switch konumuna göre, bu ortak pin diğer pinlerle bağlantı kurar. MTS-303 modelindeki mini tasarım, özellikle dar alanlarda kullanım için optimize edilmiştir. Kompakt boyutuna rağmen, hassas mekanizması sayesinde belirgin pozisyon geçişleri sağlar ve kullanıcıya anında taktil geri bildirim verir.

Paket İçeriği

• 1 x IC-148B Toggle Switch ON-OFF-ON 6mm MTS-303
