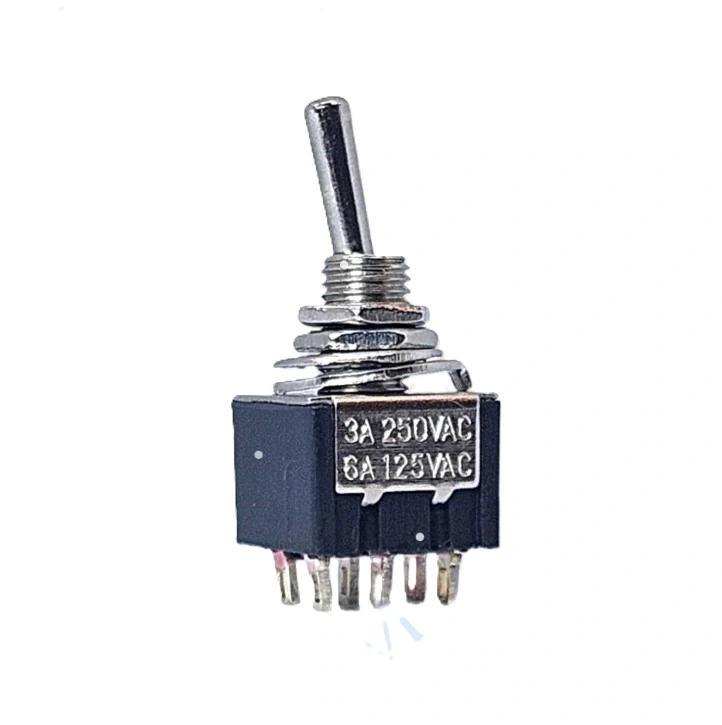

IC-146 Toggle Switch Yaylı Off-Mom 6P Ø6mm MTS-212

VoltajPuan : 150

Fiyat	:	0,49 USD + KDV
İndirimli Fiyat (%20,4)	:	0,39 USD + KDV Kazancınız 0,10 USD
KDV Dahil	:	18,00 TL

Ürüne Oy Verin

IC-146 Toggle Switch Yaylı OFF-MOM 6P 6mm MTS-212

IC-146 Toggle Switch Yaylı OFF-MOM Ø6mm MTS-212, kompakt yapısı ve yaylı (momentary) özelliğiyle öne çıkan, dayanıklı bir toggle anahtardır. OFF-MOM işlevi, anahtarın yalnızca basılı tutulduğunda devreyi tamamlamasını ve bırakıldığında otomatik olarak eski durumuna dönmesini sağlar.

Ø6mm boyutuyla panel montajı için uygundur ve küçük alanlarda kolaylıkla kullanılabilir. Elektronik projelerden endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.

IC-146 Toggle Switch, 6mm montaj çapı ve OFF-MOM konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 6 pinli tasarımı ve DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Mini boyutlu, tek taraflı yaylı bir toggle switch arıyorsanız, IC-146 Toggle Switch MTS-212 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

OFF-MOM konfigürasyonu ile yukarı konumda kapalı (OFF), aşağı konumda yaylı (MOM) çalışan bu mini toggle switch, anlık aktivasyon gerektiren uygulamalar için mükemmel bir çözüm sunar. Normalde kapalı duran ve sadece ihtiyaç halinde geçici olarak aktifleştirilen sistemler için tasarlanmıştır. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

Model: IC-146 / MTS-212
Tip: Mini Toggle Switch (Kollu Anahtar)
Konfigürasyon: OFF-MOM (Kapalı-Yaylı)
Kontak Düzeni: DPDT (Çift Kutuplu Çift Yönlü)
Montaj Çapı: 6mm
Terminal Sayısı: 6 Pin
Akım Kapasitesi: 3A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Mini Metal
Kol Uzunluğu: Yaklaşık 10mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >20,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +65°C
Bağlantı Tipi: Lehim terminali
Toplam Uzunluk: Yaklaşık 20mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
Tek Taraflı Yaylı Yapı: Aşağı konumda anlık aktivasyon, bırakıldığında otomatik off.
Çift Devre Kontrolü: 6 pin ile iki bağımsız devreyi aynı anda yönetme.
OFF-MOM Yapısı: Normalde kapalı, gerektiğinde anlık aktivasyon.
DPDT Yapısı: İki giriş kaynağını dört farklı çıkışa yönlendirme.
Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
Hassas Mekanizma: Küçük boyuta rağmen belirgin yay geri bildirimi.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Güvenlik Odaklı: Operatör kontrolü bıraktığında otomatik deaktivasyon.
Enerji Tasarrufu: Sadece gerektiğinde devre aktivasyonu.
Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.

İdeal Kullanım Alanları

Geçici Motor Aktivasyonu: Anlık hareket kontrolü
Test Ekipmanları: Anlık ölçüm ve test fonksiyonları
RC Model Araçlar: Kısa süreli boost ve özel fonksiyonlar
Sinyal Devreleri: Geçici transmisyon kontrolleri
Mini Robotik Projeler: Anlık komut gerektiren fonksiyonlar
LED Flaş Sistemleri: Geçici aydınlatma kontrolü
Alarm Sistemleri: Test ve reset fonksiyonları
Arduino Projeleri: Geçici aktivasyon gerektiren uygulamalar
Ses Ekipmanları: Anlık ses efektleri
Oyuncak Elektronik Devreleri: Güvenli çocuk kontrolü
Laboratuvar Cihazları: Kısa süreli test fonksiyonları
Sensör Test Devreleri: Anlık aktivasyon gerektiren kontroller

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde tam 6mm delik açın. Switchin boyutu mini olduğundan hassas çalışma gerektirir. Switchi önden yerleştirin ve arkadan mini somunu dikkatle sıkın. Aşırı sıkmak dişlere zarar verebilir. 6 pin bağlantısını iki ayrı devre grubu olarak düşünün: 1-2-3 ve 4-5-6. Her grupta ortadaki pinler (2 ve 5) ortak (COM) bağlantılardır. Güç kaynaklarını bu orta pinlere bağlayın. Switchin normal konumunda hiçbir kontak aktif değildir, aşağı (MOM) konumda iken 2-3 ve 5-6 arasında geçici bağlantı sağlanır. Bırakıldığında otomatik olarak normal (OFF) konumuna döner. Mini terminallere lehim yaparken ince uçlu havya kullanın ve kısa sürede işlemi tamamlayın.

OFF-MOM Çift Kutuplu Yapı

IC-146 Toggle Switch, OFF-MOM konfigürasyonu ve DPDT yapısıyla normalde kapalı, geçici aktivasyonlu çift devre kontrolü sağlar. Bu kombinasyon, sadece ihtiyaç halinde aktif olması gereken güvenlik odaklı sistemler için idealdir.

Kol yukarı (normal) konumda iken hiçbir kontak aktif değildir. Kol aşağı (MOM) konuma getirildiğinde ilgili kontaklar aktif olur, bırakıldığında otomatik olarak yukarı (OFF) konumuna geri döner. Bu yapı, örneğin iki farklı sistemin aynı anda ve sadece operatör kontrolünde kısa süreli çalıştırılması gereken uygulamalar için mükemmel çözüm sunar.

DPDT 6 Pin Bağlantı Sistemi

IC-146 Toggle Switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 pinli bağlantı sistemi sunar. Bu yapı, iki ayrı giriş kaynağını dört farklı çıkışa yönlendirme imkanı verir.

6 pin bağlantı, iki ayrı devre grubu şeklinde düzenlenir: 1-2-3 ve 4-5-6. Her grupta orta pin (2 ve 5) ortak (COM) bağlantıdır. Normal durumda hiçbir bağlantı aktif değildir. Switch aşağı (MOM) konumda iken 2-3 ve 5-6 arasında geçici bağlantı kurulur. MTS-212 modelindeki mini tasarım, özellikle anlık aktivasyon gerektiren uygulamalar için kompakt bir çözüm sunar. Yaylı yapısı sayesinde güvenlik kritik sistemlerde ve enerji tasarrufu gerektiren uygulamalarda tercih edilir.

Paket İçeriği

1 x IC-146 Toggle Switch Yaylı OFF-MOM 6P 6mm MTS-212

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Toggle Switch

Dayanıklı ve çok yönlü toggle switchlerimizle kontrol panellerinizi tamamlayın. Çeşitli formlarda ve işlevlerde toggle switch çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-146 Toggle Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

OFF-MOM konfigürasyonu ne anlama gelir?

OFF-MOM, iki farklı çalışma konumunu ifade eder: normal konumda kapalı (OFF), aşağı konumda yaylı (MOM) yapı. Aşağı konuma getirildiğinde ilgili kontaklar aktif olur, bırakıldığında otomatik olarak normal kapalı konuma döner. Normalde pasif kalması gereken, sadece gerektiğinde kısa süreli aktivasyon için idealdir.

Yaylı toggle switch ile momentary buton arasındaki fark nedir?

Yaylı toggle switch kol ile kontrol edilir, butonlar basma ile çalışır. Toggle switchler genellikle daha yüksek akım taşıyabilir. Yaylı toggle switchler tek yönde aktivasyon sağlar, butonlar tek eksende çalışır. Toggle switchlerde DPDT yapısı ile çift devre kontrolü mümkündür. Kontrol ergonomisi farklıdır.

Bu mini switch ile LED sistem testi nasıl yapılır?

Orta pinleri (2 ve 5) güç kaynağı artı ucuna bağlayın. Pinleri 3 ve 6 LED katotlarına bağlayın. LED anotları uygun dirençler üzerinden güç kaynağı eksi ucuna bağlanır. Switch aşağı konuma getirildiğinde LEDler yanar, bırakıldığında söner. Test ve durum göstergesi için ideal yapıdır.

OFF-MOM yapısı hangi güvenlik uygulamaları için uygundur?

Tehlikeli ekipman testi, acil durum bypass sistemleri, güvenlik kilidi override fonksiyonları, geçici servis modları, bakım sırasında kısa süreli aktivasyon, diagnostik testler, alarm sistemi test devreleri, eğitim simülasyonları, operatör onayı gerektiren fonksiyonlar için idealdir. Kasıtsız aktivasyonun önlenmesi kritik olan sistemlerde tercih edilir.

MTS-212 kodundaki rakamlar ne anlama gelir?

MTS serisi toggle switch ailesini ifade eder. İlk rakam (2) montaj tipini ve boyutunu gösterir (mini tip). İkinci rakam (1) kontak konfigürasyonunu belirtir (DPDT - 6 pin). Son rakam (2) kol tipi ve çalışma prensibini gösterir (OFF-MOM tek yönlü yaylı tip).

6mm mini toggle switchin ömrünü uzatmak için ne yapılmalıdır?

Nominal akım değerinin altında kullanın. Aşırı kuvvet uygulamaktan kaçının. Yaylı mekanizmayı uzun süre basılı tutmayın. Nemli ortamlardan koruyun. Kısa devre koruması ve sigorta kullanın. Terminal bağlantılarını sağlam yapın. Titreşimli ortamlarda terminal bağlantılarını periyodik kontrol edin.

DPDT mini switch ile çift motor kontrolü nasıl yapılır?

İki orta pini (2 ve 5) güç kaynağı artı ucuna bağlayın. Pinleri 3 ve 6 motorların bir ucuna bağlayın. Motorların diğer uçlarını güç kaynağı eksi ucuna bağlayın. Switch aşağı konuma getirildiğinde her iki motor da çalışır, bırakıldığında otomatik olarak durur.

Mini toggle switch Arduino projeleri için uygun mudur?

Evet, Arduino projeleri için idealdir. Orta pinleri Arduino GND pinine bağlayın. Pinleri 3 ve 6 pull-up dirençleri üzerinden dijital pinlere bağlayın. Switch aktif edildiğinde LOW değeri okunur. debounce() fonksiyonu ekleyerek sinyal temizliği sağlanmalıdır. Kompakt projelerde yer tasarrufu sağlar.

Mini toggle switchler ağır sanayi uygulamaları için uygun mudur?

Mini toggle switchler genellikle ağır sanayi için direkt kullanıma uygun değildir. Düşük akım kapasitesi (3A), endüstriyel ortamlarda yetersizdir. Röle veya kontaktör kontrol devresi olarak kullanılabilir. Titreşime karşı daha hassastır. Endüstriyel uygulamalar için 12mm veya daha büyük toggle switchler önerilir.
