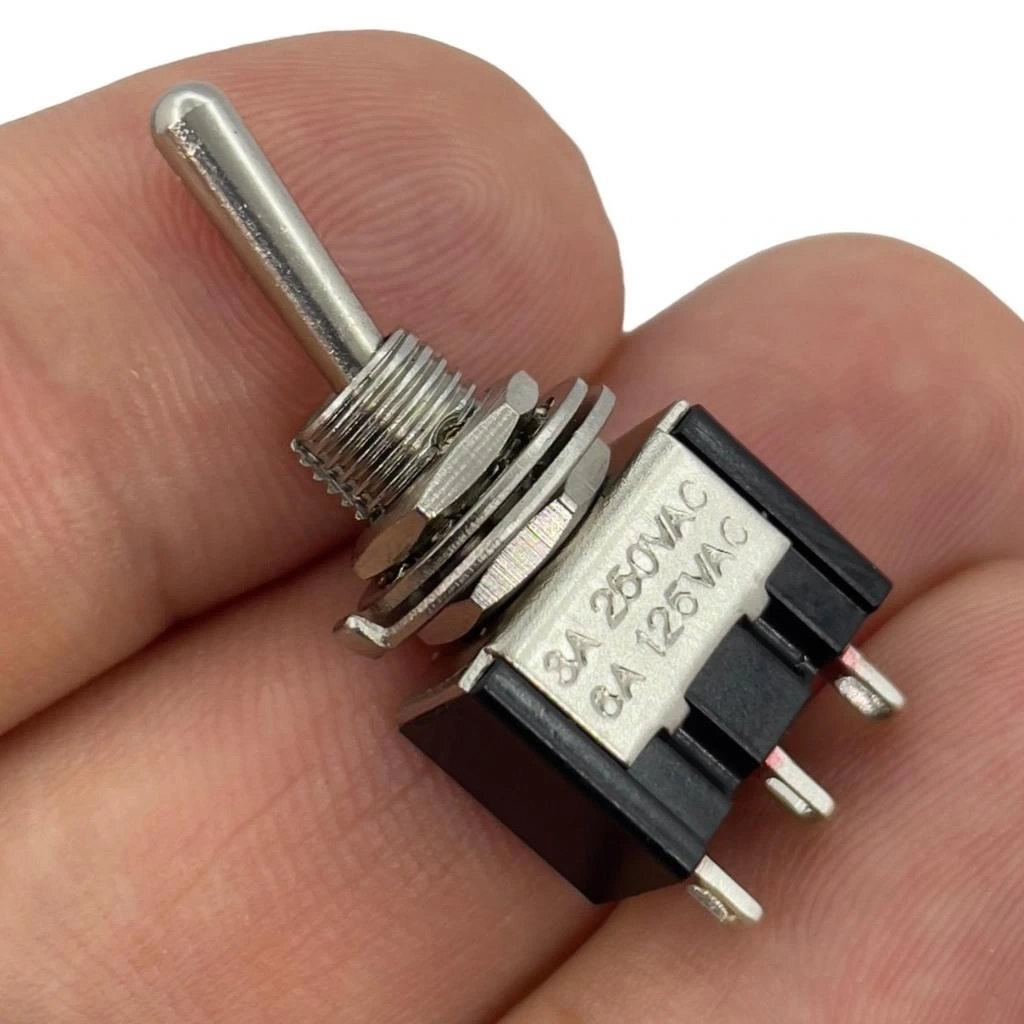

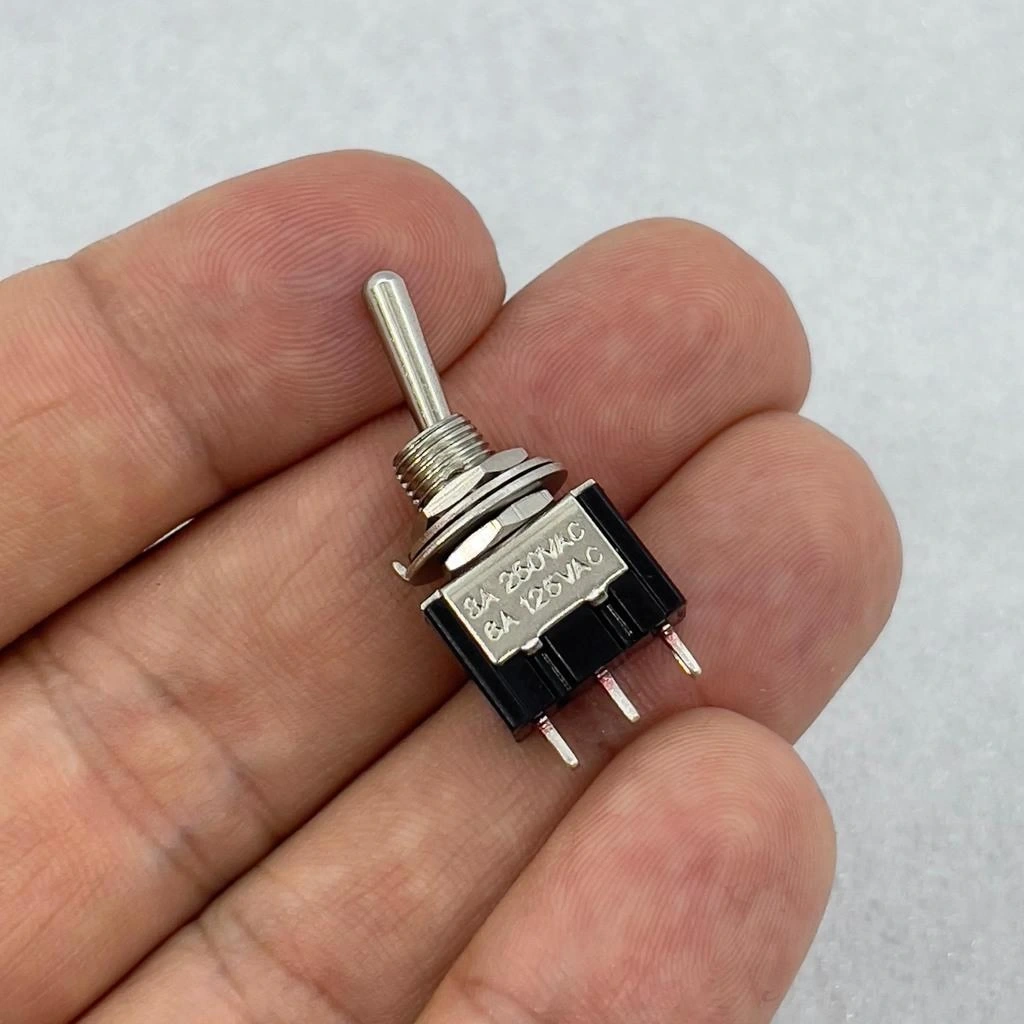

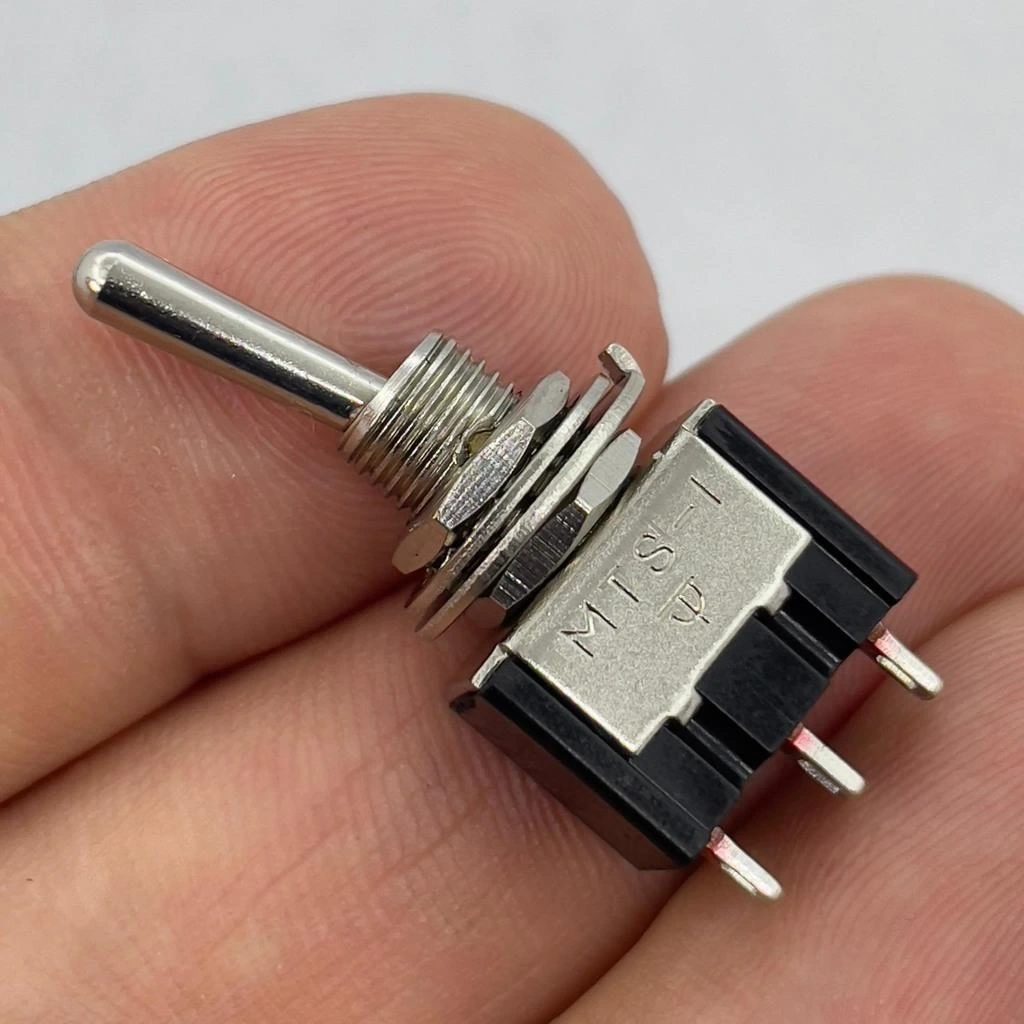

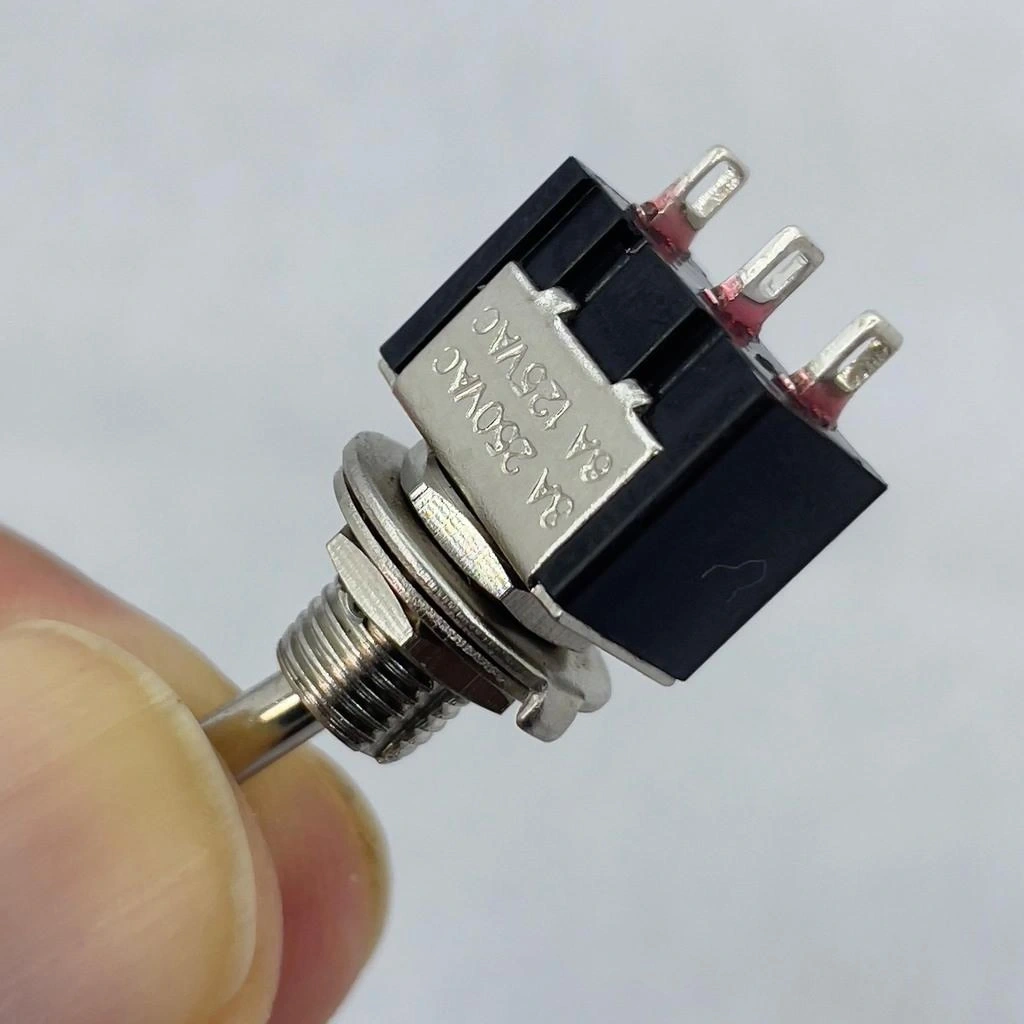

IC-141 Toggle Switch Yaylı Off-Mom 6mm 3P MTS-112

IC-141 Toggle Switch Yaylı OFF-MOM 6mm 3P MTS-112

IC-141, MTS-112 modeli ile belirtilen bir Toggle (Kapama) anahtarıdır. Bu tip anahtarlar elektrik devrelerini açma ve kapama işlemleri için kullanılır.

IC-141, bir OFF-MOM (Off-Momentary) anahtarıdır, yani düğme bırakıldığında kendi kendine sıfırlanır ve ON konumuna geçmez. Anahtar düğmesi üzerine bastığınızda temas yapar ve devreyi açar, elinizi çektiğinizde devre kapanır.

IC-141 Toggle Switch, 6mm montaj çapı ve OFF-MOM konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 3 pinli tasarımı ve SPDT (Tek Kutuplu Çift Yönlü) yapısı ile tek bir devreyi anlık aktivasyon ile kontrol edebilme imkanı sunar.

Mini boyutlu, tek taraflı yaylı bir toggle switch arıyorsanız, IC-141 Toggle Switch MTS-112 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

OFF-MOM konfigürasyonu ile yukarı konumda kapalı (OFF), aşağı konumda yaylı (MOM) çalışan bu mini toggle switch, anlık aktivasyon gerektiren uygulamalar için mükemmel bir çözüm sunar. Normalde kapalı duran ve sadece ihtiyaç halinde geçici olarak aktifleştirilen sistemler için tasarlanmıştır. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

• Model: IC-141 / MTS-112
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: OFF-MOM (Kapalı-Yaylı)
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Yönlü)

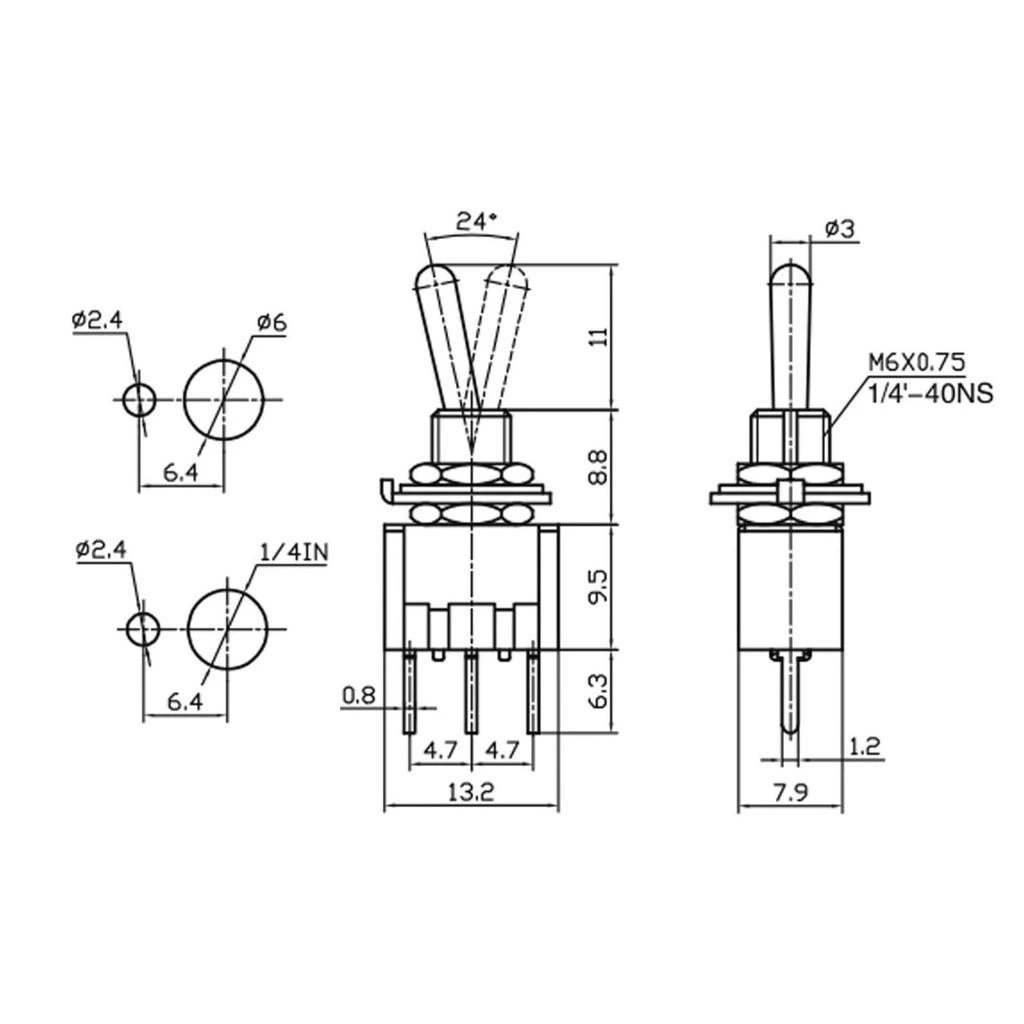

• Montaj Çapı: 6mm
• Terminal Sayısı: 3 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 18mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• Tek Taraflı Yaylı Yapı: Aşağı konumda anlık aktivasyon, bırakıldığında otomatik off.
• SPDT Yapısı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
• OFF-MOM Yapısı: Normalde kapalı, gerektiğinde anlık aktivasyon.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin yay geri bildirimi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Güvenlik Odaklı: Operatör kontrolü bıraktığında otomatik deaktivasyon.
• Enerji Tasarrufu: Sadece gerektiğinde devre aktivasyonu.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
• Kompakt Panel Tasarımı: Minimum alan kullanımı ile efektif kontrol.

İdeal Kullanım Alanları

• Geçici Aktivasyon Sistemleri: Anlık kontrol gerektiren devreler
• Test Ekipmanları: Anlık ölçüm ve test fonksiyonları
• Alarm Sistemleri: Test ve reset butonları
• LED Flaş Kontrolü: Geçici sinyal ve aydınlatma
• Arduino Projeleri: Anlık tetikleme gerektiren uygulamalar
• RC Model Araçlar: Turbo mod veya özel fonksiyon kontrolü
• Oyuncak Devreler: Güvenli çocuk kontrolleri
• Sensör Test Sistemleri: Anlık sensör aktivasyonu
• Mini Elektronik Projeler: Geçici güç kontrolü
• Ses Ekipmanları: Geçici ses efektleri
• Laboratuvar Cihazları: Kısa süreli test ve kontrol
• PCB Montajlı Devreler: Kompakt geçici kontrol ihtiyaçları

Montaj ve Kullanım İpuçları

OFF-MOM Tek Kutuplu Yapı

IC-141 Toggle Switch, OFF-MOM konfigürasyonu ve SPDT yapısıyla normalde kapalı, geçici aktivasyonlu tek devre kontrolü sağlar. Bu kombinasyon, sadece ihtiyaç halinde aktif olması gereken güvenlik odaklı sistemler için idealdir.

Kol yukarı (normal) konumda iken hiçbir kontak aktif değildir. Kol aşağı (MOM) konuma getirildiğinde 2-3 arasında geçici bağlantı kurulur, bırakıldığında otomatik olarak yukarı (OFF) konumuna geri döner. Bu yapı, örneğin reset butonları, test fonksiyonları veya geçici aktivasyon gerektiren tüm uygulamalar için güvenli ve kullanışlı bir çözüm sunar. Yaylı yapısı sayesinde kullanıcı kontrolü bıraktığında sistemin otomatik olarak kapalı konuma dönmesini garantiler.

SPDT 3 Pin Bağlantı Sistemi

IC-141 Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı verir.

3 pin bağlantısında ortadaki pin (2) ortak (COM) bağlantıdır. Güç kaynağı bu orta pine bağlanır. Normal durumda hiçbir bağlantı aktif değildir. Switch aşağı (MOM) konumda iken 2-3 arasında geçici bağlantı kurulur. MTS-112 modelindeki mini tasarım, özellikle anlık aktivasyon gerektiren uygulamalar için kompakt bir çözüm sunar. Yaylı yapısı sayesinde güvenlik kritik sistemlerde ve enerji tasarrufu gerektiren uygulamalarda tercih edilir. 6mm montaj çapı ile panel alanından maksimum tasarruf sağlar.

Paket İçeriği

• 1 x IC-141 Toggle Switch Yaylı OFF-MOM 6mm 3P MTS-112
