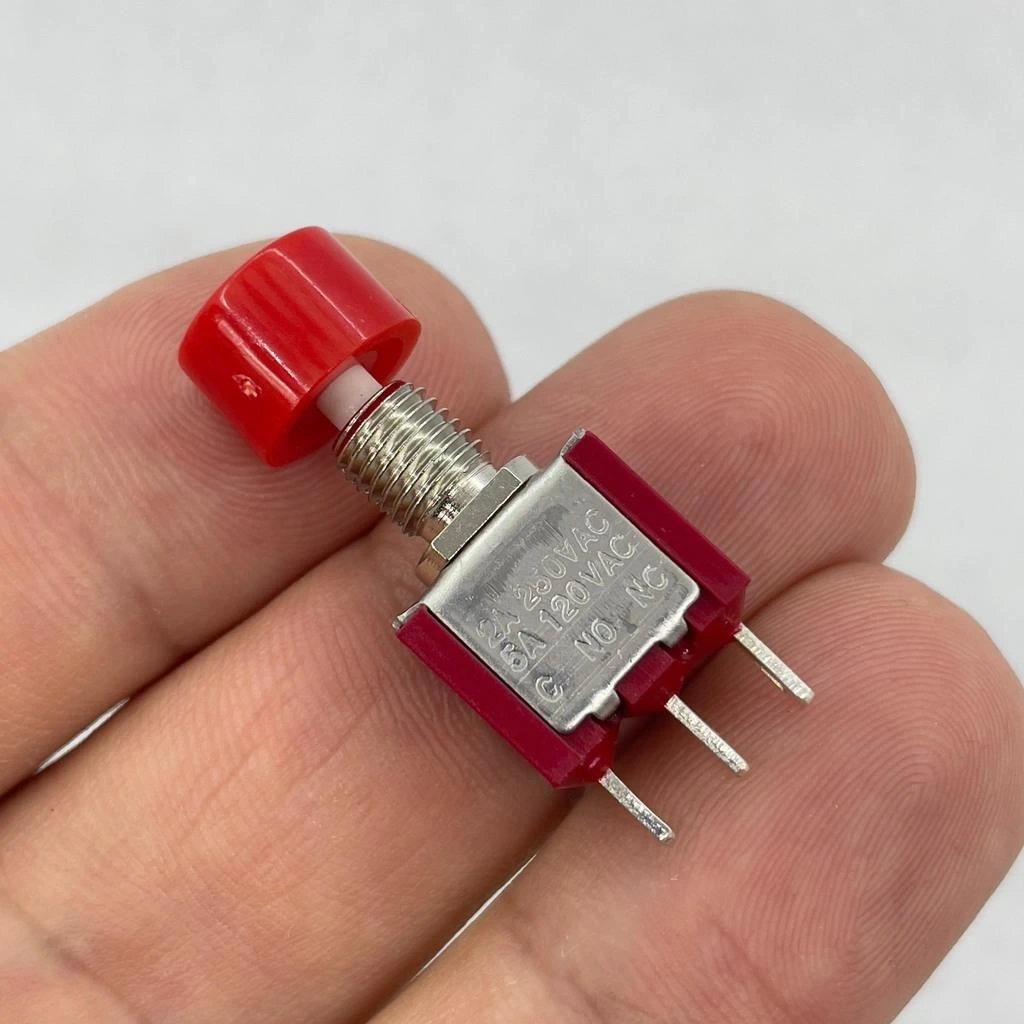

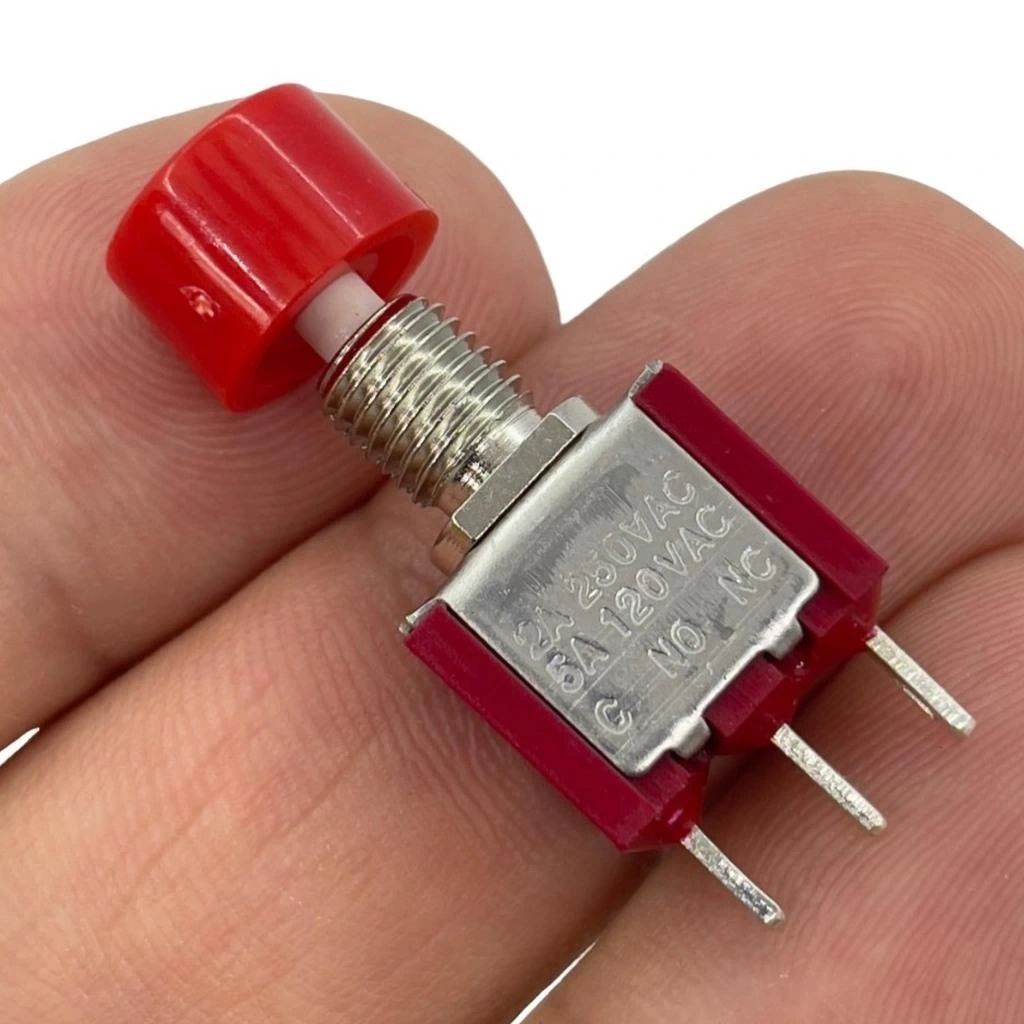

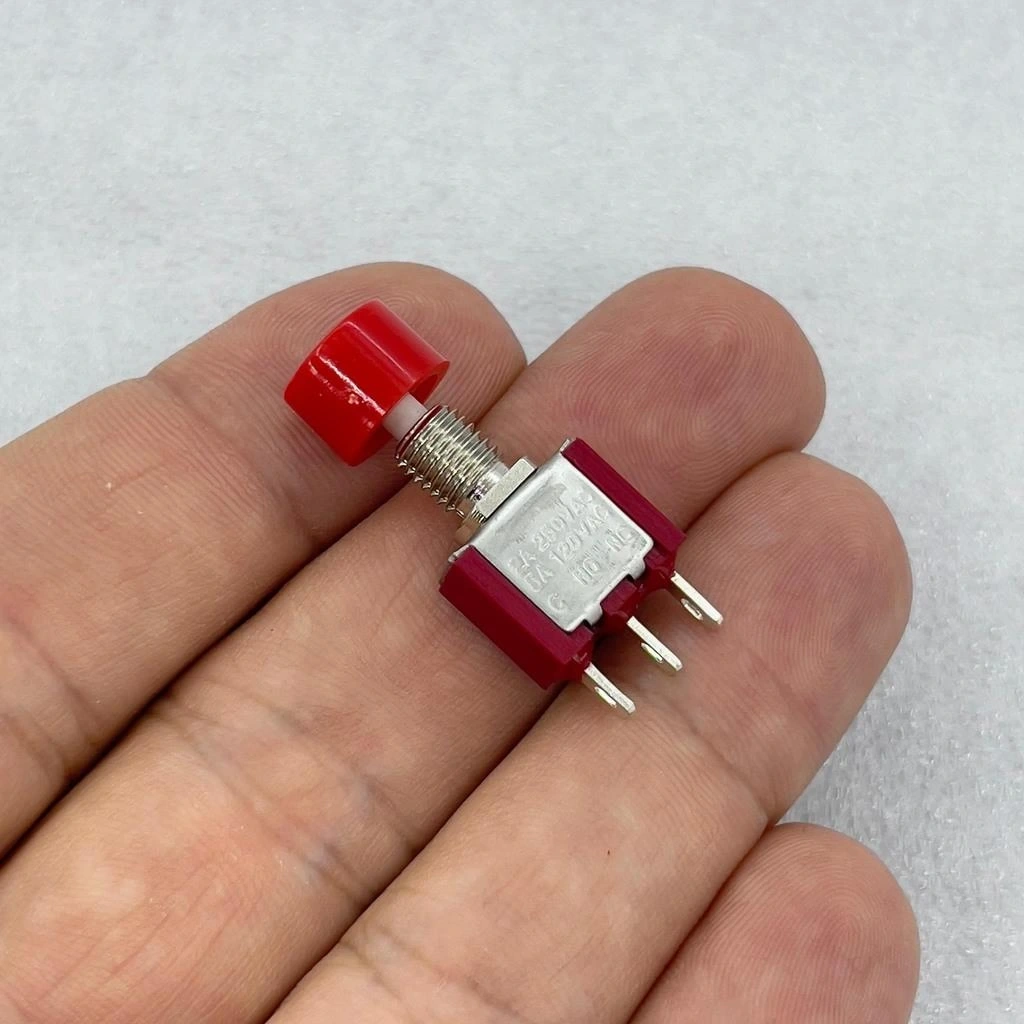

IC-139B Yaylı Buton 6mm 3P 1NO/1NC DS-612

Q: Bu butonu Arduino ile nasıl kullanabilirim?

Arduino ile kullanırken ortak pini (COM) GND veya VCCye bağlayabilirsiniz. NO pini dijital giriş pinine ve pull-down direnci ile GNDye bağlayın. NC pini başka bir dijital giriş pinine ve pull-up direnci ile VCCye bağlayın. Bu şekilde butonun her iki durumunu da izleyebilirsiniz. Alternatif olarak, Arduinonun dahili pull-up dirençlerini de kullanabilirsiniz.

VoltajPuan : 330

Fiyat	:	1,08 USD + KDV
İndirimli Fiyat (%20,5)	:	0,86 USD + KDV Kazancınız 0,22 USD
KDV Dahil	:	39,58 TL

Ürüne Oy Verin

IC-139B Yaylı Buton 6mm 3P 1NO 1NC DS-612

IC-139B, DS-612 modeli ile belirtilen bir yaylı butondur. Yaylı butonlar, elektrik devrelerini açma ve kapama işlemleri için kullanılan kompakt anahtarlar olarak tasarlanmıştır. Bu model, 1NO (Normalde Açık) ve 1NC (Normalde Kapalı) temas ile bir anahtar işlevi görür. Yani anahtar serbest bırakıldığında bir temas açıkken, bastırıldığında diğer temas açılır.

Mikro elektronik projeleriniz ve dar alan uygulamalarınız için kompakt ve çok işlevli bir buton arıyorsanız, IC-139B Yaylı Buton tam size göre. Ultra minyatür 6mm boyutu ve hem normalde açık (NO) hem de normalde kapalı (NC) kontak seçeneği sunan bu buton, sınırlı alanlarda bile maksimum kontrol sağlar.

DS-612 model kodlu bu yaylı buton, minimum alan kullanımı ile hem açma hem kapama fonksiyonunu tek üründe birleştirir. 3 pinli yapısı ile esnek bağlantı imkanı sunan bu buton, özellikle PCB montajlı projeler ve taşınabilir cihazlar için ideal bir seçimdir.

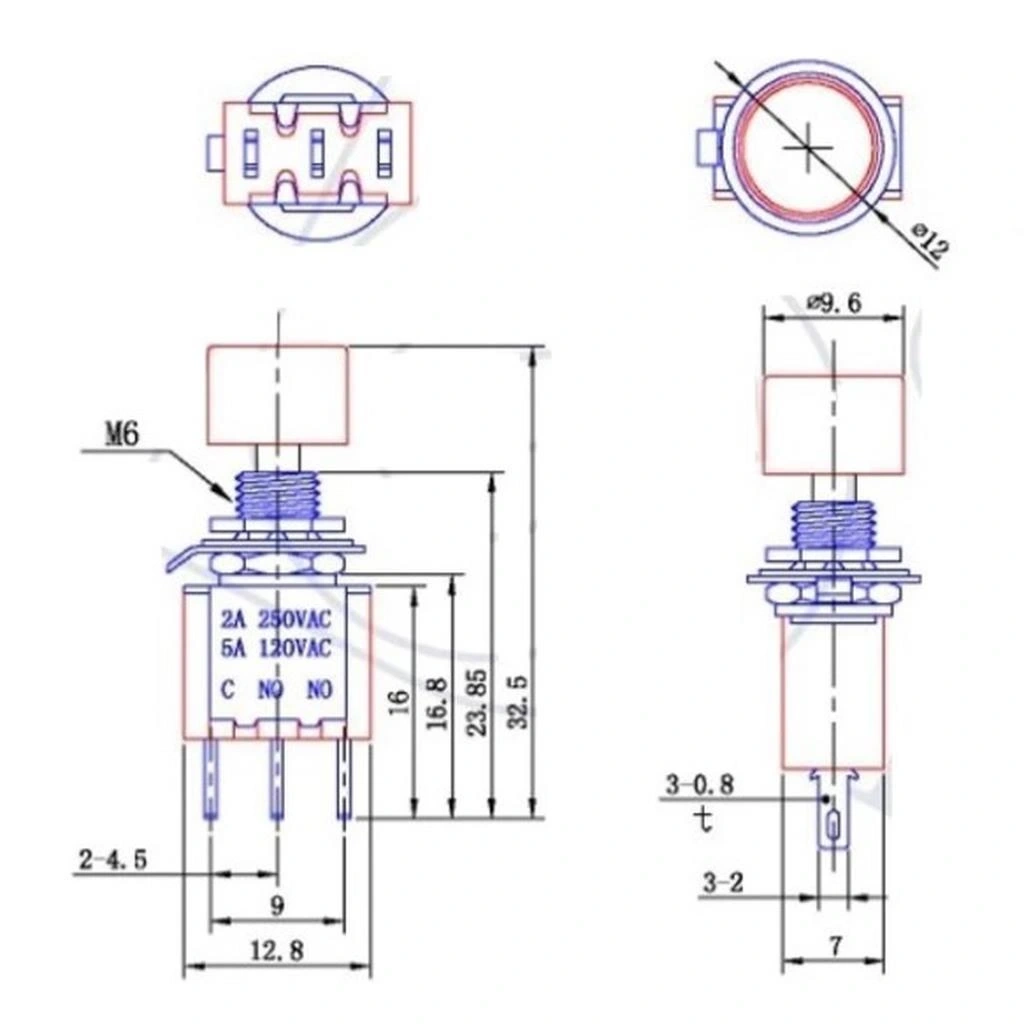

Teknik Özellikler

Model: IC-139B (DS-612)
Tip: Anlık kontak (Momentary)
Boyut: 6mm (çap)
Bağlantı: 3 Pin (1NO + 1NC)
Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
Mekanizma: Yaylı push buton
Montaj: PCB/THT
Çalışma Voltajı: 30V DC (maksimum)
Çalışma Akımı: 0.3A (maksimum)
Kontak Direnci: ≤ 50mΩ
Yalıtım Direnci: ≥ 100MΩ
Kullanım Ömrü: >30,000 basım döngüsü
Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

Ultra Kompakt Boyut: 6mm çapı ile en dar alanlarda bile kullanım imkanı.
Çift Kontak Yapısı: Hem NO hem NC kontaklar sayesinde çok yönlü devre tasarımı.
PCB Uyumlu: Devre kartlarına doğrudan montaj için optimum pin dizilimi.
Minimum Alan Kullanımı: Mikro elektronik uygulamalar için ideal.
Hassas Mekanizma: Net basma hissi ve tutarlı çalışma.
Verimli Çözüm: Tek butonda iki farklı anahtarlama fonksiyonu.

İdeal Kullanım Alanları

Mikro Elektronik Projeler: PCB üzerine montajlı küçük boyutlu cihazlar
Taşınabilir Cihazlar: El terminalleri, taşınabilir ölçüm cihazları
Hassas Enstrümanlar: Tıbbi cihazlar, hassas ölçüm ekipmanları
Model Elektronik: Drone, RC araçlar ve mini robotik projeler
Giyilebilir Teknoloji: Akıllı giysi ve aksesuar projeleri
Durum Değiştirme Devreleri: Mod değiştirme, açma/kapama uygulamaları
Test Ekipmanları: Mini test cihazları ve kalibrasyon araçları

Montaj ve Kullanım İpuçları

İpucu: PCB montajı için pin yerleşimine uygun delik düzeni tasarlayın. İnce uçlu havya ve ince lehim teli kullanarak kısa süreli lehimleme yapın. Pinleri PCB'ye yerleştirirken butonun düz oturduğundan emin olun. 3 pinli yapıda orta pin genellikle ortak (COM) bağlantıdır. Devrenizi tasarlarken NO ve NC kontakları doğru tanımlayın. Mikrodenetleyicilerle kullanımda pull-up veya pull-down dirençleri kullanın.

6mm Mikro Butonların Özellikleri

6mm butonlar, elektronik dünyasında en kompakt manuel kontrol elemanları arasında yer alır. Bu ultra küçük boyutlarına rağmen sağladıkları önemli avantajlar vardır:

Mikro Elektronik Uyumluluk: 6mm butonlar, modern minyatür elektronik devrelerle mükemmel uyum sağlar. SMD komponentlerle dolu bir PCB'de bile minimum alan kaplar.
Yüksek Yoğunluklu Yerleşim: Küçük alanda çoklu buton gerektiren uygulamalarda, 6mm butonlar sayesinde birden fazla kontrol noktası sağlanabilir.
Ağırlık Tasarrufu: Hafif yapıları, ağırlığın kritik olduğu drone elektroniği veya taşınabilir cihazlarda önemli avantaj sağlar.

SPDT (1NO+1NC) Buton Teknolojisi

IC-139B butonu, Tek Kutuplu Çift Yönlü (SPDT) yapısı ile öne çıkar. Bu yapı, tek bir butonla iki farklı devre kontrolü sağlar:

Çift Yönlü Kontrol: Buton basılı değilken NC kontağı kapalı, NO kontağı açıktır. Buton basıldığında NC kontağı açılır, NO kontağı kapanır. Bu sayede tek bir butonla iki farklı işlev kontrol edilebilir.
Özel Uygulama Senaryoları: SPDT yapısı, bir cihazı kapatırken başka bir cihazı aynı anda açma, mod değiştirme, sinyal yönlendirme gibi senaryolarda ideal çözüm sunar.
Devre Tasarımı Esnekliği: Tek bir butonda iki farklı kontak sağladığından, devre karmaşıklığını azaltır ve PCB alanından tasarruf sağlar.

DS-612 Model Butonların Kullanım Alanları

DS-612 kodlu bu mikro butonlar, özellikle aşağıdaki alanlarda tercih edilir:

Hassas Elektronik: Tıbbi cihazlar, laboratuvar ekipmanları ve hassas ölçüm aletlerinde kontrol elemanı olarak kullanılır.
Mikro Robotik: Küçük boyutlu robotik projeler, otomatik kontrol sistemleri ve sensör devreleri için idealdir.
IoT Cihazları: Akıllı ev sensörleri, kablosuz ağ düğümleri ve uzaktan izleme cihazları gibi kompakt IoT uygulamalarında tercih edilir.
Reset ve Programlama Butonları: Mikrodenetleyici kartları ve programlanabilir cihazlarda reset veya boot mode seçimi için kullanılır.

Paket İçeriği

IC-139B Yaylı Buton 6mm 3P 1NO 1NC DS-612

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Buton

Çeşitli boyut, renk ve fonksiyonlarda butonlarımızla projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli buton seçenekleri.

Ürünleri İncele →

Plastik Butonlar

Dayanıklı ve ekonomik plastik butonlarımızla projelerinizi tamamlayın. Çeşitli form faktörlerinde ve işlevlerde plastik butonlar için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-139B Yaylı Buton da bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

NO ve NC kontakları nasıl belirleyebilirim?

3 pinli SPDT butonda, orta pin genellikle ortak (COM) bağlantıdır. Multimetre ile ölçüm yaparak diğer pinleri belirleyebilirsiniz: Buton basılı değilken COM ile bağlantısı olan pin NC, bağlantısı olmayan pin NO'dur. Buton basıldığında ise COM ile NO arasında bağlantı oluşur, COM ile NC arasındaki bağlantı kesilir.

Bu butonu Arduino ile nasıl kullanabilirim?

Arduino ile kullanırken ortak pini (COM) GND veya VCC'ye bağlayabilirsiniz. NO pini dijital giriş pinine ve pull-down direnci ile GND'ye bağlayın. NC pini başka bir dijital giriş pinine ve pull-up direnci ile VCC'ye bağlayın. Bu şekilde butonun her iki durumunu da izleyebilirsiniz. Alternatif olarak, Arduino'nun dahili pull-up dirençlerini de kullanabilirsiniz.

Bu kadar küçük butonu PCB üzerine nasıl monte edebilirim?

6mm butonun PCB montajı için ince uçlu havya, ince lehim teli ve büyüteç/mercek kullanın. PCB tasarımınızda pinlerin ölçülerine uygun delik ve pad düzeni yapın. Butonu PCB'ye yerleştirirken cımbız kullanın. Her pini kısa süreli lehimleyin, aşırı ısı butona zarar verebilir. Montaj sonrası soğumasını bekleyip multimetre ile bağlantıları kontrol edin.

1NO+1NC yapısı hangi uygulamalarda faydalıdır?

1NO+1NC yapısı şu uygulamalarda avantaj sağlar: 1) Bir cihazı kapatırken diğerini açma, 2) Güvenlik sistemlerinde hem alarm hem bildirim, 3) Mod değiştirme uygulamaları, 4) Geri bildirim mekanizmaları, 5) Alternatif yol seçme devreleri, 6) Otomatik geçiş sistemleri. Bu yapı sayesinde tek butonla iki bağımsız işlevi aynı anda kontrol edebilirsiniz.

DS-612 butonu diğer mikro butonlardan ne gibi farklarla ayrılır?

DS-612 butonu, 1) Ultra kompakt 6mm boyutuyla minimum alan kullanımı, 2) 3 pinli SPDT yapısıyla tek butonda çift işlev, 3) PCB montajına uygun pin dizilimi, 4) Hassas yay mekanizması ve tutarlı basma kuvveti, 5) Düşük profilli tasarımı ile ince cihazlara uygunluk, 6) 1NO+1NC kontaklarıyla esnek devre tasarımı imkanı gibi özellikleriyle diğer mikro butonlardan ayrılır.

Bu butonun maksimum akım ve voltaj değerleri nelerdir?

Bu mikro buton maksimum 30V DC ve 0.3A değerlerinde çalışabilir. Bu değerler, butonun boyutu nedeniyle standart butonlara göre daha düşüktür. Düşük güç uygulamaları, sinyal devreleri ve mikrodenetleyici girişleri için uygundur. Yüksek güç gerektiren uygulamalarda, bu butonu bir transistör, MOSFET veya röle ile kombine etmeniz önerilir.
