IC-138 Toggle Switch On-Off 5mm SMTS-202

VoltajPuan : 146

Fiyat	:	0,48 USD + KDV
İndirimli Fiyat (%20,8)	:	0,38 USD + KDV Kazancınız 0,10 USD
KDV Dahil	:	17,52 TL

Ürüne Oy Verin

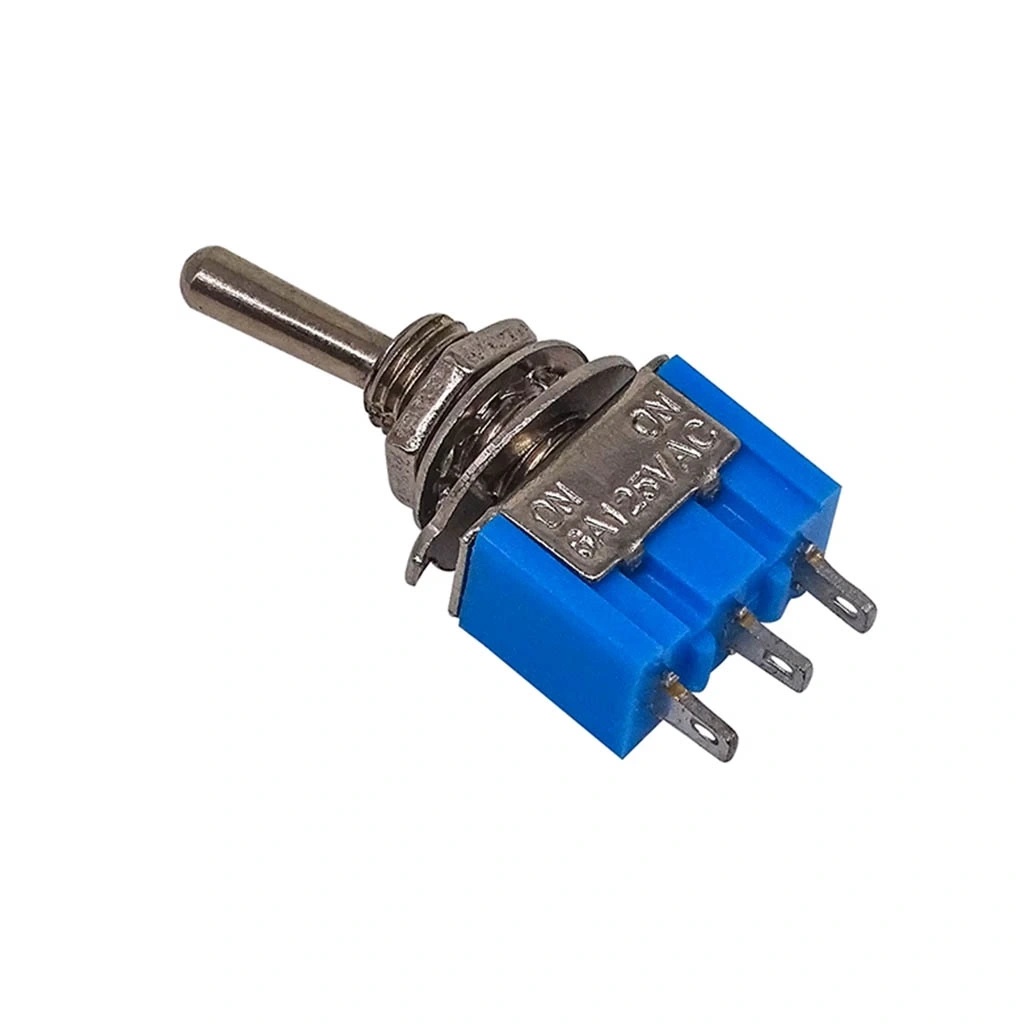

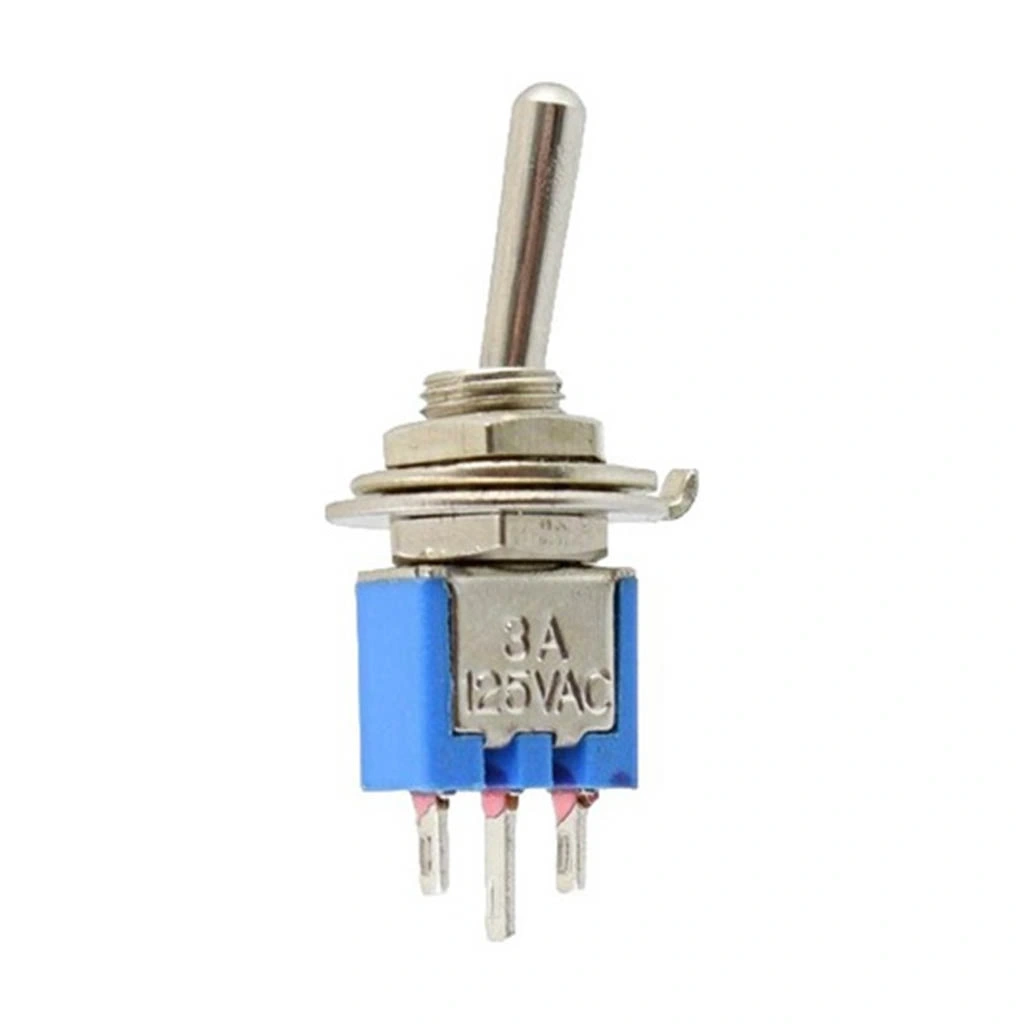

IC-138 Toggle Switch ON-OFF 5mm SMTS-202

IC-138 Toggle Switch, elektronik cihazlarda kullanılan bir tür anahtardır. ON-OFF fonksiyonuna sahiptir, yani açık veya kapalı konumlar arasında anahtarlama yapabilir. SMTS-202 model numarasıyla bilinir ve 5 mm'lik bir montaj deliğine sahiptir.

IC-138 Toggle Switch, 5mm montaj çapı ve ON-OFF konfigürasyonu ile ultra kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. SPST (Tek Kutuplu Tek Atım) yapısı ile basit açma-kapama kontrolü sağlar ve son derece sınırlı alanlarda bile kullanım imkanı sunar.

Ultra mini boyutlu bir toggle switch arıyorsanız, IC-138 Toggle Switch SMTS-202 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 5mm montaj çapı sayesinde diğer mini switchlerin bile sığamayacağı dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF konfigürasyonu ile yukarı konumda açık, aşağı konumda kapalı pozisyonda çalışan bu süper mini toggle switch, mikro elektronik projeler, taşınabilir cihazlar ve aşırı yer kısıtlaması olan tüm uygulamalar için mükemmel bir çözüm sunar. Boyutundan ödün vermeden güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

Model: IC-138 / SMTS-202
Tip: Süper Mini Toggle Switch (Kollu Anahtar)
Konfigürasyon: ON-OFF (Açık-Kapalı)
Kontak Düzeni: SPST (Tek Kutuplu Tek Atım)
Montaj Çapı: 5mm
Terminal Sayısı: 2 Terminal
Akım Kapasitesi: 2A
Voltaj Değeri: 125V AC / 12V DC
Kol Tipi: Ultra Mini Metal
Kol Uzunluğu: Yaklaşık 8mm
Gövde Malzemesi: Metal (Nikel Kaplama)
Kol Malzemesi: Metal (Krom Kaplama)
Kontak Malzemesi: Bakır Alaşım
Yalıtım Direnci: >100 MΩ
Kontak Direnci: <50 mΩ
Mekanik Ömür: >20,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +65°C
Bağlantı Tipi: Lehim terminali
Toplam Uzunluk: Yaklaşık 15mm (terminaller dahil)
Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

Ultra Kompakt Boyut: 5mm montaj çapı ile piyasadaki en küçük toggle switchlerden biri.
Minimal Alan Kullanımı: Aşırı dar alanlarda bile kurulum imkanı.
İki Konumlu Kullanım: Basit açma-kapama kontrolü.
SPST Yapısı: Doğrudan güç kontrolü için ideal.
Hafif Tasarım: Taşınabilir elektronik projelere uygun minimum ağırlık.
Kolay Montaj: Ultra mini somun-rondela sistemi ile hızlı kurulum.
Hassas Mekanizma: Küçük boyuta rağmen belirgin pozisyon hissi.
Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
Düşük Güç Uygulamaları: Sinyal devreleri için ideal.
Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
Basit Kullanım: Net açma-kapama işlevi.
Mikro Elektronik Uyumlu: En küçük projelere entegrasyon imkanı.

İdeal Kullanım Alanları

Mikro Elektronik Projeler: Ultra dar alan gerektiren uygulamalar
Taşınabilir Cihazlar: Mobil ekipmanlar ve el aletleri
Minyatür Model Araçlar: RC micro araçlar ve dioramalar
Giyilebilir Elektronik: Kompakt giyilebilir teknoloji ürünleri
Mikro Drone/UAV: Ultra hafif uçuş ekipmanları
Hassas Test Cihazları: Küçük ölçüm ve sinyal kontrolleri
Medikal Ekipman: Minimum boyut gerektiren sağlık cihazları
Müzik Ekipmanları: Küçük efekt pedalları ve kontrolörleri
Optik Cihazlar: Kamera ve teleskop aksesuarları
Arduino Nano/Micro: Ultra kompakt geliştirme projeleri
Özel PCB Tasarımları: Minimum alanlı devre kartları
Hobi Elektronik Projeleri: Mikro model kontrolleri

Montaj ve Kullanım İpuçları

İpucu: Montaj için panelde tam 5mm delik açın. Ultra mini boyutu nedeniyle çok hassas çalışma gerektirir. Hassas matkap ucu veya özel delik açma aleti kullanmanız önerilir. Switchi önden yerleştirin ve arkadan mini somunu özel ince anahtarla dikkatle sıkın. Aşırı sıkmak dişlere zarar verebilir. Terminal bağlantıları için çok ince havya ucu (0.5mm) ve ince lehim teli kullanın. Lehim sırasında aşırı ısıtmaktan kaçının, maksimum 3-5 saniye temas yeterlidir. Mini switchin etrafında yeterli boşluk bırakarak montaj yapın, kolun tam hareket etmesini sağlayın. Terminallere bağlanacak kabloların terminalleri zorlamamasına dikkat edin. Plastik ya da ince panellerde montaj somunu altına küçük bir destek plakası eklemek dayanıklılığı artırır. Rutubetli ortamlarda terminalleri izole edin.

ON-OFF Tek Kutuplu Yapı

IC-138 Toggle Switch, ON-OFF konfigürasyonu ve SPST yapısıyla iki konumlu tek devre kontrolü sağlar. Bu kombinasyon, özellikle mikro elektronik uygulamalar için ideal bir kontrol mekanizması sunar.

Kol yukarı (ON) konumda iken kontaklar aktif olur, aşağı (OFF) konumda ise devre açılır. SPST (Tek Kutuplu Tek Atım) yapısı, iki terminal arasında basit bir açma-kapama işlevi görür. Güç kontrolü, sinyal aktarımı veya düşük güçlü cihazların açılıp kapatılması için idealdir. 5mm montaj çapı ile piyasadaki en küçük toggle switchlerden biri olarak, mikro elektronik projelerinizde minimum yer kaplar.

Süper Mini (SMTS) Seri Tasarım

IC-138 Toggle Switch, SMTS (Süper Mini Toggle Switch) serisinin bir parçası olarak, ekstra kompakt uygulamalar için özel olarak tasarlanmıştır. Bu seri, standart ve mini toggle switchlerin bile sığamayacağı alanlarda çözüm sunar.

5mm montaj çapı, standart 6mm mini switchlerden daha da küçük bir montaj alanı sağlar. SMTS-202 model kodu, 2 terminal ve ON-OFF konfigürasyonunu ifade eder. Boyutundan ödün vermeden sunduğu 2A akım kapasitesi ile mikro elektronik projelerde güvenilir güç kontrolü sağlar. Ultra ince terminalleri ve kompakt yapısı sayesinde mikro PCB tasarımları, giyilebilir elektronik ve minyatür modeller için mükemmel bir seçimdir.

Paket İçeriği

1 x IC-138 Toggle Switch ON-OFF 5mm SMTS-202

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Elektronik projeleriniz için uygun kontrol elemanını seçin.

Ürünleri İncele →

Switch

Çeşitli boyut ve tipte switch ürünlerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için kaliteli switch seçenekleri.

Ürünleri İncele →

Toggle Switch

Dayanıklı ve çok yönlü toggle switchlerimizle kontrol panellerinizi tamamlayın. Çeşitli formlarda ve işlevlerde toggle switch çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-138 Toggle Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

5mm ve 6mm toggle switch arasındaki fark nedir?

5mm süper mini toggle switch daha küçük montaj deliği gerektirir (5mm çap), 6mm mini modelden %30 daha az yer kaplar. Genellikle akım kapasitesi daha düşüktür (2A). Kol boyu daha kısadır (8mm civarı). Terminalleri daha incedir. Mikro elektronik projeler için tasarlanmıştır. Daha hassas montaj gerektirir.

SPST toggle switch ne anlama gelir?

SPST (Tek Kutuplu Tek Atım) en basit switch yapısıdır. Sadece iki terminali vardır ve tek bir devreyi açıp kapatır. Tek yönlü çalışır - açık veya kapalı. Sinyal yönlendirme yetenekleri yoktur. Basit güç kontrolü için idealdir. SPDT (Tek Kutuplu Çift Yönlü) modellere göre daha az fonksiyoneldir.

SMTS-202 kodundaki rakamlar ne anlama gelir?

SMTS, Süper Mini Toggle Switch serisini belirtir. İlk rakam (2) terminal yapısını gösterir (SPST - 2 terminal). İkinci rakam (0) genel seri kodudur. Son rakam (2) konfigürasyonu belirtir (ON-OFF iki konumlu yapı). SMTS serisi, 5mm montaj çaplı ultra kompakt switchleri kapsar.

5mm delik hassas şekilde nasıl açılır?

Tam 5mm çaplı matkap ucu kullanın. Önce 2mm pilot delik açın. Daha sonra 5mm uçla genişletin. İş parçasını sıkıca sabitleyin. Düşük devirde delme yapın. Plastik malzemelerde aşırı ısınmadan kaçının. Hassas işler için kademeli matkap uçları idealdir. Delik kenarlarını çapaklardan temizleyin.

2A akım kapasitesi hangi cihazlar için yeterlidir?

2A kapasite 12V DC sistemlerde 24W güce kadar yeterlidir. Mikro LED şeritler, düşük güçlü sensörler, sinyal devreleri, mikro motorlar, küçük fanlar, düşük güçlü Arduino projeleri ve mikro solenoidler için uygundur. Yüksek güç gerektiren cihazlarda röle ile kombine edilmelidir.

Süper mini toggle switch terminalleri nasıl lehimlenir?

Çok ince uçlu havya (max 25W) kullanın. İnce çaplı (0.5-0.7mm) lehim teli tercih edin. Lehim süresini 3-5 saniye ile sınırlayın. Terminal önce temizlenmelidir. Lehim akışını kontrol edin, köprüleme yapmayın. İnce kablo (28-30 AWG) kullanın. Soğutma için yeterli süre bekleyin.

Süper mini switchin kullanım ömrünü uzatmak için ne yapılmalıdır?

Nominal akım değerinin (2A) %70 altında kullanın. Aşırı mekanik kuvvet uygulamayın. Kol üzerine yanal baskı yapmayın. Terminal bağlantılarında gerilim oluşturmayın. Rutubetli ortamlardan koruyun. Montaj somununun sıkılığını periyodik kontrol edin. Kısa devre koruma devresi ekleyin. Titreşimli ortamlarda sarsıntıyı azaltın.

Bu switch giyilebilir elektronik projelerde nasıl kullanılır?

Esnek PCB ile monte edin. Su geçirmez kaplama ile terminalleri koruyun. Minimum montaj alanı gerektiren noktalara yerleştirin. İnce ve esnek kablo kullanın. Mekanik koruma için küçük muhafaza ekleyin. Gerilim önleyici kablo bağlantıları yapın. Uzun ömür için düşük güç uygulamalarında tercih edin.

Ultra mini switchler PCB tasarımında nasıl konumlandırılmalıdır?

PCB kenarına yakın yerleştirin, kolay erişim sağlayın. 5mm montaj deliği ve terminal delikleri açın. Terminal bağlantıları için yeterli bakır pad alanı bırakın. Komponentler arasında minimum 2mm boşluk olmalıdır. Kol hareketine engel olmayacak yerleşim yapın. Terminal yollarını kalın tasarlayın. İhtiyaç halinde mekanik destek noktaları ekleyin.
