IC-134E-5 Yuvarlak Mini Anahtar ON-OFF-ON 3P

VoltajPuan : 85

Fiyat	:	0,28 USD + KDV
İndirimli Fiyat (%21,4)	:	0,22 USD + KDV Kazancınız 0,06 USD
KDV Dahil	:	10,15 TL

Ürüne Oy Verin

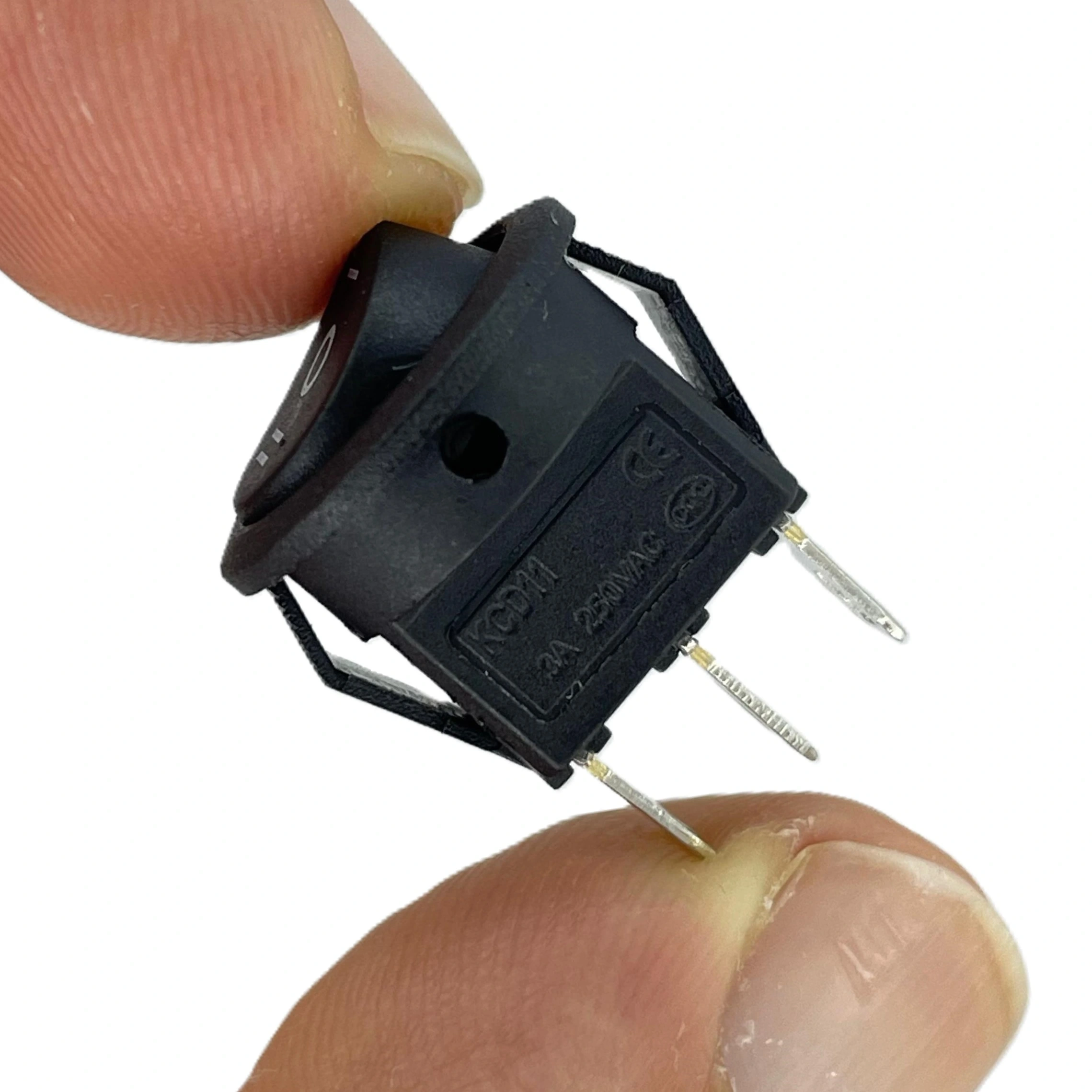

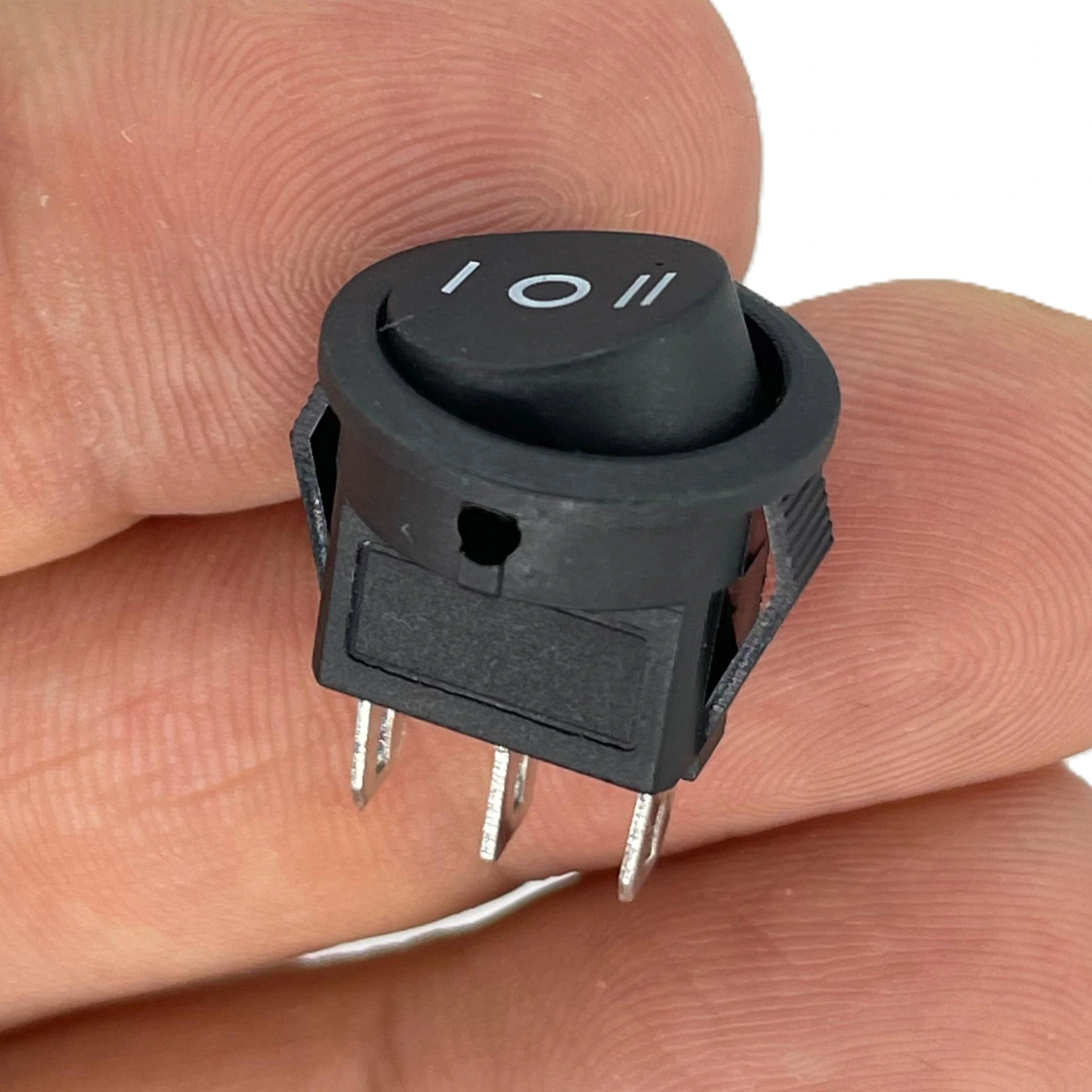

IC-134E-5 Yuvarlak Mini Anahtar ON-OFF-ON 3P

Bu anahtar, elektronik cihazlarda kullanılan bir tür mini yuvarlak anlık anahtardır. ON-OFF-ON tipindeki bu anahtar, üç farklı pozisyonda (açık, kapalı, açık) olabilir ve genellikle elektrik devrelerinde farklı fonksiyonları kontrol etmek için kullanılır. Siyah renkteki gövdesiyle dikkat çeker.

Kompakt projelerde üçlü konum kontrolü yapabileceğiniz mini bir anahtara mı ihtiyacınız var? IC-134E-5 Yuvarlak Mini Anahtar, yaylı olmayan ON-OFF-ON yapısı ile üç farklı konumda sabit kalabilen, ultra kompakt bir kontrol çözümüdür. Küçük boyutlarına rağmen profesyonel performans sunan bu mini anahtar, 3 pinli yapısıyla çift yönlü cihaz ve sistemlerin kontrolünde kullanılır.

Mini boyutu ve yuvarlak şekliyle sınırlı alanlara kolayca monte edilen bu anahtar, elektronik projelerde tercih edilen bir komponenttir. SPDT (Tek Kutuplu Çift Yönlü) yapısı sayesinde, tek bir giriş kaynağını iki farklı çıkışa yönlendirebilir veya sistemin tamamen kapalı kalmasını sağlayabilir.

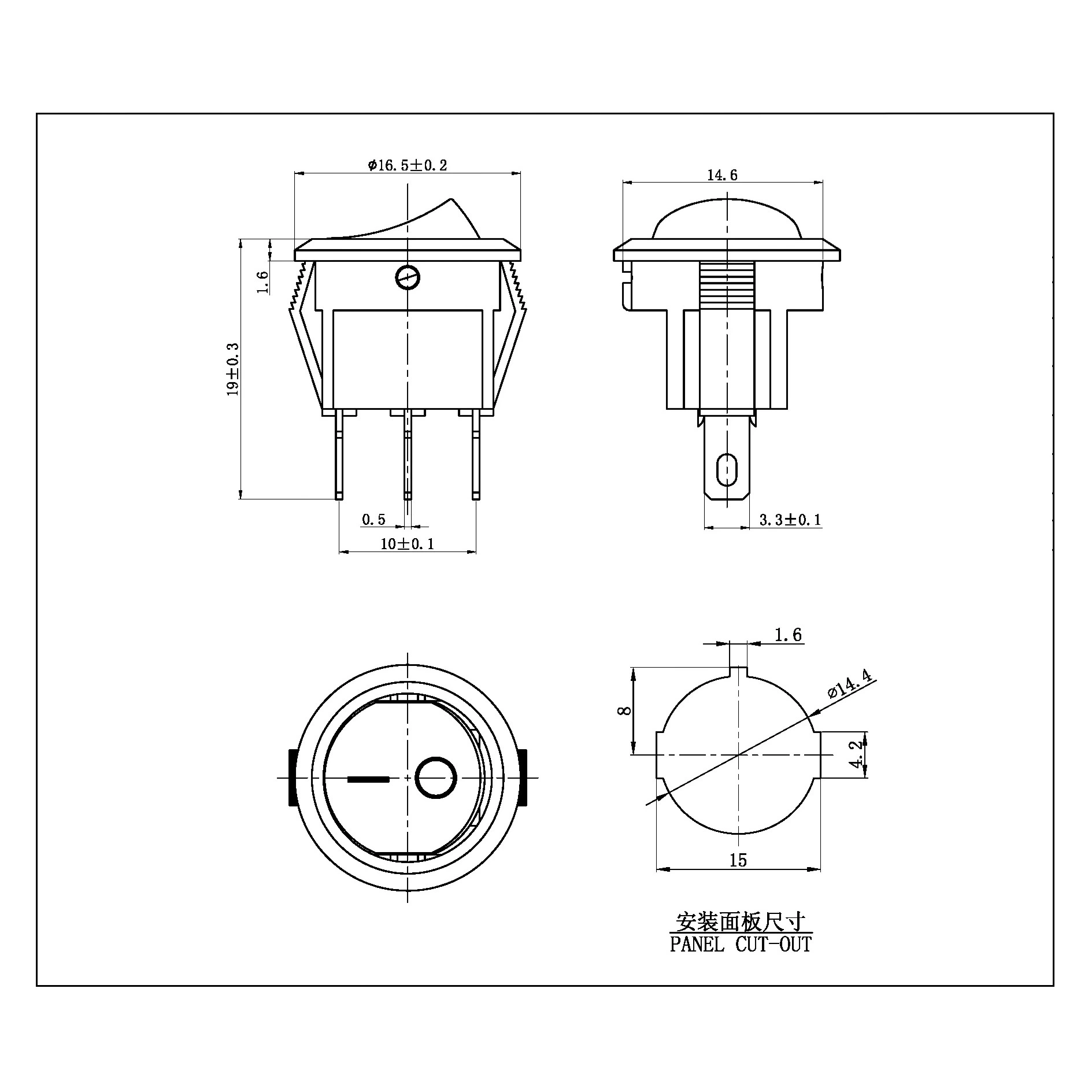

Teknik Özellikler

Model: IC-134E-5
Tip: Yuvarlak Mini Anahtar
Çalışma Tipi: ON-OFF-ON (Aç-Kapa-Aç)
Terminal Sayısı: 3P (3 Pin)
Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
Form Faktörü: Yuvarlak Mini
Çap: Yaklaşık 12mm (kafa)
Montaj Deliği: Yaklaşık 6mm
Voltaj Değeri: 250V AC
Akım Kapasitesi: 2A
Gövde Malzemesi: Plastik ve Metal
Kol Malzemesi: Metal
Kol Uzunluğu: Yaklaşık 10mm
Toplam Uzunluk: Yaklaşık 20mm
Kontak Direnci: <50 mΩ
Yalıtım Direnci: >100 MΩ
Mekanik Ömür: >10,000 işlem döngüsü
Çalışma Sıcaklığı: -20°C ila +60°C
Terminal Tipi: Lehimleme Pimleri
Renk: Siyah/Metal

Kullanım Avantajları

Ultra Kompakt Boyut: Minimum alan gerektiren projelere uygun tasarım.
Üç Konumlu Çalışma: ON-OFF-ON yapısıyla çok yönlü kontrol imkanı.
SPDT Yapısı: Tek girişi iki farklı çıkışa yönlendirme kabiliyeti.
Kolay Montaj: 6mm montaj deliği ile hızlı ve basit kurulum.
Yaylı Olmayan Mekanizma: Her konumda sabit kalabilme özelliği.
Sağlam Yapı: Metal ve plastik kombinasyonu ile dayanıklı tasarım.
Çok Yönlü Kullanım: Geniş voltaj aralığında çalışabilme.
Net Konum Değişimi: Belirgin tıklama hissi ile pozisyon bildirimi.
Estetik Görünüm: Profesyonel ve şık mini tasarım.
Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.

İdeal Kullanım Alanları

Küçük Elektronik Projeler: DIY hobi devreleri ve mini sistemler
Model Araçlar: RC araba, uçak, tekne kontrol sistemleri
Arduino Projeleri: Kontrol devreleri ve seçim arabirimler
Müzik Ekipmanları: Gitar efekt pedalları ve ses modifikasyonları
Küçük Ev Aletleri: Mini mikserler, blenderler, şarj cihazları
Test Ekipmanları: Ölçüm cihazları ve laboratuvar aletleri
Oyuncaklar: Elektronik oyuncaklar ve eğitim setleri
Taşınabilir Cihazlar: Küçük fenerler, el aletleri
Drone ve Uçuş Kontrolleri: Mod seçim anahtarları
İletişim Cihazları: Telsiz ve iletişim ekipmanları

Montaj ve Kullanım İpuçları

İpucu: Montaj için tam 6mm çapında temiz delik açın. Anahtarı önden yerleştirip somunu arkadan sıkın. Fazla sıkmayın, gövdeye zarar verebilir. Pimleri numaralandırarak lehimleyin. İnce kablolar kullanın ve pinlere fazla ısı uygulamaktan kaçının. Bağlantıları yalıtın.

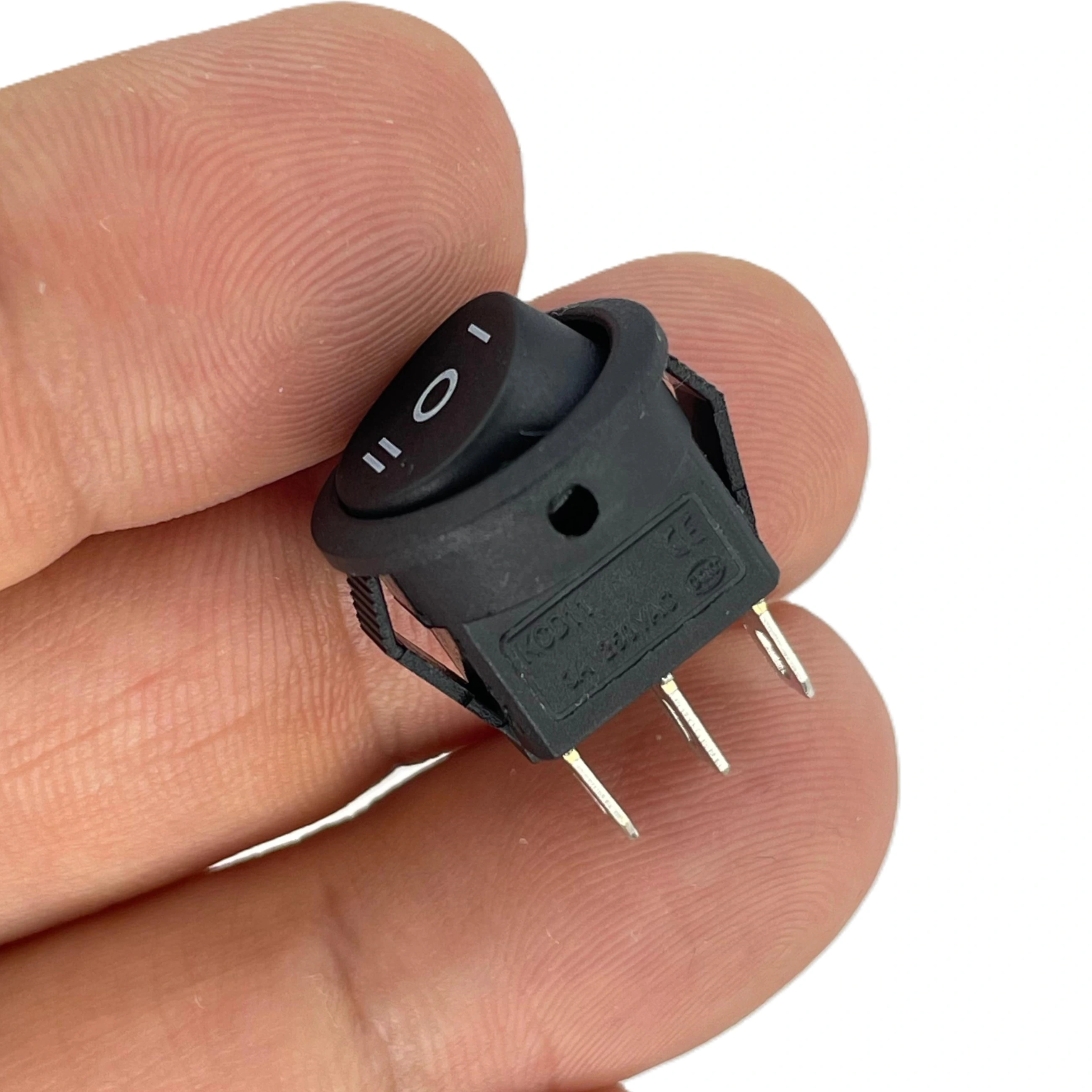

ON-OFF-ON Çalışma Prensibi

IC-134E-5 mini anahtarı, üç konumlu çalışma prensibiyle kullanıcıya geniş kontrol imkanı sunar. ON-OFF-ON yapısı, anahtarın üç farklı pozisyonda sabit kalabilmesini sağlar.

Yukarı konumda (ilk ON pozisyonu), ortak pin (genellikle ortadaki) ve üst pin arasında elektrik bağlantısı kurulur. Bu durumda, orta pin ile alt pin arasında bağlantı kesilir. Orta konumda (OFF pozisyonu), anahtar tüm bağlantıları keser ve hiçbir elektrik akışı gerçekleşmez. Aşağı konumda (ikinci ON pozisyonu) ise, ortak pin ile alt pin arasında bağlantı kurulurken, ortak pin ile üst pin arasındaki bağlantı kesilir.

Bu üçlü konum yapısı, tek bir anahtarla çok yönlü kontrol sağlar. Örneğin, bir motoru çift yönlü çalıştırmak, bir devreyi tamamen kapatmak veya iki farklı fonksiyonu tek anahtarla kontrol etmek mümkündür. Anahtar her konumda sabit kaldığı için, kullanıcının sürekli basılı tutmasına gerek kalmaz.

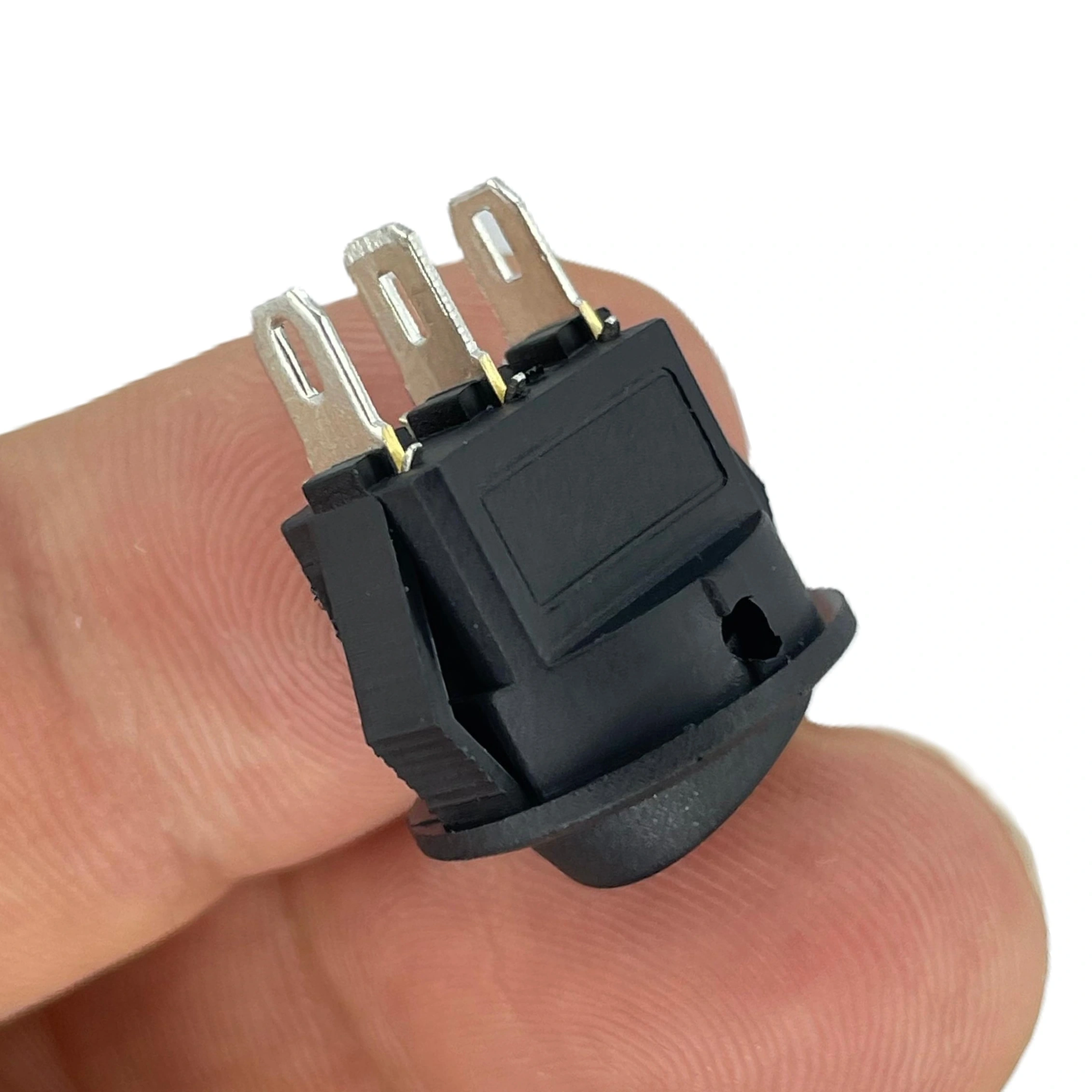

3 Pin SPDT Bağlantı Şeması

IC-134E-5 mini anahtarı, SPDT (Tek Kutuplu Çift Yönlü) yapısıyla 3 pin bağlantı şemasına sahiptir. Bu yapı, tek bir ortak girişin iki farklı çıkışa yönlendirilmesine olanak tanır:

Orta Pin (2): Ortak bağlantı (COM - Common)
Üst Pin (1): Normalde Açık bağlantı (NO - Normally Open)
Alt Pin (3): İkinci Normalde Açık bağlantı (NO2)

Standart bir bağlantı şemasında, orta pine güç kaynağı bağlanır. Anahtar yukarı konumdayken, güç üst pine iletilir; aşağı konumdayken ise alt pine iletilir. Orta (OFF) konumda hiçbir pine güç iletilmez.

Bu yapı, çift yönlü motor kontrolü için idealdir. Örneğin, orta pine güç bağlanırken, üst ve alt pinlere motorun farklı uçları bağlanabilir. Böylece anahtarın konumuna göre motor ileri veya geri yönde çalıştırılabilir, orta konumda ise tamamen durdurulabilir.

Diğer bir kullanım şekli ise, iki farklı devre veya cihazın tek bir güç kaynağı ile alternatif olarak çalıştırılmasıdır. Orta konumda hiçbiri çalışmazken, anahtarın yukarı veya aşağı konumlarında farklı devreler aktif hale getirilebilir.

Paket İçeriği

1 x IC-134E-5 Yuvarlak Mini Anahtar (ON-OFF-ON, 3P)

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Anahtar

Çeşitli boyut ve fonksiyonlarda anahtar seçeneklerimizle projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli anahtar çözümleri.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-134E-5 Yuvarlak Mini Anahtar da bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.
Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

ON-OFF-ON anahtarı ile motor yönü nasıl kontrol edilir?

Motor yönü kontrolü için orta pine (2) güç kaynağının pozitif ucunu bağlayın. Üst pin (1) ve alt pine (3) motorun farklı uçlarını bağlayın. Negatif uç ise doğrudan güç kaynağına gider. Anahtar yukarı konumdayken motor bir yöne, aşağı konumdayken ters yöne döner. Orta konumda ise motor durur. Bu şekilde tek anahtarla DC motorun ileri-geri kontrolü sağlanır.

Bu mini anahtarın akım kapasitesi ne için yeterlidir?

2A akım kapasitesi, küçük elektronik projeler, LED aydınlatmalar, sinyal devreleri, küçük DC motorlar ve düşük güçlü cihazlar için yeterlidir. 12V sistemlerde yaklaşık 24W, 5V sistemlerde 10W güce kadar doğrudan kontrol sağlar. Yüksek güçlü uygulamalar için röle veya transistör arayüzü ile kullanılmalıdır. Araç aksesuarları ve hobi elektronik projeleri için uygundur.

6mm montaj deliği hangi kalınlıktaki panellere uygundur?

6mm montaj deliği, 0.5mm-3mm kalınlığındaki panellere ideal şekilde uyar. İnce panellerde (0.5-1mm) somun tam sıkılabilir. Kalın panellerde (2-3mm) somun yeterince sıkılamayabilir, bu durumda ince pullarla destek sağlanır. Plastik, metal ve ahşap panellerde kullanılabilir. Deliğin tam yuvarlak ve pürüzsüz açılması anahtarın dengeli durması için önemlidir.

Mini anahtarın titreşimli ortamlarda güvenilirliği nasıldır?

Bu mini anahtar, orta seviyedeki titreşimlere dayanacak şekilde tasarlanmıştır. Araçlarda, RC modellerde ve taşınabilir cihazlarda kullanılabilir. Yoğun titreşimli ortamlarda somununun düzenli kontrol edilmesi önerilir. Aşırı titreşimli uygulamalarda, kontak güvenilirliğini artırmak için bağlantılara lehim yanında ince tel ile sabitlemek veya montaj somununa yüksek mukavemetli yapıştırıcı uygulamak faydalı olur.

ON-OFF-ON ile ON-ON anahtar arasındaki fark nedir?

ON-OFF-ON anahtarı üç konumludur: yukarı, orta ve aşağı. Orta konumda tüm bağlantılar kesilir. ON-ON anahtarı ise iki konumludur ve orta pozisyonu yoktur. ON-OFF-ON, devrenin tamamen kapatılabilmesini sağlarken, ON-ON sadece iki farklı konum arasında geçiş yapar. Motor kontrolü gibi uygulamalarda, güvenlik için sistemin tamamen kapatılabilmesi gerektiğinden ON-OFF-ON tercih edilir.
