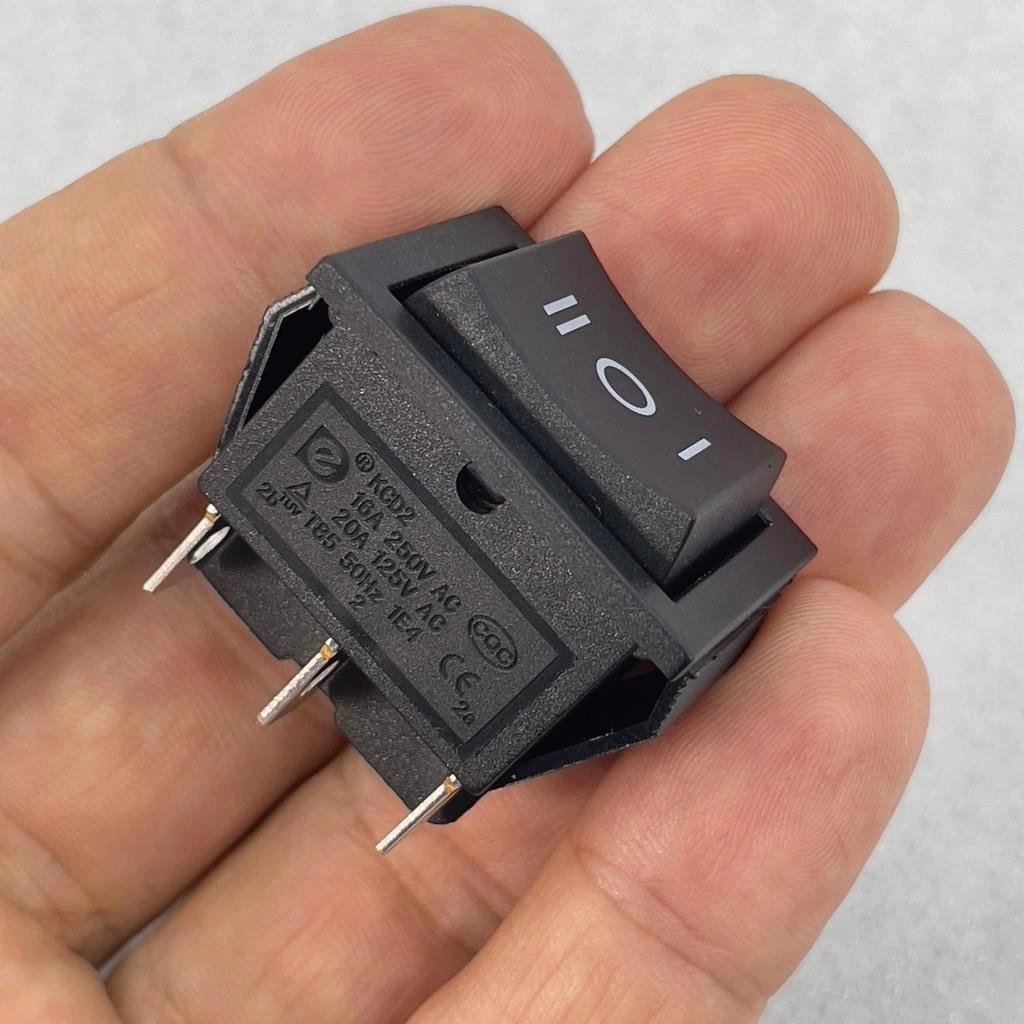

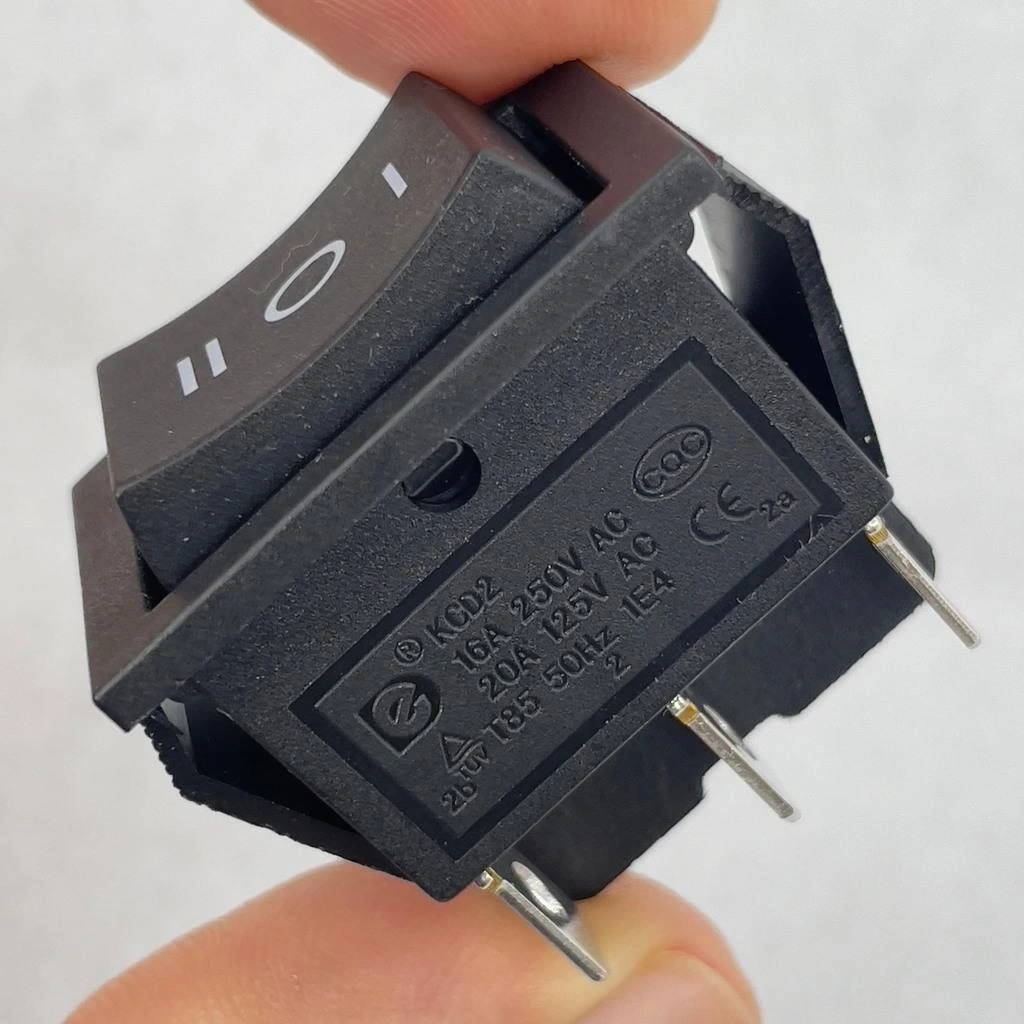

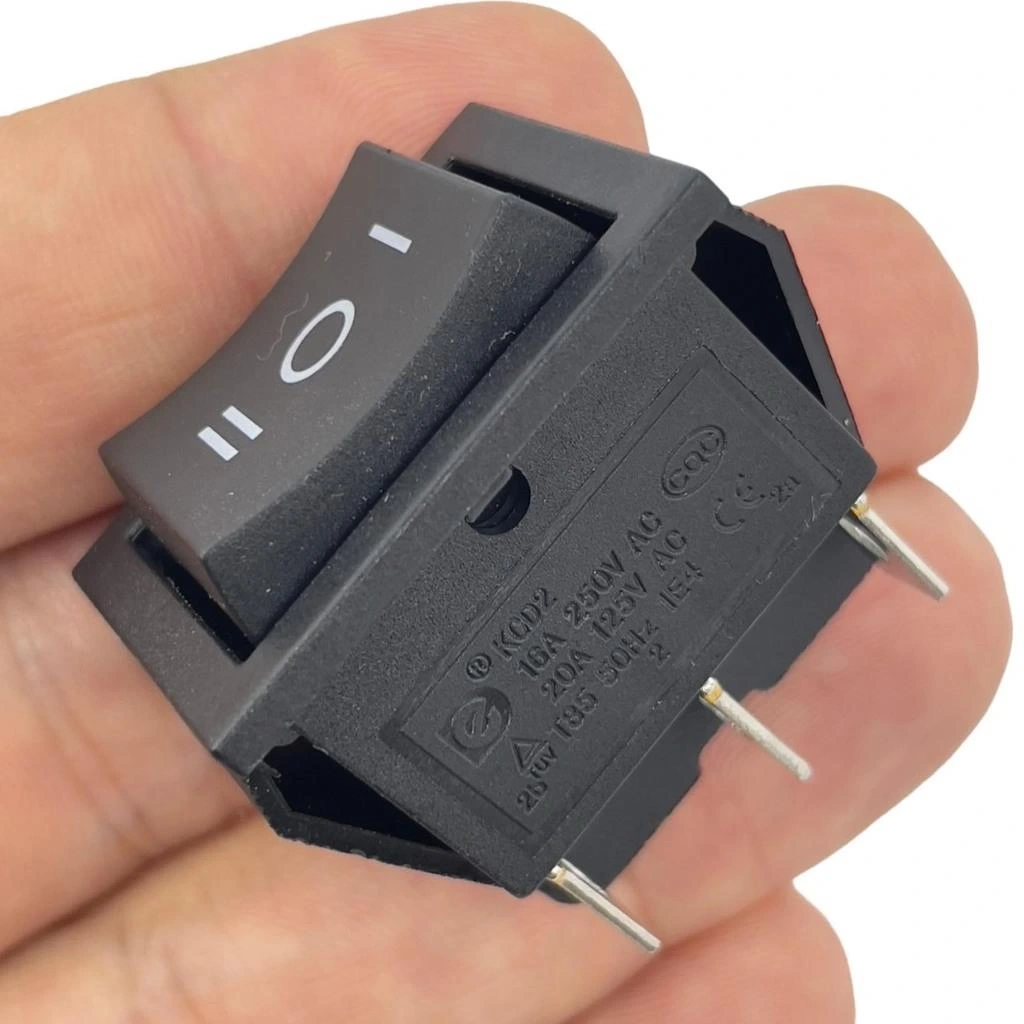

IC-110 Geniş Işıksız Yaylı Anahtar Mom-Off-Mom 6P

IC-110 Geniş Işıksız Yaylı Anahtar MOM-OFF-MOM 6P

IC-110 Geniş Işıksız YAYLI Anahtar, elektrik devrelerinde kullanılan üç pozisyonlu bir anahtardır. Bu anahtar, orta pozisyonda iken OFF (kapalı) konumunda bulunur.

Anahtar, iki yönde itildiğinde MOM (Momentary) işlevini yerine getirir, yani geçici bir bağlantıyı açma veya kapama işlevini gerçekleştirir. Işıksız tasarımı, üzerinde bir ışık göstergesi bulunmadığını gösterir.

IC-110 Geniş Işıksız Yaylı Anahtar, üç konumlu yaylı (momentary) yapısı ve 6 pinli bağlantı özelliği ile elektronik projeleriniz için ideal bir kontrolcüdür. MOM-OFF-MOM konfigürasyonu, anahtarın her iki konumda da yaylı olduğunu ve serbest bırakıldığında otomatik olarak merkez konumuna döndüğünü gösterir.

Çift yönlü geçici kontrol sağlayan geniş bir anahtar mı arıyorsunuz? IC-110 Geniş Işıksız Yaylı Anahtar, MOM-OFF-MOM konfigürasyonu ve 6 pinli (6P) yapısı ile her iki yönde de geçici kontrol sağlayan güçlü bir kontrolcüdür. Çift kutuplu yapısı sayesinde aynı anda iki bağımsız devreyi kontrol etme imkanı sunar.

Yüksek kaliteli malzemelerden üretilen bu yaylı anahtar, motor kontrolü, yön kontrol sistemleri, endüstriyel ekipmanlar ve hassas kontrol gerektiren tüm projelerde güvenli ve ergonomik bir çözüm sağlar.

---

Teknik Özellikler

Bu bölümde IC-110 Geniş Işıksız Yaylı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-110
• Tip: Geniş Işıksız Yaylı Anahtar
• Çalışma Tipi: MOM-OFF-MOM (Momentary-OFF-Momentary)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Geniş Tasarım
• Yay Mekanizması: Çift Yönlü Merkeze Dönüşlü
• Gösterge: Yok (Işıksız)

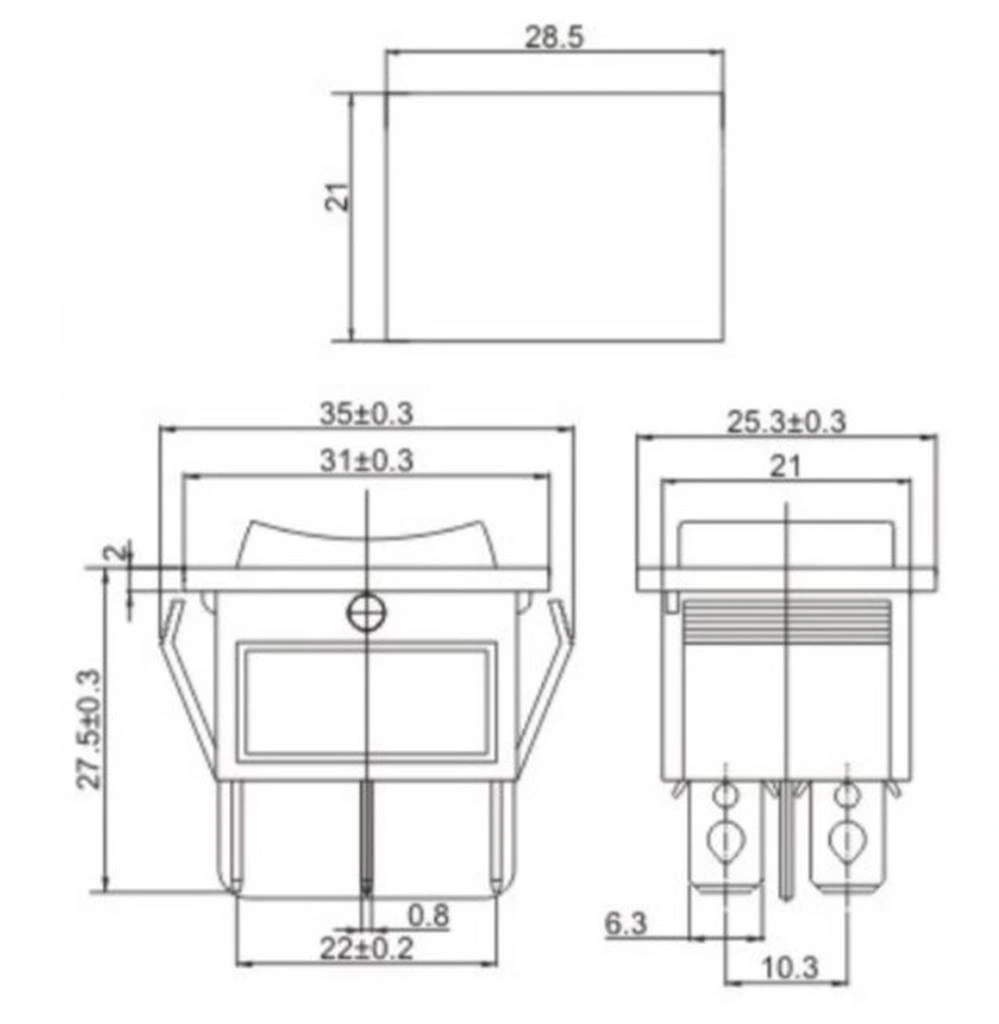

• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-110 geniş ışıksız yaylı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Yaylı Dönüş Mekanizması: Bırakıldığında otomatik merkeze dönüş.
• Çift Yönlü Kontrol: Her iki yönde geçici aktivasyon imkanı.
• Çift Kutuplu Yapı: Aynı anda iki bağımsız devreyi kontrol edebilme.
• Güvenli Çalışma: Operatör kontrolü bıraktığında otomatik OFF konumuna dönüş.
• Ergonomik Tasarım: Rahat kullanım için geniş anahtar yüzeyi.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +60°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Çok Yönlü Kullanım: Çeşitli uygulamalarda çift devre kontrol esnekliği.

---

İdeal Kullanım Alanları

Bu geniş ışıksız yaylı anahtar birçok farklı uygulamada kullanım için uygundur.

• Motor Yön Kontrolü: İleri-geri hareket kontrolü
• Endüstriyel Kontrol Panelleri: Hassas makine kontrolü
• Vinç ve Kaldırma Sistemleri: Yukarı-aşağı yönlendirme
• Tarım ve İş Makineleri: Hidrolik kontroller
• Robotik Sistemler: Servo motor ve aktüatör kontrolü
• Tekne ve Deniz Araçları: Dümen ve trim kontrolleri
• Güvenlik Sistemleri: Operatör varlığı gerektiren kontroller
• Medikal Cihazlar: Hassas pozisyonlama kontrolleri
• Araç Aksesuarları: Elektrikli ayar mekanizmaları
• CNC ve Otomatik Sistemler: Manuel müdahale kontrolleri

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

MOM-OFF-MOM Yapısı ve Yaylı Dönüş Mekanizması

IC-110 geniş yaylı anahtarın MOM-OFF-MOM yapısı ve yaylı dönüş mekanizmasının çalışma prensibi.

IC-110 geniş yaylı anahtarın en önemli özelliği, MOM-OFF-MOM çalışma yapısı ve entegre yaylı dönüş mekanizmasıdır.

MOM-OFF-MOM Çalışma Yapısı:

MOM-OFF-MOM yapısı, anahtarın üç konumlu olduğunu belirtir:

• İlk MOM Konumu: Anahtar bir yöne basıldığında aktif olur, bırakıldığında otomatik olarak merkeze döner.
• OFF Konumu: Anahtarın doğal duruş pozisyonu, merkezdeki kapalı konumdur.
• İkinci MOM Konumu: Anahtar diğer yöne basıldığında aktif olur, yine bırakıldığında merkeze döner.

Bu yapı, geçici sinyal aktivasyonu gerektiren sistemler için idealdir. "MOM" terimi "Momentary" (Anlık/Geçici) kelimesinin kısaltması olup, anahtarın basılı tutulduğu sürece aktif kaldığını, bırakıldığında ise otomatik olarak devre dışı kaldığını ifade eder.

Yaylı Dönüş Mekanizması:

Anahtarın içinde bulunan yaylı sistem, şu işlevleri yerine getirir:

• Anahtara basma kuvveti kaldırıldığında otomatik olarak merkez (OFF) konumuna dönüşü sağlar.
• Her iki yöne de eşit güçte basınç gerektirir, böylece dengeli bir kullanım hissi sunar.
• Taktil geri bildirim sağlayarak, kullanıcıya dokunsal bir geribildirim verir.
• Mekanik dayanıklılık için tasarlanmış olup, 50,000+ işlem döngüsüne dayanır.

Bu yaylı mekanizma, operatörün sürekli kontrolünü gerektiren güvenlik kritik uygulamalarda özellikle önemlidir. Operatör kontrolü bıraktığında, sistem otomatik olarak güvenli (OFF) konumuna döner.

---

DPDT Yapısı ve 6 Pinli Bağlantı Özellikleri

IC-110 geniş yaylı anahtarın DPDT yapısı ve 6 pinli bağlantı şemasının sağladığı avantajlar.

IC-110 geniş yaylı anahtar, DPDT (Çift Kutuplu Çift Yönlü) yapısı ve 6 pinli bağlantı şeması ile çeşitli kontrol senaryoları için maksimum esneklik sağlar.

DPDT Yapısının Temel Özellikleri:

DPDT yapısı, iki bağımsız SPDT (Tek Kutuplu Çift Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı ortak girişin (COM), her biri iki farklı çıkışa yönlendirilmesini sağlar.
• Anahtar konumu değiştiğinde, her iki devre aynı anda ve aynı yönde değişir.
• Bu yapı, tek anahtar ile iki bağımsız devreyi aynı anda kontrol etme imkanı sunar.
• Çift kontaklı yapısı, yüksek güvenilirlik ve gelişmiş kontrol senaryoları sağlar.

6 Pinli Bağlantı Şeması:

6 pinli yapı, aşağıdaki terminal düzenine sahiptir:

• Orta Pinler (COM): İki adet ortak bağlantı noktası (1 ve 4)
• Üst Pinler: İlk MOM konumunda aktif olan bağlantılar (2 ve 5)
• Alt Pinler: İkinci MOM konumunda aktif olan bağlantılar (3 ve 6)

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    2   5
    |   |
    1   4
    |   |
    3   6

Çift Devre Kontrolünün Avantajları:

DPDT yapısı aşağıdaki kullanım senaryolarına olanak tanır:

• Motor Kontrolü: Tek anahtarla çift yönlü DC motor kontrolü (H-köprüsü konfigürasyonu).
• Çift Sistem Kontrolü: İki bağımsız devrenin aynı anda ve senkronize kontrolü.
• Yüksek Akım Uygulamaları: Paralel bağlantı ile akım kapasitesinin artırılması.
• Diferansiyel Kontrol: Tek anahtarla zıt yönlü hareketlerin kontrolü.
• Güvenlik Redundansı: Kritik sistemlerde yedekli kontrol imkanı.

Bu özellikler, IC-110 anahtarını özellikle endüstriyel, motor kontrolü ve güvenlik kritik uygulamalar için ideal kılar.

---

Motor Kontrolü ve Hareket Yönetimi

IC-110 geniş yaylı anahtarın motor kontrolü ve hareket yönetimindeki kullanım alanları.

IC-110 geniş yaylı anahtar, DPDT yapısı ve MOM-OFF-MOM konfigürasyonu sayesinde, motor kontrolü ve hareket yönetimi uygulamaları için ideal bir kontrol elemanıdır.

DC Motor Çift Yönlü Kontrolü:

DPDT yapısı, H-köprüsü bağlantısı ile DC motorlarda çift yönlü hareket kontrolüne olanak tanır:

• Anahtarın bir yöne basılması motoru ileri yönde çalıştırır.
• Merkeze bırakıldığında motor durur (güvenli pozisyon).
• Diğer yöne basıldığında motor ters yönde çalışır.
• Yaylı yapı, kontrolün bırakılması durumunda motorun otomatik olarak durmasını sağlar.

Bu kontrol şeması, özellikle hassas hareket kontrolü gerektiren sistemlerde, operatör güvenliği açısından kritik öneme sahiptir.

Vinç ve Kaldırma Sistemleri:

Vinç ve kaldırma sistemlerinde, yük kontrolü için ideal bir seçimdir:

• Operatör, anahtar üzerinde sürekli kontrol sahibi olmalıdır.
• Yukarı yönde basıldığında yük kalkar, bırakıldığında hareket durur.
• Aşağı yönde basıldığında yük iner, bırakıldığında yine hareket durur.
• Bu "ölü adam kolu" prensibi, operatörün kontrolü bırakması durumunda sistemin otomatik olarak güvenli duruma geçmesini sağlar.

Servo ve Hassas Konumlandırma Sistemleri:

Servo motor ve hassas konumlandırma sistemlerinde:

• Operatöre, hassas ve anlık pozisyonlama imkanı sağlar.
• Her iki yöndeki hareketler için geçici kontrol sunar.
• Bırakıldığında sistemin konumunu korumasını sağlar.
• 6 pinli yapı, pozisyon feedback sinyallerinin de kontrolüne olanak tanır.

Endüstriyel Otomasyon ve CNC Sistemleri:

Endüstriyel otomasyon ve CNC sistemlerinde:

• Manuel müdahale ve jog modu kontrolü için ideal bir arayüz sunar.
• Her eksende hassas hareket kontrolü sağlar.
• Otomatik mod sırasında manuel geçersiz kılma imkanı verir.
• Operatör kontrolü sona erdiğinde hareketin otomatik olarak durmasını garantiler.

Bu özellikler, IC-110 anahtarını hareket kontrolü gerektiren tüm uygulamalarda güvenilir ve kullanıcı dostu bir kontrol elemanı yapar.

---

Güvenlik Sistemleri ve Operatör Kontrolü

IC-110 geniş yaylı anahtarın güvenlik sistemleri ve operatör kontrol uygulamalarındaki önemi.

IC-110 geniş yaylı anahtar, MOM-OFF-MOM yapısı sayesinde, güvenlik sistemleri ve operatör kontrolü gerektiren uygulamalarda özel bir öneme sahiptir. Bu yapı, operatörün sürekli kontrolünü gerektirerek, güvenlik risklerini minimize eder.

"Dead Man's Switch" Prensibi:

"Ölü adam anahtarı" olarak da bilinen bu prensip, operatörün sürekli aktif kontrolünü gerektirir:

• Anahtar, operatör tarafından basılı tutulduğu sürece sistemin çalışmasına izin verir.
• Operatörün kontrolü bırakması (bayılma, kaza, dikkatsizlik vb.) durumunda, sistem otomatik olarak güvenli duruma geçer.
• MOM-OFF-MOM yapısı, her iki yönde de bu prensibi uygulayarak, çift yönlü hareket kontrolünde maksimum güvenlik sağlar.
• DPDT yapısı, yedekli güvenlik devreleri oluşturma imkanı sunar.

Endüstriyel Güvenlik Uygulamaları:

Endüstriyel ortamlarda güvenlik açısından kritik uygulamalar:

• Pres makineleri ve kesici ekipmanların manuel kontrol modları
• Tehlikeli bölgelerde çalışan robotik sistemlerin manuel geçersiz kılma kontrolleri
• Ağır yük kaldırma ve taşıma sistemlerinin operatör kontrolleri
• Acil durum müdahale ve kurtarma ekipmanları
• Tehlikeli maddelerin uzaktan manipülasyonu için kontrol sistemleri

Medikal ve Hassas Ekipman Kontrolü:

Medikal cihazlar ve hassas ekipmanlarda:

• Cerrahi robotlar ve yardımcı sistemlerin manuel kontrolü
• Diagnostik ekipmanların hassas konumlandırılması
• Hasta pozisyonlama sistemleri ve asansörler
• Rehabilitasyon ekipmanları ve fizik tedavi cihazları
• Laboratuvar otomasyonu ve hassas analiz cihazları

Güvenlik Standardı Uyumluluğu:

IC-110 yapısı, çeşitli güvenlik standartlarına uyumludur:

• Endüstriyel kontrol sistemleri için güvenlik gereklilikleri
• Makine güvenliği direktifleri ve standartları
• Operatör güvenliği ve ergonomi gereksinimleri
• İş güvenliği ve kaza önleme düzenlemeleri

Bu özellikleri sayesinde, IC-110 yaylı anahtar, operatör güvenliğinin ön planda olduğu tüm uygulamalarda tercih edilen bir kontrol elemanıdır.

---

Endüstriyel Uygulamalar ve Kontrol Panelleri

IC-110 geniş yaylı anahtarın endüstriyel uygulamalarda ve kontrol panellerindeki kullanımı.

IC-110 geniş yaylı anahtar, endüstriyel uygulamalarda ve kontrol panellerinde, güvenilir, dayanıklı ve ergonomik bir kontrol elemanı olarak çeşitli alanlarda kullanılır.

Endüstriyel Kontrol Panelleri:

Kontrol panellerinde sağladığı avantajlar:

• Geniş anahtar yüzeyi, eldivenle çalışan operatörler için bile kolay kullanım sağlar.
• Dayanıklı yapısı, zorlu endüstriyel ortamlarda uzun ömürlü çalışma garantiler.
• Yüksek akım kapasitesi (6A), endüstriyel yüklerin doğrudan kontrolüne olanak tanır.
• Belirgin taktil geri bildirimi, gürültülü ortamlarda bile operatöre dokunsal bildirim sağlar.
• Standart 20mm montaj deliği, çoğu endüstriyel panel ile uyumlu kolay montaj imkanı sunar.

Özel Endüstriyel Uygulama Alanları:

Çeşitli endüstriyel sektörlerdeki spesifik kullanım alanları:

• Üretim Hatları: Konveyör ve transfer sistemlerinin manuel kontrolü
• Madencilik Ekipmanları: Vinç, taşıyıcı ve kırıcı sistemlerinin kontrolü
• İnşaat Makineleri: Bom, vinç ve pozisyonlama sistemleri
• Metal İşleme: Torna, freze ve CNC makinelerinin manuel modu
• Tarım Makineleri: Hidrolik kontroller ve konumlandırma sistemleri
• Matbaa Ekipmanları: Hassas kağıt besleme ve ayar kontrolleri
• Paketleme Sistemleri: Konveyör ve besleme mekanizmaları kontrolü

Kontrol Paneli Tasarım Avantajları:

Kontrol paneli tasarımında sağladığı faydalar:

• MOM-OFF-MOM yapısı, panel üzerinde açıkça belirtilen güvenli bir merkez konumu sağlar.
• DPDT yapısı, panel arkasındaki kablo karmaşasını azaltarak, iki bağımsız devreyi tek anahtarla kontrol eder.
• Geniş yüzeyi, panel üzerinde açıkça görünür etiketleme ve işaret imkanı verir.
• Ergonomik tasarımı, operatör yorgunluğunu azaltır ve uzun süreli kullanımda konforu artırır.
• Standart endüstriyel boyutları, mevcut panellere kolay entegrasyon sağlar.

Dayanıklılık ve Zorlu Ortam Performansı:

Zorlu endüstriyel ortamlarda sergilediği dayanıklılık özellikleri:

• Geniş sıcaklık aralığında çalışma kabiliyeti (-20°C ila +60°C)
• Toz ve hafif nem koruması (IP40)
• Titreşime dayanıklı sağlam iç mekanizma
• Aşınmaya karşı dayanıklı kontak yüzeyleri
• Uzun mekanik ömür (50,000+ işlem döngüsü)

Bu özellikleri, IC-110 anahtarını endüstriyel ortamlarda güvenilir ve uzun ömürlü bir kontrol elemanı yapar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-110 Geniş Işıksız Yaylı Anahtar (MOM-OFF-MOM, 6P)
• 1 x Montaj Somunu

---
