HX1838 IR (Infrared) Uzaktan Kumanda ve Alıcı Kit Modülü

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü

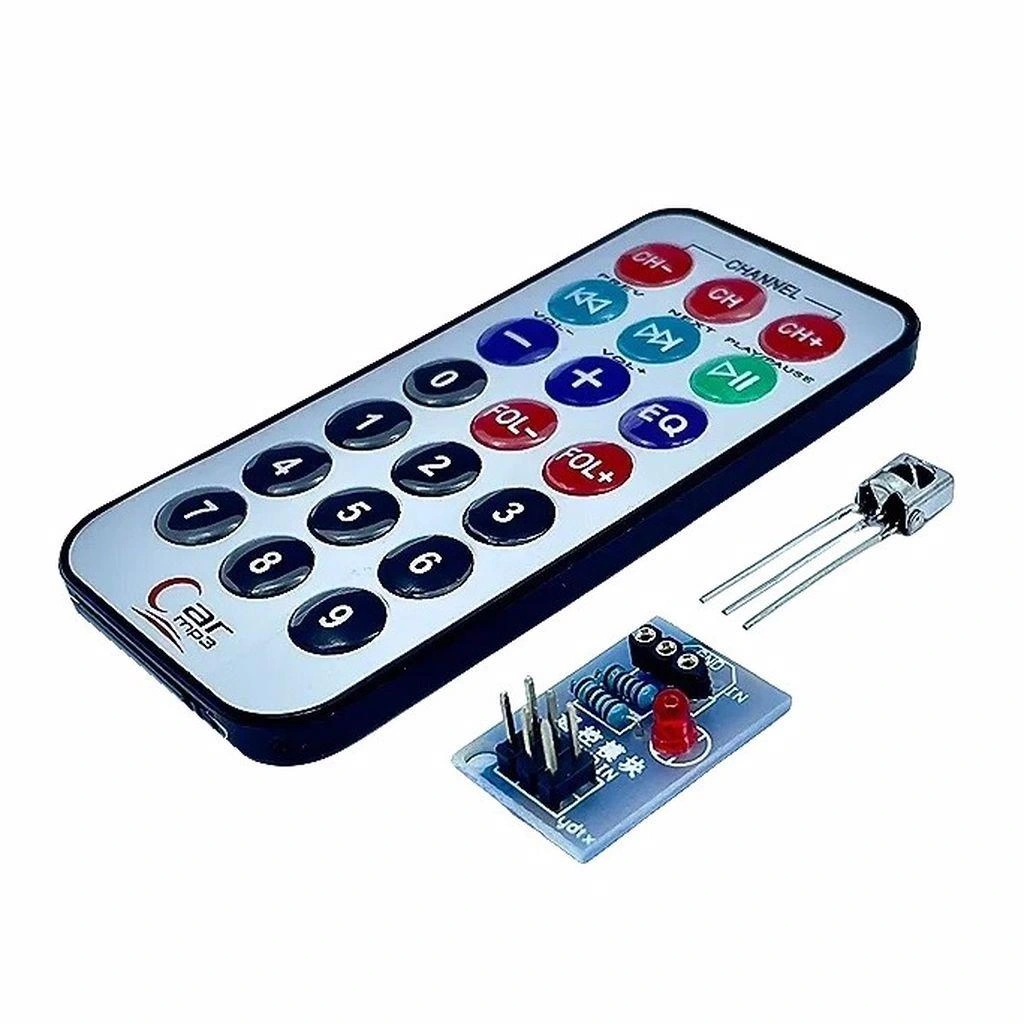

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü, projelerinize kolay ve düşük maliyetli bir uzaktan kontrol olanağı sağlayan tam donanımlı bir settir. 38kHz demodülatör çipine sahip IR alıcı modülü ve ergonomik bir uzaktan kumandadan oluşan bu kit, elektronik cihazlar için kablosuz kullanıcı arayüzü oluşturmanızı sağlar. Sensör modülleri arasında yer alan HX1838, yüksek parazit bastırma özelliği sayesinde güvenilir bir iletişim sunar.

Alıcı modülü çok kompakt boyutlara sahiptir ve sadece üç pin kullanarak kolayca bağlantı sağlanabilir. Set içerisinde gelen 21 tuşlu uzaktan kumanda, sayısal tuşların yanı sıra yön tuşları ve özel fonksiyon tuşları içerir. Arduino başta olmak üzere birçok mikrodenetleyici platformu ile uyumlu olan bu kit, hazır kütüphaneler sayesinde hızlıca projelere entegre edilebilir. Standart NEC protokolünü kullanan alıcı, yaygın IR kütüphaneleri ile kolayca programlanabilir.

Robot projeleri, akıllı ev sistemleri, LED kontrol uygulamaları ve multimedya kontrol sistemleri için ideal olan bu modül, 5 metre menzile kadar etkili çalışır. Düşük güç tüketimi ve kompakt yapısı ile pille çalışan projelerde de rahatlıkla kullanılabilir. Elektronik projelerinize uzaktan kontrol yeteneği eklemek için ekonomik ve pratik bir çözüm sunan HX1838 kiti, başlangıç seviyesinden ileri düzeye birçok projede kullanılabilir.

---

Teknik Özellikler

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Alıcı Tipi: VS1838B (HX1838) IR Alıcı
• Çalışma Frekansı: 38 kHz
• Çalışma Voltajı: 2.7V - 5.5V DC
• Algılama Mesafesi: 5 metre (açık görüş hattında)
• Algılama Açısı: ±45° (yarı güç açısı)
• Veri Çıkışı: Aktif düşük (LOW) dijital sinyal
• Bağlantı Pinleri: 3 pin (VCC, GND, DATA)
• Uzaktan Kumanda Tuş Sayısı: 21 tuş
• Protokol: NEC
• IR Dalga Boyu: 940nm
• Uzaktan Kumanda Voltajı: 3V (CR2025 pil)
• Uzaktan Kumanda Boyutları: 85mm × 40mm × 7mm
• Alıcı Modül Boyutları: 9,5mm × 7mm × 6mm
• Parazit Bastırma: Güçlü (enerji verimli floresan lambalara karşı iyileştirilmiş)
• Çalışma Sıcaklık Aralığı: -20°C ile +80°C
• Güç Tüketimi: <1.5mA (çalışma sırasında)

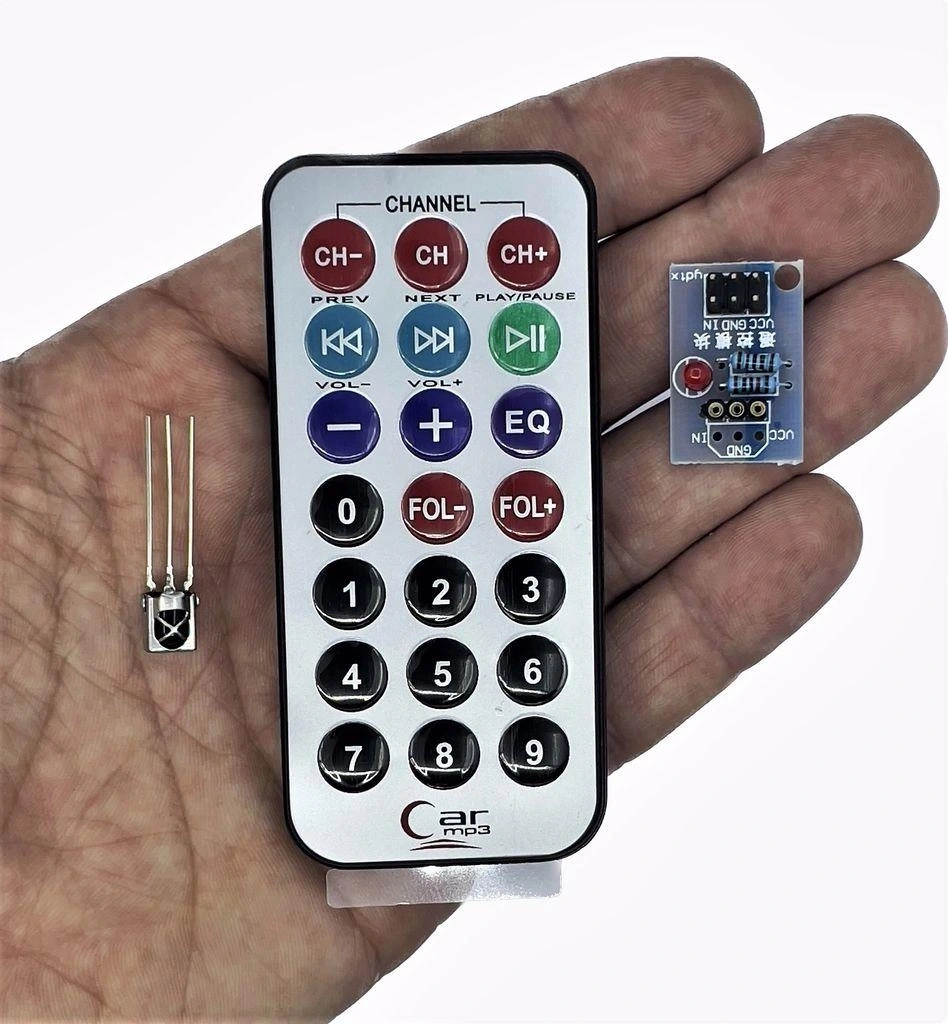

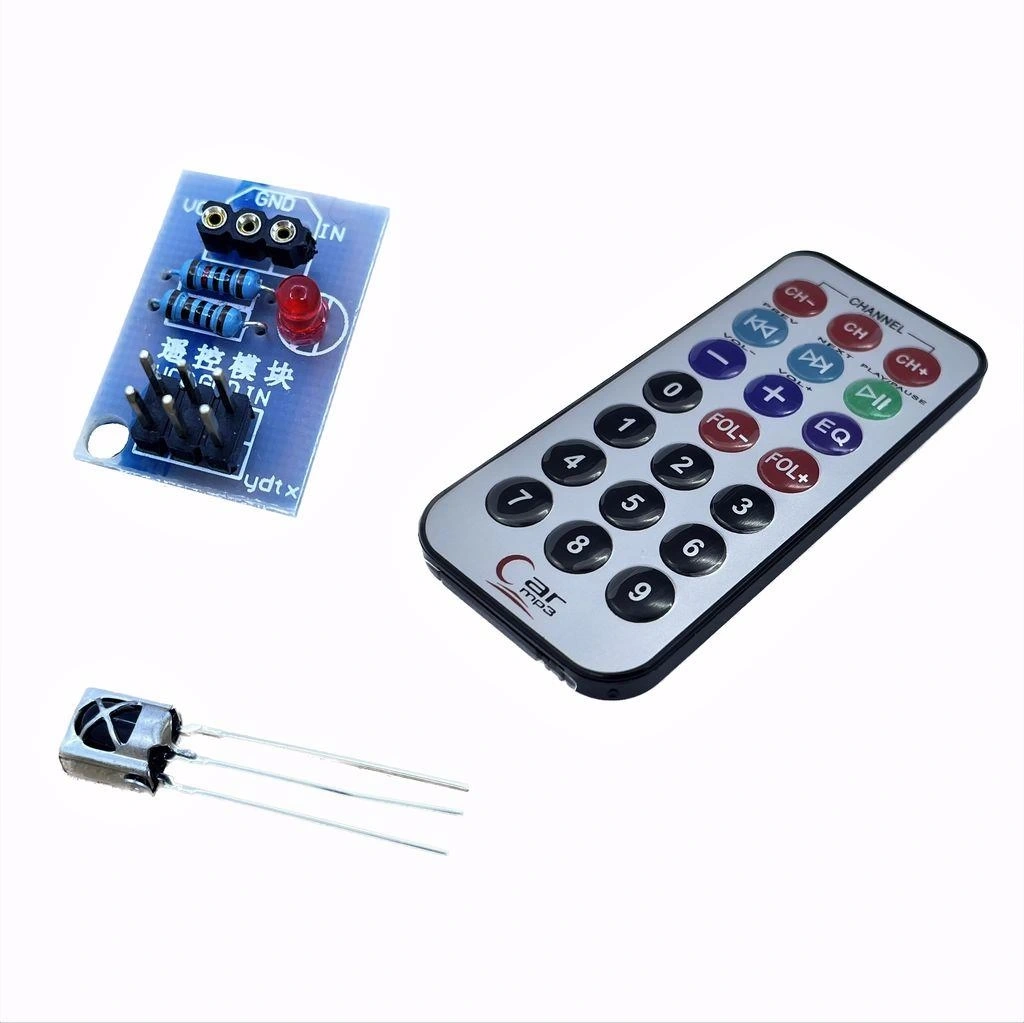

Paket İçeriği

• 1 x HX1838 (VS1838B) IR Alıcı Modülü
• 1 x 21 Tuşlu IR Uzaktan Kumanda

---

Bağlantı ve Kullanım

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Temel Bağlantı

HX1838 IR alıcı modülünün Arduino ile bağlantı detayları:

• VCC (Sağdaki Pin): Arduino 5V pinine bağlanır.
• GND (Ortadaki Pin): Arduino GND pinine bağlanır.
• DATA (Soldaki Pin): Arduino'nun dijital pinlerinden birine bağlanır (genellikle D2 veya D3 gibi interrupt destekli pinler tercih edilir).
• Filtre Kondansatörü: VCC ve GND arasına 100µF elektrolitik kondansatör bağlanabilir (opsiyonel ama önerilen).

Uzaktan Kumanda Kullanımı

IR uzaktan kumandanın kullanımı ve tuş fonksiyonları:

• Sayısal Tuşlar (0-9): Sayısal değer girmek veya menü seçimleri için kullanılır.
• Yön Tuşları: Yukarı, aşağı, sağ, sol gezinme için kullanılır.
• OK Tuşu: Seçim onaylama veya giriş yapma için kullanılır.
• Fonksiyon Tuşları: * ve # tuşları özel fonksiyonlar için kullanılabilir.
• Özel Tuşlar: Belirli uygulamalar için programlanabilir tuşlar.

IR Kütüphaneleri ile Kullanım

IR alıcı modülünü çeşitli kütüphanelerle programlama:

• IRremote Kütüphanesi: Arduino IDE'de Taslak > Kütüphane Ekle > "IRremote" aratarak kurulabilir.
• IR Kod Belirleme: Uzaktan kumandanın tuş kodlarını belirlemek için "IRrecvDemo" örneği kullanılabilir.
• Kod Tanımlama: Belirlenen kodlara göre fonksiyonlar atayarak özel kontrol sistemleri oluşturabilirsiniz.
• Üçüncü Parti Kumandalar: TV, DVD, klima gibi cihazların kumandaları da kod öğrenilerek kullanılabilir.

---

Uygulama Alanları

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Akıllı Ev Uygulamaları

Ev otomasyonu projelerinde IR kumanda kullanımı:

• Uzaktan Aydınlatma Kontrolü: Ev ışıklarını IR kumanda ile açıp kapatma veya dimmleme.
• Perde/Panjur Kontrolü: Motorlu perde sistemlerini uzaktan yönetme.
• Klima Kontrolü: Mevcut iklimlendirme sistemlerini IR komutları ile yönetme.
• Çoklu Cihaz Kontrolü: Tek kumanda ile birden fazla ev cihazını kontrol etme.

Robot ve Araç Projeleri

Hareket eden robotik sistemlerde kumanda kullanımı:

• RC Araç Kontrolü: Uzaktan kumandalı araç veya robot yapımı.
• Robot Kol Kontrolü: Servo motorlu robot kollarını uzaktan yönetme.
• Drone Kontrolü: Basit drone veya uçan robotların yönlendirilmesi.
• İnsansız Araçlar: Arduino tabanlı insansız kara/su araçları için kontrol sistemi.

Multimedya ve Eğlence

Ses, video ve eğlence sistemleri için IR kontrol:

• DIY Müzik Çalar: MP3 modüllü müzik sistemlerini uzaktan kontrol etme.
• LED Gösteriler: RGB LED şerit ve matrislerle yapılan görsel şovları kontrol etme.
• Video Projektörleri: Raspberry Pi veya Arduino tabanlı medya merkezleri için kumanda.
• Oyun Sistemleri: Arduino tabanlı retro oyun konsolları için kumanda.

Eğitim ve Sunum Araçları

Eğitim ve kurumsal uygulamalarda IR teknolojisi:

• Sunum Kontrolü: Uzaktan kumanda ile slayt değiştirme veya medya kontrolü.
• İnteraktif Öğrenme: Öğrenci katılımlı eğitim sistemleri için kumanda.
• Laboratuvar Kontrolü: Deney ekipmanlarının uzaktan yönetimi.
• Eğitim Robotları: STEM eğitimi için uzaktan kontrollü robotlar.

---

Örnek Projeler

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

IR Kontrollü RGB LED Aydınlatma Sistemi

Uzaktan kumanda ile renk ve parlaklık kontrollü LED aydınlatma projesi:

• Gerekli Malzemeler: HX1838 IR Kit, Arduino Nano, RGB LED şerit, MOSFET/Transistör sürücü devresi, 12V güç adaptörü.
• Temel Fonksiyonlar: Uzaktan kumanda ile renk değiştirme, parlaklık ayarı, özel efektler ve modlar seçme.
• Renk Modları: Sayısal tuşlarla hızlı renk seçimi (1: kırmızı, 2: yeşil, 3: mavi, vb.), yön tuşlarıyla renk karışımı ayarı.
• Özel Efektler: Renk geçişleri, yanıp sönme, nefes alma efekti, müzik ritmi ile senkronizasyon.

Uzaktan Kumandalı Robot Araç

IR kumanda ile kontrol edilen çok fonksiyonlu robot araba projesi:

• Gerekli Malzemeler: HX1838 IR Kit, Arduino UNO, L298N motor sürücü, 2 adet DC motor, tekerlekler, pil, şasi.
• Hareket Kontrolü: Yön tuşlarıyla ileri, geri, sağ, sol hareket; OK tuşu ile durma/başlama.
• Hız Ayarı: Sayısal tuşlarla (1-9) farklı hız seviyeleri ayarlama.
• Otomatik Modlar: * ve # tuşları ile önceden programlanmış hareket rutinlerini başlatma (örn: kare çizme, 8 şekli).

Akıllı Ev Merkezi

Ev içindeki birçok elektrikli cihazı kontrol eden merkezi sistem:

• Gerekli Malzemeler: HX1838 IR Kit, Arduino Mega, röle modülleri, LCD ekran, RTC modülü, çeşitli sensörler.
• Kontrol Özellikleri: Lambalar, vantilatörler, priz devreleri gibi ev cihazlarını kumanda ile açıp kapatma.
• Programlama: Belirli zamanlarda otomatik çalışma/kapanma programları oluşturma.
• Bilgi Gösterimi: LCD ekranda sıcaklık, nem, saat gibi bilgileri gösterme ve IR kumanda ile ekranlar arası geçiş.

IR Kumandalı Müzik Çalar

MP3 modülü kullanarak yapılan uzaktan kontrollü müzik sistemi:

• Gerekli Malzemeler: HX1838 IR Kit, Arduino UNO, DFPlayer Mini MP3 modülü, SD kart, hoparlör, amplifikatör devresi.
• Temel Kontroller: Şarkı çalma/duraklatma, sonraki/önceki şarkı, ses seviyesi arttırma/azaltma.
• Gelişmiş Özellikler: Çalma listesi seçimi, rastgele çalma, tekrarlama modları, ekolayzer ayarları.
• Görsel Geri Bildirim: LED veya LCD ekran ile çalan şarkı bilgisi, ses düzeyi ve mod gösterimi.

---

Sorun Giderme ve Bakım

HX1838 IR Infrared Uzaktan Kumanda ve Alıcı Kit Modülü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

HX1838 IR kiti kullanırken karşılaşılabilecek sorunlar ve çözümleri:

• Algılama Sorunu: Modülün etrafında güçlü ışık kaynakları varsa uzaklaştırın. Floresan lambalar özellikle parazit yaratabilir.
• Kısa Algılama Mesafesi: Kumandanın pilini kontrol edin, zayıflamış olabilir. Alıcı ve kumanda arasındaki engelleri kaldırın.
• Kararsız Sinyal: VCC ve GND arasına 100μF kondansatör ekleyerek güç hattı gürültüsünü azaltın.
• Yanlış Kod Algılama: Tekrarlayan sinyalleri filtrelemek için yazılımda debouncing (sıçrama önleme) tekniği kullanın.

Yazılım Optimizasyonu

IR alıcı ile daha iyi sonuçlar için yazılım iyileştirmeleri:

• Sinyal Geçerliliği: Alınan kodların tutarlılığını kontrol etmek için birden fazla okuma yapın.
• Zamanlayıcı Kullanımı: Tekrarlayan sinyalleri önlemek için komut algılandıktan sonra kısa bir bekleme süresi uygulayın.
• Interrupt Kullanımı: Daha hızlı tepki için polling yerine interrupt kullanın (Arduino'da attachInterrupt() fonksiyonu).
• Komut Önbelleği: Son alınan komutu hafızada tutarak çift komut gönderimini filtreleme.

Fiziksel Montaj İpuçları

IR alıcı modülünün en iyi şekilde konumlandırılması:

• Açık Görüş Hattı: Alıcı modülün ön yüzünü, kumandanın direkt görebileceği şekilde konumlandırın.
• Işık Koruması: Doğrudan güneş ışığı veya parlak aydınlatmadan koruyun, gerekirse bir gölgelik ekleyin.
• Montaj Yönü: Modülün döküm kısmı (mercek) kullanıcıya dönük olmalıdır.
• Kablo Uzunluğu: Gürültü önleme için veri kablosunu mümkün olduğunca kısa tutun veya blendajlı kablo kullanın.

Uzaktan Kumanda Bakımı

IR kumandanın ömrünü uzatma ve performansını artırma yöntemleri:

• Pil Kontrolü: Düzenli olarak kumanda pilini kontrol edin ve zayıfladığında değiştirin.
• Temizlik: IR LED'in bulunduğu kısmı yumuşak, temiz bir bezle periyodik olarak temizleyin.
• Darbe Koruması: Kumandayı düşürmeyin, iç devreleri zarar görebilir.
• Nem Koruması: Kumandayı nem ve sıvılardan uzak tutun, su geçirmez bir kılıf kullanabilirsiniz.

---
