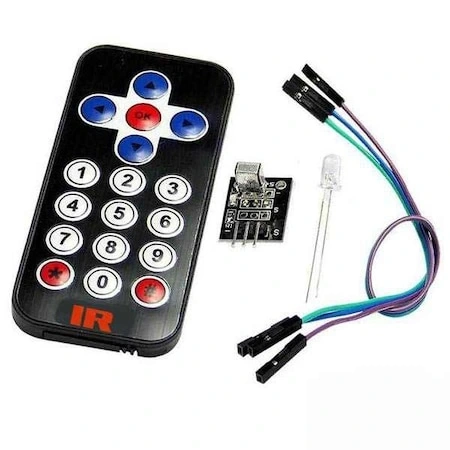

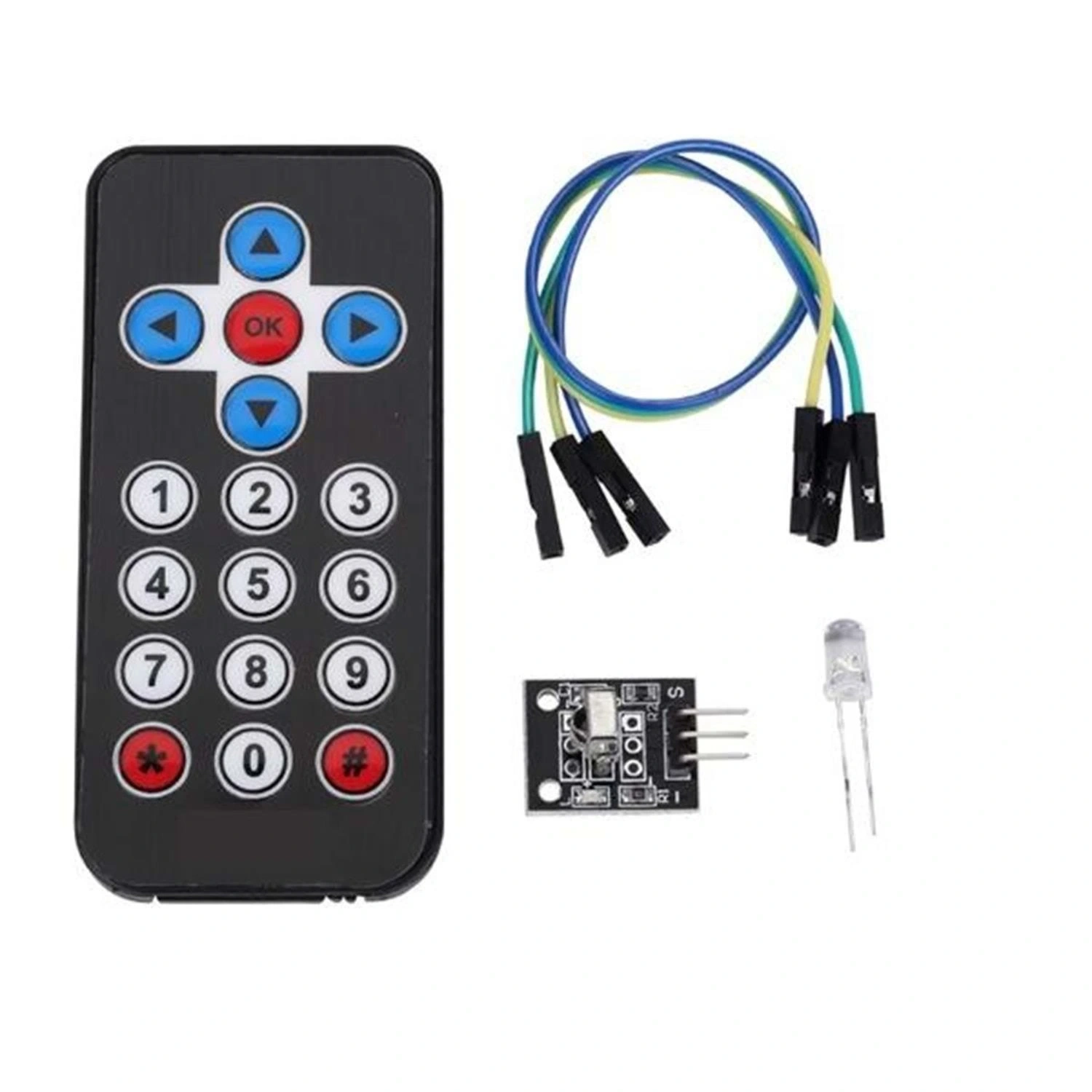

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kiti

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kiti

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kiti, kızılötesi teknolojisi ile elektronik projelerinizde kablosuz kontrol imkanı sağlayan pratik bir settir. 38KHz modülasyon frekansında çalışan modül, uzaktan kumanda ile geniş aralıkta haberleşme sağlar.

Bu kullanışlı kit, elektronik projelerinize hızlıca uzaktan kontrol özelliği eklemenizi sağlar. Arduino kartları ile uyumlu çalışan IR alıcı modülü ve 20 tuşlu uzaktan kumanda ile LED kontrolü, robot hareketleri veya akıllı ev sistemleri geliştirilebilir.

VS1838B çipli IR alıcı modülü, standart IR protokollerini destekler ve harici filtre devresine ihtiyaç duymaz. Üzerindeki metal kaplama elektromanyetik girişimlere karşı koruma sağlar ve sinyal kalitesini artırır.

Teknik Özellikler

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kitinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Alıcı Çipi: VS1838B (38KHz)
• Çalışma Voltajı (Alıcı): 2.7V - 5.5V DC
• Alıcı Çıkış Formatı: Aktif düşük (LOW)
• Kumanda Tuş Sayısı: 20 adet
• Kumanda Pil Tipi: CR2025 (3V)
• Kablosuz İletişim Teknolojisi: Kızılötesi (IR)
• Alıcı Algılama Açısı: 90°
• Etkili Mesafe: 8 metreye kadar (açık alanda)
• IR Modülasyon Frekansı: 38 KHz
• Alıcı Bağlantı Pinleri:
  • S (Signal) - Veri pini
  • + (VCC) - Güç girişi
  • - (GND) - Toprak
• Protokol Desteği: NEC, Sony SIRC, Philips RC5/RC6
• Algılama Dalga Boyu: 940nm
• Parazit Bastırma: Yüksek (Metal koruma sayesinde)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Alıcı Modül Boyutları: 28mm x 15mm x 7mm
• Uzaktan Kumanda Boyutları: 85mm x 40mm x 7mm

Paket İçeriği

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kiti paketinde aşağıdaki ürünler bulunmaktadır.

• 1 x VS1838B IR Alıcı Modülü

Bağlantı ve Kullanım

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kitinin Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

IR alıcı modülünü Arduino'ya bağlamak için şu adımları izleyin:

• S (Signal) → Arduino 11 (veya herhangi bir dijital pin)
• + (VCC) → Arduino 5V
• - (GND) → Arduino GND

Bağlantı yapıldıktan sonra, IRremote kütüphanesini Arduino IDE'ye yükleyin. Modüller bölümünden ek sensörler ekleyerek kumanda ile kontrol edilebilen daha kapsamlı projeler geliştirebilirsiniz.

Uygulama Alanları

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kitinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• LED aydınlatma kontrolü
• Perde/jaluzi sistemleri
• Akıllı priz kontrolü
• İklimlendirme kontrol sistemleri
• Multimedya cihaz kontrolü

Robotik Projeler

• Robot araba kontrol sistemleri
• Drone kontrol üniteleri
• Manipülatör kol yönetimi
• Otonom araç modları
• Servo kontrollü mekanizmalar

Eğitim ve Hobi

• Elektronik eğitim kitleri
• Uzaktan kontrollü oyuncaklar
• STEM projeleri
• Kablosuz deney setleri
• Sumo robot yarışmaları

Proje Örnekleri

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kiti kullanılarak yapılabilecek detaylı proje örnekleri.

IR Kontrollü RGB LED Sistemleri

Arduino UNO, IR alıcı modülü ve RGB LED şeridi kullanarak uzaktan kumandalı bir aydınlatma sistemi oluşturabilirsiniz. Kumanda üzerindeki sayı tuşları farklı renk kombinasyonlarını, ok tuşları ise parlaklık ve animasyon hızını kontrol edebilir. Kumandanın "OK" tuşu ile çeşitli aydınlatma modları (sabit renk, sıralı geçiş, gökkuşağı efekti) arasında geçiş yapabilirsiniz. Sistem, ayrıca EEPROM kullanarak son kullanılan renk ve modu hafızada tutabilir, böylece cihaz yeniden açıldığında aynı ayarlarla çalışmaya devam eder.

IR Kumandalı Mini Sumo Robot

Arduino Nano, IR alıcı, L298N motor sürücü ve çizgi sensörleri kullanarak uzaktan kontrol edilebilen bir mini sumo robot tasarlayabilirsiniz. Kumandanın ok tuşları robotun ileri, geri, sağ ve sol hareketlerini kontrol eder. "0" tuşu ile robot durur, "Play/Pause" tuşu ile otonom moda geçer. Otonom modda, robot çizgi sensörleri ile ring dışına çıkmamak için manevra yapar ve ultrasonik sensör ile rakibini tespit ederek saldırır. Kumandadaki "EQ" tuşu ile farklı saldırı stratejileri arasında geçiş yapılabilir.

Çok Kanallı IR Kontrol Ünitesi

Arduino Mega, IR alıcı modülü ve röle kartı kullanarak ev cihazlarını kontrol eden bir ünite geliştirebilirsiniz. Her röle, evdeki farklı bir cihazı (lamba, fan, TV, radyo) kontrol eder. Kumandadaki sayı tuşları (1-8) ile röleleri ayrı ayrı açıp kapatabilir, "OK" tuşu ile tüm cihazları tek seferde yönetebilirsiniz. Sistem, zamanlayıcı özelliği ile belirli saatlerde otomatik olarak cihazları açıp kapatabilir. LCD ekran ekleyerek kontrol ünitesinin durumunu görsel olarak izleyebilir, RTC (Real Time Clock) modülü ile zamana bağlı otomasyon senaryoları oluşturabilirsiniz.

Sorun Giderme ve İpuçları

HX1838 IR Alıcı Verici Kablosuz Kumanda Kontrol Kiti kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Alıcı Tepki Vermiyor: Güç bağlantılarını kontrol edin ve kumanda pilinin dolu olduğundan emin olun.
• Kod Algılama Sorunu: IRremote kütüphanesinin güncel sürümünü kullanın ve doğru pin tanımlamasını yapın.
• Mesafe Problemi: Alıcı modülü ile kumanda arasındaki engelleri kaldırın ve metal koruma kısmını kullanıcıya doğru yönlendirin.
• Tutarsız Sinyal: Güç kaynağınızın stabil olduğunu kontrol edin, gerekirse ayrı bir regüle güç kaynağı kullanın.
• Tuş Kodları Algılanmıyor: IR kod okuma programını çalıştırarak kumandanızın kodlarını tespit edin ve kodunuzu güncelleyin.

Performans İpuçları

• Alıcıyı parlak güneş ışığından ve floresan lambalardan uzak tutun
• Alıcı modülünü yüksek EMI kaynaklarından (motorlar, röle kartları) en az 10cm uzağa yerleştirin
• Güvenilir mesafeyi artırmak için modülü projenizin dış yüzeyine monte edin
• Kod algılama doğruluğunu artırmak için her komut için en az 2-3 örnek alın
• Kumanda pilini periyodik olarak kontrol edin ve düşük pil durumunda değiştirin
