HC-SR501 PIR Sensör Hareket Algılama Sensörü

HC-SR501 PIR Sensör Hareket Algılama Sensörü

HC-SR501 PIR Sensör Hareket Algılama Sensörü, insan vücudunun yaydığı kızılötesi ısı değişimlerini algılayarak çevredeki hareket eden canlıları tespit edebilen kullanışlı bir modüldür. Pasif kızılötesi (PIR) teknolojisi ile çalışan bu sensör, ev güvenlik sistemleri ve otomatik aydınlatma projeleri için ideal bir çözümdür.

Ayarlanabilir hassasiyet ve gecikme süresi sayesinde farklı uygulama ihtiyaçlarına göre kolayca konfigüre edilebilir. Arduino ve diğer mikrodenetleyiciler ile sorunsuz çalışarak dijital çıkış sinyali üretir.

Geniş algılama alanı ve düşük güç tüketimi ile dikkat çeken bu sensör, uzun süreli ve güvenilir hareket algılama gereksinimi olan projeler için mükemmel bir seçimdir.

Güvenlik sistemleri, enerji tasarruflu aydınlatma, akıllı ev otomasyonu ve insansız tespit projeleri için uygun olan bu modül, Modüller kategorisinde en çok tercih edilen hareket sensörlerinden biridir.

---

Teknik Özellikler

HC-SR501 PIR Sensör Hareket Algılama Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 4.5V - 20V DC
• Güç Tüketimi: <65mA çalışma, <50µA bekleme
• Çıkış Sinyali: 3.3V TTL seviyesi (HIGH: hareket algılandı, LOW: hareket yok)
• Algılama Aralığı: 3-7 metre (ayarlanabilir)
• Algılama Açısı: 110° (yaklaşık)
• Tetikleme Modu: Tekli tetikleme (L) ve tekrarlı tetikleme (H) arasında seçim
• Gecikme Süresi: 5-300 saniye arası ayarlanabilir (varsayılan: ~5s)
• Blokaj Süresi: 0.2 saniye (varsayılan)
• Çalışma Sıcaklığı: -15°C ile +70°C arası
• Sensör Elementi: Dual IR sensör (LHI778)
• Lens Tipi: Fresnel lens
• Sensor Tipi: Pasif Kızılötesi (PIR)
• Bağlantı Pinleri: VCC, OUT, GND
• Boyutlar: 32mm x 24mm x 25mm
• Montaj Delikleri: 2 adet, 2mm çap

---

Paket İçeriği

HC-SR501 PIR Sensör Hareket Algılama Sensörü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x HC-SR501 PIR Sensör Hareket Algılama Sensörü

---

Bağlantı ve Kullanım

HC-SR501 PIR Sensör Hareket Algılama Sensörünün bağlantı şeması ve kullanım talimatları.

Temel Bağlantı

HC-SR501 PIR sensörünü Arduino veya diğer mikrodenetleyicilere bağlamak çok basittir:

• VCC → Arduino 5V (veya 4.5V - 20V arası herhangi bir güç kaynağı)
• OUT → Arduino dijital pin (örn. D2)
• GND → Arduino GND

Ayarlamalar

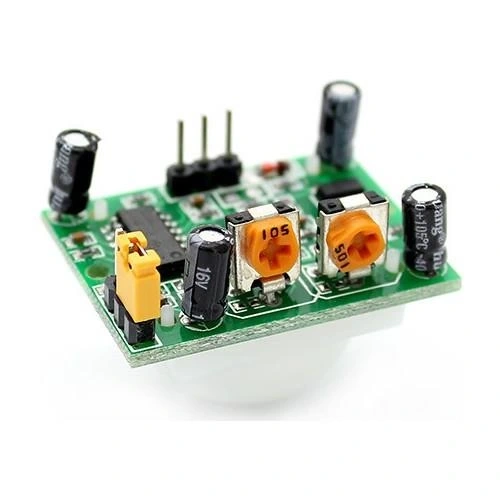

HC-SR501 PIR sensörü üzerinde iki adet ayar potansiyometresi bulunur:

1. Gecikme Süresi (Delay Time) Ayarı:
   • En sağ potansiyometre gecikme süresini kontrol eder
   • Saat yönünde çevirmek süreyi artırır (5-300 saniye)
   • Saat yönünün tersine çevirmek süreyi azaltır
   • Bu süre, hareket algılandıktan sonra çıkışın yüksek seviyede kalma süresidir
2. Hassasiyet (Sensitivity) Ayarı:
   • En sol potansiyometre algılama hassasiyetini kontrol eder
   • Saat yönünde çevirmek hassasiyeti artırır (algılama mesafesi 7 metreye kadar çıkar)
   • Saat yönünün tersine çevirmek hassasiyeti azaltır (minimum 3 metre)

Tetikleme Modu Seçimi

Sensör üzerindeki jumper (atlayıcı) pin ile iki farklı tetikleme modu arasında seçim yapabilirsiniz:

• Tekli Tetikleme Modu (L):
  • Jumper "L" pozisyonunda olduğunda aktiftir
  • Hareket algılandığında çıkış HIGH olur ve ayarlanan gecikme süresi boyunca HIGH kalır
  • Gecikme süresi bittikten sonra çıkış LOW olur
  • Bu süre içinde yeni hareket algılansa bile ek süre eklenmez
• Tekrarlı Tetikleme Modu (H):
  • Jumper "H" pozisyonunda olduğunda aktiftir
  • Hareket algılandığında çıkış HIGH olur
  • Hareket devam ettiği sürece çıkış HIGH kalır
  • Son hareket algılandıktan sonra ayarlanan gecikme süresi kadar daha HIGH kalır

Montaj İpuçları

• Sensörü 2-2.5 metre yüksekliğe monte etmek en iyi sonucu verir
• Sensörü doğrudan güneş ışığına, iklimlendirme cihazlarına veya ısı kaynaklarına yöneltmeyin
• Sensörün hareket yönüne dik açıda yerleştirilmesi daha iyi algılama sağlar
• Lens üzerindeki toz ve kirler hassasiyeti etkileyebilir, temiz tutun
• Büyük hayvanların yanlış alarmları önlemek için, sensörü daha yükseğe monte edin veya lense maske uygulayın

Test ve Kalibrasyon

Sensörün doğru çalıştığını test etmek için:

1. Sensöre güç verin ve ısınma süresinin (yaklaşık 1 dakika) tamamlanmasını bekleyin
2. Test için gecikme süresini minimum seviyeye (saat yönünün tersine çevirerek) ayarlayın
3. Algılama alanı içinde hareket edin ve çıkış pini durumunu kontrol edin (LED yanacaktır)
4. Uygulamanıza uygun olarak hassasiyet ve gecikme sürelerini ayarlayın

---

Uygulama Alanları

HC-SR501 PIR Sensör Hareket Algılama Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyon ve Güvenlik

• Otomatik aydınlatma sistemleri
• Kapı ve koridor ışıkları
• Hareket sensörlü alarmlar
• Akıllı ev otomasyonu
• Güvenlik kamera tetikleyicileri
• Enerji tasarruflu sistemler

İş ve Ticari Uygulamalar

• Mağaza vitrin aktivasyonu
• Müşteri sayma sistemleri
• Ofis aydınlatma kontrolü
• İnteraktif sergiler
• Konferans odası otomasyonu
• Endüstriyel güvenlik sistemleri

Özel ve Eğlence Amaçlı Projeler

• İnteraktif sanat projeleri
• Otomatik hayvan besleyicileri
• Hareket kontrollü oyunlar
• Hayvan davranış izleme
• Kostüm ve cosplay aktivasyonu
• Halloween dekorasyonları

---

Proje Örnekleri

HC-SR501 PIR Sensör Hareket Algılama Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Koridor Aydınlatma Sistemi

Bu projede, HC-SR501 PIR sensörü kullanarak koridorlarda, merdivenlerde veya geçiş alanlarında otomatik olarak açılan ve kapanan bir aydınlatma sistemi tasarlayabilirsiniz. Bu sistem, enerji tasarrufu sağlarken aynı zamanda kullanım kolaylığı sunar.

Gerekli bileşenler: Arduino Nano, HC-SR501 PIR sensörü, 5V röle modülü, 220V LED lamba (veya şerit), güç kaynağı ve montaj kutusu.

Sensör, koridorun girişine monte edilir ve hareket algılandığında Arduino'ya sinyal gönderir. Arduino, röle modülünü tetikleyerek lambayı açar. Sensör üzerindeki gecikme süresi potansiyometresi, ışığın ne kadar süre açık kalacağını belirler (örneğin 30 saniye). İsterseniz, koridorun her iki ucuna da sensör yerleştirerek çift yönlü hareket algılama sağlayabilirsiniz. Sistem, gece modu için bir LDR (ışık sensörü) ile geliştirilebilir, böylece sadece ortam karanlık olduğunda çalışır. Ayrıca, daha gelişmiş versiyonlarda, kademeli olarak aydınlatma ve sönme efekti için PWM kontrolü eklenebilir.

Ev Güvenlik ve Bildirim Sistemi

Bu projede, HC-SR501 PIR sensörü ve IoT teknolojileri kullanarak evde veya ofiste izinsiz hareketleri algılayan ve cep telefonunuza bildirim gönderen bir güvenlik sistemi tasarlayabilirsiniz.

Gerekli bileşenler: ESP8266 NodeMCU, HC-SR501 PIR sensörü, buzzer, RGB LED, Micro SD kart modülü ve güç kaynağı.

Sistem, evde veya ofiste hareket algılandığında çalışmaya başlar. PIR sensörü hareket algıladığında, ESP8266 modülü internet üzerinden bir bildirim gönderir (IFTTT, Telegram, Email veya özel bir mobil uygulama aracılığıyla). Aynı zamanda, bir buzzer ile sesli uyarı verilebilir ve bir RGB LED ile görsel uyarı sağlanabilir. Micro SD kart modülü, hareket algılandığı zaman ve tarih bilgisini kaydeder. Sistem, ev sahipleri evdeyken devreden çıkarılabilir veya sadece belirli saatlerde (örneğin gece) aktif olacak şekilde programlanabilir. Gelişmiş versiyonlarda, bir kamera modülü eklenerek hareket algılandığında fotoğraf çekilebilir ve buluta yüklenebilir.

Akıllı Enerji Tasarruf Sistemi

Bu projede, HC-SR501 PIR sensörü kullanarak odalar sadece kullanıldığında aydınlatma, ısıtma veya havalandırma sistemlerini aktif hale getiren akıllı bir enerji yönetim sistemi tasarlayabilirsiniz.

Gerekli bileşenler: Arduino Mega, birkaç HC-SR501 PIR sensörü, DHT22 sıcaklık/nem sensörü, röle modülleri, akım sensörleri, LCD ekran ve güç kaynağı.

Sistem, odanın farklı noktalarına yerleştirilen PIR sensörleri ile insan varlığını tespit eder. Oda boş olduğunda, aydınlatma, ısıtma/soğutma ve gereksiz elektronik cihazlar otomatik olarak kapatılır. İnsanlar odaya girdiğinde, sistemler tekrar etkinleştirilir. DHT22 sensörü, oda sıcaklığını ve nemini izleyerek iklimlendirme sistemlerinin optimize edilmesine yardımcı olur. LCD ekran, mevcut oda durumunu ve enerji tüketim bilgilerini gösterir. Akım sensörleri, gerçek zamanlı enerji kullanımını izleyerek tasarruf miktarını hesaplar. Sistem, kullanıcı tercihlerine göre özelleştirilebilir ve uzaktan kontrol özellikleri eklenebilir.

---

Sorun Giderme ve İpuçları

HC-SR501 PIR Sensör Hareket Algılama Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Sürekli Tetikleniyor: Algılama alanında hayvan, perdelerin hareketi veya ısı kaynakları olabilir. Sensörü bu kaynaklardan uzaklaştırın. Hassasiyet ayarını düşürün. Tetikleme modunu tekli moda (L pozisyonu) getirin. Sensörü tekrar kalibre etmek için güç kaynağını kesip yeniden bağlayın.
• Sensör Hiç Tepki Vermiyor: Güç bağlantılarını kontrol edin. Doğru voltaj kullandığınızdan emin olun (4.5V-20V). Bağlantı kablolarının sağlam olduğunu doğrulayın. İlk kalibrasyonu yapmak için 1 dakika bekleyin. Farklı bir sensör ile test edin.
• Algılama Mesafesi Çok Kısa: Hassasiyet potansiyometresini saat yönünde çevirerek artırın. Sensör merceğinin temiz olduğundan emin olun. Sensörün montaj konumunu ve açısını kontrol edin. Ortamdaki sıcaklığın aşırı yüksek olmadığından emin olun.
• Yanlış Alarmlar: Hassasiyet ayarını düşürün. Sensörü doğrudan güneş ışığı, havalandırma veya ısıtıcılardan uzaklaştırın. Hızlı ısı değişimleri olan alanlardan kaçının. Fresnel lensi üzerinde görüş maskesi uygulayarak belirli alanları bloke edin.
• Gecikme Süresi Sorunu: Gecikme potansiyometresini saat yönünde veya tersine çevirerek istediğiniz süreyi ayarlayın. Potansiyometre hasarlı olabilir. Jumper ayarını kontrol edin (L/H modu). Sensörün güç kaynağının stabil olduğundan emin olun.

Performans İpuçları

• En iyi algılama için sensörü 2-2.5 metre yüksekliğe monte edin
• Hareket yönüne dik açılı montaj en iyi performansı sağlar
• Kararlı güç kaynağı kullanmak yanlış tetiklemeleri azaltır
• Küçük hayvanlardan gelen yanlış alarmları önlemek için sensörü daha yükseğe monte edin
• Belirli alanları maskelemek için Fresnel lens üzerine siyah elektrik bandı uygulayın
• Daha geniş alanlar için birden fazla sensörü stratejik olarak yerleştirin

---
