ESP8266 ESP-01 Kablosuz Adaptör Modülü 3.3V-5V

ESP8266 ESP-01 Kablosuz Adaptör Modülü (3.3V-5V)

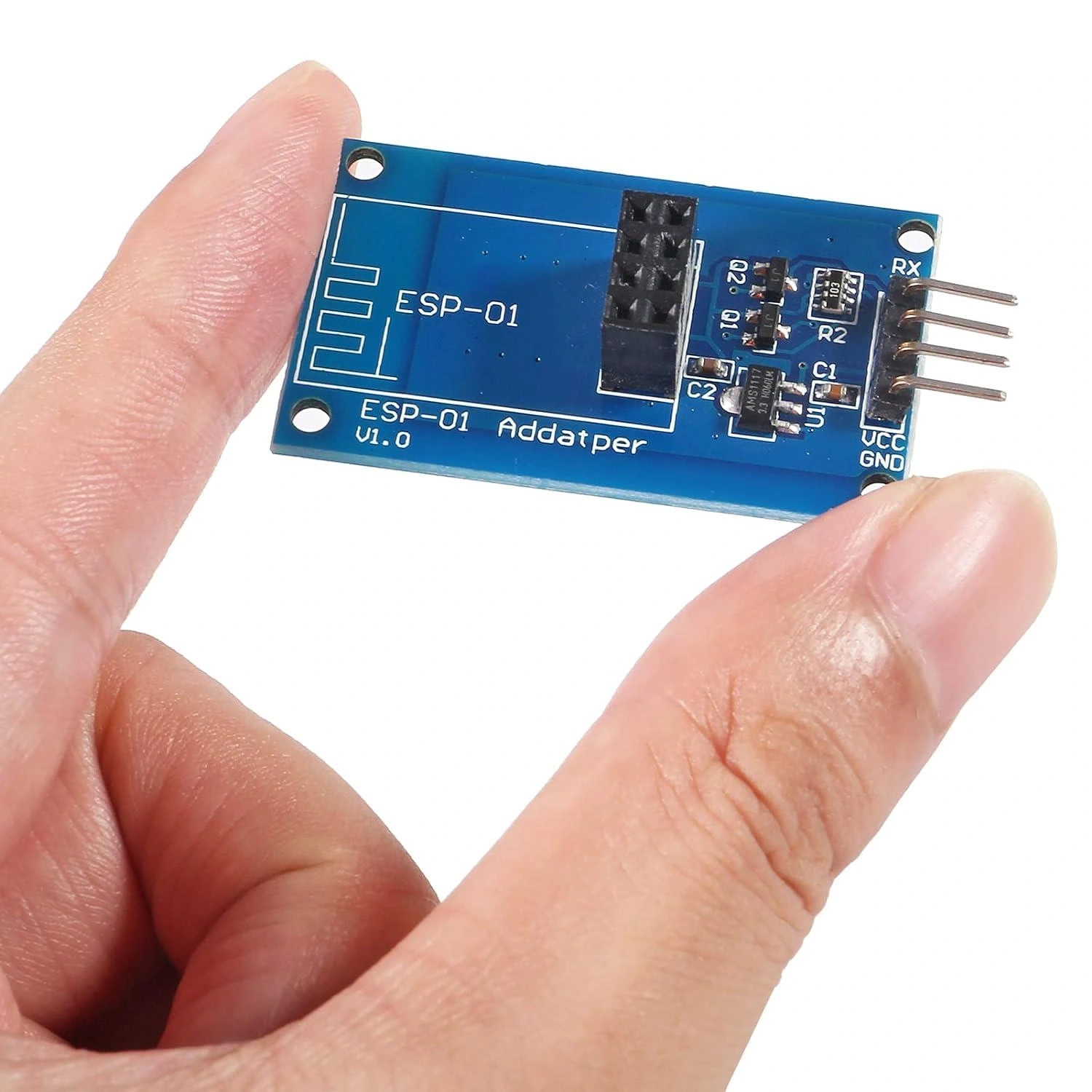

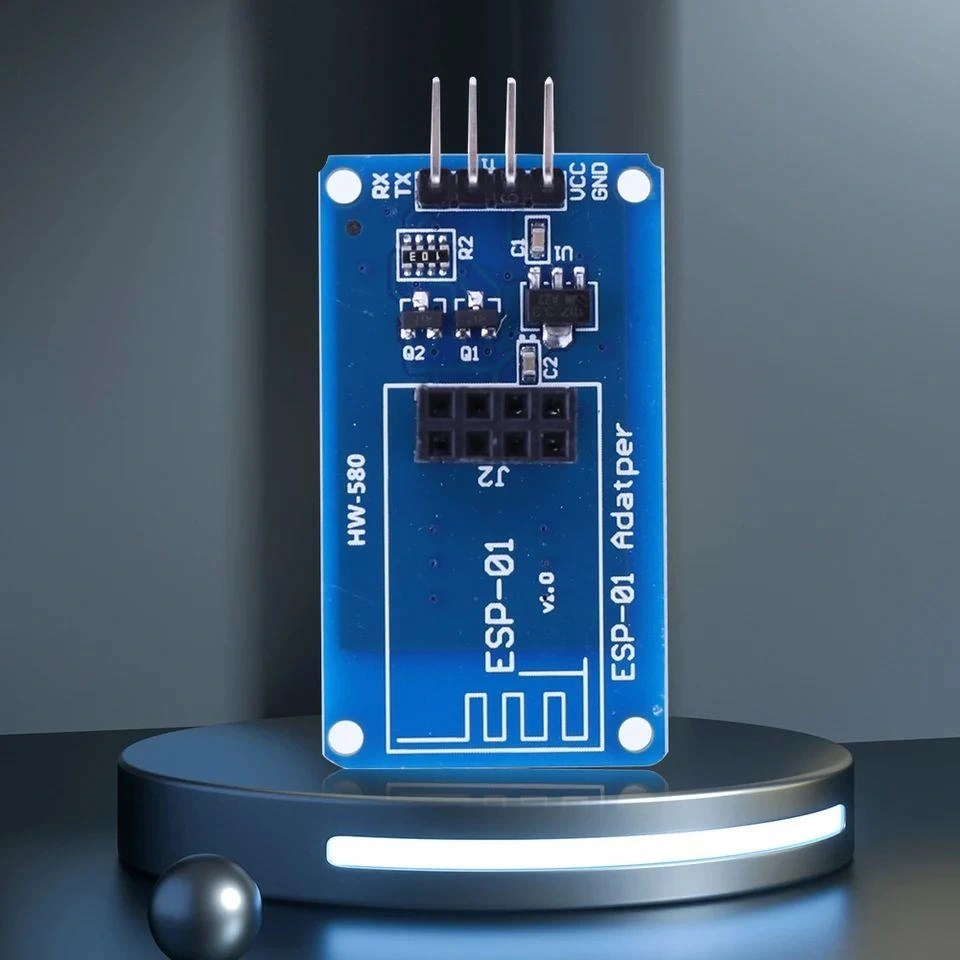

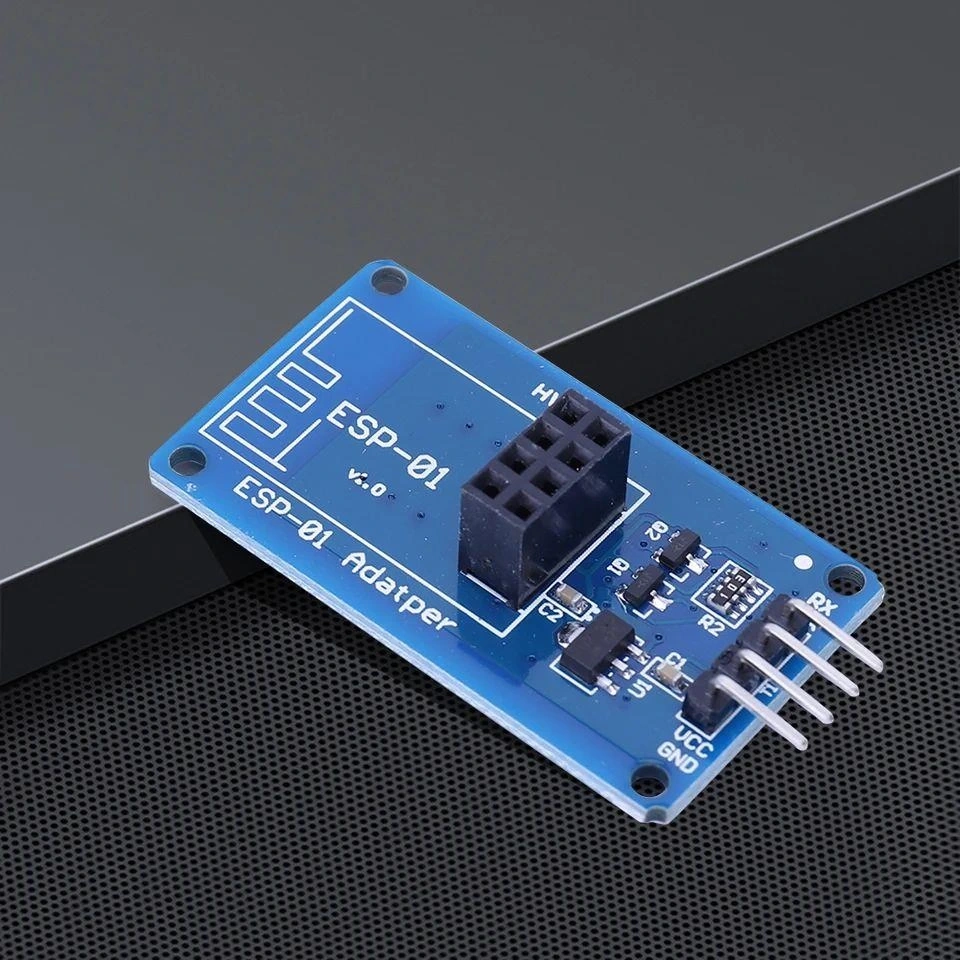

ESP8266 ESP-01 Kablosuz Adaptör Modülü, ESP8266 ESP-01 WiFi modülünü Arduino ve diğer mikrodenetleyicilere kolayca bağlamanızı sağlayan bir arabirim kartıdır. 3.3V ve 5V çalışma gerilimi uyumluluğu ile farklı projelerinize entegre edebilirsiniz.

Bu adaptör, ESP-01 modülünün 8 pinini standart breadboard kullanımına uygun hale getirir ve dahili regülatörü sayesinde 5V sistemlerle doğrudan kullanılabilir. Üzerindeki LED göstergeler, çalışma durumunu takip etmenizi sağlar.

Arduino projelerinizi WiFi bağlantısı ile donatmak istediğinizde, bu adaptör modülü ESP8266 programlama ve bağlantı işlemlerini önemli ölçüde kolaylaştırır. IoT uygulamaları, sensör ağları ve uzaktan kontrol projeleri için idealdir.

Teknik Özellikler

ESP8266 ESP-01 Kablosuz Adaptör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumlu Modül: ESP8266 ESP-01 / ESP-01S
• Giriş Voltajı: 5V DC
• Çıkış Voltajı: 3,3V DC (regüleli)
• Entegre Regülatör: AMS1117-3.3V
• Akım Kapasitesi: 500mA (maksimum)
• LED Göstergeler: Güç (kırmızı) ve durum (mavi) LED'leri
• Bağlantı Pini Sayısı: 10 pin (2x5)
• Breadboard Uyumlu: Evet
• Butonlar: Reset ve Flash butonları
• PCB Boyutları: 36mm x 25mm x 15mm (yaklaşık)
• Pin Aralığı: 2.54mm standart
• ESP-01 Soketi: 2x4 dişi header
• Çalışma Sıcaklığı: -40°C ~ 125°C
• Program Yükleme Modu: Flash butonu ile desteklenir
• GND ve VCC Terminalleri: Çift konumlu

Bağlantı ve Kullanım

ESP8266 ESP-01 Kablosuz Adaptör Modülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

ESP8266 ESP-01 Adaptör Modülünü Arduino'ya bağlamak için temel adımlar şunlardır:

• Güç Bağlantısı: Adaptör modülünün VCC pinini Arduino'nun 5V pinine, GND pinini Arduino'nun GND pinine bağlayın
• Haberleşme Bağlantısı (AT Komut Modu):
  • Adaptör modülünün TX pinini Arduino'nun RX pinine (veya SoftwareSerial RX)
  • Adaptör modülünün RX pinini Arduino'nun TX pinine (veya SoftwareSerial TX)

ESP8266 ESP-01 modülünü adaptöre takmak için, modülün pinlerini adaptörün dişi headerına düzgün şekilde hizalayın ve yerleştirin. Modül üzerindeki anten kısmının dışa doğru çıkıntı yapması gerekir.

Modülü AT komutları ile kullanmak için, Arduino kodunuzda SoftwareSerial kütüphanesini kullanarak seri iletişim kurabilirsiniz. Baud rate genellikle 115200 olarak ayarlanır.

ESP8266'yı doğrudan programlamak için, adaptör modülünün Flash butonuna basılı tutarken Reset butonuna basıp bırakın, ardından Flash butonunu bırakın. Bu, modülü programlama moduna alır. Arduino IDE'de ESP8266 desteğini yükledikten sonra, USB-TTL dönüştürücü kullanarak kodu doğrudan ESP8266'ya yükleyebilirsiniz.

ESP8266 modülünü Bluetooth Modüller gibi diğer kablosuz iletişim araçlarıyla birlikte kullanarak hibrit haberleşme sistemleri oluşturabilirsiniz. Bu kombinasyon, hem kısa mesafe hem de uzak mesafe iletişim gerektiren projeler için idealdir.

Uygulama Alanları

ESP8266 ESP-01 Kablosuz Adaptör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT Uygulamaları

• Akıllı ev otomasyon sistemleri
• Uzaktan sensör izleme
• Bulut veri aktarımı
• Web tabanlı kontrol sistemleri

Kablosuz Haberleşme

• WiFi tabanlı iletişim projeleri
• Kablosuz sensör ağları
• Uzaktan veri toplama
• Bina içi WiFi ağları

Prototip Geliştirme

• Hızlı WiFi entegrasyonu
• Breadboard üzerinde test
• Kolay devre değişiklikleri
• ESP8266 programlama uygulamaları

Proje Örnekleri

ESP8266 ESP-01 Kablosuz Adaptör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

WiFi Hava İstasyonu

Arduino UNO, ESP8266 ESP-01 adaptör modülü, DHT22 sıcaklık/nem sensörü ve BMP280 basınç sensörü kullanarak bir WiFi hava istasyonu oluşturabilirsiniz. Arduino, sensörlerden sıcaklık, nem ve basınç verilerini okur ve ESP8266 üzerinden Thingspeak veya Blynk gibi bir IoT platformuna gönderir. ESP8266, AT komutları ile verileri HTTPS üzerinden platforma iletir. Kullanıcılar, cep telefonları veya web tarayıcısı üzerinden hava durumu verilerini gerçek zamanlı olarak izleyebilir ve geçmiş verileri grafikler halinde görebilir. Sistem, her 15 dakikada bir veri gönderecek şekilde programlanabilir. Ayrıca, belirlenen eşik değerlerini aşan sıcaklık veya nem durumlarında e-posta/mobil bildirim gönderme özelliği eklenebilir. Bu proje, ev, sera veya ofis ortamlarının iklim koşullarını uzaktan izlemek için ideal bir çözümdür.

Akıllı Priz Kontrolü

ESP8266 ESP-01 adaptör modülü, Arduino Nano, 5V röle modülü ve bir güç kaynağı kullanarak WiFi kontrollü akıllı bir priz sistemi yapabilirsiniz. ESP8266, ev WiFi ağına bağlanır ve basit bir web sunucusu çalıştırır. Kullanıcılar, cep telefonlarından veya bilgisayarlarından web sayfasına erişerek röleyi ve dolayısıyla prize bağlı cihazı açıp kapatabilirler. Röle modülü, Arduino tarafından kontrol edilir ve ESP8266'dan gelen komutlara göre anahtarlama yapar. Sistem, zamanlama özelliği (belirli saatlerde otomatik açma/kapama) ve güç tüketimi izleme (basit bir akım sensörü eklenerek) gibi fonksiyonlar ile geliştirilebilir. Ayrıca, Google Assistant veya Amazon Alexa ile entegrasyon için IFTTT veya Blynk gibi hizmetler kullanılabilir. Bu proje, ev aletlerinin uzaktan kontrolünü sağlayarak enerji tasarrufu ve kullanım kolaylığı sunar.

WiFi Tabanlı Bitki Sulama Sistemi

Arduino Mega, ESP8266 ESP-01 adaptör modülü, toprak nem sensörü, su pompası ve röle kullanarak akıllı bir bitki sulama sistemi geliştirebilirsiniz. Toprak nem sensörü, toprağın nem seviyesini ölçer ve Arduino'ya gönderir. Nem seviyesi belirlenen eşiğin altına düştüğünde, Arduino röleyi aktifleştirir ve su pompasını çalıştırarak bitkiyi sular. ESP8266 modülü, sistem durumunu ve nem verilerini bir web sunucusuna veya mobil uygulamaya iletir. Kullanıcılar, telefonları üzerinden bitki durumunu izleyebilir, manuel sulama yapabilir ve sulama eşiklerini ayarlayabilir. Sistem ayrıca, günlük/haftalık sulama programı oluşturma, su seviyesi algılama (ek sensör ile) ve farklı bitki türleri için farklı nem profilleri tanımlama gibi özelliklerle genişletilebilir. Bu proje, ev bitkilerinin bakımını kolaylaştırır ve tatil dönemlerinde bile bitkilerin sağlıklı kalmasını sağlar.

Sorun Giderme ve İpuçları

ESP8266 ESP-01 Kablosuz Adaptör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunları: WiFi SSID ve şifre doğruluğunu kontrol edin, sinyal gücünü artırın.
• Modül Yanıt Vermiyor: Baud rate ayarını kontrol edin, genellikle varsayılan 115200'dür.
• ESP8266 Resetleniyor: Güç kaynağının yeterli akım sağladığından emin olun, 500mA üzeri önerilir.
• AT Komutları Çalışmıyor: Modülün firmware sürümünü kontrol edin, gerekirse güncelleyin.
• Yükleme Hataları: Flash moduna girdiğinizden emin olun, TX/RX bağlantılarını kontrol edin.

Performans İpuçları

• ESP8266'nın güç tüketimini azaltmak için uyku modlarını kullanın.
• WiFi bağlantı hızını artırmak için statik IP yapılandırması kullanabilirsiniz.
• SSL/TLS kullanırken RAM sınırlamalarına dikkat edin.
• Daha iyi sinyal için anten yönünü ve konumunu optimize edin.
• ESP8266 üzerindeki web sunucusu için minimalist HTML kullanarak yanıt süresini kısaltın.

Paket İçeriği

• 1 adet ESP8266 ESP-01 Kablosuz Adaptör Modülü (3.3V-5V)
