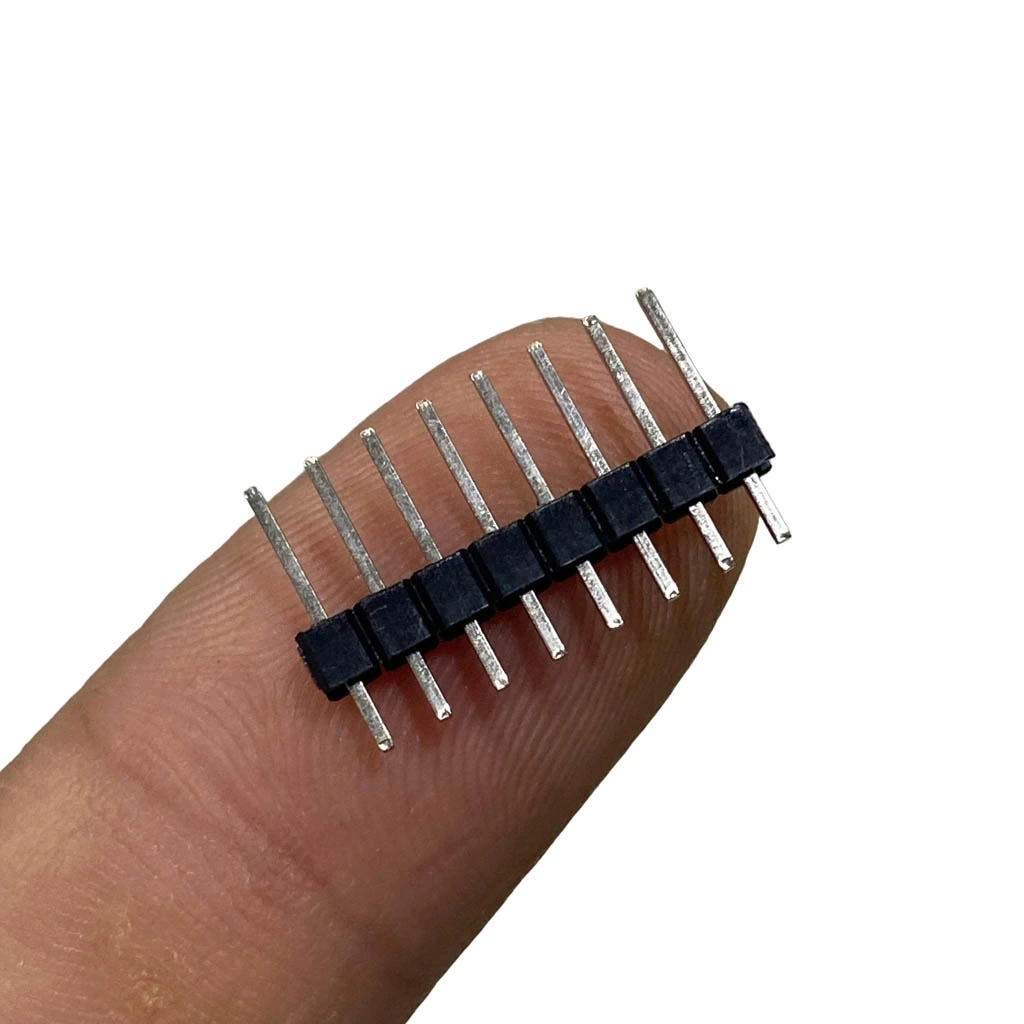

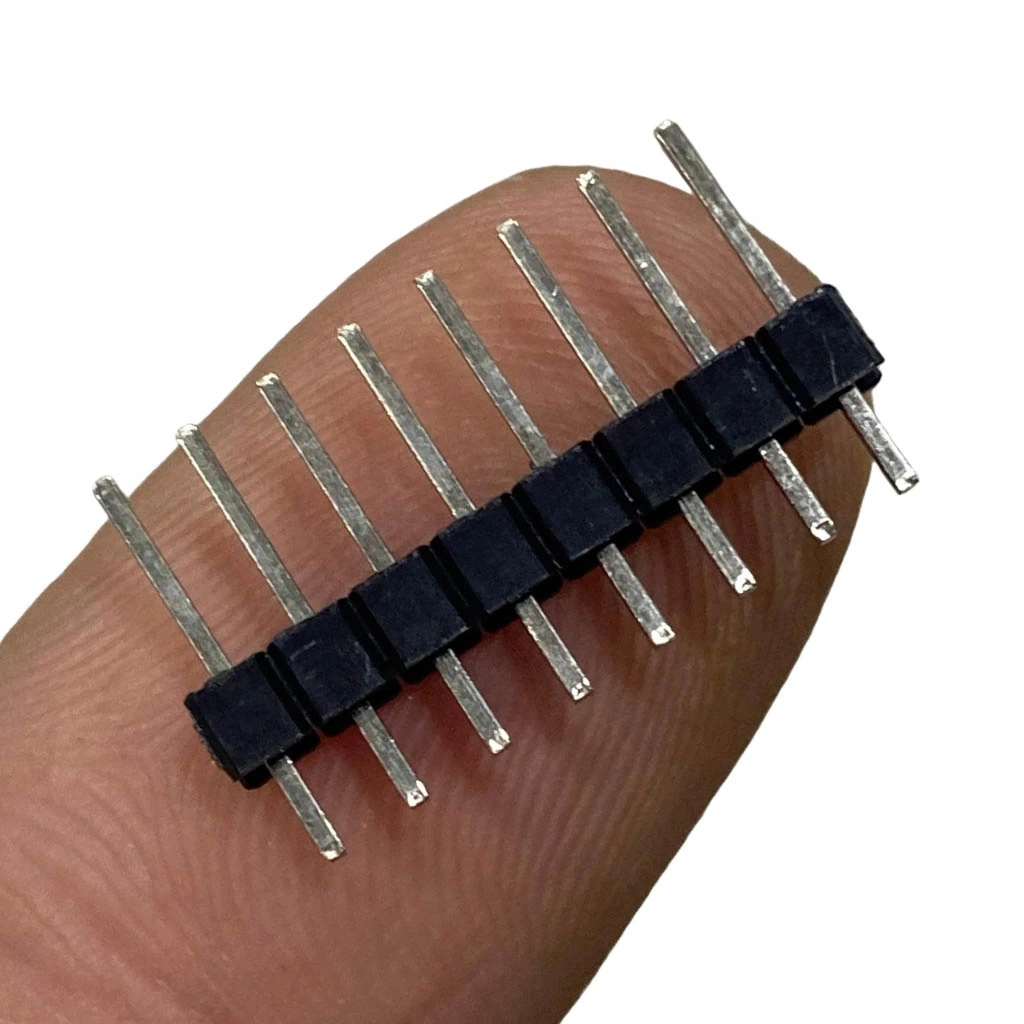

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra

Erkek Pin Header 8 Pin 12mm, elektronik devrelerde standart bağlantı çözümü sunan 2.54mm pin aralıklı tek sıralı bir konnektördür. 180 derece düz açıyla tasarlanan bu pin header, Arduino, Raspberry Pi gibi geliştirme kartları, PCB modülleri ve çeşitli elektronik projelerde kullanılmak üzere idealdir.

8 adet pin içeren ve 12mm yüksekliğe sahip olan bu elektronik komponent, dayanıklı yapısı ve güvenilir bağlantı özelliği ile prototip geliştirme, ürün üretimi ve hobi projelerinde tercih edilir. Standart 2.54mm aralık sayesinde breadboard ve dişi jumper ile tam uyumludur.

Kolay takılıp çıkarılabilen ve tekrar kullanılabilir yapıya sahip olan bu pin header, kırılabilir tasarımı sayesinde ihtiyaç duyulan pin sayısına göre özelleştirilebilir ve çeşitli elektronik sistemlerde esneklik sağlar.

Teknik Özellikler

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Erkek Pin Header
• Pin Sayısı: 8 pin
• Sıra Yapısı: Tek sıra (1x8))
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 180° (düz)
• Pin Yüksekliği: 12mm
• Pin Genişliği: 0.64mm (yaklaşık)
• Pin Malzemesi: Pirinç
• Pin Kaplama: Altın kaplama
• Plastik Gövde Malzemesi: Siyah PBT (Polibutilen Tereftalat)
• Gövde Rengi: Siyah
• İşletim Sıcaklık Aralığı: -40°C ila +105°C
• Akım Kapasitesi: 3A (maksimum, pin başına)
• Voltaj Değeri: 250V AC/DC (maksimum)
• Kontak Direnci: 20mΩ (maksimum)
• İzolasyon Direnci: 1000MΩ (minimum)
• Dayanım Voltajı: 500V AC
• Takma/Çıkarma Ömrü: >100 döngü
• Uyumluluk: Breadboard, dişi jumper, dişi konnektör
• Montaj Tipi: Through-hole
• Bölünebilirlik: Evet (kırılabilir tasarım)
• RoHS Uyumluluğu: Evet
• Toplam Uzunluk: 20.32mm (8 pin x 2.54mm)
• Toplam Yükseklik: 12mm + 3mm plastik gövde = 15mm (yaklaşık)

Kullanım Alanları

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Geliştirme Kartları

• Arduino shield bağlantıları
• Raspberry Pi GPIO genişletme
• ESP8266/ESP32 modülleri
• STM32 ve diğer mikrodenetleyici kartları
• Sensör modül bağlantıları

Prototip ve Devre Geliştirme

• Breadboard projelerinde bağlantı
• PCB üzerinde modüller arası iletişim
• Jumper kablo bağlantı noktaları
• Test noktaları oluşturma
• Sökülebilir bağlantı noktaları

Endüstriyel ve Hobi Uygulamaları

• Elektronik kontrol sistemleri
• IoT projeleri
• Robotik projeler
• Güç kaynağı bağlantıları
• Haberleşme arayüzleri

Avantajlar ve Özellikler

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra'nın sağladığı avantajlar ve çözümler.

• Standart Pin Aralığı: 2.54mm endüstri standardı ile geniş uyumluluk
• Uzun Pin Tasarımı: 12mm uzunluk ile çeşitli bağlantı seçenekleri
• Yüksek Kalite Malzeme: Pirinç pimler ve dayanıklı PBT gövde
• Altın Kaplama: Düşük temas direnci ve korozyon direnci
• Kolay Montaj: Through-hole tasarımıyla basit PCB lehimleme
• Esneklik: İhtiyaca göre kırılabilir tasarım
• Güvenilir Bağlantı: Sağlam mekanik tutunma özelliği
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası kullanım
• Yüksek Akım Kapasitesi: Pin başına 3A taşıma kapasitesi
• Tekrar Kullanılabilirlik: 100'den fazla takma/çıkarma döngüsü

Montaj ve Kullanım Rehberi

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra'nın doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj İpuçları:

• Doğru Yerleştirme: Pin header'ı PCB deliklerine dik açıda yerleştirin
• Sabitleyici Kullanımı: Lehimleme sırasında pozisyonu korumak için breadboard kullanın
• Sıralı Lehimleme: Önce köşe pinleri lehimleyip pozisyonu kontrol edin
• Uygun Lehim Sıcaklığı: 330-350°C arası lehim sıcaklığı kullanın
• Lehim Miktarı: Pin başına yeterli miktarda lehim kullanın

Kişiselleştirme ve Kullanım:

• Pin Sayısı Ayarlama: İhtiyaç duyulan pin sayısı için keskin yan keski kullanın
• Breadboard Bağlantısı: Pinleri breadboard deliklerine dik olarak takın
• Dişi Jumper Bağlantısı: Jumper kablolar ile geçici bağlantılar oluşturun
• Dişi Konnektör Bağlantısı: Tek parça dişi konnektör ile sağlam bağlantı sağlayın
• Uyarı: Pim başlarının eğilmesini önlemek için aşırı kuvvet uygulamayın

Sorun Giderme ve İpuçları

Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğik Montaj: Lehimleme sırasında breadboard veya sabitleme aparatı kullanın.
• Zayıf Bağlantı: Dişi konnektörün iyi oturduğundan emin olun, gerekirse pinleri temizleyin.
• Kırılma Zorluğu: Keskin yan keski kullanın veya önceden çentik oluşturun.
• Pim Eğilmesi: Eğilen pinleri dikkatli şekilde düzleştirin veya değiştirin.
• Lehim Köprülenmesi: Fazla lehimi lehim pompası ile temizleyin.

Kullanım İpuçları

• Pinleri breadboard'a takmadan önce düz olduklarını kontrol edin
• Modüller arası yükseklik gerektiren uygulamalarda bu uzun pinleri tercih edin
• Pinlerin metal kısımlarına dokunurken antistatik önlemlere dikkat edin
• Lehimleme sonrası izopropil alkol ile temizleme yapın
• Sık takma-çıkarma işlemi gerektiren projelerde düşük profil seçenekleri düşünün
• Dişi konnektörle kullanırken tam hizalanmaya dikkat edin

Paket İçeriği

• Erkek Pin Header 8 Pin 12mm 2.54mm 1x8 180° Tek Sıra
