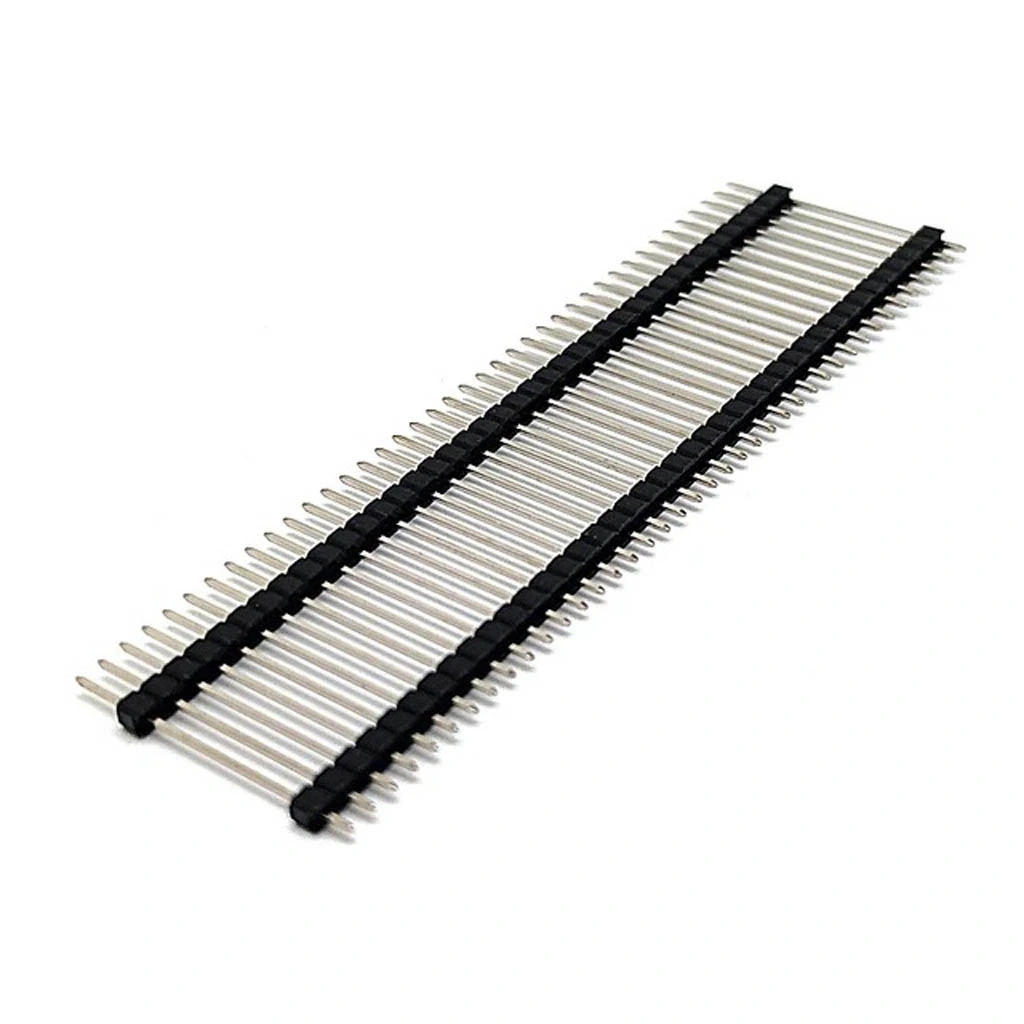

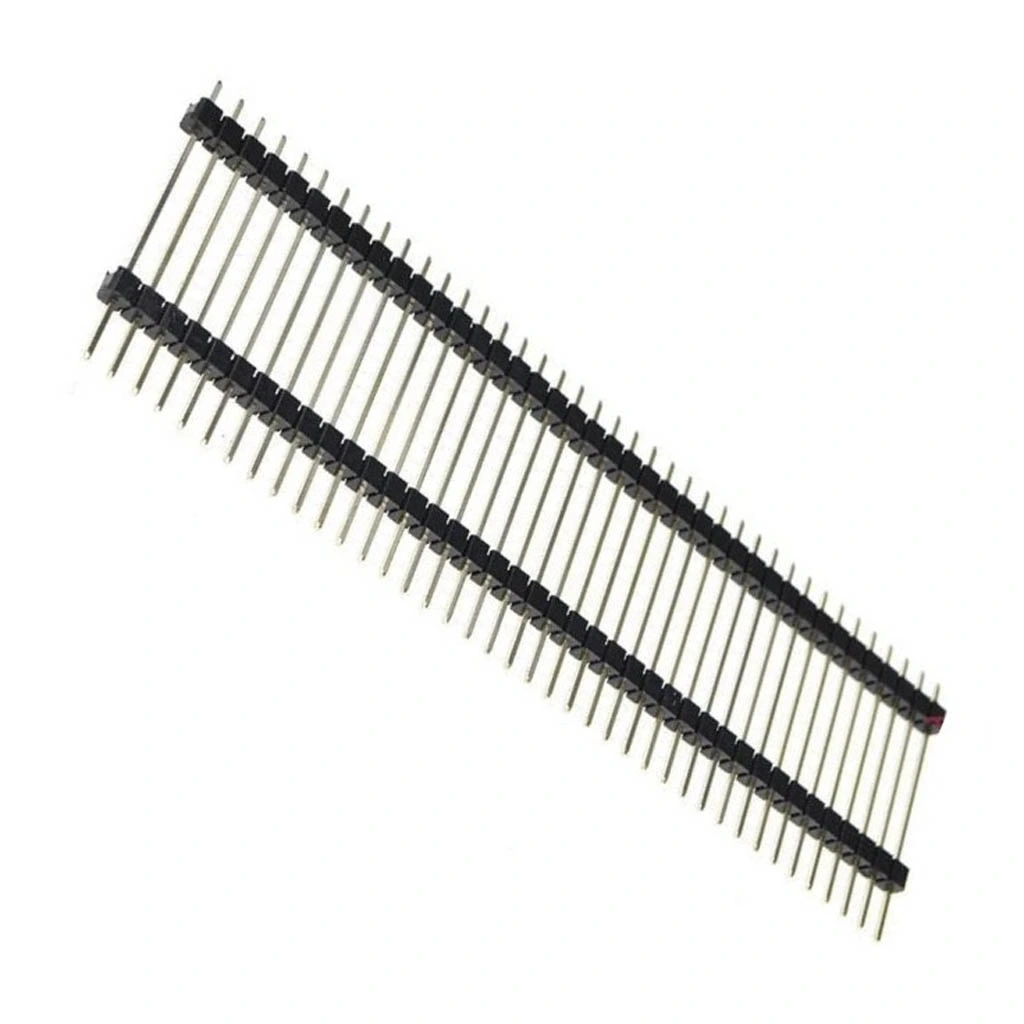

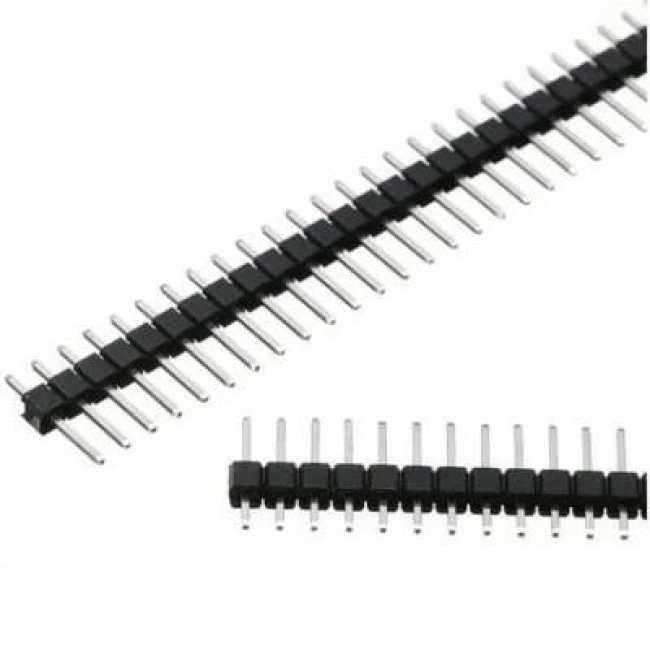

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü

Erkek Pin Header 40 Pin 32 mm, elektronik projelerde kapsamlı bağlantı çözümü sunan, 2.54mm standart pin aralıklı tek sıralı bir konnektördür. 180 derece düz açıyla tasarlanan ve çift yönlü kullanım imkanı sunan bu pin header, Arduino, Raspberry Pi ve çeşitli geliştirme kartlarında ideal bağlantı elemanıdır.

40 adet pin içeren ve 32mm ekstra uzun pin yüksekliğine sahip olan bu elektronik komponent, dayanıklı yapısı ve geniş kullanım alanı ile prototip geliştirme, ürün tasarımı ve elektronik projelerinde tercih edilir. Standart 2.54mm aralık sayesinde breadboard ve dişi konnektörlerle tam uyumludur.

Kırılabilir yapıya sahip olan bu pin header, uzunluğu sayesinde her iki taraftan da bağlantı yapabilme avantajı sunar ve ihtiyaç duyulan pin sayısına göre özelleştirilebilir olmasıyla her türlü elektronik sistem tasarımında esneklik sağlar.

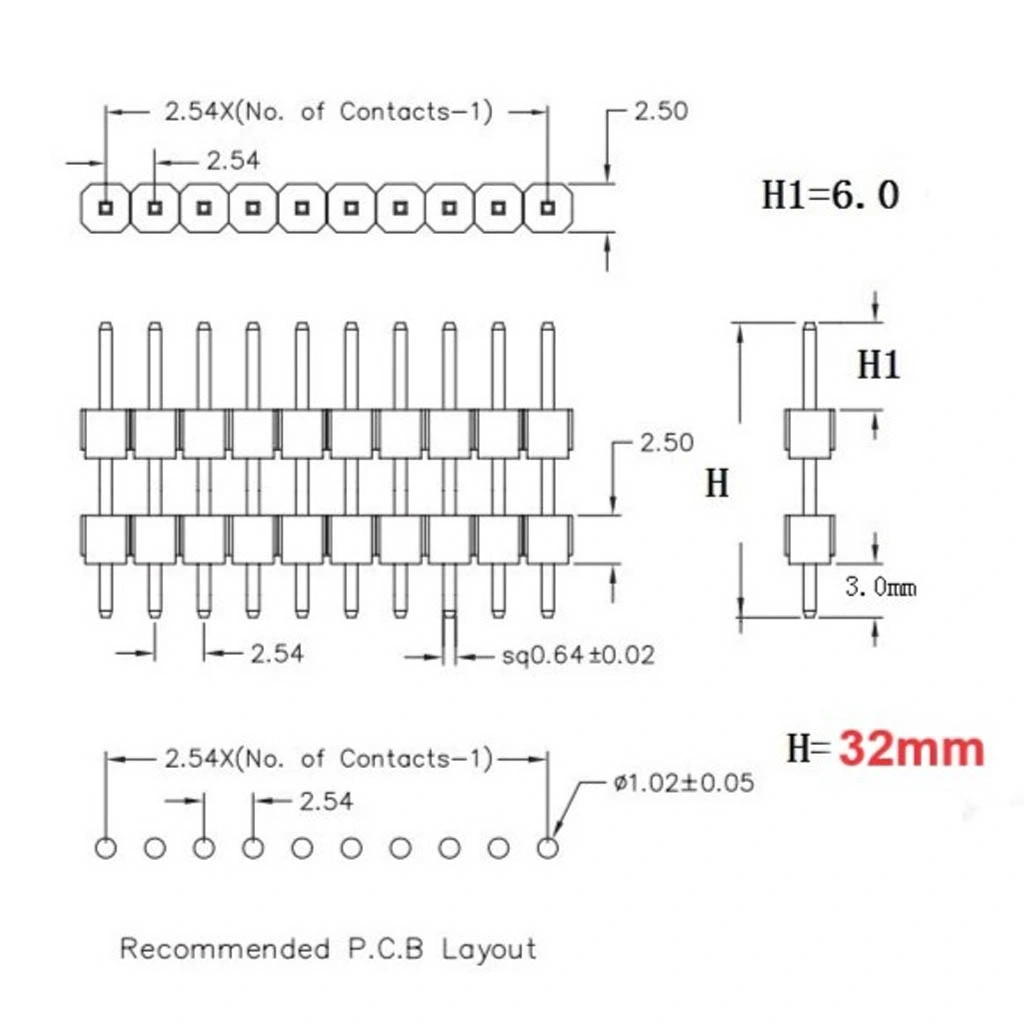

Teknik Özellikler

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Erkek Pin Header
• Pin Sayısı: 40 pin
• Sıra Yapısı: Tek sıra (1x40))
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 180° (düz)
• Pin Yüksekliği: 32mm
• Pin Genişliği: 0.64mm (yaklaşık)
• Pin Malzemesi: Pirinç
• Pin Kaplama: Altın kaplama
• Plastik Gövde Malzemesi: Siyah PBT (Polibutilen Tereftalat)
• Gövde Rengi: Siyah
• Kullanım Tipi: Çift yönlü (her iki taraftan bağlantı yapılabilir)
• İşletim Sıcaklık Aralığı: -40°C ila +105°C
• Akım Kapasitesi: 3A (maksimum, pin başına)
• Voltaj Değeri: 250V AC/DC (maksimum)
• Kontak Direnci: 20mΩ (maksimum)
• İzolasyon Direnci: 1000MΩ (minimum)
• Dayanım Voltajı: 500V AC
• Takma/Çıkarma Ömrü: >100 döngü
• Uyumluluk: Breadboard, dişi jumper, dişi konnektör
• Montaj Tipi: Through-hole
• Bölünebilirlik: Evet (kırılabilir tasarım)
• RoHS Uyumluluğu: Evet
• Toplam Uzunluk: 101.6mm (40 pin x 2.54mm)
• Toplam Yükseklik: 32mm (pin uzunluğu) + 3mm (plastik gövde) = 35mm

Kullanım Alanları

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.

Geliştirme Kartları

• Raspberry Pi GPIO bağlantıları
• Arduino kartları ve shield'ları
• ESP32/ESP8266 geliştirme kartları
• LCD ve OLED ekran modülleri
• Sensör ve haberleşme modülleri

Prototip ve PCB Tasarımı

• Çok katlı PCB bağlantıları
• Yüksek profilli komponentli tasarımlar
• Sandviç kart tasarımları
• Kart arası köprü bağlantıları
• Devre prototipleme sistemleri

Endüstriyel ve Özel Uygulamalar

• Kontrol panelleri
• Test ve ölçüm ekipmanları
• Endüstriyel otomasyon sistemleri
• Robotik projeler
• IoT (Nesnelerin İnterneti) cihazları

Avantajlar ve Özellikler

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü'nün sağladığı avantajlar ve çözümler.

• Ekstra Uzun Pin Tasarımı: 32mm pin yüksekliği ile özel bağlantı imkanı
• Çift Yönlü Kullanım: Her iki taraftan bağlantı yapabilme esnekliği
• Geniş Pin Sayısı: 40 pin ile kapsamlı bağlantı olanağı
• Standart Pin Aralığı: 2.54mm endüstri standardı ile geniş uyumluluk
• Yüksek Kaliteli Malzeme: Pirinç pimler ve dayanıklı PBT gövde
• Altın Kaplama: Düşük temas direnci ve korozyon direnci
• Özelleştirilebilir Uzunluk: İhtiyaca göre kesilebilir/bölünebilir tasarım
• Çok Yönlü Kullanım: PCB montajı, breadboard ve jumper bağlantıları
• Yüksek Dayanıklılık: Sağlam mekanik yapı ve geniş sıcaklık aralığı
• Verimli Alan Kullanımı: Tek sıra tasarımla kompakt bağlantılar

Montaj ve Kullanım Rehberi

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü'nün doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj İpuçları:

• Pin Uzunluğu Ayarlama: İstenen uzunlukta kesme veya kırma işlemi yapın
• Doğru Pozisyonlama: PCB'deki deliklerle tam hizalanmasını sağlayın
• Sabitleme: Lehim öncesi geçici sabitleme için maskeleme bandı kullanın
• İlk Lehimleme: Köşe pinleri lehimleyerek pozisyonu kontrol edin
• Destek Kullanımı: Uzun pinler için lehimleme sırasında alttan destek sağlayın

Çift Yönlü Kullanım Önerileri:

• PCB Arasında: İki PCB'yi bağlamak için plastik kısmı ortaya yerleştirin
• Breadboard Entegrasyonu: Plastik tabanı breadboard üzerine oturtun
• Yükseklik Ayarı: İstenilen yükseklikte pinleri PCB'ye lehimleyin
• Ara Bağlantı: Jumper kablolarla ara bağlantılar oluşturun
• Koruma: Kullanılmayan pinleri eğilmeye karşı koruyun

Sorun Giderme ve İpuçları

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Pin Eğilmesi: Eğilen pinleri düzeltmek için ince pense kullanın.
• Dengesiz Montaj: Sabitleyici aparatlar veya breadboard kullanarak pozisyonu koruyun.
• Kırma Zorluğu: Keskin yan keski ile plastik gövdeyi çentikleyin, sonra kontrollü kırın.
• Zayıf Bağlantı: Oksitlenen pin yüzeylerini elektronik kontak temizleyici ile temizleyin.
• PCB Deliklerine Sığmama: PCB delik çapının standart 1mm olduğunu kontrol edin.

Kullanım İpuçları

• Çift PCB bağlantılarında mekanik stres için ek destek kullanın
• Uzun pinleri korumak için taşıma sırasında koruyucu köpük veya tüp kullanın
• Kırılacak bölümü belirlemek için renkli işaretleyici kullanın
• Jumper kablolarla kullanırken renk kodlaması yaparak bağlantıları belirgin hale getirin
• PCB tasarımında pin sayısı ve konumlarını hassas ölçülerle planlayın
• Sık takılıp çıkarılan bağlantılarda altın kaplamalı kaliteli konnektörler tercih edin

Paket İçeriği

• Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra Çift Yönlü
