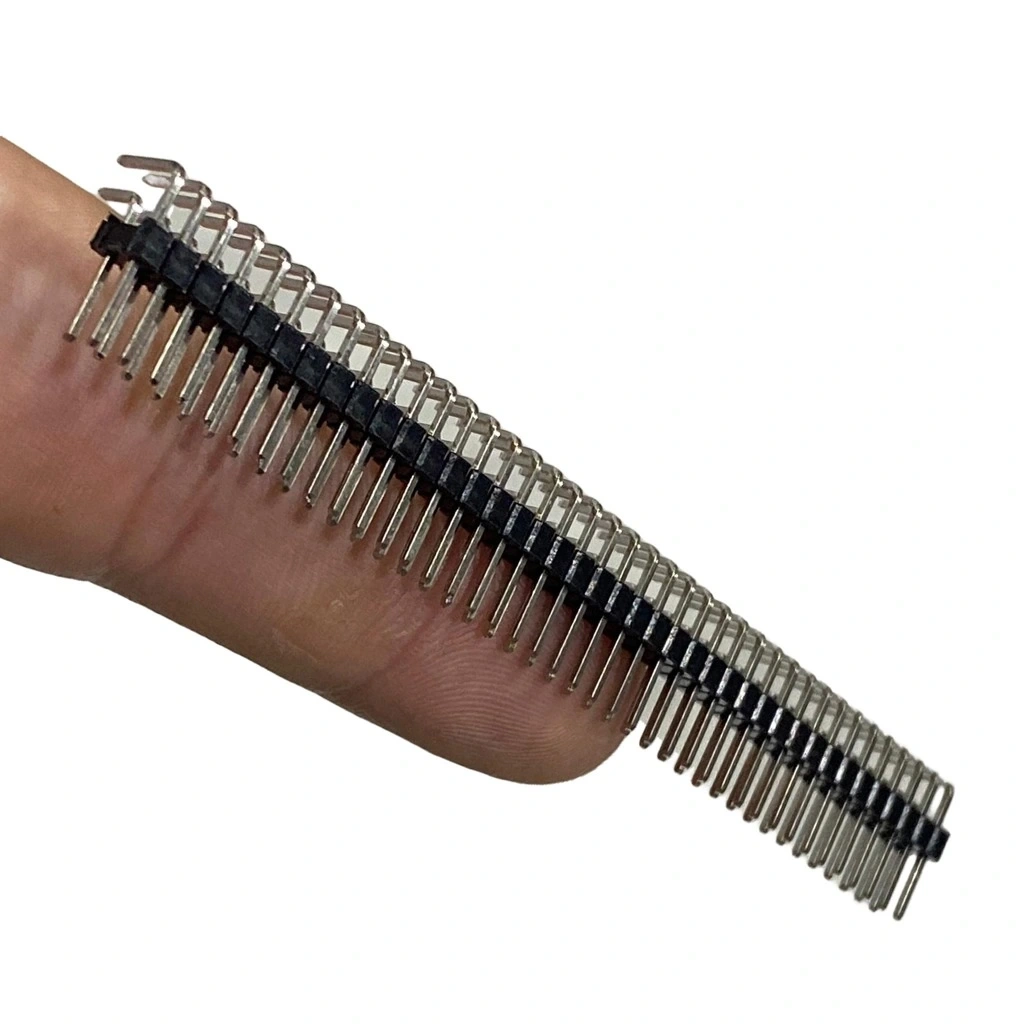

Erkek Pin Header 2X40 Pin Male 2.54mm 90° Çift Sıra

Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra

Erkek Pin Header 2x40 Pin, çift sıralı ve toplam 80 pin içeren kapsamlı bir bağlantı elemanıdır. 90° açılı tasarımı ile PCB yüzeyine paralel bağlantı sağlayan bu pin header, 2.54mm standart pin aralığı ile elektronik projelerde yaygın kullanım sunar. Kompakt ve alan tasarruflu yapısı sayesinde özellikle dar alanlar için ideal bir çözümdür.

PCB'ler, genişleme kartları ve çevre birimleri arasında güvenilir elektriksel bağlantı sağlar. Elektronik komponentler kategorisindeki bu ürün, çok sayıda bağlantı noktası gerektiren karmaşık projelerde mükemmel performans gösterir.

Standart breadboard, genişleme kartları ve jumper kablolarla uyumlu olan bu pin header, sağlam yapısı ile uzun ömürlü kullanım sunar. Pin header çeşitleri arasında yer alan bu 2x40 90° açılı model, yüksek yoğunluklu bağlantı gerektiren uygulamalarda tercih edilen bir seçenektir.

Teknik Özellikler

Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 2x40 (Toplam 80 pin)
• Pin Dizilimi: Çift sıra
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 90° (L şeklinde, PCB yüzeyine paralel)
• Pin Tipi: Erkek (Male)
• Malzeme: Plastik gövde, pirinç iletken pin
• Yüzey Kaplaması: Altın veya kalay kaplama
• Akım Kapasitesi: 3A (maks., pin başına)
• Voltaj Derecesi: 250V (maks.)
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Kontak Direnci: <20mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Takma/Çıkarma Ömrü: >100 çevrim
• Renk: Siyah (plastik gövde)
• Montaj Tipi: PCB through-hole (delikli montaj)
• PCB Pin Uzunluğu: Yaklaşık 3mm
• Dik Açılı Pin Uzunluğu: Yaklaşık 6mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Tek Kart Bilgisayarlar

• Raspberry Pi genişletme kartları
• BeagleBone bağlantıları
• Arduino mega shields
• FPGA geliştirme kartları
• Mikrodenetleyici expansion portları

Elektronik Prototipleme

• Yüksek pin sayılı arayüzler
• Test sistemleri
• Veri yolu bağlantıları
• Genişleme kartları
• Alan kısıtlı tasarımlar

Endüstriyel Kontrol Sistemleri

• PLC arayüzleri
• Çok kanallı veri toplama
• Sinyal dağıtım sistemleri
• Kontrol panelleri
• Otomasyon ekipmanları

Avantajlar ve Özellikler

Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Pin Yoğunluğu: 80 pinle kapsamlı bağlantı imkanı
• 90° Açılı Tasarım: Alan tasarrufu ve yatay kablo yönlendirme
• Standart Pin Aralığı: 2.54mm ile geniş uyumluluk
• Çift Sıra Yapısı: Kompakt alan kullanımı
• Sağlam Plastik Gövde: Uzun ömürlü kullanım
• İletken Pirinç Pinler: Düşük direnç ve iyi iletkenlik
• Yüzey Kaplaması: Korozyon direnci ve kolay lehimleme
• Esnek Kullanım: Kesilebilir yapı ile özelleştirme imkanı
• Yüksek Sıcaklık Dayanımı: Lehim işlemlerine tolerans
• Endüstriyel Standartlara Uyum: Evrensel uyumluluk

Montaj ve Kullanım

Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra'nın montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB üzerindeki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Pin header'ı PCB deliklerine yerleştirin
• L şeklindeki açının doğru yönde olduğundan emin olun
• İlk olarak köşe pinleri lehimleyin ve pozisyonu kontrol edin
• Doğru hizalandığından emin olduktan sonra diğer pinleri lehimleyin

Kullanım İpuçları:

• İhtiyaca göre istenilen uzunlukta kesilebilir
• Dişi pin header veya dupont konnektörler ile bağlantı yapılabilir
• 90° açı sayesinde kablolar PCB yüzeyine paralel yönlendirilebilir
• Dar elektronik muhafazalarda ideal alan kullanımı sağlar
• Yoğun kablo yönlendirmesi gerektiren projelerde tercih edilir

Lehimleme İpuçları:

• Temiz bir havya ucu kullanın
• Uygun lehim sıcaklığı (320-350°C) ayarlayın
• İnce lehim teli tercih edin
• Flux kullanarak daha temiz lehim bağlantıları elde edin
• Lehimleme sonrası PCB'yi temizleyin

Sorun Giderme ve İpuçları

Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Açı: Lehimleme öncesi geçici sabitleme yapın
• Pin Hizalama Sorunu: Düzgün yerleştirme için pense kullanın
• PCB'ye Tam Oturmama: PCB delik boyutlarını kontrol edin
• Zayıf Lehim Bağlantısı: Yeterli lehim ve ısı uygulayın
• Pin Bükülmesi: Bükülmüş pinleri düzeltmek için ince pense kullanın

Bakım ve Uzun Ömür

• Bağlantı yüzeylerini temiz tutun
• Pinlere aşırı mekanik yük uygulamaktan kaçının
• Oksitlenme belirtisi varsa izopropil alkol ile temizleyin
• Yüksek nemli ortamlarda konformak kaplama düşünün
• Uzun süreli ve sık takılıp çıkarılacak bağlantılar için altın kaplı versiyon tercih edin

İleri Uygulama İpuçları

• Pin gruplarını renk kodlu jumper kapakları ile işaretleyin
• Uzun dişi header kullanarak modüler yapıda sistemler oluşturun
• L şeklindeki tasarımı muhafaza içindeki PCB'lerin çevresine kablo yönlendirmek için kullanın
• Birden fazla PCB katmanını birbirine bağlamak için kullanın
• Yüksek akım uygulamalarında birden fazla pini paralel bağlayın

Paket İçeriği

• Erkek Pin Header 2x40 Pin Male 2.54mm 90° Çift Sıra
