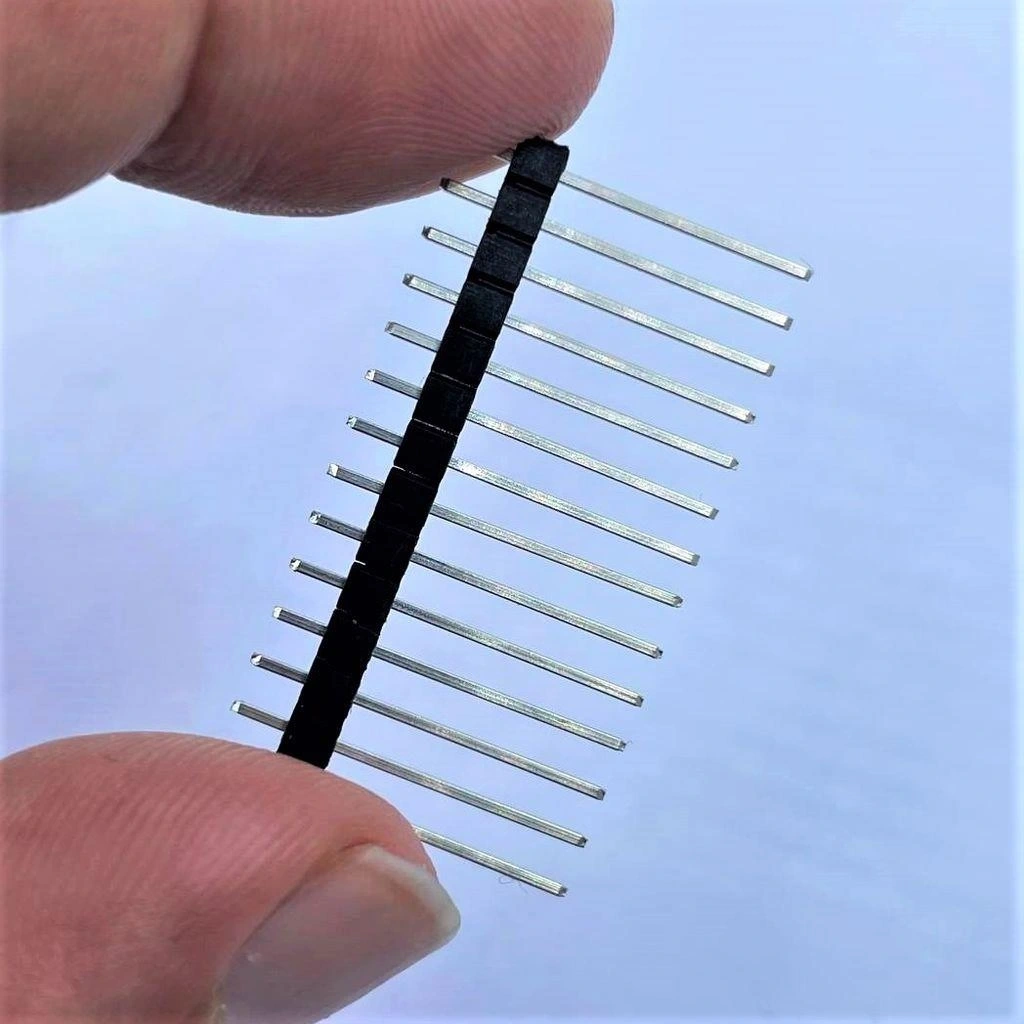

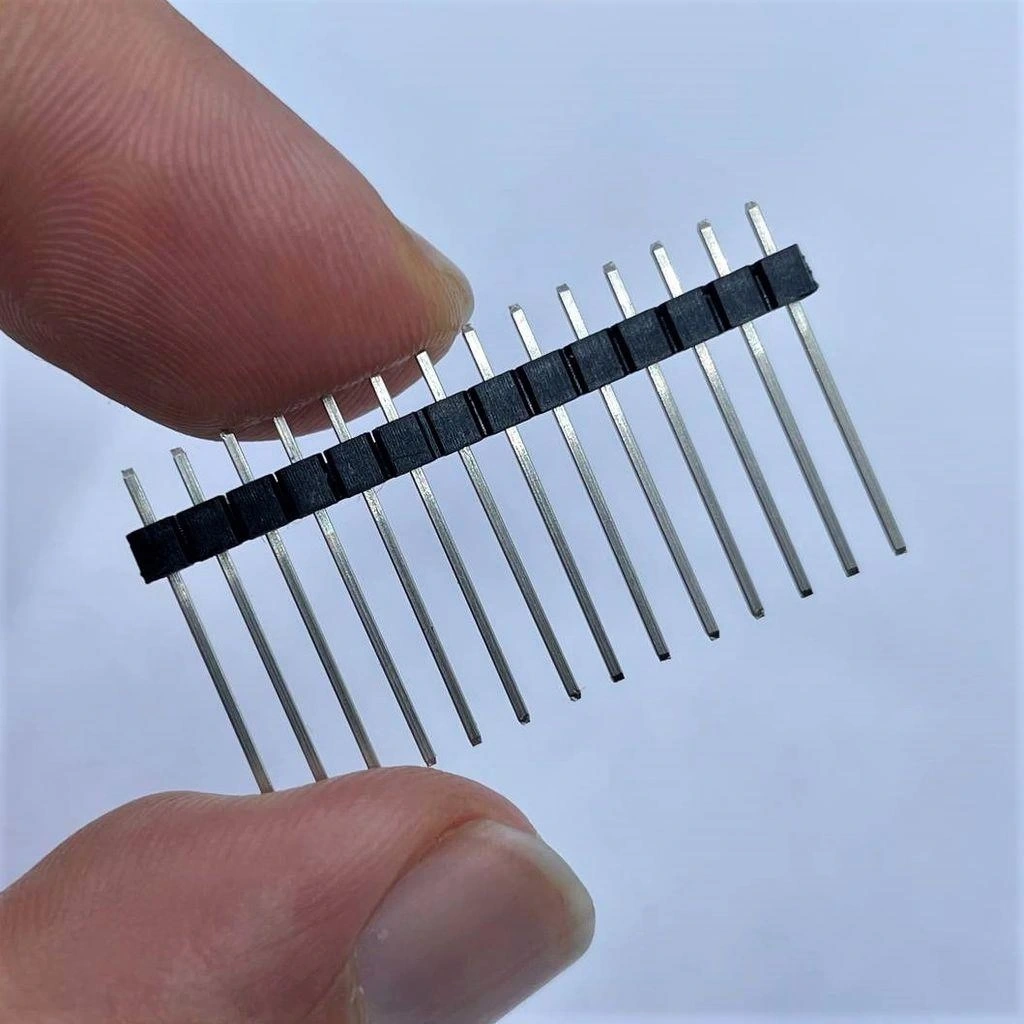

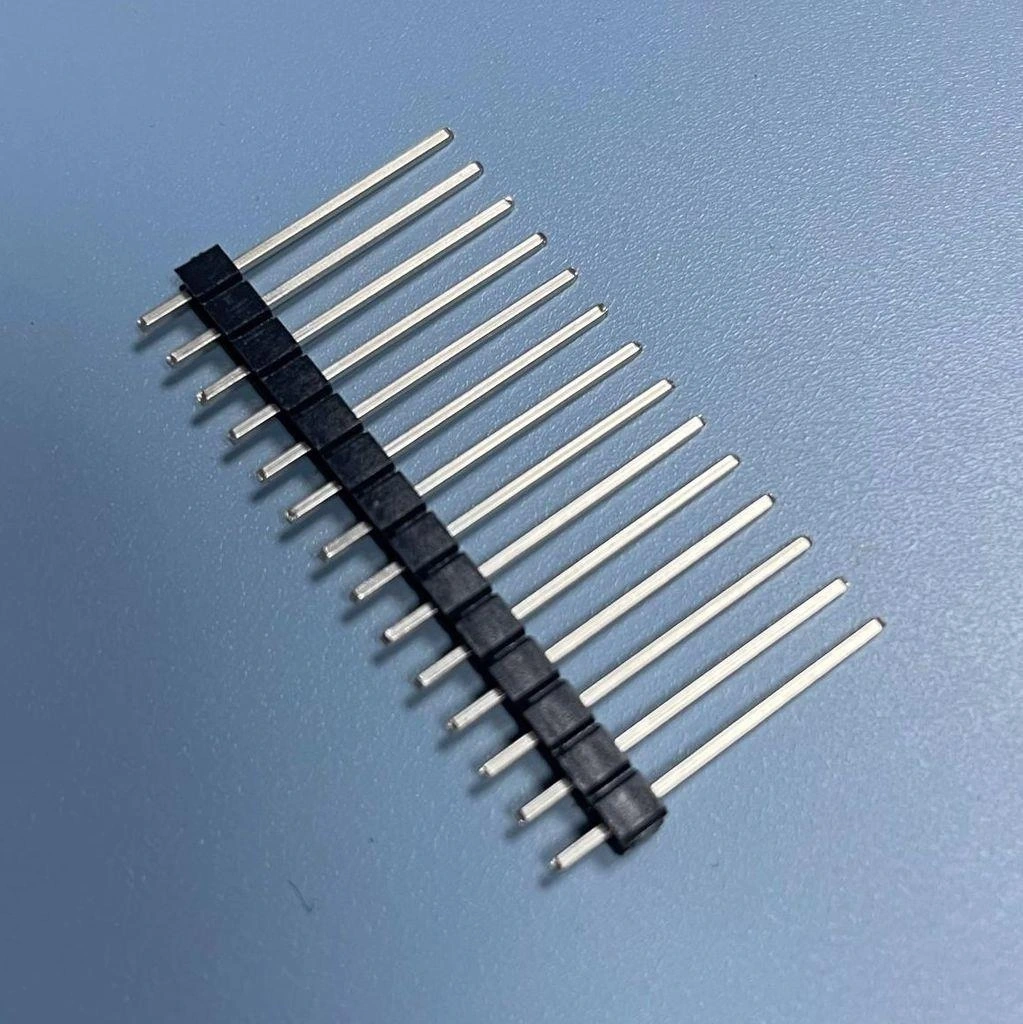

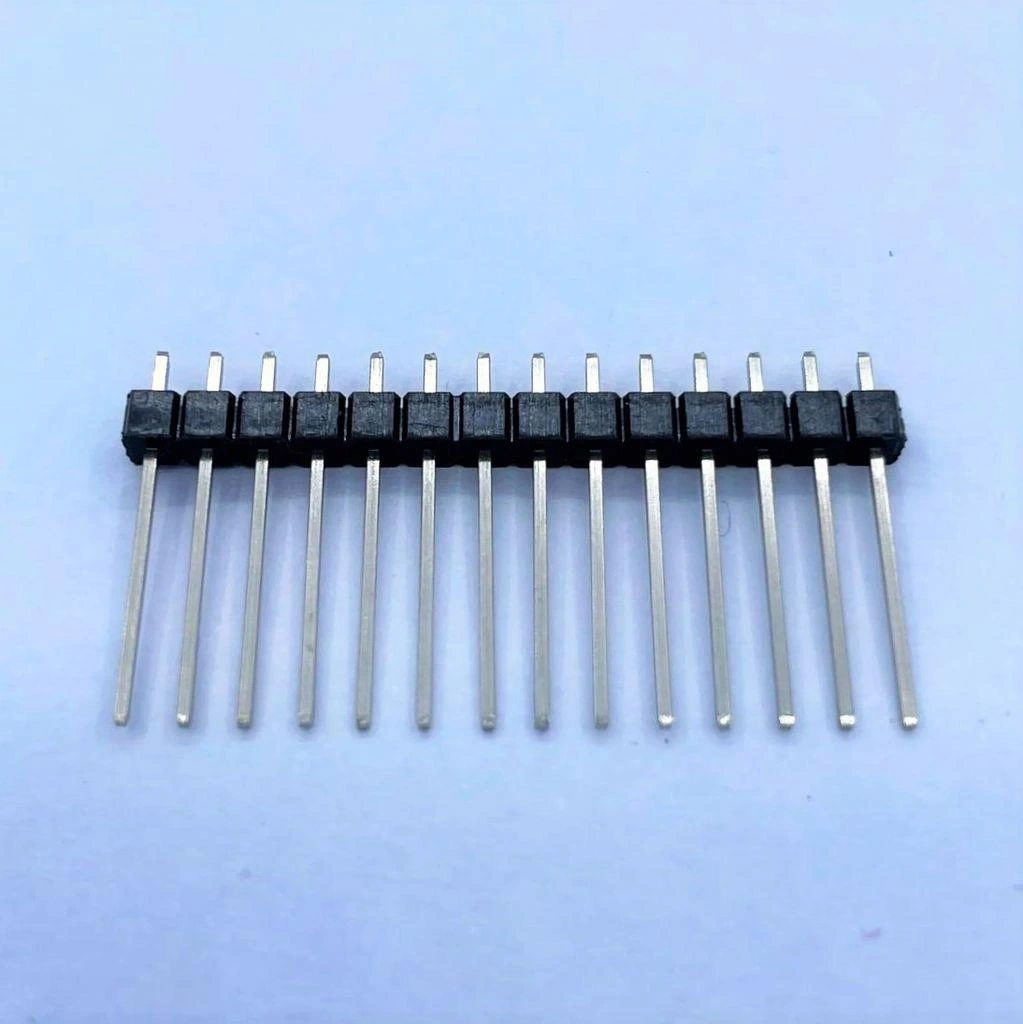

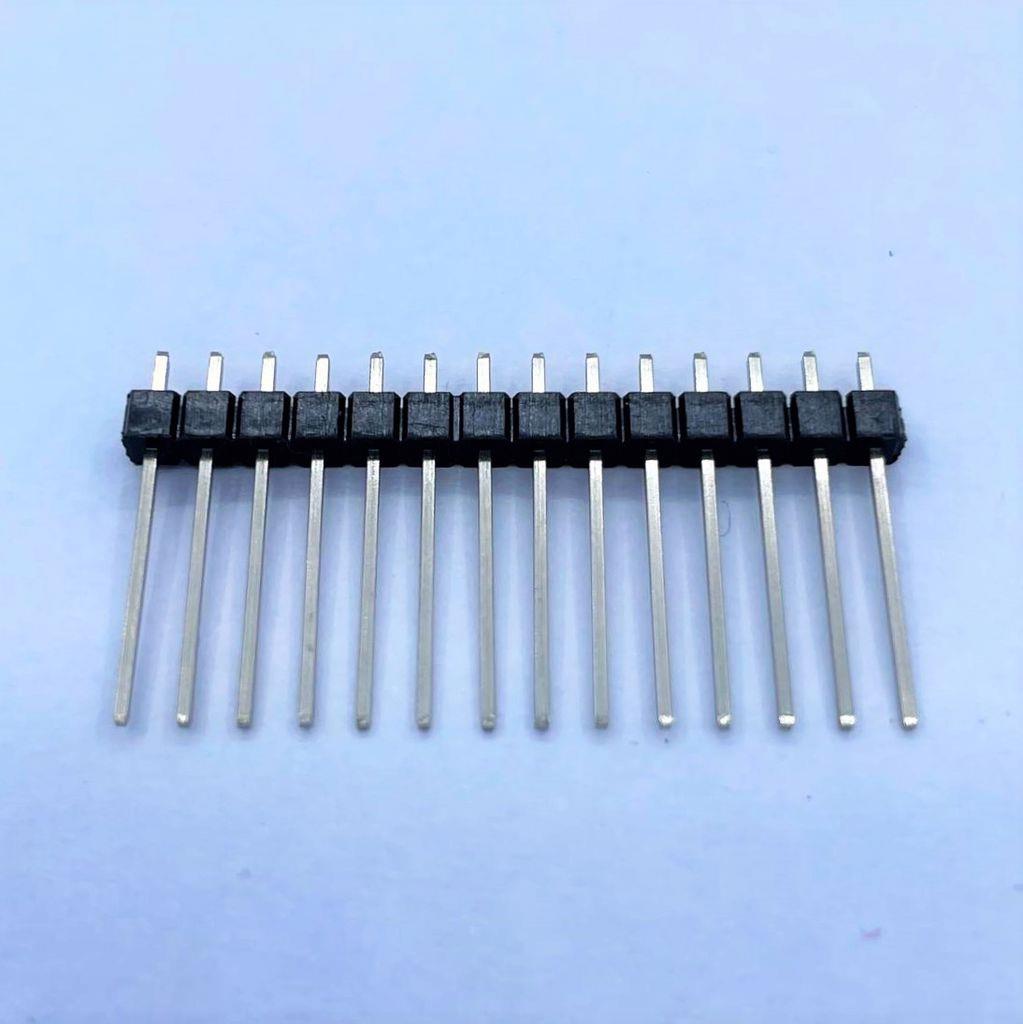

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra

Erkek Pin Header 14 Pin, elektronik devre tasarımında yaygın kullanılan standart bir bağlantı elemanıdır. 19mm uzunluğundaki 14 pinli bu erkek header, tek sıralı yapısı ve 180° düz tasarımı ile PCB bağlantıları için idealdir. Sağlam yapısı ve standart ölçüleri sayesinde Arduino shieldleri, sensör modülleri ve çeşitli elektronik sistemlerde güvenilir bağlantı sağlar.

PCB'ler arasında veya PCB ile diğer komponentler arasında elektriksel bağlantı kurmak için kullanılır. Elektronik komponentler arasında yer alan bu temel bağlantı elemanı, çok sayıda pin gerektiren uygulamalar için ideal bir çözümdür.

Standart 2.54mm pin aralığı, breadboard ve jumper kablolar ile tam uyumluluk sağlar. Pin header ailesinin üyesi olan bu 14 pinli model, lehimlenebilir tasarımı sayesinde projelerinizde kalıcı ve sağlam bağlantılar oluşturmanıza olanak tanır.

Teknik Özellikler

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 14 pin
• Pin Dizilimi: 1x14 (Tek sıra, 14 pin)
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Uzunluğu: 19mm
• Pin Açısı: 180° (düz)
• Pin Tipi: Erkek
• Malzeme: Plastik gövde, pirinç iletken pin
• Yüzey Kaplaması: Altın veya kalay kaplama
• Akım Kapasitesi: 3A (maks.)
• Voltaj Derecesi: 250V (maks.)
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Kontak Direnci: <20mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Takma/Çıkarma Ömrü: >100 çevrim
• Renk: Siyah (plastik gövde)
• Montaj Tipi: PCB lehim
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mikrodenetleyici Projeleri

• Arduino shield bağlantıları
• LCD ekran modülleri
• I/O port genişletmeleri
• Sensör modül arayüzleri
• Haberleşme arabirimi bağlantıları

Elektronik Prototipleme

• Breadboard projeleri
• PCB prototipleme
• Test devreleri
• Devre geliştirme
• Bağlantı terminalleri

Endüstriyel Uygulamalar

• Kontrol panelleri
• Veri toplama sistemleri
• PLC bağlantıları
• Otomasyon cihazları
• Motor sürücü kartları

Avantajlar ve Özellikler

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Standart Pin Aralığı: 2.54mm ile yaygın uyumluluk
• Uzun Pin Boyu: 19mm ile çeşitli montaj seçenekleri
• Tek Sıra Tasarım: Düzenli ve kompakt yerleşim
• 14 Pin Kapasitesi: Kapsamlı bağlantı imkanı
• Sağlam Yapı: Dayanıklı plastik gövde
• İyi İletkenlik: Düşük kontak direnci
• Kolay Lehimleme: PCB'ye doğrudan monte edilebilme
• Geniş Uyumluluk: Standart jumper ve dişi headerlar ile kullanım
• Kesilebilir Yapı: İhtiyaca göre bölünebilme
• Yüksek Sıcaklık Dayanımı: Lehimleme işlemlerine uygun

Montaj ve Kullanım

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra'nın montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB üzerindeki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Pin header'ı PCB deliklerine yerleştirin
• Düz durmasını sağlamak için geçici olarak breadboard kullanın
• İlk olarak bir uç pini lehimleyin ve pozisyonu kontrol edin
• Diğer uç pini lehimleyin ve düzgünlüğünü kontrol edin
• Kalan pinleri sırayla lehimleyin

Bağlantı Tipleri:

• Dişi pin header ile kalıcı bağlantı
• Dişi jumper kablolarla geçici bağlantı
• Breadboard üzerinde prototip bağlantısı
• Dupont konnektörler ile modüler bağlantı
• PCB-PCB arası ara bağlantı

Lehimleme İpuçları:

• Temiz havya ucu kullanın
• Uygun lehim sıcaklığı (320-350°C) ayarlayın
• İnce uçlu havya tercih edin
• Kaliteli lehim teli kullanın
• Lehimleme sonrası flux kalıntılarını temizleyin

Sorun Giderme ve İpuçları

Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğri Montaj: Lehimlemeden önce düzgünce hizalayın
• Zayıf Bağlantı: Yeterli lehim kullanın, soğuk lehimden kaçının
• Pinlerde Oksitlenme: İzopropil alkol ile temizleyin
• Pin Bükülmesi: Dikkatli taşıyın, bükülmüş pinleri düzeltmek için ince pense kullanın
• Kısa Devre: Bitişik pinler arasında lehim köprüsü olmadığından emin olun

Bakım İpuçları

• Kontak yüzeylerini temiz tutun
• Pinleri eğmekten kaçının
• Aşırı mekanik stres uygulamaktan kaçının
• Nemli ortamlarda koruyucu kaplama kullanın
• Toz birikimini önleyin

Verimli Kullanım İpuçları

• İhtiyaç duyulan pin sayısına göre kesilebilir
• Pin fonksiyonlarını PCB üzerinde etiketleyin
• Renkli jumper kablolar kullanarak bağlantıları kolayca tanımlayın
• Yüksek akım uygulamaları için birden fazla pini paralel bağlayın
• Hassas uygulamalar için altın kaplı versiyonu tercih edin

Paket İçeriği

• Erkek Pin Header 14 Pin 19 mm 2.54mm 1x14 180° Tek Sıra
