DS18B20 Isı Sıcaklık Sensörü Modülü

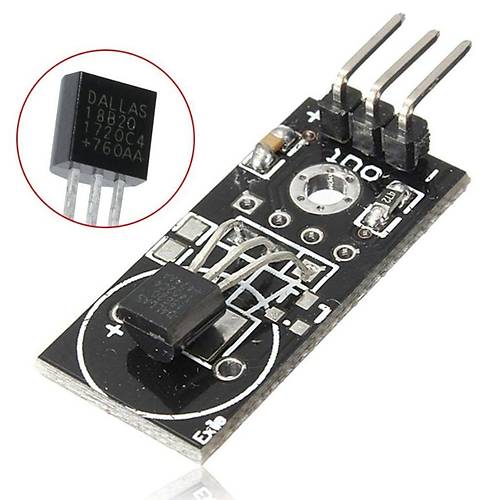

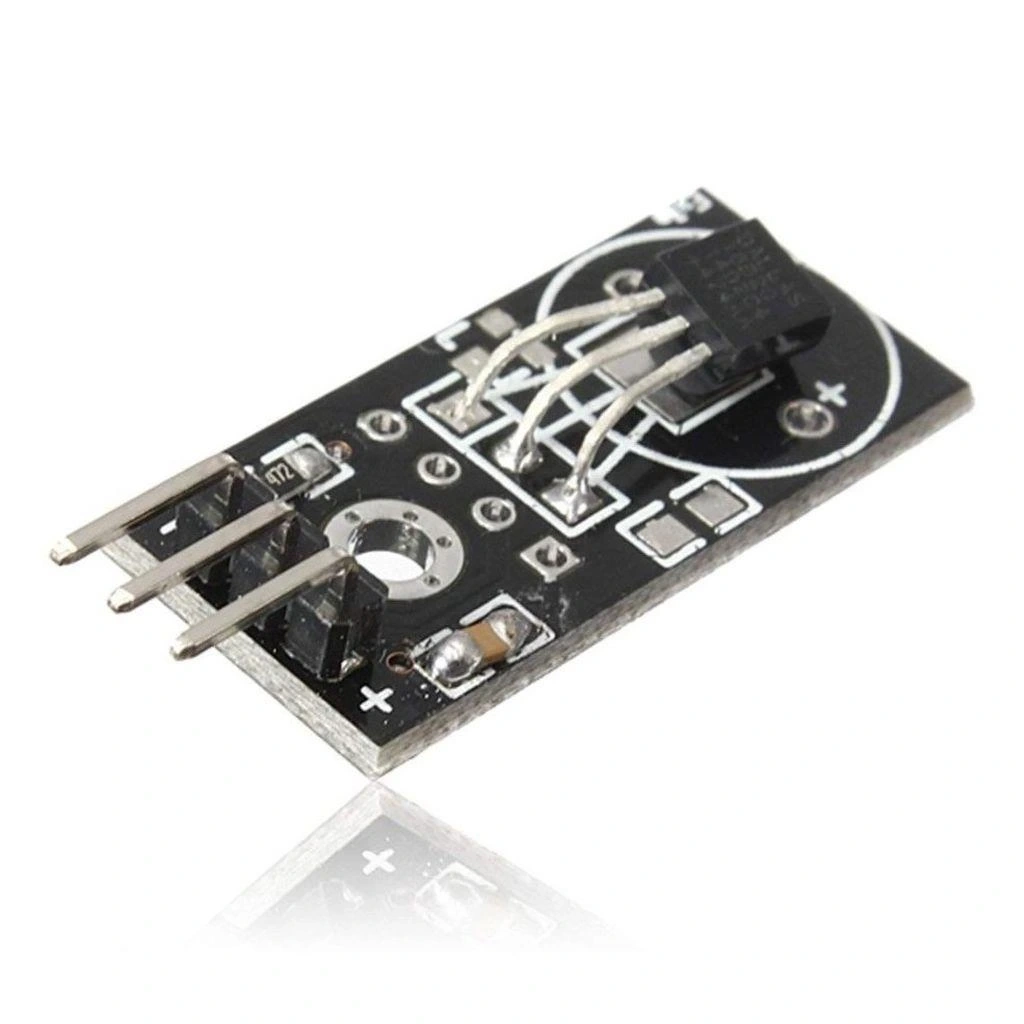

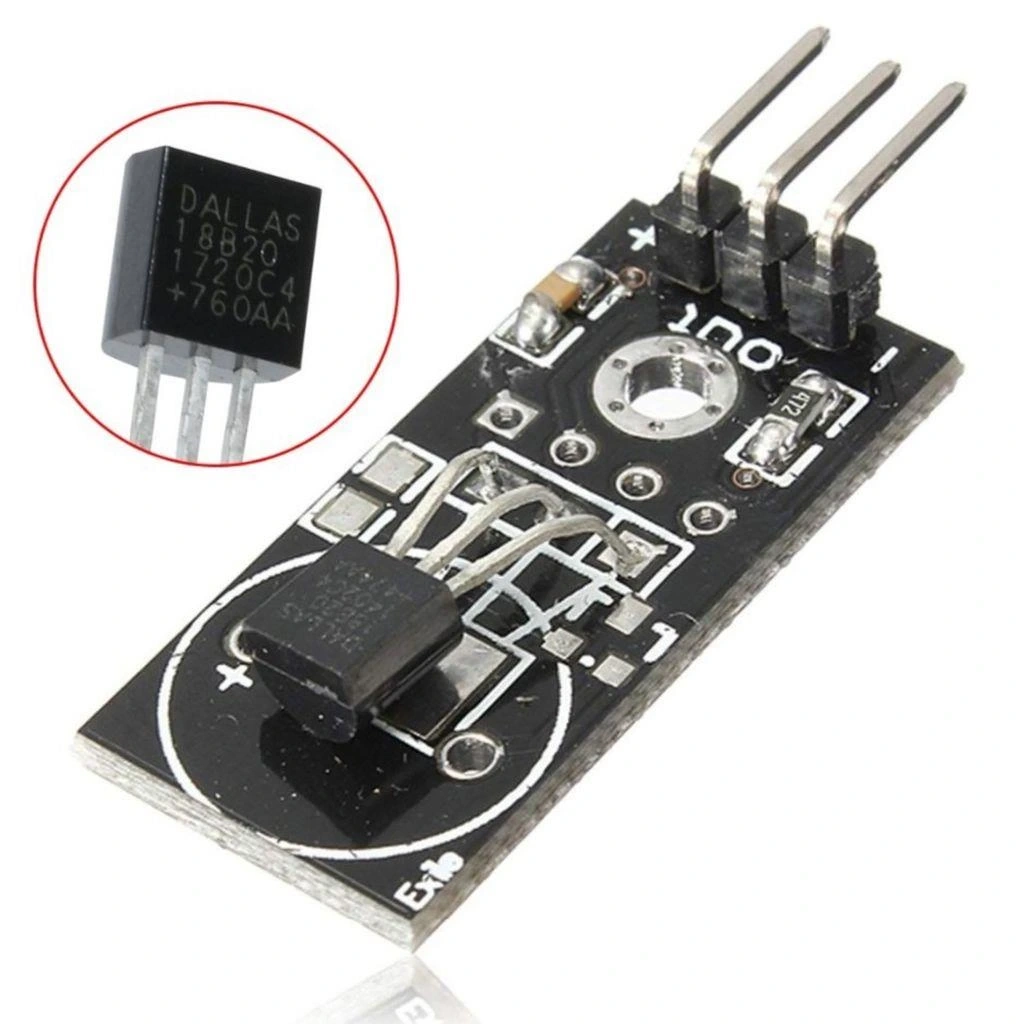

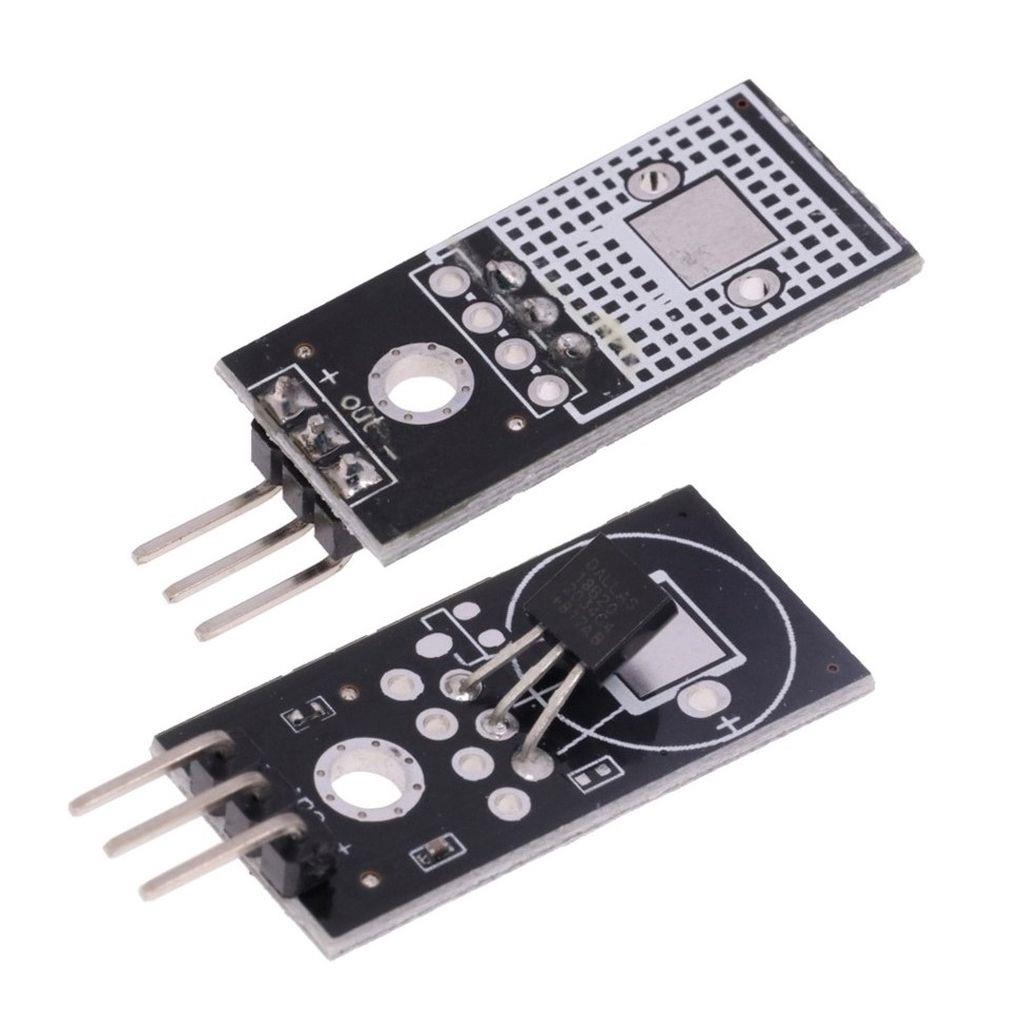

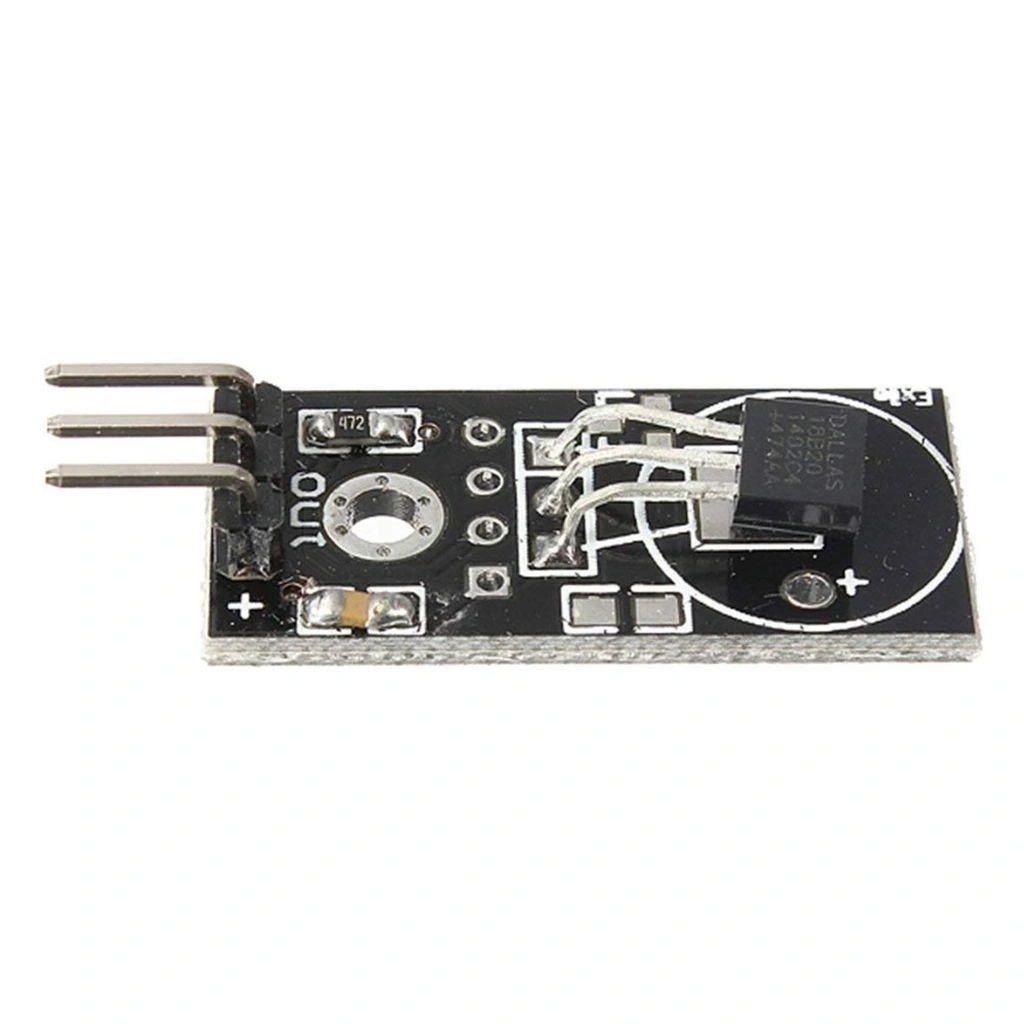

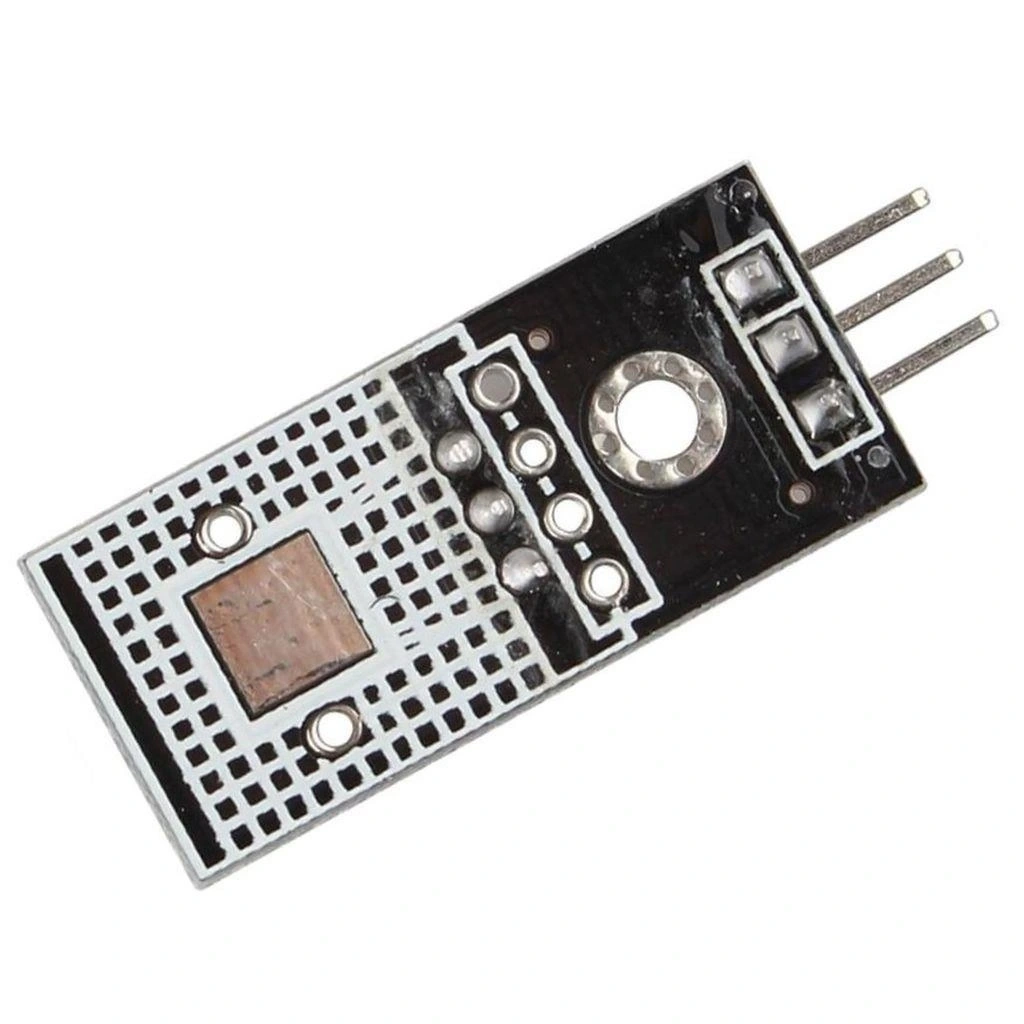

DS18B20 Sıcaklık Sensörü Modülü

DS18B20 Sıcaklık Sensörü Modülü, dijital çıkış veren, yüksek hassasiyetli ve kullanımı kolay bir sıcaklık ölçüm modülüdür. Tek kablo arayüzü (1-Wire) ile haberleşen bu sensör, minimum bağlantı ile maksimum performans sunar.

Arduino projelerinde yaygın olarak kullanılan bu sensör, -55°C ile +125°C arasında geniş bir sıcaklık aralığında ±0.5°C hassasiyetle ölçüm yapabilir. Dijital çıkışı sayesinde analog-dijital dönüştürücü gerektirmez.

Her DS18B20 sensörü benzersiz bir 64-bit seri koda sahiptir, bu da aynı veri hattı üzerinde birden fazla sensörün çalışmasına olanak tanır. Modüller kategorisinde bulunan bu ürün, ev otomasyonu, hava istasyonları ve endüstriyel kontrol sistemleri için idealdir.

Teknik Özellikler

DS18B20 Sıcaklık Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Dijital sıcaklık sensörü
• Ölçüm Aralığı: -55°C ile +125°C arası<>.
• Hassasiyet: ±0.5°C (-10°C ile +85°C aralığında)<,
• Çözünürlük: 9-12 bit ayarlanabilir (0.5°C, 0.25°C, 0.125°C, 0.0625°C)
• Haberleşme Protokolü: 1-Wire (Tek Kablo) arayüzü
• Besleme Gerilimi: 3.0V - 5.5V DC
• Çalışma Akımı: 1.5mA aktif, 1µA uyku modunda
• Benzersiz ID: 64-bit fabrika programlı seri numara
• Tepki Süresi: Maksimum 750ms (12-bit çözünürlükte)
• Dönüşüm Süresi: 93.75ms (9-bit), 750ms (12-bit)
• Pin Dizilimi:
  • VCC (3.0V-5.5V)
  • GND (Toprak)
  • DATA (Veri pini)
• PCB Özellikleri: 3-pin konnektör, güç LED göstergesi

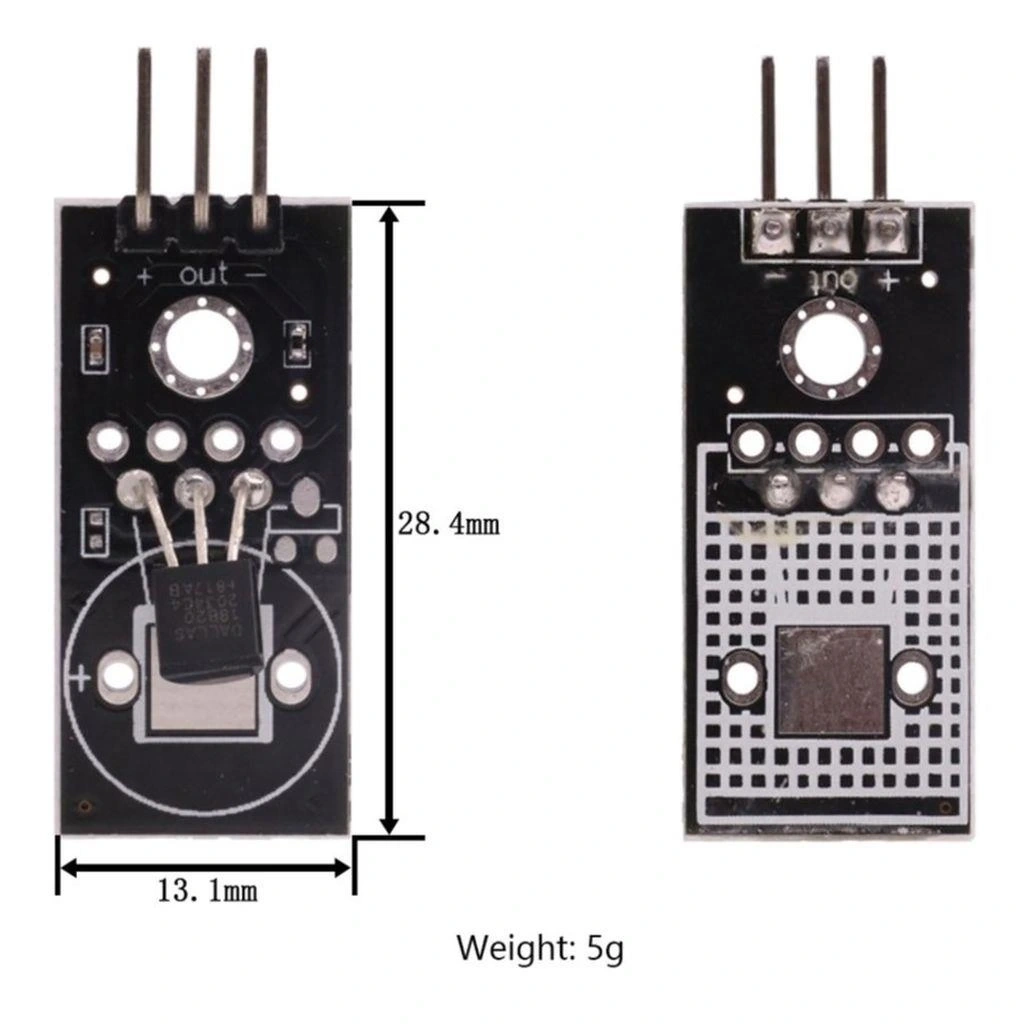

• Boyutlar: 19mm x 13mm x 10mm
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Su Geçirmezlik: Sensör bölümü suya dayanıklı, PCB değil<>.

Paket İçeriği

• 1 x DS18B20 Dijital Sıcaklık Sensörü Modülü

Bağlantı ve Kullanım

DS18B20 Sıcaklık Sensörü Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

DS18B20 sensörünü Arduino'ya bağlamak oldukça basittir. Modül üzerindeki 3 pini şu şekilde bağlayın:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• DATA → Arduino dijital pin (genellikle D2, D3 veya D4)

Sensörü kullanmak için öncelikle gerekli kütüphaneleri yüklemeniz gerekir. Voltaj.Net olarak önerdiğimiz kütüphaneler: "OneWire" ve "DallasTemperature".

Uygulama Alanları

DS18B20 Sıcaklık Sensörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Akıllı termostat sistemleri
• Oda sıcaklık kontrolü
• İklimlendirme sistemleri
• Akıllı ev enerji yönetimi

Çevre İzleme

• Hava durumu istasyonları
• Sera kontrol sistemleri
• Toprak sıcaklık ölçümleri
• Su sıcaklık monitörleri

Endüstriyel Uygulamalar

• Makine sıcaklık izleme
• Soğutma sistemleri kontrolü
• Proses kontrol sistemleri
• Gıda saklama ve takip sistemleri

Hobi ve Eğitim Projeleri

• STEM eğitim kitleri
• Robotik projeler
• DIY hava istasyonları
• 3D yazıcı sıcaklık kontrolü

Proje Örnekleri

DS18B20 Sıcaklık Sensörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Termometre

DS18B20 sensörü, Arduino Nano ve küçük bir OLED ekran kullanarak kompakt bir dijital termometre yapabilirsiniz. Cihaz, ortam sıcaklığını sürekli olarak ölçerek ekranda gösterir ve önceden belirlenen sıcaklık aralıklarının dışına çıkıldığında sesli uyarı verebilir. Pil tasarrufu için uyku modu eklenebilir ve datalogger özelliği ile sıcaklık verileri kaydedilebilir.

Çok Kanallı Sıcaklık İzleme Sistemi

DS18B20 sensörleri aynı veri hattı üzerinde çalışabildiğinden, tek bir Arduino modülü ile 8 farklı noktadan sıcaklık ölçümü yapabilirsiniz. Bu sistem, bir seradaki farklı bölgelerin, akvaryum suyunun veya evin farklı odalarının sıcaklıklarını izlemek için idealdir. LCD ekran üzerinden tüm değerler görüntülenebilir ve anormal değerler için alarm sistemi eklenebilir.

WiFi Bağlantılı Sıcaklık Sensörü

DS18B20 sensörünü ESP8266 veya ESP32 ile birleştirerek, sıcaklık verilerini internet üzerinden izleyebilirsiniz. IoT platformları kullanarak verileri grafikler halinde görebilir, belirli sıcaklık değerlerine ulaşıldığında e-posta veya SMS ile bildirim alabilirsiniz. Sistem, ücretsiz bulut hizmetleriyle entegre edilerek maliyet-etkin bir uzaktan izleme çözümü olarak çalışabilir.

Sorun Giderme ve İpuçları

DS18B20 Sıcaklık Sensörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Algılanmıyor: Bağlantıları kontrol edin, 4.7kΩ pull-up direnci eklemeyi deneyin.
• Hatalı Okumalar: Sensörün su veya nemden korunduğundan emin olun, kablolarda parazit olabilir.
• Aralıklı Ölçüm Hataları: Güç kaynağı stabilitesini kontrol edin, filtre kapasitörü ekleyin.
• Çözünürlük Sorunları: Doğru bit çözünürlüğünü ayarladığınızdan emin olun.
• Gecikme Sorunları: Çevrim süresini çözünürlüğe göre ayarlayın, düşük çözünürlük daha hızlıdır.

Performans İpuçları

• Su geçirmez kaplama veya ısı macunu kullanarak sensörün temasını iyileştirin
• Uzun kablo kullanımlarında blendajlı kablo tercih edin
• Çoklu sensörler için parasite power modunu kullanmayın
• Hassas ölçümler için 12-bit çözünürlük kullanın
• Hızlı ölçümler için 9-bit çözünürlük tercih edin
• Batarya ile çalışan projelerde uyku modu kullanın
