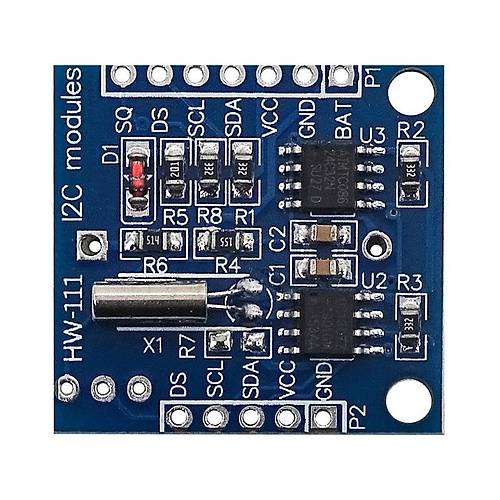

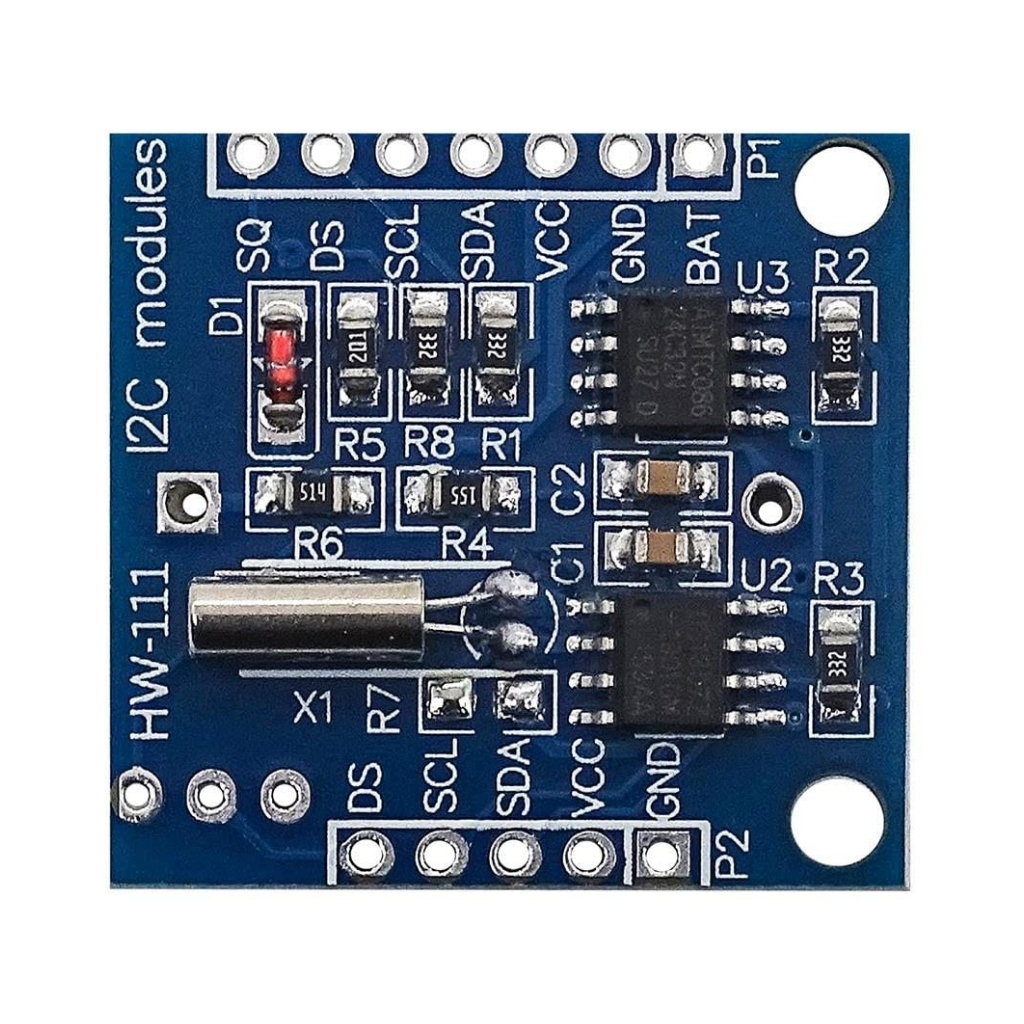

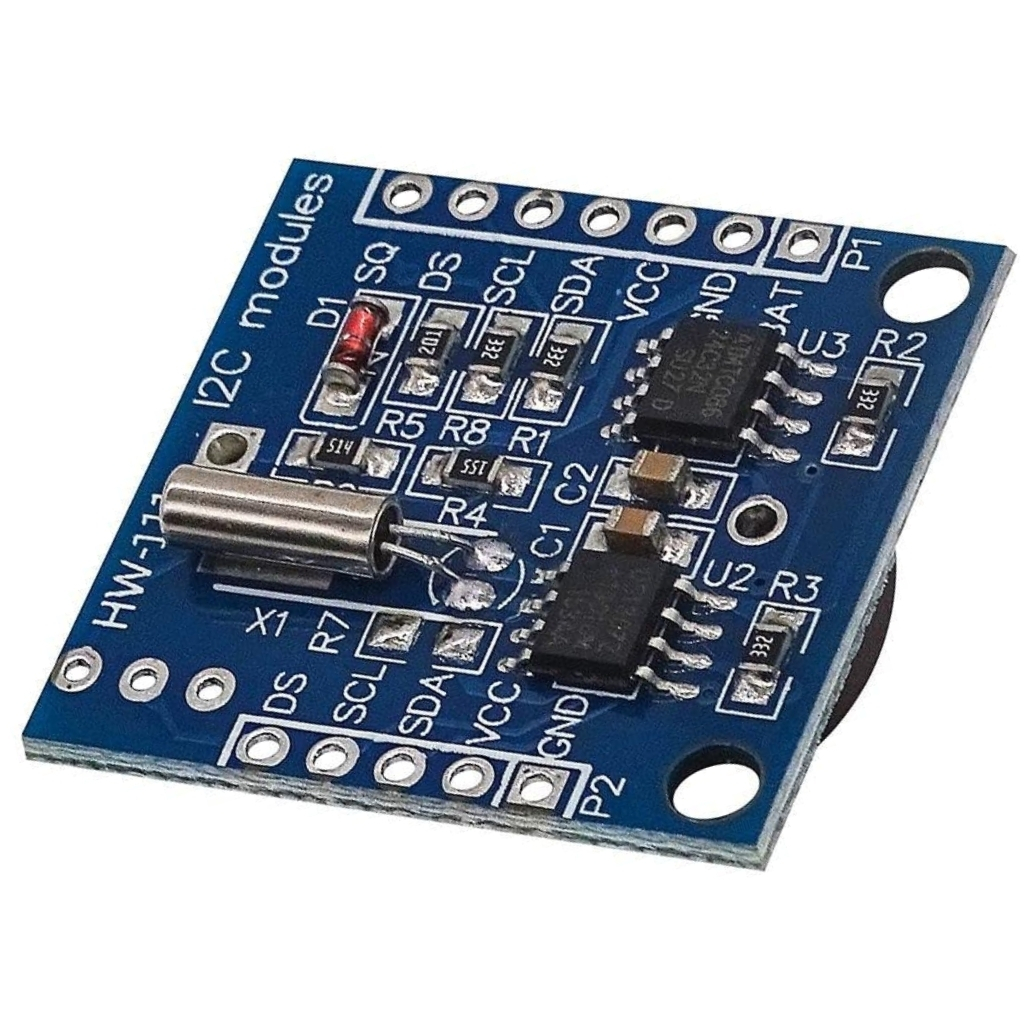

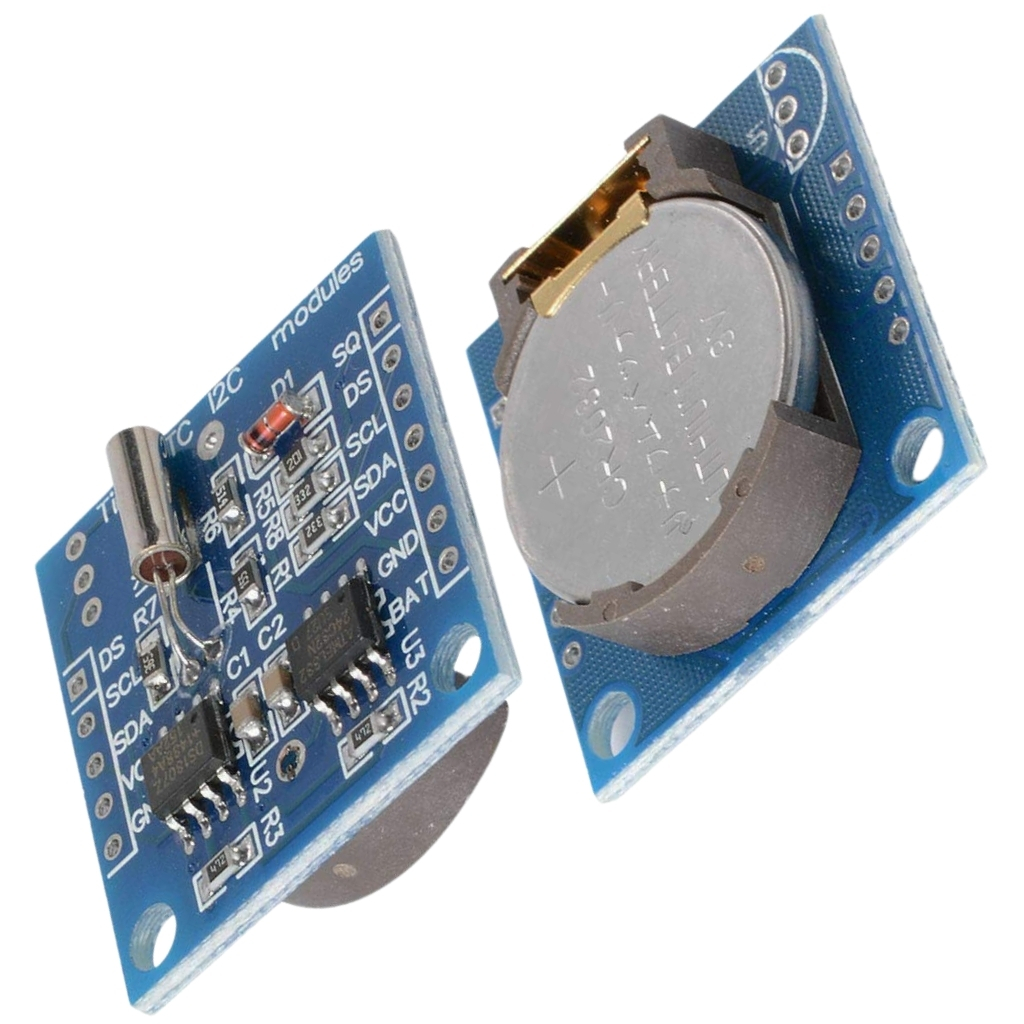

DS1307 RTC Modül
DS1307 RTC Modül, gerçek zamanlı saat (Real Time Clock) fonksiyonu sunan, doğru zaman tutma özelliğiyle elektronik projeleriniz için ideal bir modüldür. Elektrik kesintilerinde bile dahili batarya sayesinde zaman bilgisini koruyarak, saat, dakika, saniye, gün, ay ve yıl verilerini hassas şekilde saklayabilir.
I2C arayüzü üzerinden kolay haberleşme sağlayan bu modül, Arduino platformları ile uyumlu çalışarak, veri kaydediciler, otomasyon sistemleri ve zaman kontrollü uygulamalarınız için güvenilir bir zaman kaynağı sağlar.
Çeşitli modüller arasında yer alan DS1307 RTC, düşük güç tüketimi, kolay entegrasyon ve uzun ömürlü batarya desteği ile saat gerektiren her türlü elektronik projede kullanılabilen pratik bir çözümdür.
Teknik Özellikler
DS1307 RTC Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.

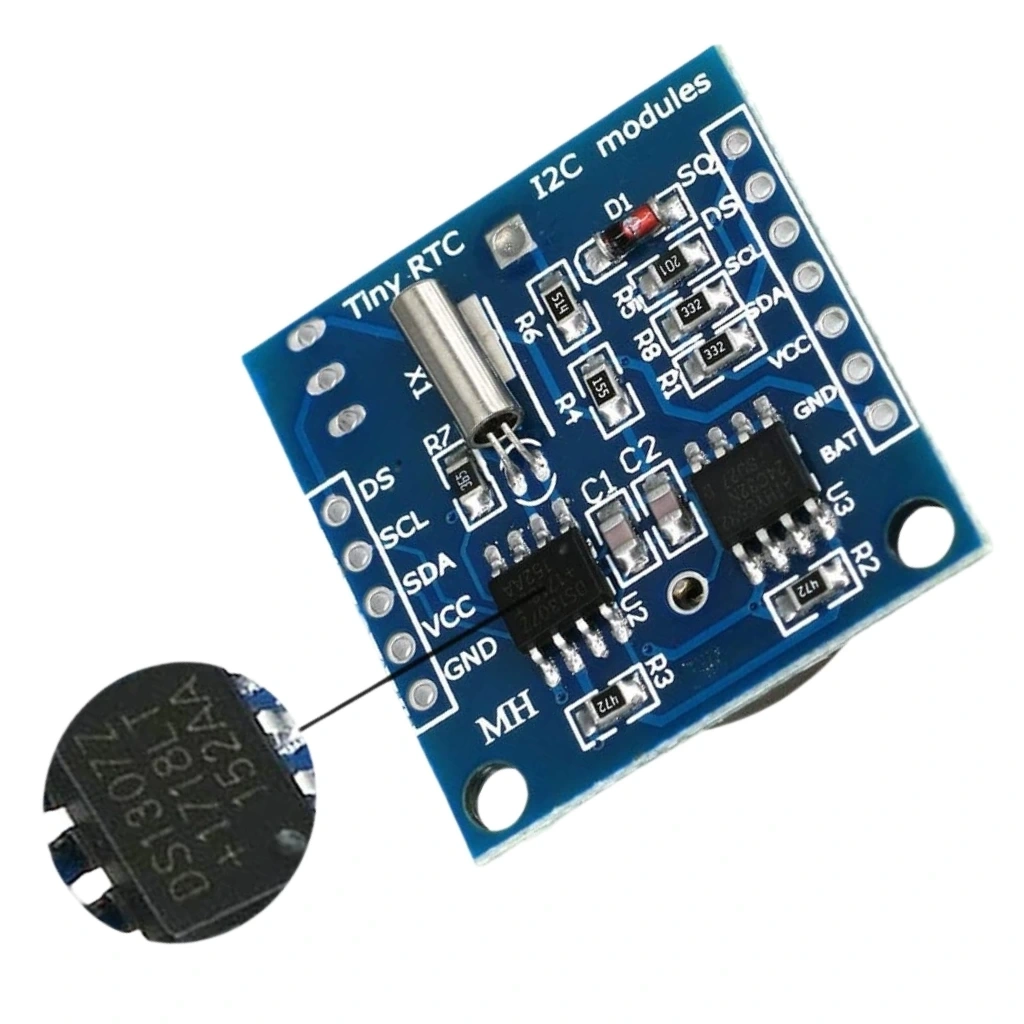

- Entegre: DS1307 RTC (Real Time Clock)
- Çalışma Gerilimi: 4.5V - 5.5V DC

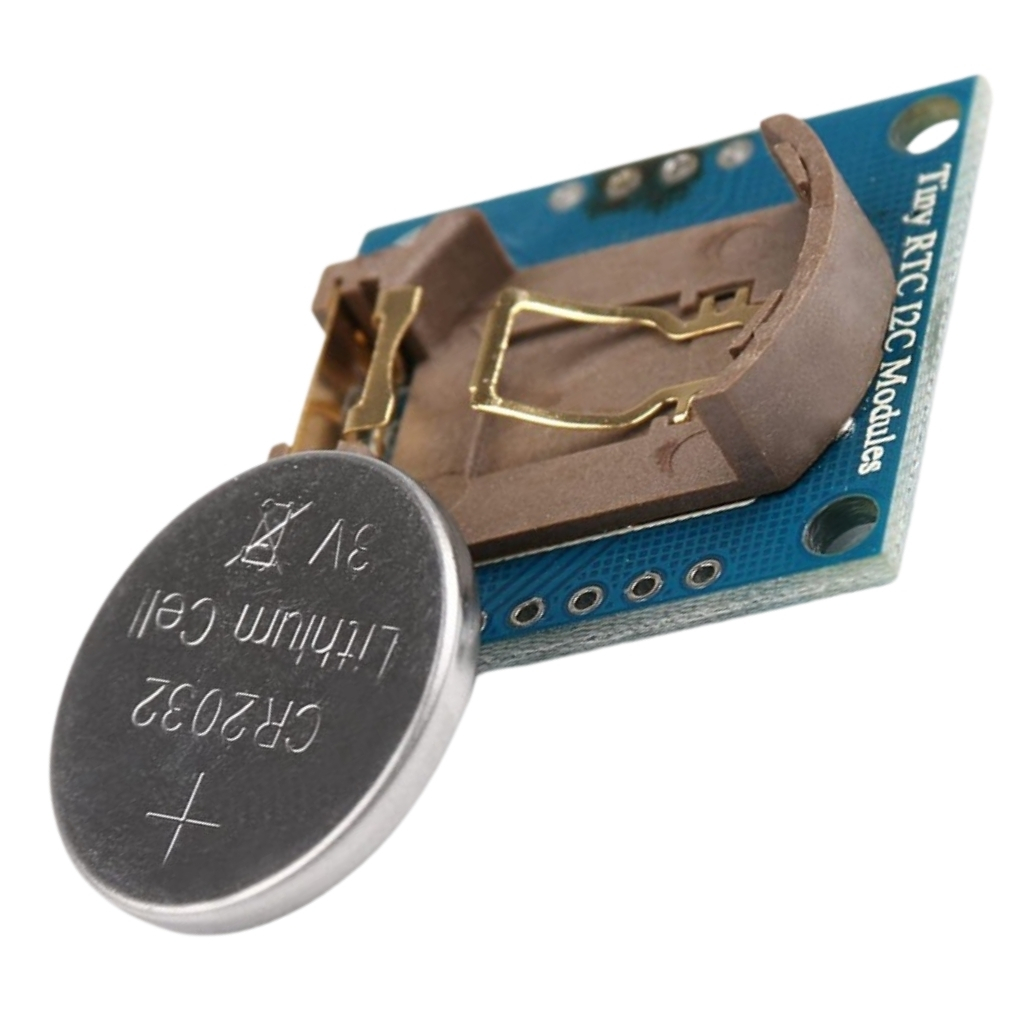

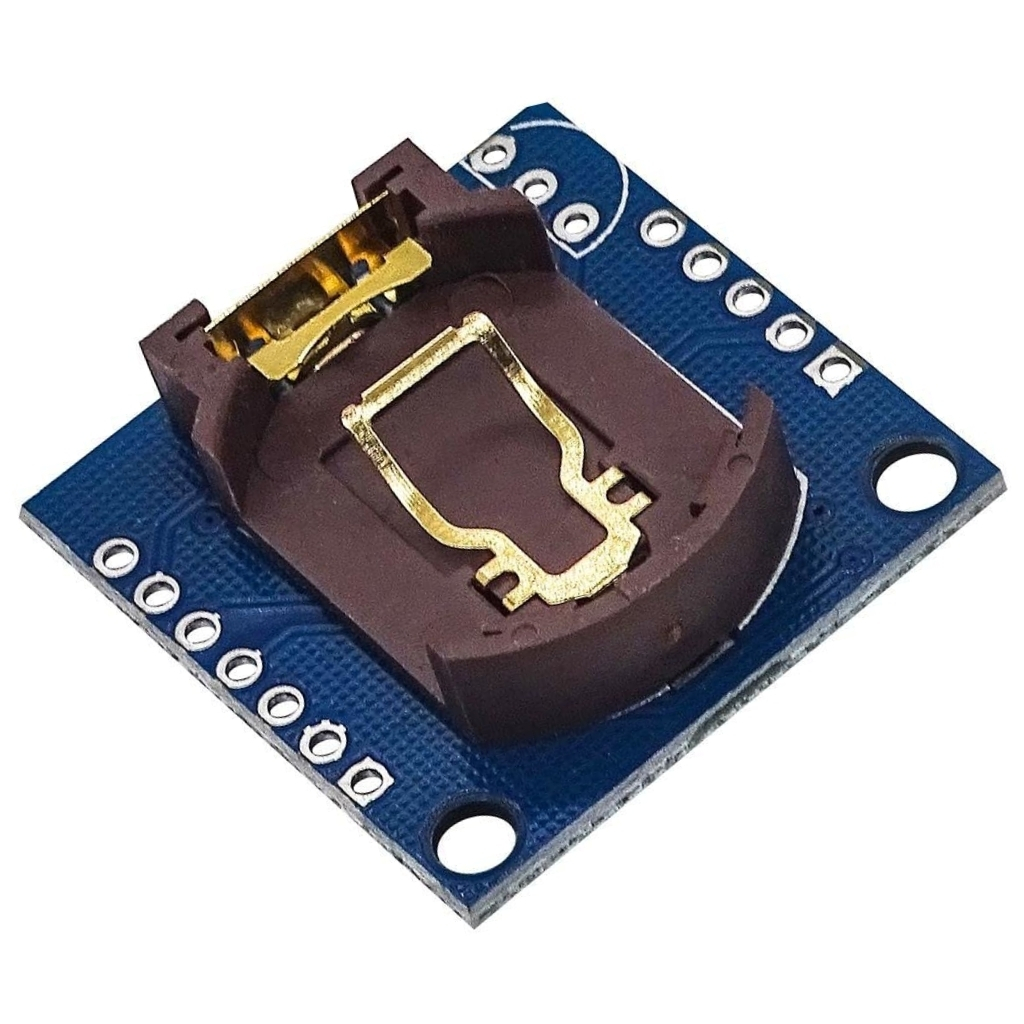

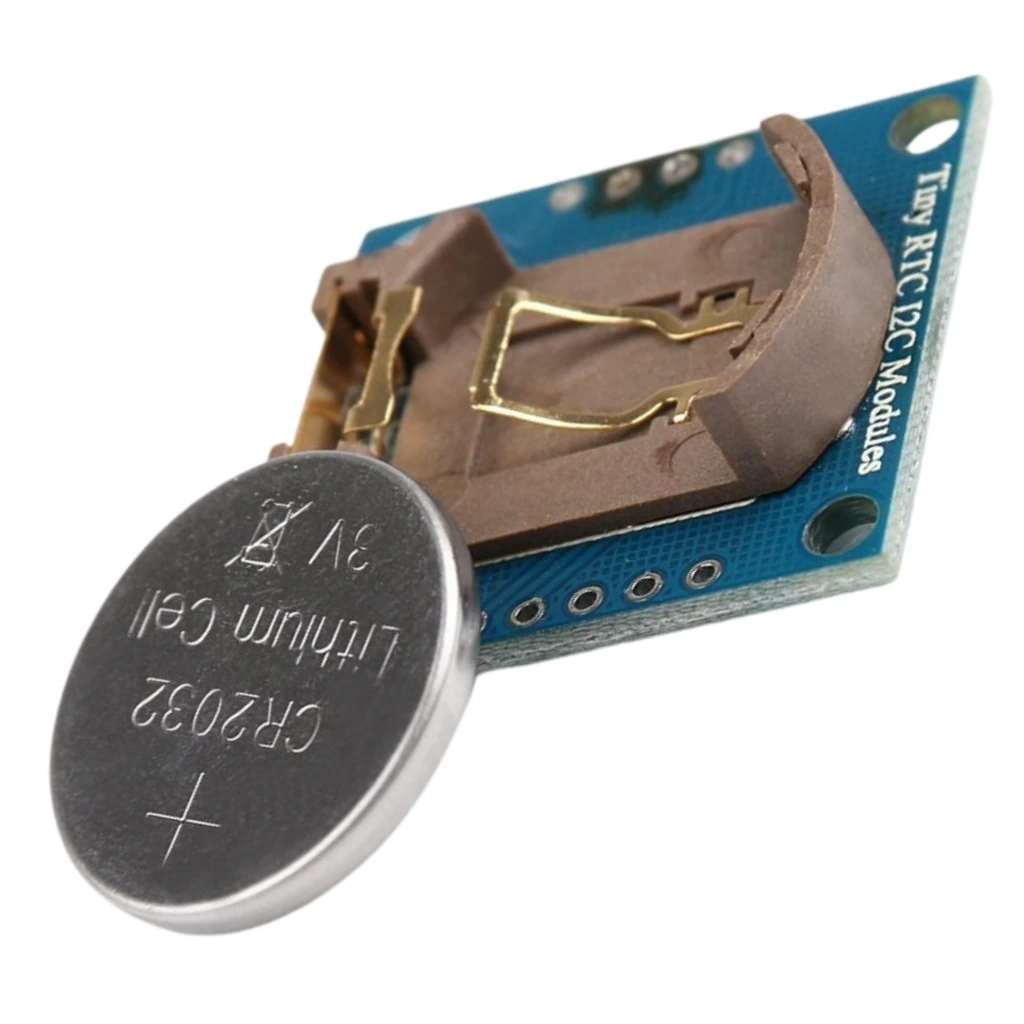

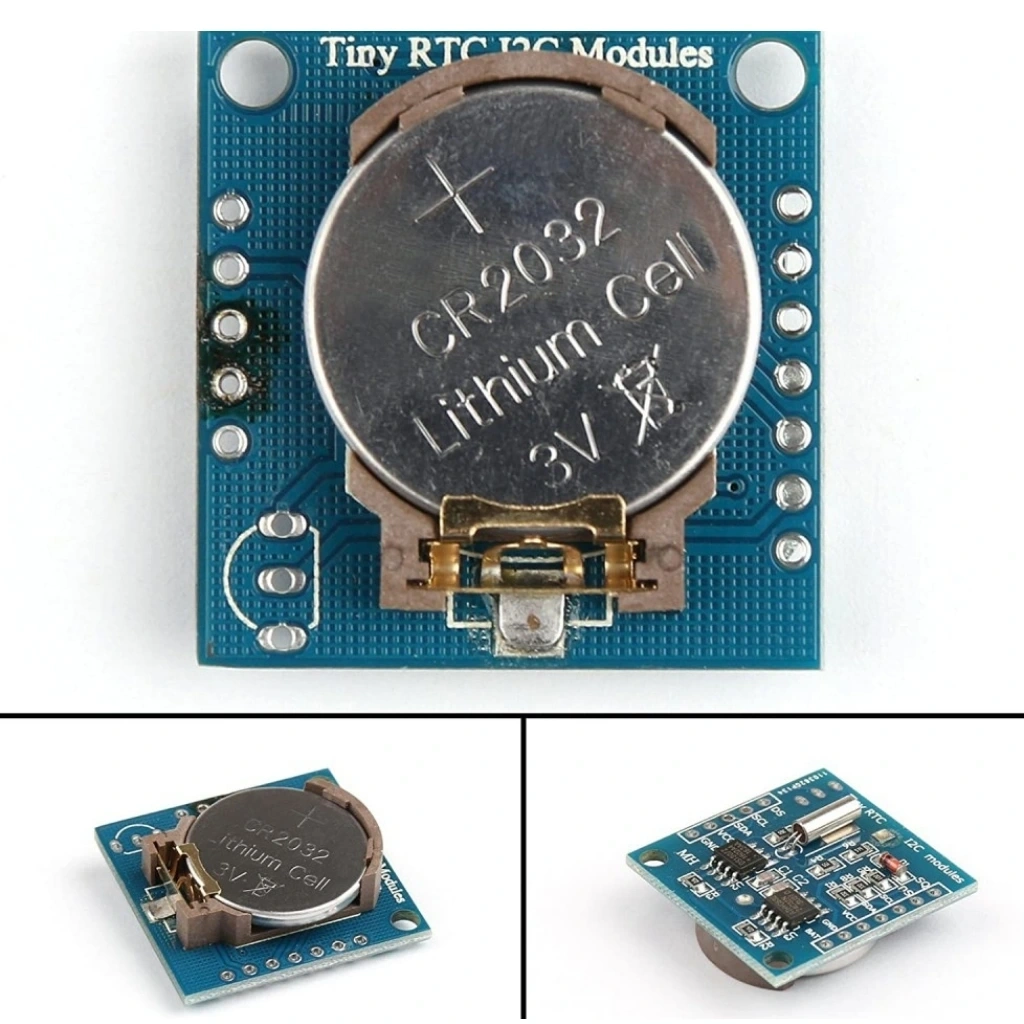

- Yedek Batarya: CR2032 3V lityum pil
- Haberleşme Protokolü: I2C (TWI)
- I2C Adresi: 0x68
- Zaman Bilgileri: Saniye, dakika, saat, gün, tarih, ay, yıl
- Takvim Formatı: Artık yılları otomatik hesaplama özelliği
- Saat Formatı: 12 saat (AM/PM) veya 24 saat seçilebilir

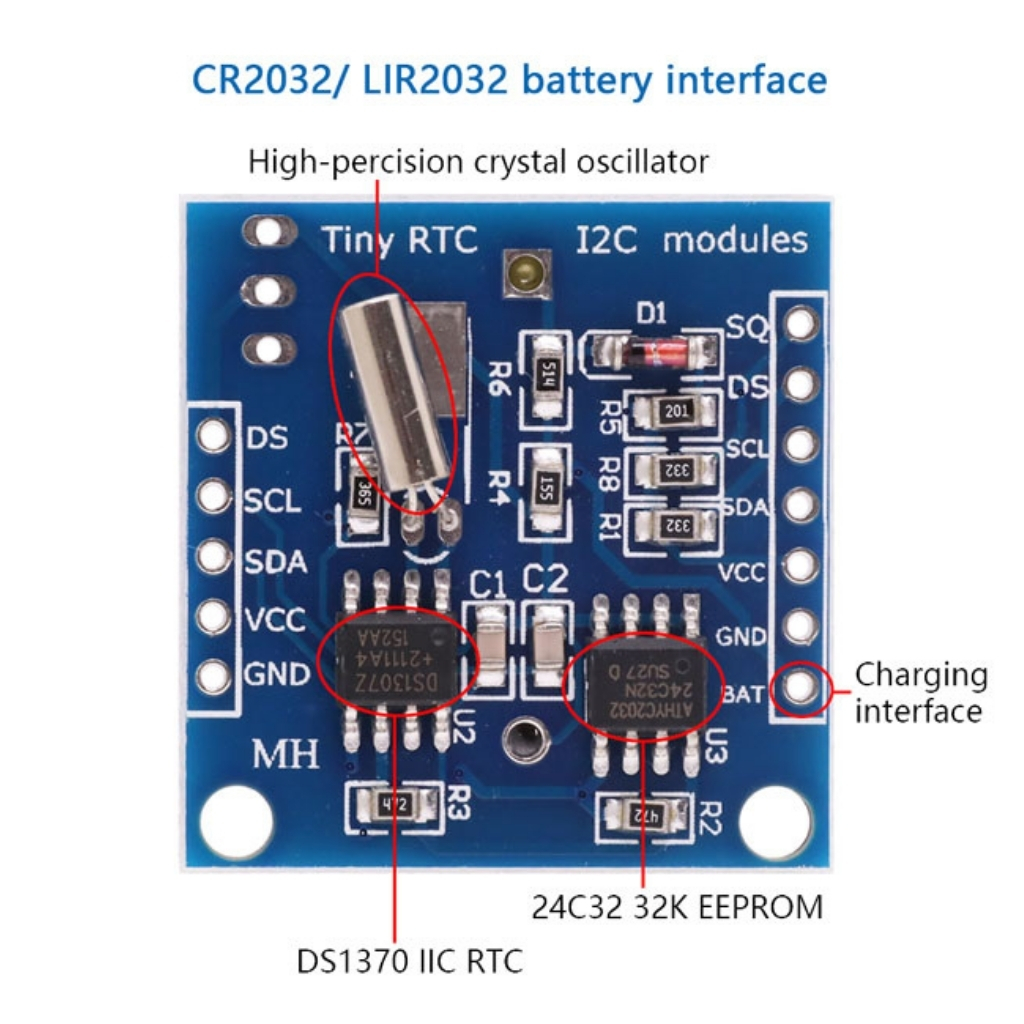

- EEPROM: 24C32 32K EEPROM (4096 bayt)
- Kristal Osilatör: 32.768 kHz
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Bağlantı Pinleri: VCC, GND, SDA, SCL
- Pin Aralığı: 2.54mm (standart breadboard uyumlu)

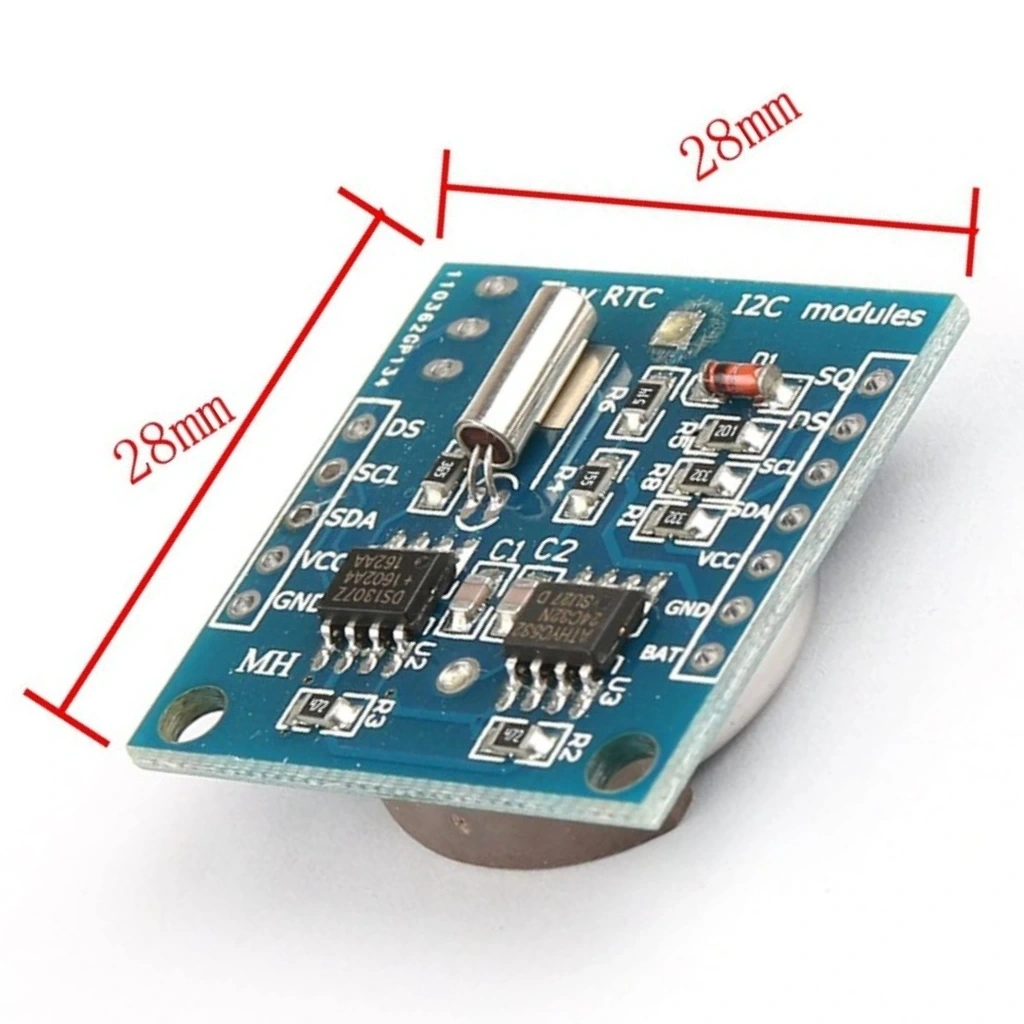

- Boyutlar: 27mm x 28mm x 8.4mm
- Montaj Delikleri: 4 adet 3mm çapında
- Güç Tüketimi: Çalışma modunda <1.5mA, bekleme modunda <500nA
- Batarya Ömrü: Yaklaşık 2-3 yıl (cihaz kapalıyken)
- PCB Rengi: Mavi
- SQW Çıkışı: 1Hz, 4.096kHz, 8.192kHz veya 32.768kHz programlanabilir
- RoHS Uyumluluğu: Evet
Kullanım Alanları
DS1307 RTC Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Zaman Tabanlı Sistemler
- Dijital saatler ve takvimler
- Kronometre ve zamanlayıcı uygulamaları
- Otomatik sulama sistemleri
- Zamanlı ilaç hatırlatıcıları
- Akıllı ev aydınlatma kontrolü
Veri Kayıt Sistemleri
- Sıcaklık ve nem kayıt cihazları
- Enerji tüketim ölçerleri
- Zaman damgalı veri kaydediciler
- Güvenlik sistemleri
- Endüstriyel otomasyon
Eğitim ve Hobi Projeleri
- Arduino tabanlı dijital saatler
- Meteoroloji istasyonları
- Zaman kontrollü LED projeleri
- Takvim fonksiyonlu ekranlar
- Çalar saat uygulamaları
Avantajlar ve Özellikler
DS1307 RTC Modül'ün sağladığı avantajlar ve çözümler.
- Batarya Desteği: Elektrik kesintilerinde bile zaman bilgisini koruma
- Kolay Entegrasyon: I2C protokolü ile basit bağlantı
- Düşük Güç Tüketimi: Uzun pil ömrü
- Tam Takvim Fonksiyonu: Otomatik artık yıl hesaplama
- Ek EEPROM: Veri depolama imkanı
- Programlanabilir Kare Dalga Çıkışı: Farklı frekans seçenekleri
- Geniş Çalışma Sıcaklığı: Zorlu ortamlarda kullanım
- Hassas Zaman Tutma: Kristal osilatör ile kararlı çalışma
- Yazılım Kütüphanesi Desteği: Arduino IDE ile hazır kütüphaneler
- Çok Yönlü Kullanım: Geniş uygulama alanları
Bağlantı ve Programlama
DS1307 RTC Modül'ün bağlantısı ve programlanması hakkında bilgiler.
İpucu: Batarya takılıyken bile ilk kullanımda saati doğru değere ayarlamayı unutmayın.

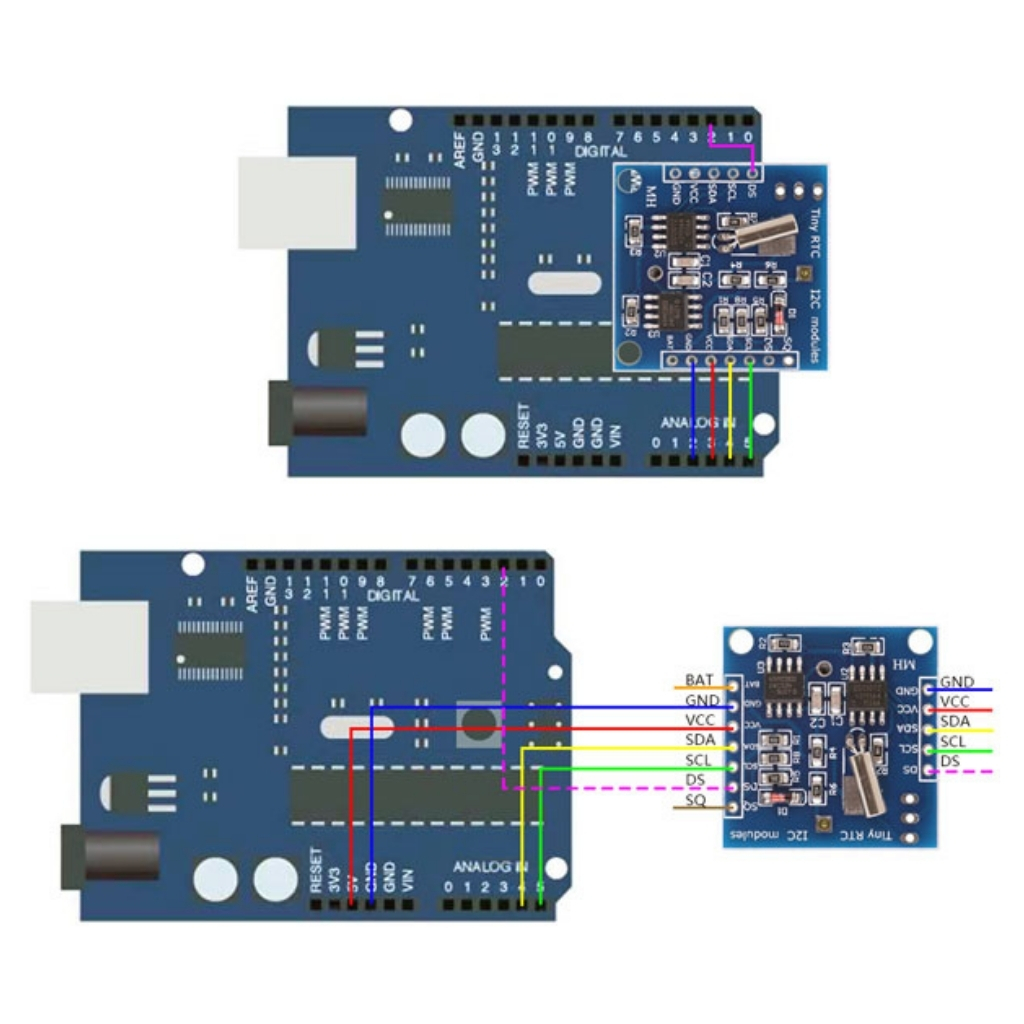

Arduino ile DS1307 RTC Modül bağlantısı:
- VCC: Arduino 5V pinine bağlanır
- GND: Arduino GND pinine bağlanır
- SDA: Arduino Uno/Nano'da A4, Mega'da 20 pinine bağlanır
- SCL: Arduino Uno/Nano'da A5, Mega'da 21 pinine bağlanır
- Kütüphane: RTClib, DS1307RTC veya Wire kütüphaneleri kullanılabilir
- İlk Ayarlama: Saat bilgisi başlangıçta bir kez ayarlanmalıdır
- Batarya Kontrolü: Kullanım öncesi CR2032 pilin takılı olduğundan emin olun
- Pull-up Dirençleri: Modül üzerinde dahili olarak bulunur
Sorun Giderme ve İpuçları
DS1307 RTC Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Zaman Kayması: Pil voltajını kontrol edin, gerekirse değiştirin
- I2C Haberleşme Hatası: Kablo bağlantılarını ve adresi kontrol edin
- Tarih Sıfırlanması: Bataryanın takılı olduğundan emin olun
- Yanlış Saat: Programda AM/PM ayarını kontrol edin
- Çalışmama Sorunu: Kristal osilatörün doğru çalıştığını doğrulayın
Verimli Kullanım İpuçları
- Modülü elektromanyetik gürültüden uzak tutun
- Uzun kablolar kullanıyorsanız pull-up dirençlerini kontrol edin
- EEPROM'u veri depolama için kullanarak ekstra hafıza kazanın
- Sıcaklık değişimlerinin saat hassasiyetini etkileyebileceğini unutmayın
- Doğru zaman ayarı için NTP ile senkronize edilmiş referans kullanın
- Yazılımda Unix timestamp formatı kullanarak tarih hesaplamalarını kolaylaştırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Çeşitli elektronik modüller ile projelerinize işlevsellik kazandırın.
Ürünleri İncele →
Elektronik komponentler ve geliştirme platformları için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve RTC modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
DS1307 RTC modülü ne işe yarar?
Elektrik kesintilerinde bile zaman bilgisini saklayabilen, gerçek zamanlı saat tutucu modüldür. Saat, tarih ve takvim bilgisi gerektiren projelerde kullanılır.
Modül üzerindeki batarya ne kadar süre dayanır?
CR2032 pil, ana güç kesildiğinde modülü 2-3 yıl boyunca çalıştırabilir.
DS1307 RTC modülünün hassasiyeti nedir?
Ayda yaklaşık ±2 dakika sapma gösterebilir. Bu oran sıcaklık değişimleri ve kristal kalitesine göre değişebilir.
Arduino ile DS1307 kullanmak için hangi kütüphane gerekir?
RTClib, DS1307RTC veya Wire kütüphaneleri kullanılabilir. RTClib en yaygın ve kolay kullanılan seçenektir.
Modül üzerindeki EEPROM ne işe yarar?
24C32 EEPROM, zaman bilgisinin yanında 4KB kullanıcı verisi depolamak için kullanılabilir.
DS1307 ve DS3231 arasındaki fark nedir?
DS3231 daha hassastır, sıcaklık kompanzasyonlu osilatör içerir ve yılda birkaç dakika sapma gösterir. DS1307 daha ekonomiktir.
SQW pini ne için kullanılır?
Programlanabilir kare dalga çıkışı sağlar. Zamanlayıcı, saat sinyali veya kesme tetikleyici olarak kullanılabilir.
DS1307 modülü 3.3V sistemlerle kullanılabilir mi?
Optimum çalışma için 5V gerekir. 3.3V ile çalışabilir ancak bazı fonksiyonları güvenilir olmayabilir.
