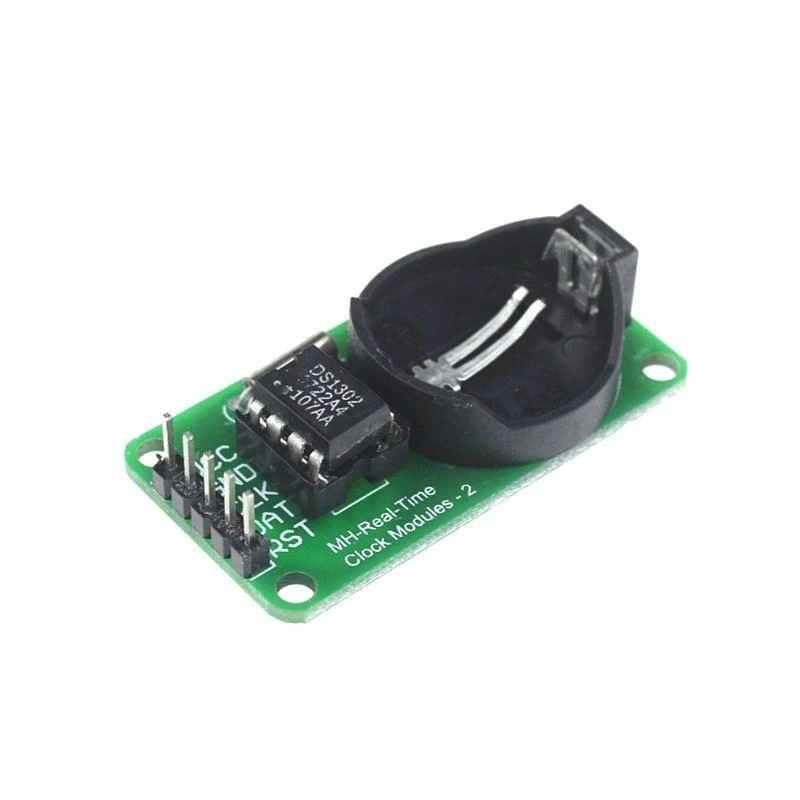

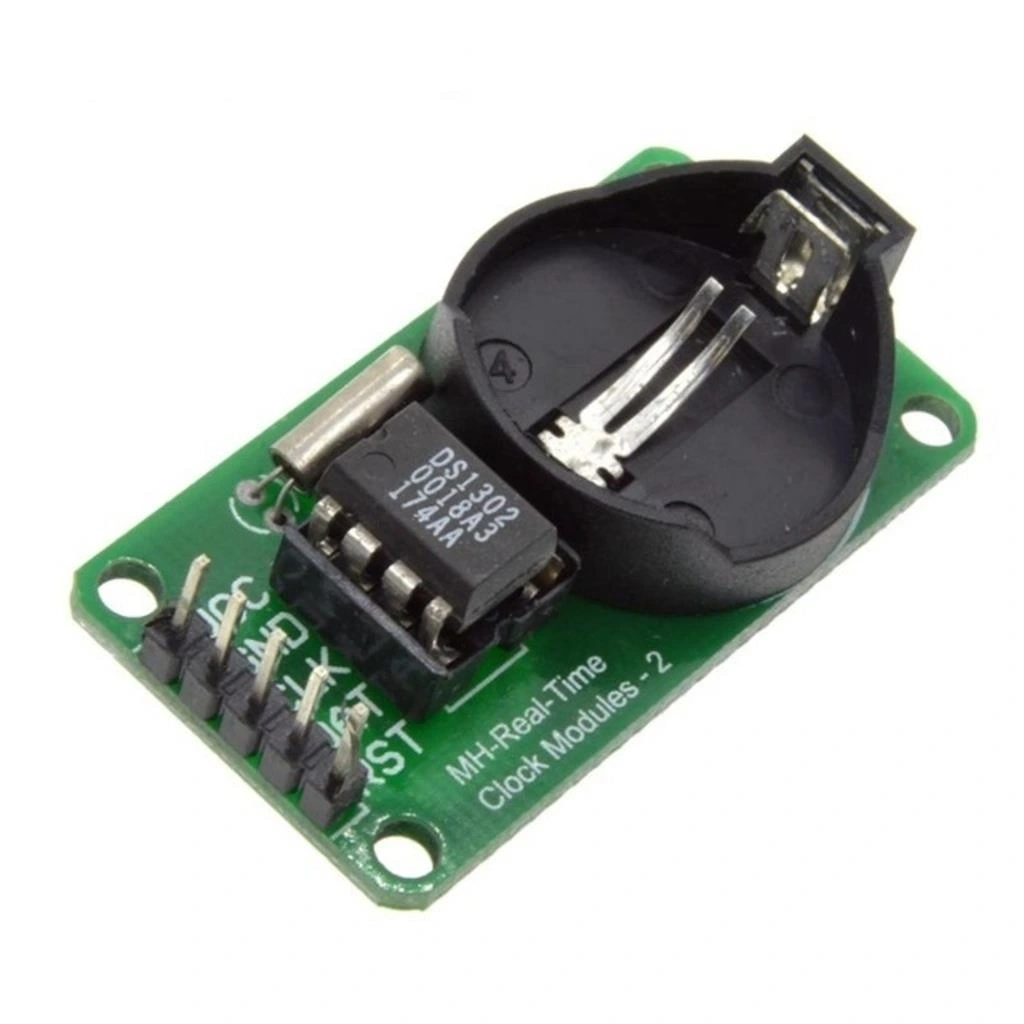

DS1302 Gerçek Zamanlı Saat (RTC) Modülü

DS1302 Gerçek Zamanlı Saat (RTC) Modülü

DS1302 Gerçek Zamanlı Saat (RTC) Modülü, projelerde saat, takvim ve alarm gibi zamanlama fonksiyonları sağlayan kompakt bir devredir. Saniye, dakika, saat, gün, ay ve yıl bilgilerini hassas şekilde takip eder.

CR2032 pil yuvası sayesinde ana güç kesildiğinde bile zaman bilgisini korumaya devam eder. Düşük güç tüketimi özelliğiyle pil ömrünü maksimize eder ve uzun süreli projelerde güvenilir zaman takibi sağlar.

Arduino ve diğer mikrodenetleyicilerle uyumlu olan bu modül, 3 tel arayüzü (CE, IO, SCLK) ile kolay bağlantı imkanı sunar. Dijital saatler, veri kaydediciler ve zamana dayalı otomasyon projeleri için idealdir.

Teknik Özellikler

DS1302 RTC Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre: Dallas DS1302 RTC Çipi
• Besleme Gerilimi: 2,0V - 5,5V
• Zaman Formatı: Saniye, dakika, saat, gün, ay, yıl ve haftanın günü
• Yıl Aralığı: 2000 - 2099
• Haberleşme Arayüzü: 3-wire (CE, IO, SCLK)
• RAM: 31 byte NV SRAM (kullanıcı tarafından erişilebilir)
• Yedek Pil: CR2032 (3V)
• Yedek Pil Ömrü: Yaklaşık 2-8 yıl (kullanıma bağlı)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Osilatör Frekansı: 32.768 kHz
• Osilatör Tipi: Kristal (modül üzerinde)
• Zamanlama Hassasiyeti: ±2ppm (0°C ila +40°C arasında)
• Çalışma Akımı: ~300nA (pil güç kaynağında)
• Veri Koruma: Güç kesintilerinde RAM içeriğini korur
• Modül Boyutları: 26mm x 25mm x 8mm (yaklaşık)
• Montaj Delikleri: 2 adet, 2mm çapında
• Pin Düzeni: VCC, GND, CLK, DAT, RST (2.54mm header)

Bağlantı ve Kullanım

DS1302 RTC Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

DS1302 modülünü Arduino'ya aşağıdaki şekilde bağlayabilirsiniz:

• VCC: Arduino 5V veya 3.3V
• GND: Arduino GND
• CLK (SCLK): Arduino Dijital Pin (örneğin Pin 5)
• DAT (IO): Arduino Dijital Pin (örneğin Pin 6)
• RST (CE): Arduino Dijital Pin (örneğin Pin 7)

DS1302 modülünü kullanmak için, Arduino IDE'de "DS1302" kütüphanesini yüklemelisiniz. "Taslak > Library Ekle > Library Yönet" menüsünden "DS1302" veya "RTC by Makuna" kütüphanesini arayıp yükleyin.

RTC modülü ile başlangıç ayarlarını yapmak ve zamanı okumak için örnek bir uygulama akışı:

1. DS1302 kütüphanesini projenize dahil edin
2. RTC nesnesini tanımlayın ve pinleri belirtin
3. İlk kullanımda, doğru tarihi ve saati ayarlayın
4. Periyodik olarak RTC'den zaman bilgisini okuyun
5. Okunan değerleri istediğiniz formatta görüntüleyin veya kullanın

Zaman ayarını bir kez yaptıktan sonra, modül CR2032 pil sayesinde ayarları saklayacak ve güç kesilse bile çalışmaya devam edecektir. Projenize alarm, hatırlatıcı veya zamanlayıcı özellikleri eklemek isterseniz, DS1302'nin RAM özelliğinden yararlanabilirsiniz.

Uygulama Alanları

DS1302 RTC Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Zamanlama Projeleri

• Dijital saatler ve takvimler
• Zamanlayıcı sistemleri
• Tarih ve saat görüntüleme ekranları
• Çalar saatler ve hatırlatıcılar

Veri Kayıt Sistemleri

• Sensör veri kaydediciler
• Çevre koşulları izleme sistemleri
• Enerji tüketimi ölçüm cihazları
• Zaman damgalı güvenlik sistemleri

Otomasyon Uygulamaları

• Zamanlanmış sulama sistemleri
• Otomatik aydınlatma kontrolü
• Periyodik görev planlayıcılar
• Endüstriyel süreç kontrol sistemleri

Proje Örnekleri

DS1302 RTC Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Dijital Saat

DS1302 modülü, Arduino Nano ve 16x2 LCD ekran kullanarak tam fonksiyonlu bir dijital saat yapabilirsiniz. LCD ekranın üst satırında saat, dakika ve saniye, alt satırında gün, ay ve yıl bilgisi görüntülenebilir. Potansiyometre ekleyerek LCD kontrastını ayarlayabilirsiniz. Üç buton ekleyerek menü sistemi oluşturun: saat ayarı, tarih ayarı ve alarm ayarı için. Alarm özelliği için buzzer ekleyebilir, belirli zamanlarda çalması için programlayabilirsiniz. LDR sensörü ile ekran parlaklığını ortam ışığına göre otomatik ayarlayabilirsiniz. Haftalık alarmlar için DS1302'nin RAM alanını kullanabilirsiniz. Cihazı bir kutu içine yerleştirerek masa saati olarak kullanabilir veya pil ile çalışan portatif bir saat yapabilirsiniz.

Çevre Veri Kaydedici

DS1302 modülü, Arduino Uno, DHT22 sıcaklık/nem sensörü ve SD kart modülü kullanarak kapsamlı bir veri kaydedici oluşturabilirsiniz. Sistem, belirli aralıklarla (örneğin 10 dakikada bir) sıcaklık ve nem verilerini okuyup, DS1302'den alınan zaman damgasıyla birlikte SD karta CSV formatında kaydedebilir. 128x64 OLED ekran ekleyerek mevcut sıcaklık, nem ve son kayıt zamanını görüntüleyebilirsiniz. Düğmeler ile kayıt aralığını değiştirebilir ve manuel kayıt yapabilirsiniz. BMP180 basınç sensörü ekleyerek atmosferik basıncı da kaydedebilirsiniz. Veriler, bilgisayarda Excel veya diğer veri analiz programlarıyla açılabilir, grafikler oluşturulabilir. Sistem, sera izleme, ev iklim takibi veya hava durumu istatistikleri için ideal bir çözümdür.

Akıllı Besleyici

DS1302 modülü, Arduino Mega, servo motor ve IR sensör kullanarak evcil hayvanlar için otomatik besleyici yapabilirsiniz. Sistemde, günün belirli saatlerinde (sabah 8:00, öğlen 12:00 ve akşam 18:00 gibi) servo motorun dönmesiyle belirli miktarda mama dağıtılır. OLED ekranda mevcut saat ve bir sonraki besleme zamanı görüntülenebilir. Rotary encoder ile besleme programını değiştirebilirsiniz. IR sensör ile kap seviyesini izleyerek mamanın bitip bitmediğini kontrol edebilirsiniz. Besleme gerçekleştiğinde sesli uyarı vermek için buzzer ekleyebilirsiniz. ESP8266 WiFi modülü ekleyerek besleme zamanlarını uzaktan kontrol etme ve bildirim alma özelliği ekleyebilirsiniz. Bu sistem, kediler, köpekler, akvaryum balıkları veya diğer evcil hayvanlar için programlanabilir.

Sorun Giderme ve İpuçları

DS1302 RTC Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Zaman Kayması: Kristal veya pil sorununu kontrol edin, yeni pil takın.
• İletişim Hatası: Kablo bağlantılarını kontrol edin, pin tanımlamalarını doğrulayın.
• Ayarlar Kaydedilmiyor: Pil teması kontrol edin, pil voltajını ölçün.
• Yanlış Tarih/Saat: Kütüphane ayarlarını ve format tanımlamalarını gözden geçirin.
• Modül Tepki Vermiyor: Besleme voltajını kontrol edin, CE pin sinyalini doğrulayın.

Performans İpuçları

• Yeni bir modül kullanırken pili çıkarıp tekrar takarak tam temas sağlayın.
• Saat ayarlarken millis() fonksiyonu ile gecikme zamanlarını kompanse edin.
• Pil ömrünü uzatmak için okuma işlemlerini minimum seviyede tutun.
• Hassas uygulamalar için modülü sıcaklık değişimlerinden uzak tutun.
• DS1302 RAM'ini kullanarak kalıcı ayarları saklayabilirsiniz.

Paket İçeriği

• 1 adet DS1302 RTC Modülü
