DHT11 Isı ve Nem Sensör Modülü

DHT11 Isı ve Nem Sensör Modülü

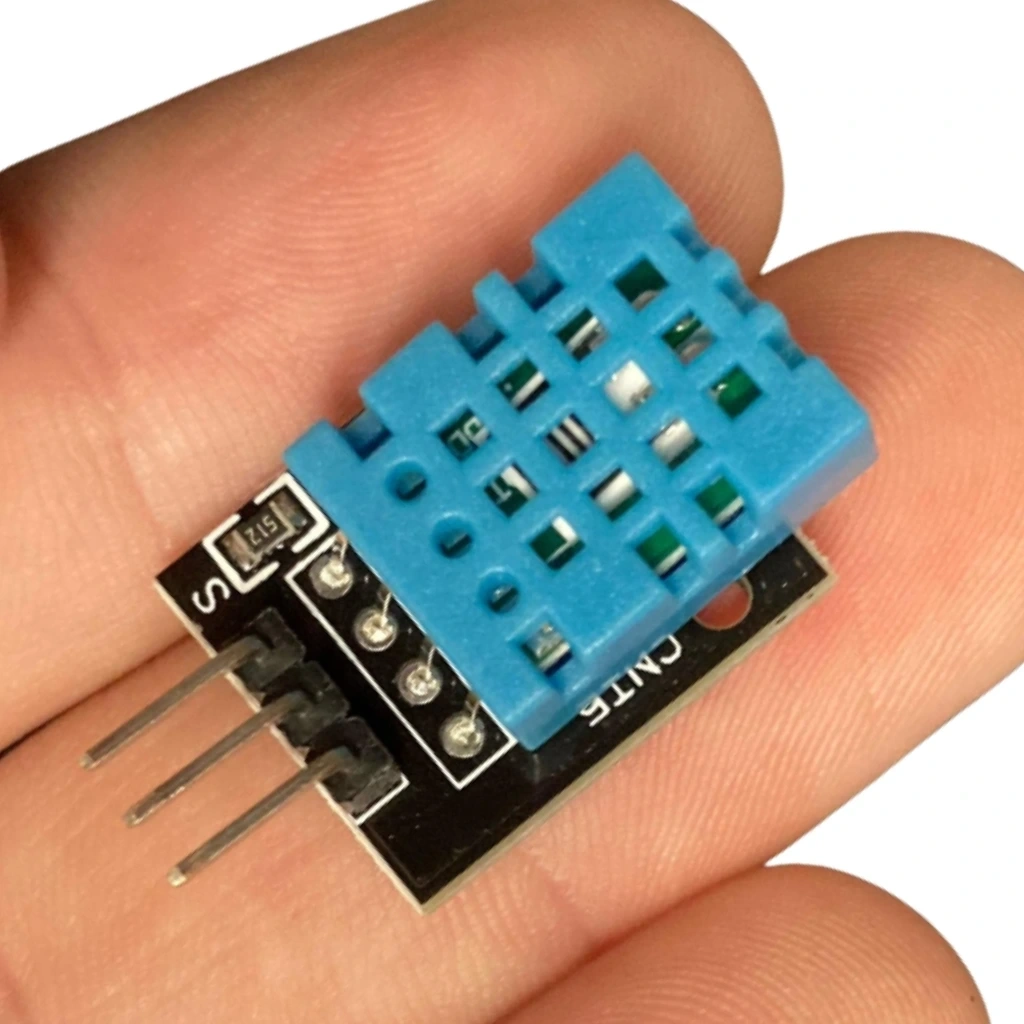

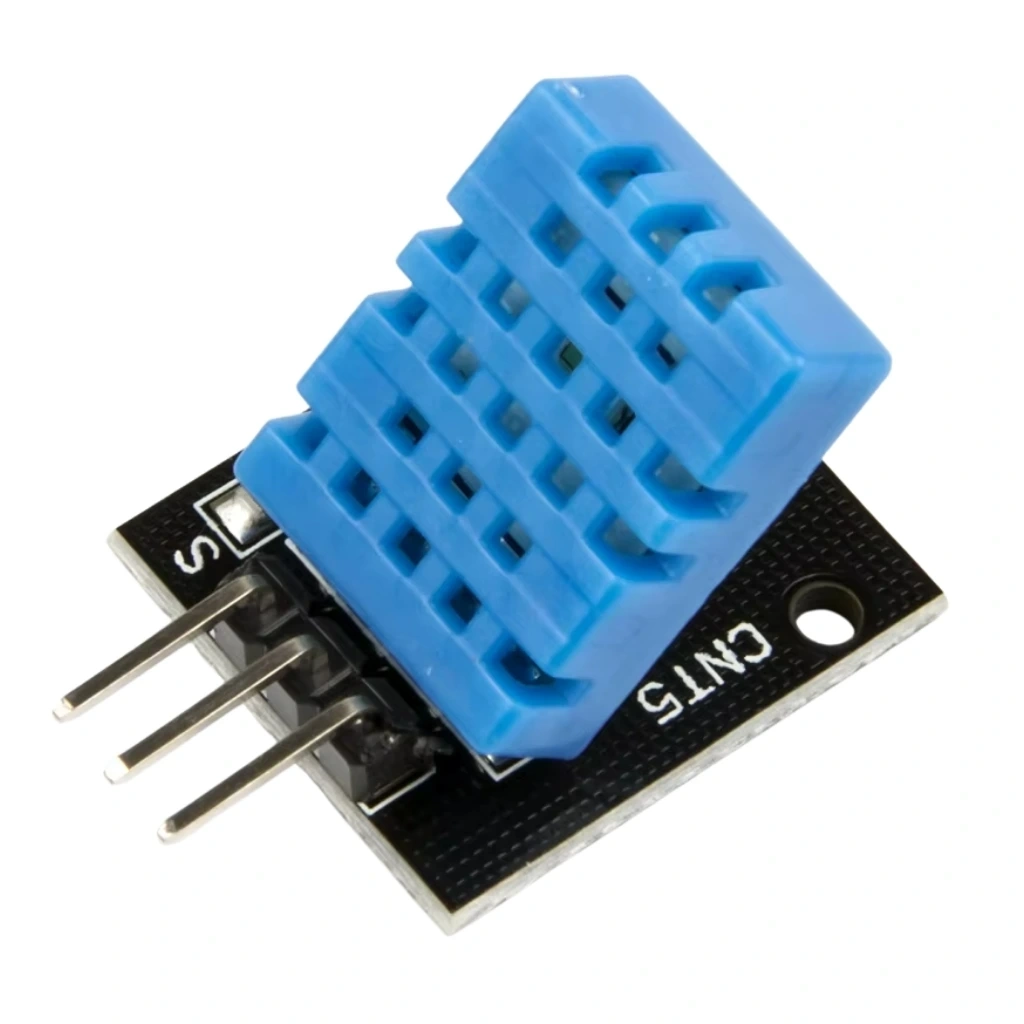

DHT11 Isı ve Nem Sensör Modülü, ortam sıcaklığı ve bağıl nem değerlerini ölçebilen kompakt ve kullanımı kolay bir sensör kartıdır. Tek bir dijital sinyal pini kullanarak hem sıcaklık hem de nem verilerini iletebilme yeteneğine sahiptir.

Üzerinde bulunan DHT11 sensörü ve gerekli elektronik bileşenlerle hazır halde gelen bu modül, Arduino ve diğer mikrodenetleyici kartlarına kolayca bağlanabilir. 3-pin çıkışı sayesinde (VCC, GND, DATA) minimum kablo karmaşası yaratır.

Ev otomasyon sistemleri, hava istasyonları, sera kontrolü ve çeşitli çevresel izleme projelerinde yaygın olarak kullanılan bu sensör, düşük maliyetli ve güvenilir bir çözüm sunar.

Basit kullanımı ve geniş kütüphane desteği ile prototip geliştirmeden son ürün aşamasına kadar birçok projede tercih edilen bu modül, Modüller kategorisinin en popüler sensörlerinden biridir.

---

Teknik Özellikler

DHT11 Isı ve Nem Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 3.3V - 5V DC
• Maksimum Akım: 2,5mA (ölçüm sırasında)
• Sıcaklık Ölçüm Aralığı: 0°C - 50°C
• Sıcaklık Ölçüm Hassasiyeti: ±2°C
• Nem Ölçüm Aralığı: 20% - 90% RH (Bağıl Nem)
• Nem Ölçüm Hassasiyeti: ±5% RH
• Ölçüm Çözünürlüğü: Sıcaklık 1°C, Nem %1 RH
• Örnekleme Hızı: 1 Hz (1 ölçüm/saniye)
• Haberleşme Protokolü: Tek kablolu dijital sinyal (1-Wire)
• Sinyal Pini: Pull-up dirençli (modül üzerinde)
• LED Gösterge: Güç göstergesi (bazı modellerde)

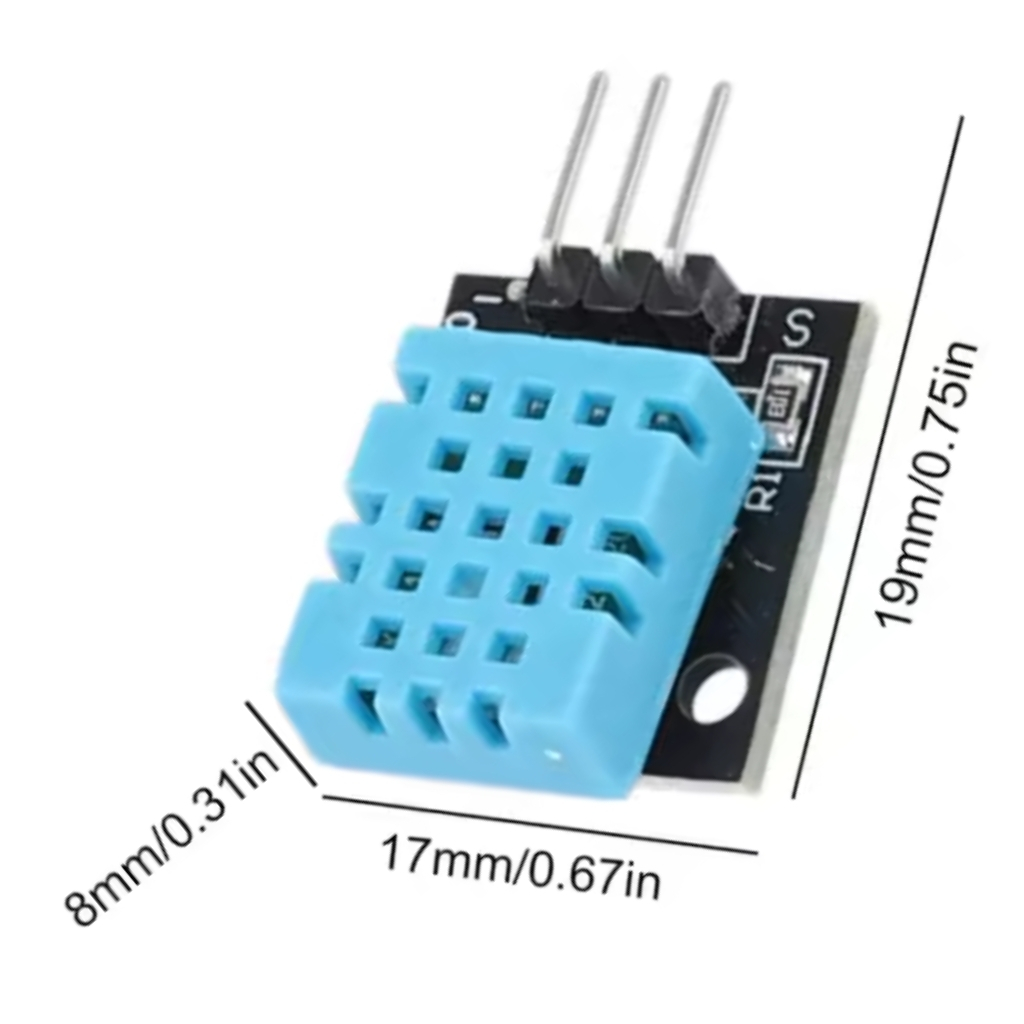

• PCB Boyutu: Yaklaşık 22mm x 16mm
• Sensör Boyutu: 15.5mm x 12mm x 5.5mm

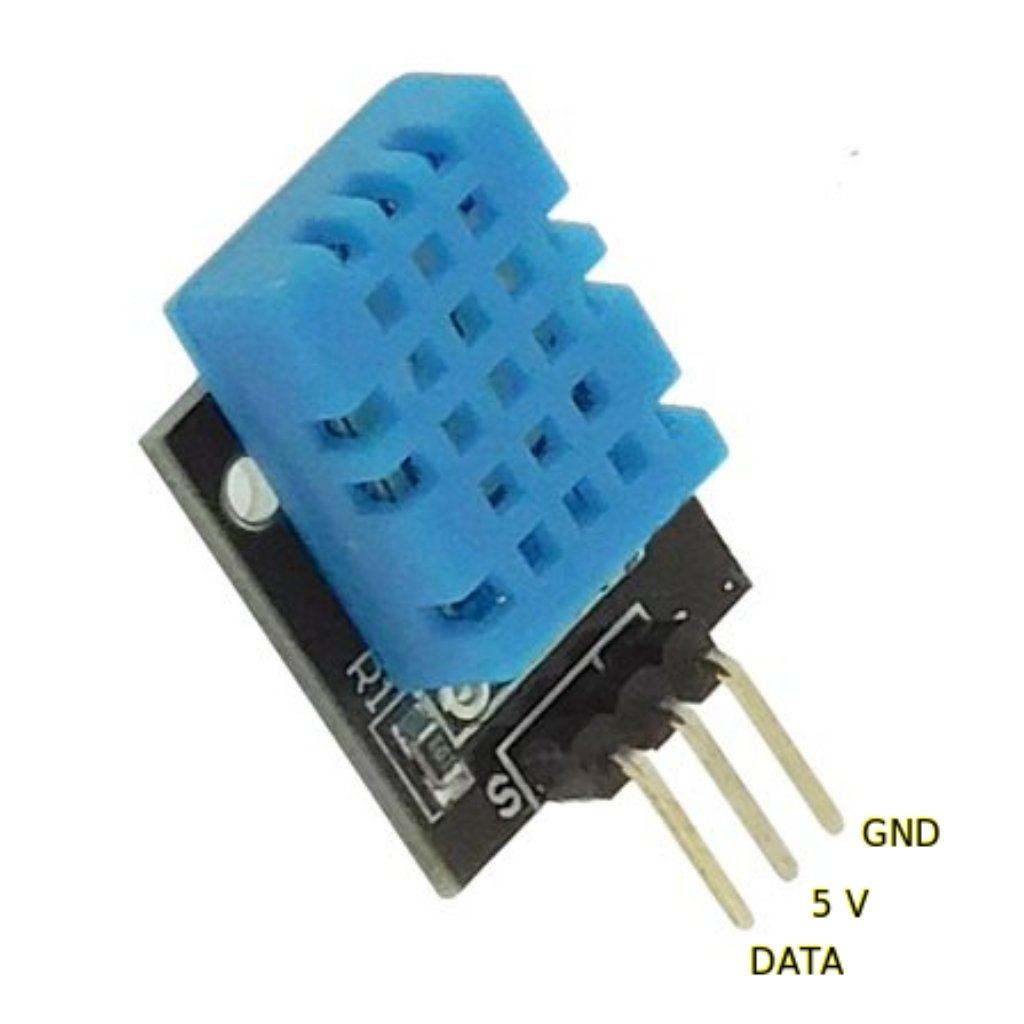

• Bağlantı Pinleri: 3 pin (VCC, GND, DATA)

---

Paket İçeriği

DHT11 Isı ve Nem Sensör Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x DHT11 Isı ve Nem Sensör Modülü

---

Bağlantı ve Kullanım

DHT11 Isı ve Nem Sensör Modülünün bağlantı şeması ve kullanım talimatları.

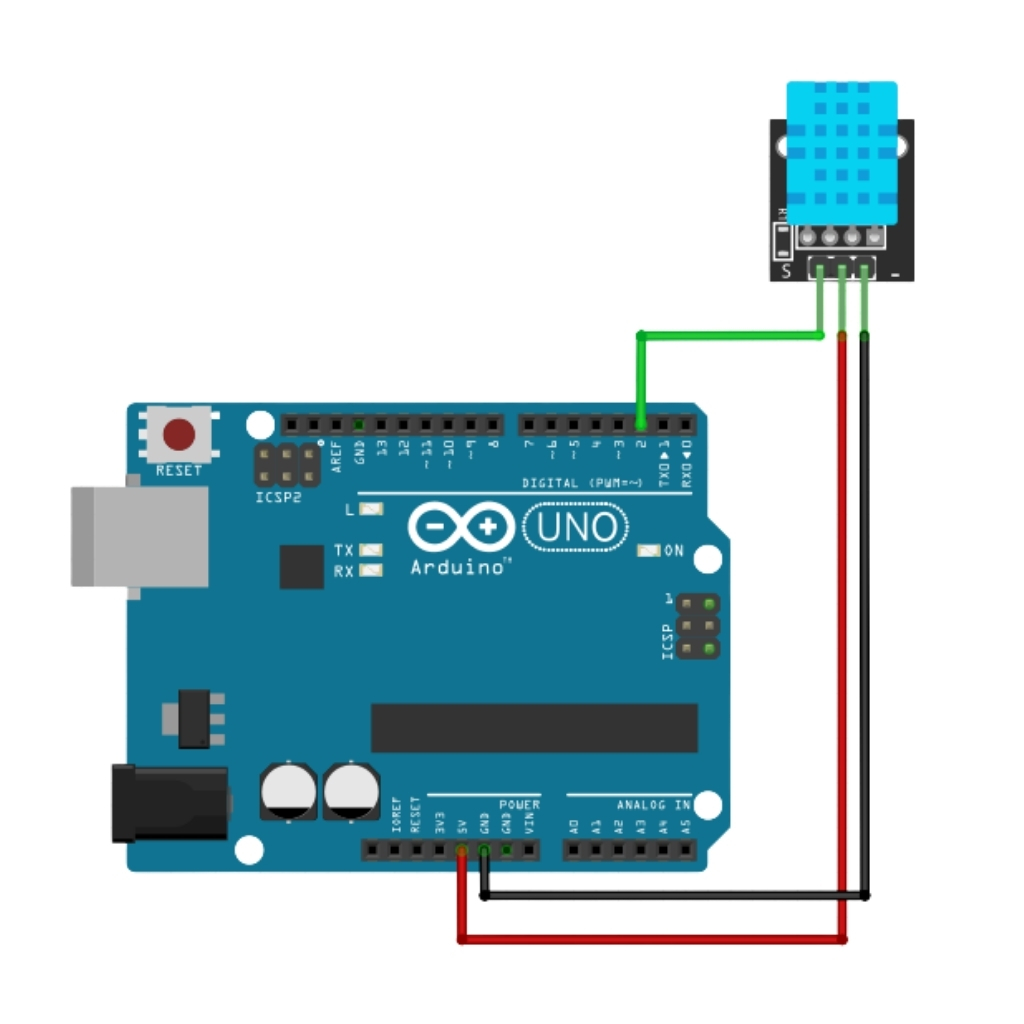

Arduino Bağlantısı

DHT11 sensör modülünü Arduino'ya bağlamak için aşağıdaki bağlantıları yapın:

• VCC pin → Arduino 5V (veya 3.3V)
• GND pin → Arduino GND
• DATA pin → Arduino Dijital Pin (örn. D2)

Arduino IDE'de DHT11 sensörünü kullanmak için şu kütüphaneleri kullanabilirsiniz:

• DHT Sensor Library (Adafruit)
• SimpleDHT

Kütüphaneyi yüklemek için: Arduino IDE > Araçlar > Kütüphane Yönet > "DHT11" araması yapın ve "DHT sensor library by Adafruit" kütüphanesini yükleyin. Bağımlılık olarak "Adafruit Unified Sensor" kütüphanesini de yüklemeniz gerekecektir.

Sensörün Yerleştirilmesi

DHT11 sensöründen doğru ölçümler almak için şu hususlara dikkat edin:

• Sensörü doğrudan ısı kaynaklarından (radyatör, ışık, elektronik bileşenler) uzak tutun
• Hava akışının olduğu bir konuma yerleştirin, kapalı kutular içinde ölçüm hataları artabilir
• Su damlaması/yoğuşma olan ortamlarda sensörü koruyun, doğrudan su teması sensöre zarar verebilir
• Sensör ile kontrolör arasındaki kablo uzunluğu 20 metreyi geçmemelidir
• Uzun kablo kullanmanız gerekiyorsa, sinyal hattına ekstra pull-up direnci (4.7K-10K) ekleyin

Okuma Hızı ve Hassasiyet

DHT11 sensörünün kullanımında dikkat edilmesi gereken noktalar:

• Sensör maksimum 1 Hz hızında çalışır (saniyede 1 ölçüm)
• Daha hızlı okuma yapmaya çalışmak sensörü kilitleyebilir
• Ölçümler arasında minimum 2 saniye bekleme süresi önerilir
• İlk doğru okuma için sensörün ortam koşullarına uyum sağlaması gerekir (yaklaşık 2 saniye)
• Doğru sıcaklık ölçümü için sensörü açtıktan sonra en az 30 saniye bekleyin

---

Uygulama Alanları

DHT11 Isı ve Nem Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyon Projeleri

• Akıllı ev sıcaklık kontrol sistemleri
• Banyo nem monitörleri
• Akıllı termostatlar
• Bebek odası iklim takibi
• Havalandırma sistemleri
• Enerji tasarrufu uygulamaları

Tarım ve Bitki Yetiştirme

• Seralar ve iç mekan bahçeleri
• Mantar yetiştirme istasyonları
• Bitki ve çiçek yetiştirme sistemleri
• Otomatik sulama sistemleri
• Çimlendirme kabinleri
• Toprak nemi kontrol sistemleri

Eğitim ve Hobi Projeleri

• Hava durumu istasyonları
• Arduino başlangıç projeleri
• STEM eğitim malzemeleri
• Veri kayıt ve analiz projeleri
• IoT öğrenme platformları
• Çevre izleme projeleri

---

Proje Örnekleri

DHT11 Isı ve Nem Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Wi-Fi Bağlantılı Hava İstasyonu

Bu projede, DHT11 sensör modülü ve ESP8266 Wi-Fi modülü kullanarak ev veya ofisinizin sıcaklık ve nem değerlerini gerçek zamanlı olarak izleyebileceğiniz bir sistem oluşturabilirsiniz.

Ana bileşenler olarak NodeMCU ESP8266, DHT11 sensör modülü, OLED ekran ve muhafaza kutusu kullanacaksınız. Sensörden okunan değerler hem OLED ekranda gösterilecek hem de ESP8266 aracılığıyla internet üzerinden izlenebilecek.

Cihaz, düzenli aralıklarla sıcaklık ve nem ölçümlerini yaparak ThingSpeak, Blynk veya kendi web sunucunuza gönderebilir. Bu veriler, uzun vadeli analiz için kaydedilir ve grafikler halinde görüntülenebilir. Mobil uygulama üzerinden sisteme erişim sağlanarak, belirli sıcaklık veya nem eşiklerini aştığında bildirim alınabilir. Ayrıca, hava kalitesi sensörü (MQ135) veya basınç sensörü (BMP280) ekleyerek istasyonun özelliklerini genişletebilirsiniz.

Akıllı Teraryum Kontrol Sistemi

Bu projede, DHT11 sensörü kullanarak bir teraryum veya küçük sera için otomatik iklim kontrol sistemi tasarlayabilirsiniz. Bu sistem, sürüngenler, kurbağalar veya egzotik bitkiler için ideal ortam koşullarını sürdürmeyi sağlar.

Gerekli bileşenler arasında Arduino Nano, DHT11 sensörü, röle modülü, küçük fan, ısıtıcı eleman, LCD ekran ve nem püskürtücü bulunur. Teraryumun iç kısmına monte edilen DHT11 sensörü, ortamın sıcaklık ve nem seviyelerini sürekli olarak ölçer.

Sistem, sensörden alınan verilere göre çeşitli cihazları kontrol eder: Sıcaklık düştüğünde ısıtıcı devreye girer, sıcaklık yükseldiğinde fan çalışır, nem düştüğünde nem püskürtücü aktifleşir. LCD ekran, mevcut koşulları ve hedef değerleri gösterir. Kullanıcı, butonlar aracılığıyla ideal sıcaklık ve nem aralıklarını ayarlayabilir. RTC modülü eklenerek gece/gündüz döngüsü simüle edilebilir ve günün saatine göre farklı ortam koşulları otomatik olarak ayarlanabilir.

Kişisel Hava Kalitesi İzleme Cihazı

Bu projede, DHT11 sensörü ve diğer çevresel sensörleri kullanarak taşınabilir, pille çalışan bir hava kalitesi izleme cihazı geliştirebilirsiniz. Bu cihaz, ev, ofis veya okul gibi farklı ortamlardaki hava koşullarını analiz etmenize yardımcı olur.

Proje için Arduino Pro Mini, DHT11 sensörü, MQ-135 hava kalitesi sensörü, 0.96" OLED ekran, LiPo pil ve şarj devresi gereklidir. Kompakt bir 3D baskılı muhafaza içine yerleştirilen sensörler, ortamın sıcaklık, nem ve hava kalitesi değerlerini ölçer.

Cihaz, OLED ekran üzerinde sıcaklık, nem ve hava kalitesi seviyelerini görüntüler ve bu değerlere göre ortam kalitesini "İyi", "Orta" veya "Kötü" olarak sınıflandırır. Bir SD kart modülü eklenerek veriler kaydedilebilir ve daha sonra analiz için bilgisayara aktarılabilir. Düşük güç tüketimi için uyku modları kullanılarak pil ömrü optimize edilebilir. WiFi veya Bluetooth modülü ekleyerek cihazı akıllı telefon uygulamasına bağlayabilir, GPS modülü ile konum verisi ekleyebilirsiniz.

---

Sorun Giderme ve İpuçları

DHT11 Isı ve Nem Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ölçüm Alınamıyor: Bağlantıları kontrol edin. Doğru kütüphaneyi yüklediğinizden emin olun. Pin tanımlamasını doğrulayın. En az 2 saniye aralıklarla veri okumayı deneyin.
• Hatalı Değerler: Sensörün ısı kaynaklarından uzak olduğunu kontrol edin. Sensörün üzerinde toz birikintisi olabilir, temizleyin. Pull-up direncinin doğru değerde olduğunu kontrol edin.
• Tutarsız Okumalar: Arka arkaya birkaç okuma alıp ortalamasını kullanın. Sensör korumasız ise hava akımından etkilenebilir. Sensörü daha izole bir konuma taşıyın.
• Eksi Değerler veya Anormal Yüksek Değerler: Sensörün zarar görmüş olabilir. Başka bir DHT11 sensörü ile değiştirin. Kütüphane ile pin uyumluluğunu kontrol edin.
• Sensör Kilitleniyor: Ölçümler arasında yeterli bekleme süresi olmayabilir. Delay süresini artırın (en az 2 saniye). MCU'yu ve sensörü yeniden başlatın.

Performans İpuçları

• Uzun kablo mesafelerinde veri hattına 4.7K-10K pull-up direnci ekleyin
• Elektromanyetik paraziti azaltmak için sensör kabloları için blendajlı kablo kullanın
• En doğru ölçümler için sensörün bulunduğu ortamda en az 30 dakika bekleyin
• Nem ölçümünde ani değişimler olduğunda, sensörün dengelenmesi için zaman tanıyın
• Hassas uygulamalar için DHT11 yerine DHT22 veya SHT serisi sensörler tercih edin
• Dış mekan kullanımında sensörü uygun bir muhafaza içine yerleştirin

---
