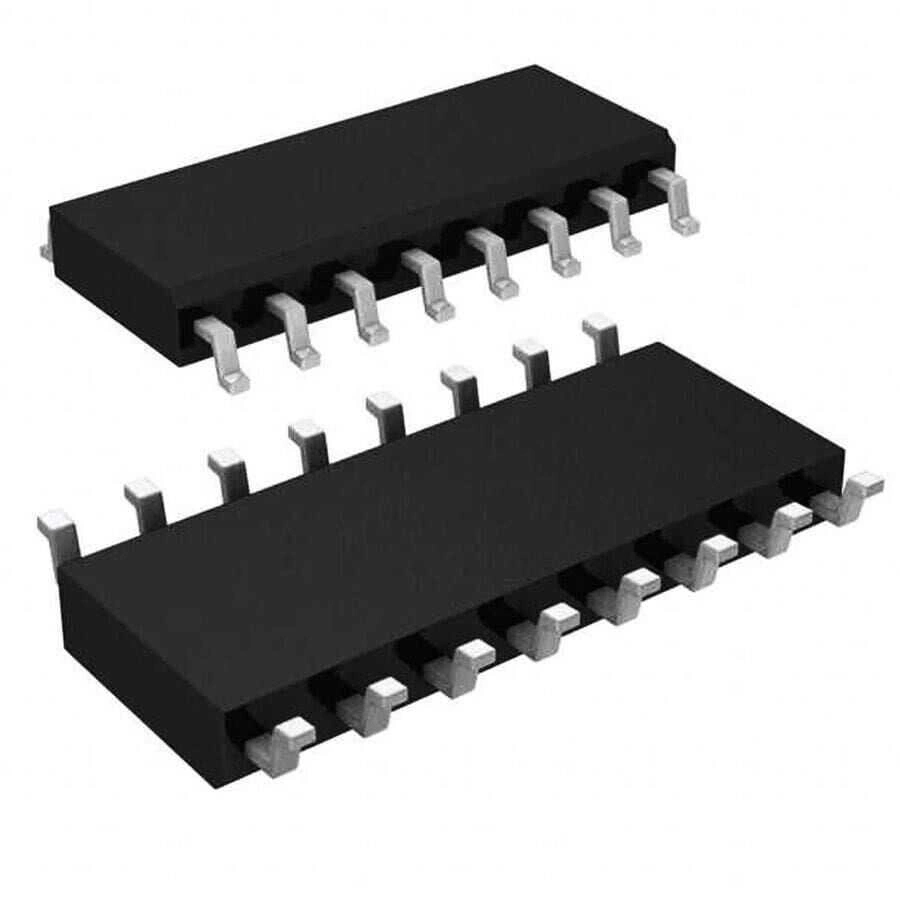

DG308BDY SOIC-16 CMOS Analog Anahtarlama Entegresi
DG308BDY SOIC-16 CMOS Analog Anahtarlama Entegresi DG308B, DG309B analog anahtarları, endüstri standardı DG308A, DG309'un oldukça geliştirilmiş versiyonlarıdır. Daha düşük açık direnç, daha düşük sızıntı, daha yüksek hız ve daha düşük güç tüketimi sağlar. Bu dörtlü tek kutuplu tek yönlü anahtarlar, telekomünikasyon, enstrümantasyon, proses kontrolü, bilgisayar çevre birimleri vb. alanlardaki çok çeşitli uygulamalar için tasarlanmıştır. İyileştirilmiş yük enjeksiyon kompanzasyonu tasarımı, geçiş geçişlerini en aza indirir. DG308B ve DG309B, ± 22 V'a kadar giriş sinyallerini işleyebilir. Tüm cihazlar, açık durumdayken gerçek çift yönlü performansa sahiptir ve kapalı durumdayken besleme seviyelerine giden sinyalleri engeller. DG308B normalde açık bir anahtardır ve DG309B normalde kapalı bir anahtardır. (bkz. Doğruluk Tablosu) Kullanım Alanları Endüstriyel enstrümantasyon Test ekipmanı iletişim sistemleri Disk sürücüleri Bilgisayar çevre birimleri Taşınabilir aletler Örnekle ve tut devreleri Seri DG308BDY Besleme Gerilimi 13V - 36V Yapılandırma 4 x SPST Kanal Sayısı 4 Kanal Dirençte 85 Ohms Pin Sayısı 16 Pin Paket Tipi SOIC-16 DG308BDY Datasheet.
