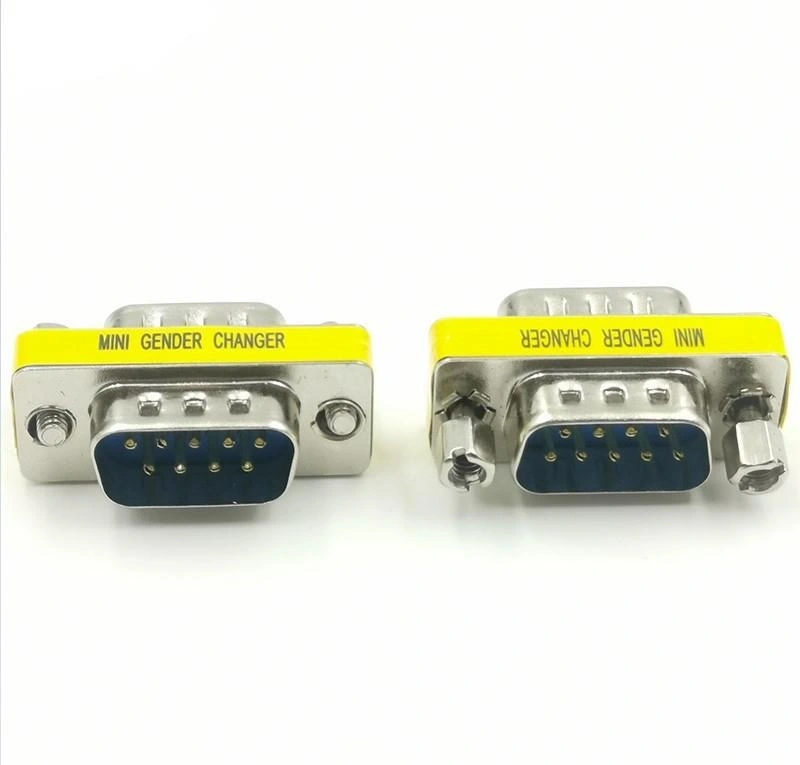

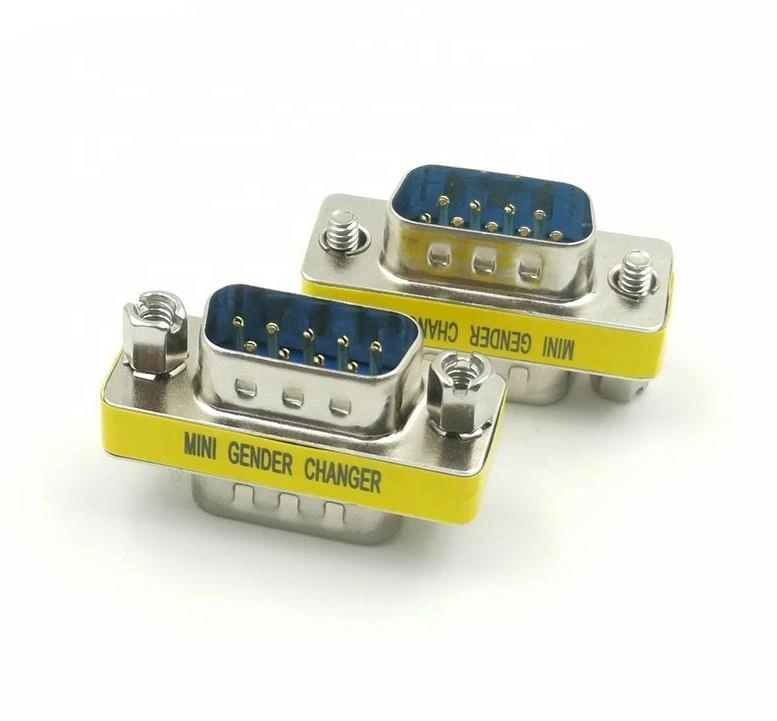

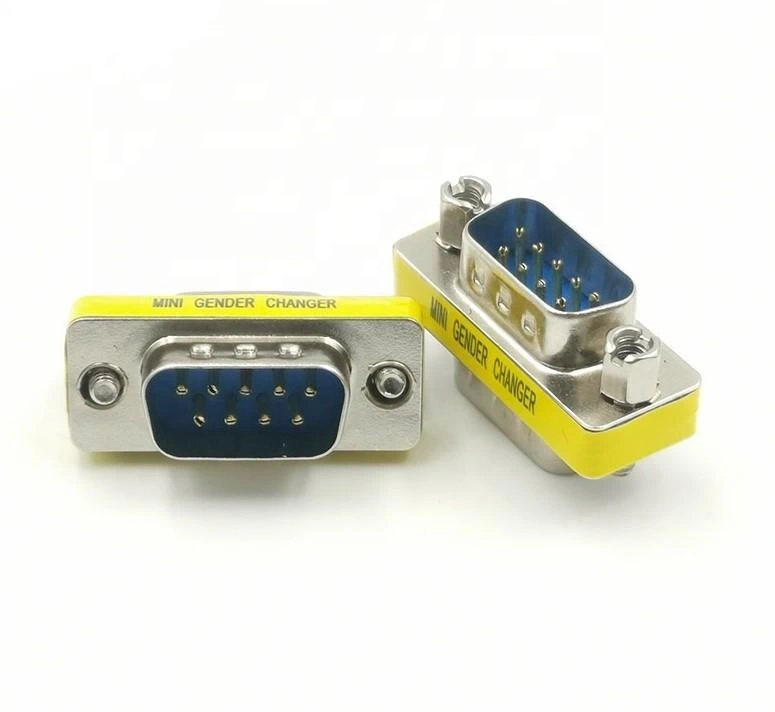

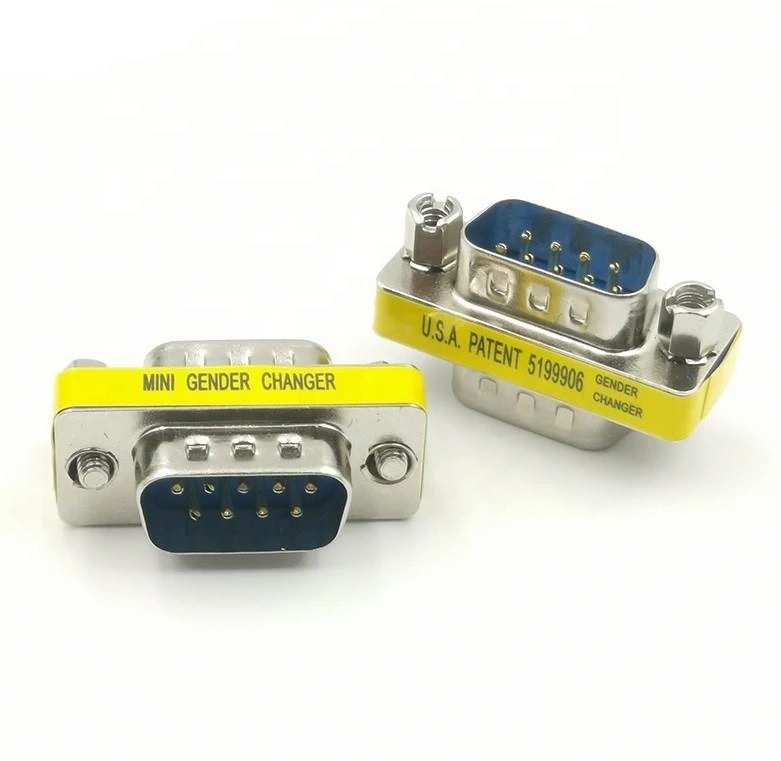

DB9 - RS232 Erkek-Erkek (M2M) 9 Pin Çevirici Ara Adaptör

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör, seri haberleşme donanımlarınız arasında bağlantı sağlayan pratik bir çözümdür. İki erkek DB9 seri portlu cihazı birbirine bağlamanızı sağlayan bu adaptör, endüstriyel sistemler, test ekipmanları ve özel bağlantı gereksinimleri için tasarlanmıştır.

Dayanıklı plastik gövde ve yüksek kaliteli iç bağlantılara sahip bu elektronik komponent, erkek-erkek bağlantı ihtiyaçlarını karşılar ve iki DB9 portlu cihaz arasında güvenilir veri transferi sağlar.

RS232 iletişim protokolünü destekleyen çeşitli cihazlar arasında kolay bağlantı sağlayan bu konnektör, PLC sistemleri, endüstriyel kontrol ekipmanları ve seri port haberleşmesi gerektiren tüm cihazlar için uygun bir çözümdür. USB konnektör olmayan ancak seri haberleşme gerektiren sistemleriniz için ideal bir ara birimdir.

Teknik Özellikler

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Adaptör Tipi: DB9 Male to Male (Erkek - Erkek) Gender Changer
• Konnektör A: DB9 Erkek (9 pin D-SUB Male)
• Konnektör B: DB9 Erkek (9 pin D-SUB Male)
• Pin Sayısı: 9 pin
• Bağlantı Tipi: 1:1 pin bağlantısı (Straight through)
• İletişim Standardı: RS232 / EIA232
• Gövde Malzemesi: Yüksek kaliteli plastik
• Kontak Malzemesi: Nikel kaplı pirinç
• Maksimum Veri Hızı: 115.2 Kbps
• Kontak Direnci: ≤ 10mΩ
• İzolasyon Direnci: ≥ 500MΩ
• Kullanım Ömrü: > 500 takma/çıkarma döngüsü
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Sabitleme Tipi: Vidalı sabitleme (UNC 4-40)
• Boyutlar: Yaklaşık 30mm x 20mm x 15mm
• RoHS Uyumlu: Evet.

Kullanım Alanları

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC bağlantıları
• HMI panel bağlantıları
• Endüstriyel sensör ara yüzleri
• Otomasyon ekipmanları

Test ve Ölçüm Ekipmanları

• Osiloskoplar
• Veri toplama sistemleri
• Kalibrasyon cihazları
• Laboratuvar test ekipmanları

Seri Haberleşme Uygulamaları

• Seri terminal cihazları
• Modbus haberleşme sistemleri
• Null modem bağlantıları
• RS232 ara birim cihazları

Diğer Uygulamalar

• Eski tip bilgisayar bağlantıları
• Satış noktası terminalleri
• Elektronik servis ve onarım işlemleri
• Özel haberleşme sistemleri

Avantajlar ve Özellikler

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör'ün sağladığı avantajlar ve çözümler.

• Kolay Bağlantı: İki erkek DB9 portunu hızlı ve pratik şekilde birleştirme
• Kompakt Tasarım: Minimum yer kaplayan küçük boyutlu yapı
• Dayanıklı Yapı: Sağlam gövde ve güvenilir iç bağlantılar
• Vidalı Sabitleme: Bağlantı kopmasını engelleyen güvenli montaj
• Tüm Pinler Bağlı: 1:1 bağlantı ile tam pin uyumluluğu
• Endüstri Standardı: Yaygın kullanılan DB9 RS232 protokolüne uyumlu
• Ekonomik Çözüm: Özel kablo ihtiyacını ortadan kaldıran uygun maliyetli çözüm
• Evrensel Uyumluluk: Tüm standart DB9 bağlantılarıyla çalışabilme

Montaj ve Kullanım

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör'ün montaj ve kullanım süreci hakkında bilgiler.

Kullanım için yapmanız gerekenler:

• Bağlanacak cihazların güç düğmelerinin kapalı olduğundan emin olun
• Adaptörün her iki ucundaki erkek konnektörleri ilgili cihazların dişi DB9 portlarına takın
• Konnektörlerin tam ve düzgün yerleştiğinden emin olun
• Sabitleme vidalarını aşırı sıkmadan el ile sabitleyin
• Bağlantının sağlamlığını kontrol edin
• Cihazların güç düğmelerini açın ve iletişimin başlamasını bekleyin
• Gerekirse seri port parametrelerini (baud rate, parity, vb.) ayarlayın

Kullanım bilgileri:

• Bu adaptör standart düz bağlantı (straight through) sağlar, çapraz bağlantı (null modem) değildir
• Bazı uygulamalar için pin yapılandırması ihtiyacınıza uygun olmayabilir
• RS232 haberleşme mesafesinin 15 metreyi aşmaması tavsiye edilir
• Elektromanyetik girişimlerin yoğun olduğu ortamlarda ekranlı kablo kullanılması önerilir
• Bağlantı sorunu yaşarsanız multimetre ile pin bağlantılarını kontrol edin
• Nem ve tozdan koruyun

Sorun Giderme ve İpuçları

DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Sorunu: Port ayarlarının her iki cihazda aynı olduğundan emin olun
• Veri Aktarım Hataları: Kablolama mesafesini kontrol edin, 15 metreden az olmalı
• Bağlantı Kopması: Sabitleme vidalarının sıkılı olduğundan emin olun
• Pin Bükülmesi: Bağlantı yaparken konnektörü düz hizalayarak takın

Verimli Kullanım İpuçları

• Bazı cihazlar null modem bağlantısı gerektirebilir, böyle bir durumda çapraz adaptör kullanın
• Elektromanyetik girişimin yoğun olduğu yerlerde ekranlı kablo ve ferrit halkalar kullanın
• Uzun mesafe RS232 iletişimi için hat sürücü devresi veya RS232-RS485 dönüştürücü kullanın
• İletişim hızı arttıkça maksimum kablo uzunluğu azalır, bunu göz önünde bulundurun

Paket İçeriği

• DB9 RS232 Erkek Erkek M2M 9 Pin Çevirici Ara Adaptör
