DB9 - RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör

DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör

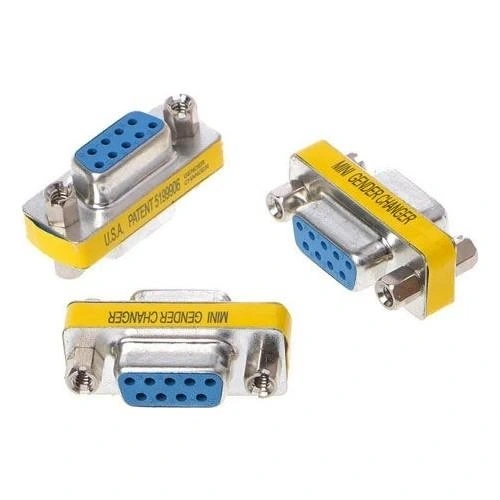

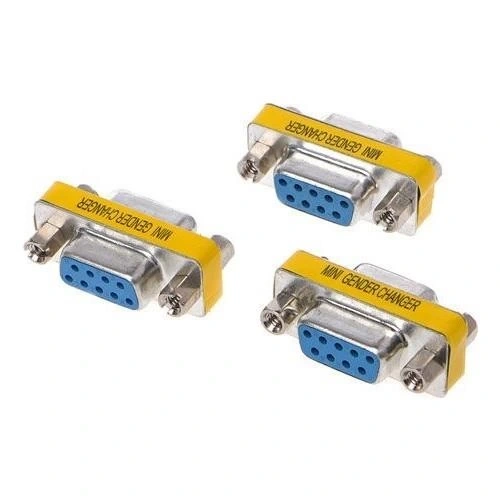

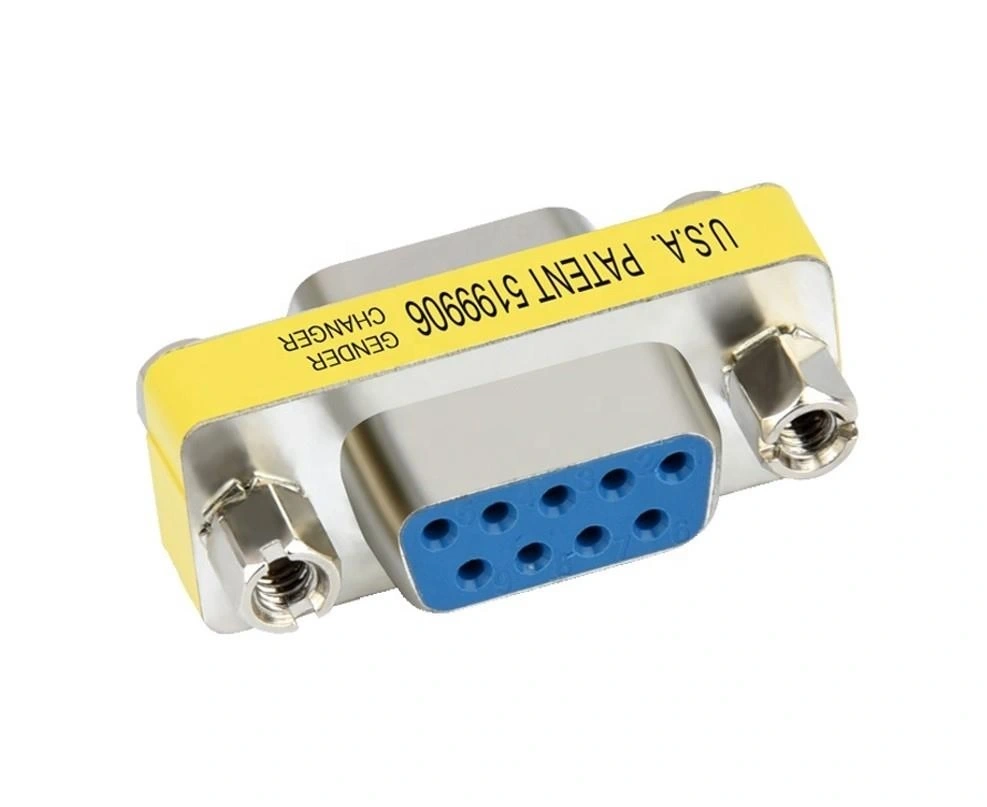

DB9 RS232 Dişi-Dişi (F2F) adaptör, 9 pinli seri port bağlantılarında aynı cinsiyetteki konektörleri birbirine bağlamak için kullanılan pratik bir ara dönüştürücüdür. Her iki ucunda da 9 pinli D-Sub dişi (female) konnektör bulunan bu kompakt adaptör, RS232 seri iletişim protokolünü kullanan cihazlar arasında bağlantı oluşturur.

Endüstriyel otomasyon, bilgisayar sistemleri, kontrol ekipmanları, test cihazları ve çeşitli seri iletişim gerektiren uygulamalarda sıklıkla ihtiyaç duyulan bu elektronik komponent, özellikle erkek-erkek seri kablolar kullanıldığında veya iki dişi bağlantı noktasının doğrudan bağlanması gerektiğinde ideal çözüm sunar.

Metal gövdeli dayanıklı tasarımı, yüksek iletkenlik özellikli kontakları ve endüstriyel standartlara uyumlu yapısıyla DB9 Dişi-Dişi adaptör, seri haberleşme ekipmanlarınız için güvenilir bir konnektör çözümü sağlar.

Teknik Özellikler

DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: D-Sub, DB9
• Konnektör Yapısı: Dişi - Dişi (Female to Female, F2F)
• Pin Sayısı: 9 pin
• İletişim Standardı: RS232, RS-232C, RS422, RS485 uyumlu
• Gövde Malzemesi: Metal (Çinko alaşım))
• Kontak Malzemesi: Altın kaplı pirinç kontaklar)
• Kaplama: Nikel
• Montaj Tipi: Vidalı sabitleme (2 adet sabitleme vidası deliği)
• Vida Dişi: 4-40 UNC
• Maksimum İletim Hızı: 115200 bps
• Kontak Direnci: ≤30mΩ
• İzolasyon Direnci: ≥500MΩ
• Çalışma Voltajı: 50V (maksimum)
• Çalışma Akımı: 1A (maksimum)
• Çalışma Sıcaklığı: -20°C ile +85°C arası
• Pin Dağılımı: Standart RS232 pin konfigürasyonu
• Depolama Nemi: 10% - 90% RH (yoğuşma olmadan)
• Bağlantı Diyagramı: Pin-to-pin direkt bağlantı (1-1, 2-2, ..., 9-9)
• Boyutlar (Yaklaşık): 31.5mm x 16mm x 22mm
• Ağırlık (Yaklaşık): 15g
• RoHS Uyumluluğu: Evet
• Ürün Ömrü: 1000+ takma/çıkarma döngüsü
• Standartlar: EIA/TIA-232-E uyumlu

Kullanım Alanları

DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör'ün kullanılabileceği çeşitli alanlar ve uygulamalar.

Endüstriyel Otomasyon ve Kontrol

• PLC sistemleri
• CNC makineler
• Endüstriyel kontrol ekipmanları
• SCADA sistemleri
• Motor sürücüleri

Bilgisayar ve Veri İletişimi

• Terminal sunucu bağlantıları
• Modem bağlantıları
• Seri port genişletici adaptörler
• Null modem uygulamaları
• Seri cihaz bağlantıları

Test ve Ölçüm Ekipmanları

• Veri toplama cihazları
• Osiloskoplar
• Multimetreler
• Kalibrasyon ekipmanları
• Laboratuvar test cihazları

Avantajlar ve Özellikler

DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör'ün sağladığı avantajlar ve çözümler.

• Cihaz Uyumluluğu: Aynı cinsiyetli bağlantı noktalarına sahip cihazları birbirine bağlama imkanı
• Dayanıklı Metal Gövde: Uzun ömürlü ve sağlam yapı ile endüstriyel kullanıma uygunluk
• Vidalı Sabitleme: Bağlantı kopmasını önleyen güvenli montaj sistemi
• Altın Kaplı Kontaklar: Düşük kontak direnci ve yüksek iletkenlik
• Düşük Profil Tasarım: Kompakt boyutu ile minimum alan kullanımı
• Standart Pin Dağılımı: Endüstri standardı RS232 protokolüne tam uyumluluk
• Doğrudan Pin Bağlantısı: Sinyal bütünlüğü için 1:1 pin konfigürasyonu
• RoHS Uyumluluğu: Çevre dostu üretim
• Yüksek İzolasyon Direnci: Güvenilir veri iletimi ve sinyal kalitesi
• Geniş Çalışma Sıcaklığı: Zorlu ortamlarda kullanım imkanı

Uygulama ve Bağlantı Talimatları

DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör'ü kullanırken dikkat edilmesi gereken konular ve bağlantı talimatları.

Standart Bağlantı Prosedürü:

• Uyumluluğu Kontrol Edin: Her iki cihazın da DB9 dişi konektöre sahip olduğundan emin olun
• Adaptörü Bağlayın: Adaptörün bir ucunu ilk cihazın DB9 portuna takın
• Sabitleme Vidalarını Takın: Bağlantıyı sabitlemek için vidaları elle sıkın
• İkinci Bağlantı: Adaptörün diğer ucunu ikinci cihaza bağlayın ve vidalarla sabitleyin
• Bağlantı Kontrolü: Tüm pinlerin doğru temas ettiğinden emin olun

Null Modem Konfigürasyonu:

• Çapraz Bağlantı İhtiyacı: Aynı tip cihazlar arasındaki iletişim için null modem konfigürasyonu gerekebilir
• Standart Adaptör Kullanımı: Bu adaptör straight-through bağlantı sağlar, çapraz bağlantı yapmaz
• Çözüm Önerisi: Null modem kablosu ile birlikte kullanın veya özel null modem adaptörü tercih edin
• Pin Çaprazlaması: TD-RD (pin 2-3), RTS-CTS (pin 7-8), DTR-DSR (pin 4-6) çaprazlanmalıdır
• Basit Bağlantı: Bazı uygulamalarda sadece pin 2-3 çaprazlaması ve pin 5 (GND) bağlantısı yeterli olabilir

RS422/RS485 Kullanımı:

• Diferansiyel Sinyaller: RS422/RS485 standartları diferansiyel sinyal iletimi kullanır
• Uyumluluğu Doğrulayın: Cihazların pinlendirmesinin uyumlu olduğunu kontrol edin
• Terminasyon Direnci: Uzun mesafe hatlarında terminasyon dirençleri gerekebilir
• Ekranlama: Gürültülü ortamlarda ekranlı kablo kullanımına özen gösterin
• Sinyal Bütünlüğü: Yüksek hızlı iletişimde kaliteli kablo ve bağlantılar kullanın

Sorun Giderme ve İpuçları

DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunu: Tüm vidaların tam sıkıldığından emin olun, gevşek olmamalıdır.
• İletişim Hatası: Pin konfigürasyonunu kontrol edin, null modem gerekebilir.
• Veri İletim Sorunları: Baud rate, veri biti, parite ve stop biti ayarlarının eşleştiğini doğrulayın.
• Sinyal Zayıflığı: Maksimum kablo uzunluğu sınırlarını aşmadığınızdan emin olun (genellikle 15 metre).
• Fiziksel Hasar: Pinlerin eğilmiş veya kırılmış olmadığını kontrol edin.

Kullanım İpuçları

• Pin-to-pin bağlantılı standart adaptörler, iletişim yönünü değiştirmez veya pinleri çaprazlamaz
• Bilgisayar-bilgisayar bağlantısı için genellikle null modem konfigürasyonu gereklidir
• Vidalı bağlantıları düzenli olarak kontrol edin, zamanla gevşeyebilirler
• Endüstriyel ortamlarda elektromanyetik girişimi azaltmak için ekranlı kablolar kullanın
• Bağlantı öncesi cihazları kapatmak, elektriksel hasarları önleyebilir
• Adaptör üzerindeki nem ve kirlenmeyi önlemek için koruyucu kılıflar kullanılabilir

Paket İçeriği

• DB9 RS232 Dişi-Dişi (F2F) 9 Pin Çevirici Ara Adaptör
