CP2102 USB UART Board

CP2102 USB UART Board

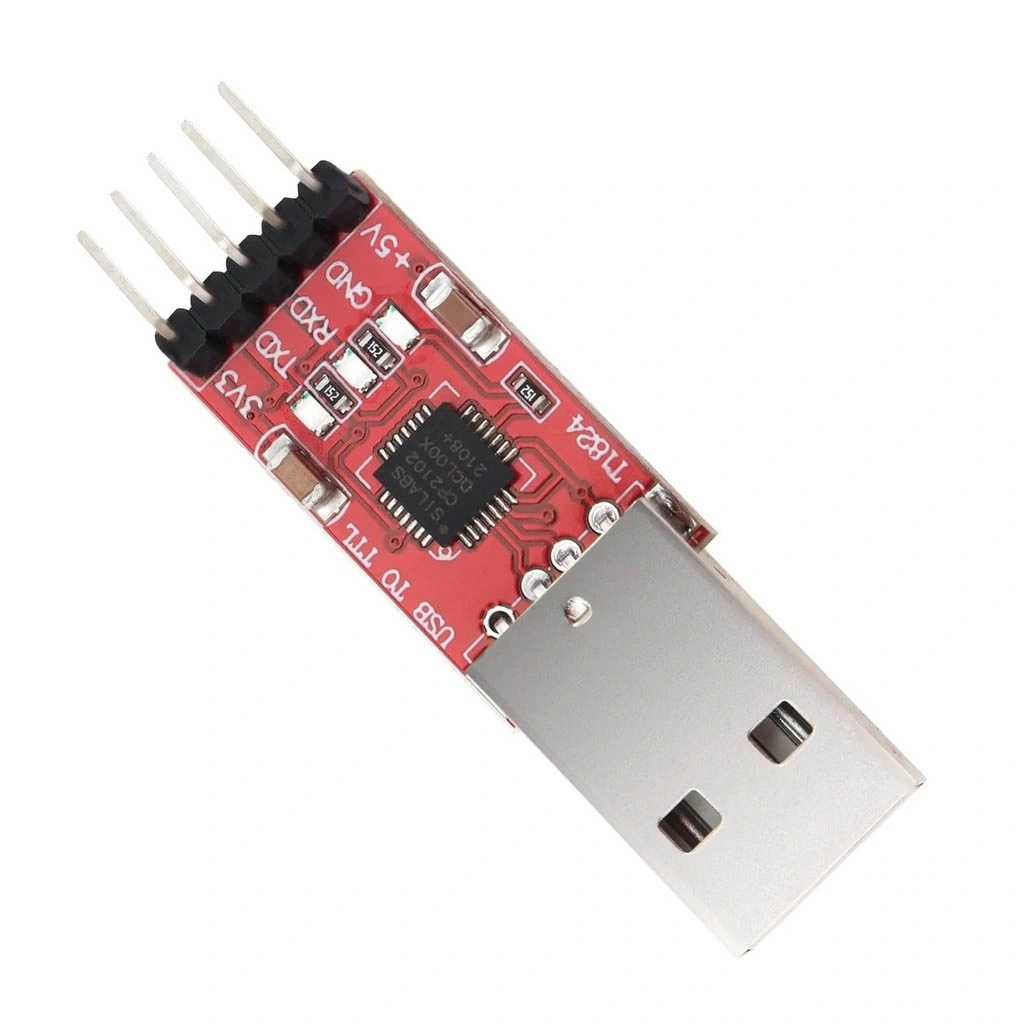

CP2102 USB UART Board, bilgisayarınız ile TTL seviyesindeki seri iletişim arayüzleri arasında köprü görevi gören kompakt ve güvenilir bir dönüştürücü kartıdır. Silicon Labs'ın CP2102 çipi üzerine tasarlanmış bu kart, Arduino, ESP8266, ESP32 ve diğer birçok mikrodenetleyici ile seri haberleşme ve programlama işlemlerini kolaylaştırır.

Kullanışlı düzende yerleştirilmiş pinleri, dahili regülatörü ve LED göstergeleri ile kolay kullanım sunar. Standart micro-USB konektörü sayesinde herhangi bir bilgisayara bağlanabilir ve Windows, Mac OS, Linux işletim sistemleriyle sorunsuz çalışır. Onboard 3.3V regülatörü sayesinde harici cihazlara güç sağlama kapasitesine de sahiptir.

CP2102 USB UART Board, Arduino ve diğer geliştirme kartlarıyla mükemmel uyum sağlayan bir iletişim aracıdır. Modüller kategorisinde bulunan bu ürün, mikrodenetleyicileri programlama, seri port üzerinden debug yapma ve kablosuz modüllerin konfigürasyonu gibi birçok uygulamada kullanılabilir.

Teknik Özellikler

CP2102 USB UART Board'un detaylı teknik özellikleri aşağıda listelenmiştir.

• USB-UART Dönüştürücü Çipi: Silicon Labs CP2102
• USB Ara Yüzü: USB 2.0 Uyumlu
• USB Konektörü: Micro USB B tipi
• Veri Hızı: 300 bps - 1Mbps
• Seri Protokol: UART (5V/3.3V TTL seviyesi)
• Çalışma Voltajı: USB ile beslemeli (5V)
• Regülatör: Dahili 3.3V regülatör
• Maksimum Çıkış Akımı:
  • 3.3V: 100mA
  • 5V: 500mA (USB bağlantısına bağlı)
• Pin Çıkışları:
  • TXD (Transmit)
  • RXD (Receive)
  • 5V
  • 3.3V
  • GND
  • DTR (Data Terminal Ready)
• LED Göstergeler:
  • Güç LED'i
  • TX veri aktarım LED'i
  • RX veri alım LED'i
• Pin Açıklığı: 2.54mm standart
• İşletim Sistemi Desteği: Windows XP/7/8/10/11, Mac OS X, Linux
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Boyutlar: Yaklaşık 35mm x 18mm x 10mm
• Montaj Delikleri: 2 adet, 2mm çapında

Bağlantı ve Kullanım

CP2102 USB UART Board'un çeşitli projeler için bağlantı ve kullanım yöntemleri.

CP2102 USB UART Board'u kullanmak için öncelikle bilgisayarınıza micro-USB kablosu ile bağlayın. İlk kullanımda, gerekli sürücüler otomatik olarak yüklenebilir veya Silicon Labs'ın web sitesinden manuel olarak indirilebilir. Bağlandığında, bilgisayarınızda yeni bir sanal COM portu oluşturulacaktır.

Mikrodenetleyici ile bağlantı yaparken, TX-RX çapraz bağlantı prensibini uygulamanız önemlidir: Kartın TX pini mikrodenetleyicinin RX pinine, kartın RX pini ise mikrodenetleyicinin TX pinine bağlanmalıdır. GND (toprak) bağlantısı da mutlaka yapılmalıdır. Güç için, hedef cihazınızın çalışma voltajına göre 3.3V veya 5V pinini kullanabilirsiniz.

Arduino veya ESP8266/ESP32 gibi mikrodenetleyicileri programlarken, DTR pinini hedef kartın RESET veya DTR/EN pinine bağlayarak otomatik programlama moduna geçiş sağlayabilirsiniz. Böylece, program yüklerken manuel olarak reset düğmesine basma ihtiyacını ortadan kaldırabilirsiniz. Bağlantılar tamamlandıktan sonra, Arduino IDE, PlatformIO veya seri terminal programları (PuTTY, Termite, Serial Monitor vb.) aracılığıyla cihazınızla iletişim kurabilirsiniz.

Uygulama Alanları

CP2102 USB UART Board'un kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Programlama

• Arduino geliştirme kartlarını programlama
• ESP8266/ESP32 modüllerini yükleme ve konfigüre etme
• PIC, STM32, AVR gibi mikrodenetleyicileri programlama
• Raspberry Pi seri konsol erişimi
• Bootloader yükleme işlemleri
• Custom PCB kartlarını programlama

Debug ve Seri İletişim

• Mikrodenetleyici uygulamalarında hata ayıklama
• Seri port üzerinden veri izleme ve analiz
• Sensör verilerini bilgisayara aktarma
• Kablosuz modüllerin AT komutları ile konfigürasyonu
• Bluetooth/WiFi/GSM modüllerini test etme
• Seri haberleşme protokollerini geliştirme ve test etme

Endüstriyel ve Eğitim Uygulamaları

• Endüstriyel cihazlarla seri iletişim
• RS232/RS485 sistemleri ile ek dönüştürücülerle bağlantı
• Elektronik laboratuvar çalışmaları
• Eğitim amaçlı haberleşme deneyleri
• IoT (Nesnelerin İnterneti) prototip geliştirme
• Seri veri toplama sistemleri

Proje Örnekleri

CP2102 USB UART Board kullanılarak yapılabilecek detaylı proje örnekleri.

ESP8266/ESP32 Wi-Fi Modül Programlayıcı

CP2102 USB UART Board kullanarak, ESP8266 veya ESP32 tabanlı Wi-Fi modüllerini kolayca programlayabilirsiniz. CP2102 kartının TX, RX, GND, 3.3V ve DTR (ESP modüllerinde EN veya RST pinine) bağlantılarını yaparak, Wi-Fi modülünüzü programlama moduna sokabilirsiniz. ESP modülünü programlama moduna almak için, bazı durumlarda GPIO0 pinini GND'ye çekmek ve reset yapmak gerekebilir. Bu proje ile Arduino IDE veya PlatformIO içinden direkt olarak ESP modüllerinize kod yükleyebilir, IoT uygulamaları, sensör veri aktarımı veya web server tabanlı projeler geliştirebilirsiniz.

Seri Veri Toplayıcı ve Analiz Sistemi

CP2102 USB UART Board ve çeşitli sensörler (sıcaklık, nem, basınç, hareket vb.) kullanarak kapsamlı bir veri toplama sistemi oluşturabilirsiniz. Mikrodenetleyicinizden gelen seri veri akışını CP2102 aracılığıyla bilgisayarınıza aktarabilir, bu verileri Python, Processing veya benzer programlama dilleriyle gerçek zamanlı görselleştirebilir ve analiz edebilirsiniz. Ek olarak, verileri CSV, SQL veya diğer formatlarda kaydederek uzun vadeli trend analizleri yapabilirsiniz. Bu sistem, çevre koşulları izleme, endüstriyel süreç kontrolü veya uzun süreli deneysel veri toplama için idealdir.

GPS Konum İzleme Cihazı

CP2102 USB UART Board ve GPS modülü (örneğin, NEO-6M) kullanarak basit bir konum izleme cihazı geliştirebilirsiniz. GPS modülü seri port üzerinden NMEA formatında konum verilerini gönderir, CP2102 bu verileri bilgisayarınıza aktarır. Bilgisayarınızda çalışan özel bir yazılımla (Python, Java veya C# ile geliştirilmiş) bu verileri gerçek zamanlı harita üzerinde görselleştirebilir, rota kaydı tutabilir ve hız, yükseklik, uydu sayısı gibi ek bilgileri analiz edebilirsiniz. Bu proje, outdoor aktiviteler, araç takibi veya drone navigasyonu geliştirme çalışmaları için kullanılabilir.

Sorun Giderme ve İpuçları

CP2102 USB UART Board kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Tanınmıyor: Sürücülerin doğru yüklendiğinden emin olun. Windows için Silicon Labs CP210x sürücüleri gereklidir. Farklı bir USB portu veya kablo deneyin. Aygıt Yöneticisi'nde "Bilinmeyen Cihaz" olarak görünüyorsa, sürücüyü manuel olarak yüklemeniz gerekebilir.
• Veri İletişimi Yok: TX-RX bağlantılarının çapraz yapıldığından emin olun (TX → RX, RX → TX). GND bağlantısını kontrol edin; ortak toprak olmadan seri iletişim gerçekleşmez. Doğru baud rate ve port ayarlarını kullandığınızdan emin olun.
• Otomatik Reset Çalışmıyor: DTR veya RTS bağlantısını kontrol edin. ESP8266/ESP32 veya Arduino kartlarıyla otomatik programlama için bu bağlantı gereklidir. Bazı kartlarda harici bir kapasitör veya direnç gerekebilir.
• Akım Sınırlaması: 3.3V çıkışı maksimum 100mA ile sınırlıdır. Daha fazla güç gerektiren cihazlar için harici güç kaynağı kullanın ve sadece TX, RX ve GND bağlantılarını yapın.

Performans İpuçları

• Yüksek baud rate'lerde kısa ve kaliteli kablolar kullanın
• Elektromanyetik parazit olan ortamlarda blendajlı kablolar tercih edin
• Kritik uygulamalarda sinyal bütünlüğü için ferrit boncuk kullanın
• Aynı anda birden fazla UART cihazı kullanıyorsanız, her birine farklı bir COM portu atandığından emin olun
• Seri terminal programlarında logu kaydedin, böylece debug işlemlerini kolaylaştırın
• Programlama sırasında daha güvenilir sonuçlar için düşük baud rate (9600) kullanın
