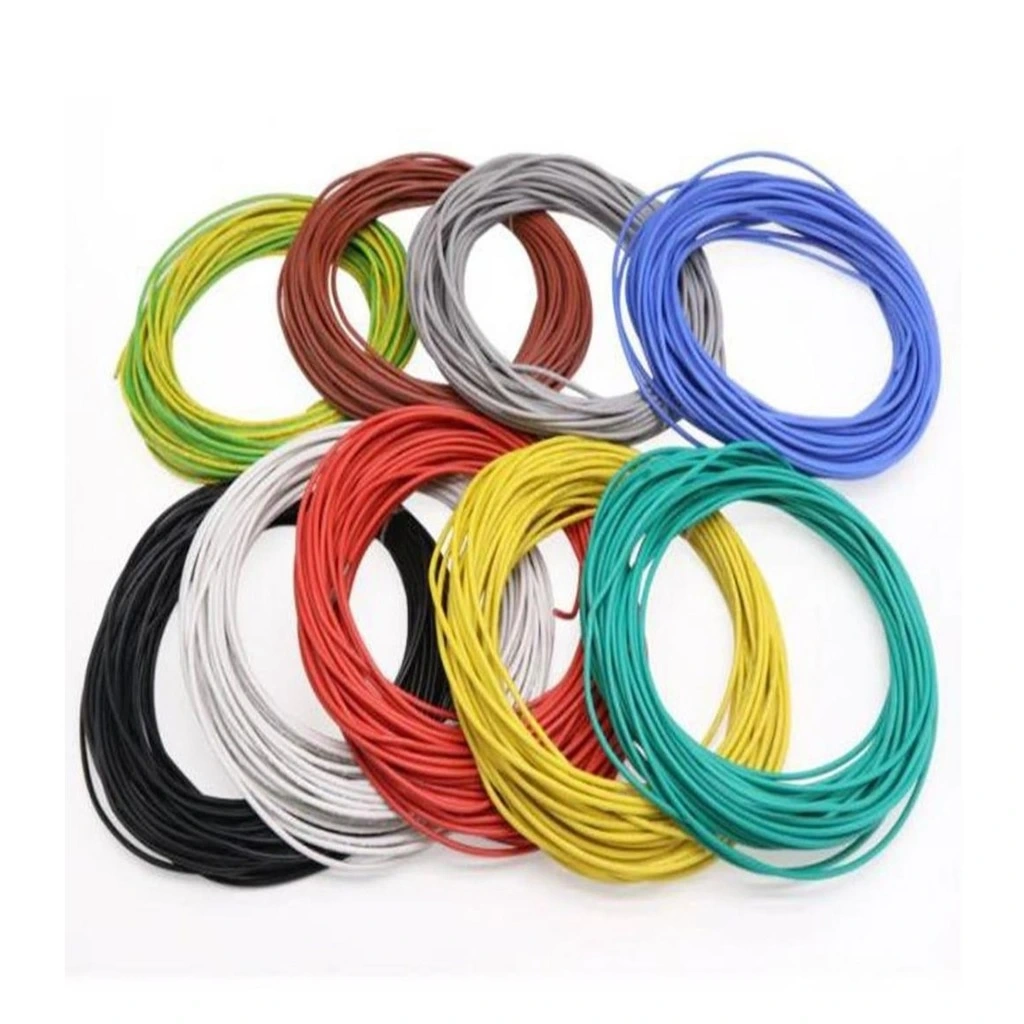

Çok Damarlı Montaj Kablosu 24AWG Mavi 1m
Çok Damarlı Montaj Kablosu 24AWG Mavi, elektronik devreler ve prototip uygulamalar için tasarlanmış, esnek yapıda, Mavi renkli bakır iletkendir. İnce çok telli yapısı sayesinde kolay bükülebilen bu kablo, breadboard uygulamaları ve elektronik proje bağlantıları için idealdir.
Amerikan Kablo Ölçüsü (AWG) sistemine göre 24 numaralı incelikte olan bu montaj kabloları, düşük akımlı elektronik devreler, sensör bağlantıları ve mikrodenetleyici projeleri için uygun çaplara sahiptir.
Elektronik hobi projeleri, devre prototiplemeleri ve düşük voltaj uygulamaları için tercih edilen kablo çeşitleri arasında yer alan bu montaj kablosu, PVC izolasyonu ile güvenli bağlantılar sağlar ve farklı renk seçenekleriyle kolay tanımlanabilir.
Teknik Özellikler
Çok Damarlı Montaj Kablosu 24AWG Mavi 1m'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: Çok damarlı montaj kablosu
- AWG Ölçüsü: 24 AWG
- Metrik Kesit: Yaklaşık 0.205 mm²
- Çap: 0.5 mm (iletken) / 1.1 mm (dış çap)
- Renk: Mavi
- İletken: Bakır
- İletken Yapısı: İnce çok telli (çok damarlı)
- Damar Sayısı: 7 ila 10 tel
- İzolasyon: PVC (Polivinil Klorür)
- Maksimum Çalışma Sıcaklığı: 80°C
- Anma Gerilimi: 300V
- Maksimum Akım Kapasitesi: 2.1A (açık havada)
- İletken Direnci: Yaklaşık 84.2 Ω/km (20°C'de)
- Uzunluk: 1 metre
- Esneklik: Yüksek
- Ağırlık: Yaklaşık 4.5 g
- Minimum Bükülme Yarıçapı: 10 x dış çap
- Kullanım Alanı: İç mekan, düşük voltaj elektronik uygulamaları
- Uyumluluk: Breadboard, Arduino, Raspberry Pi bağlantıları
Kullanım Alanları
Çok Damarlı Montaj Kablosu 24AWG Mavi 1m'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Elektronik Projeler
- Breadboard bağlantıları
- Prototip devre montajları
- Arduino ve Raspberry Pi projeleri
- Mikrodenetleyici bağlantıları
- Sensör bağlantıları
Hobi Elektroniği
- Robot projeleri
- LED sürücü devreleri
- DIY elektronik kitler
- Basit alarm sistemleri
- RC model bağlantıları
Laboratuvar ve Eğitim
- Elektronik laboratuvar deney bağlantıları
- STEM eğitim kitleri
- Bilimsel deney setleri
- Elektronik eğitim modülleri
- Test devreleri
Avantajlar ve Özellikler
Çok Damarlı Montaj Kablosu 24AWG Mavi 1m'nin sağladığı avantajlar ve çözümler.
- Yüksek Esneklik: Çok damarlı yapı ile kolay bükülme
- Renk Kodlaması: Mavi renk ile kolay tanımlama
- İnce Yapı: Sık bağlantılı devrelerde az yer kaplama
- Dayanıklı İzolasyon: PVC kaplama ile güvenli kullanım
- Breadboard Uyumlu: Standart breadboard deliklerine uygun çap
- Kolay Soyulabilme: İzolasyonu kolayca soyulabilir yapı
- Lehimlenebilirlik: İyi lehimlenebilme özelliği
- Düşük Direnç: Kaliteli bakır ile iyi iletkenlik
- Uygun Akım Kapasitesi: Elektronik devreler için yeterli kapasite
- Kompakt Boyut: Sıkışık alanlarda kullanım kolaylığı
Montaj ve Kullanım Önerileri
Çok Damarlı Montaj Kablosu 24AWG Mavi 1m'nin doğru montaj ve kullanımı için öneriler.
İpucu: Kablo uçlarını kalaylayarak daha iyi bağlantı sağlayın.
Montaj İçin Gerekli Araçlar:
- Kablo soyma aleti
- Yan keski
- Lehim istasyonu
- Lehim teli
- Lehim pastası (flux)
Elektronik Devre Bağlantı Adımları:
- Kablo uzunluğunu projenize göre ölçüp kesin
- Kablo uçlarını 5-6mm kadar dikkatlice soyun
- Soyulmuş uçları hafifçe bükün
- Breadboard kullanıyorsanız telleri düzgünce deliklere yerleştirin
- Lehim yapacaksanız uçları önce lehim ile kalaylayın
- Terminal veya PCB bağlantısı için lehimleme yapın
- Gerekirse ısı ile daralan makaron kullanarak izole edin
Sorun Giderme ve İpuçları
Çok Damarlı Montaj Kablosu 24AWG Mavi 1m kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kablo Kırılması: Çok keskin açıyla bükmeyin, minimum bükülme yarıçapına dikkat edin
- Zayıf Bağlantı: Kablo uçlarını lehim ile kalaylayarak güçlendirin
- İzolasyon Hasarı: Çok sıcak lehim uygulamaktan kaçının, ısı ayarını uygun yapın
- Gevşek Breadboard Bağlantısı: Kablo ucunu kısaltıp yeniden soyun
- Karışan Kablolar: Renk kodlamasını etkin kullanın veya etiketleme yapın
Verimli Kullanım İpuçları
- Farklı renklerdeki kabloları farklı sinyaller için kullanın
- Uzun mesafelerde gerilim düşümünü göz önünde bulundurun
- Kabloların düzenli durması için kablo bağı kullanın
- Yüksek akım gerektiren devrelerde daha kalın kablo tercih edin
- Hassas ölçüm devreleri için kısa kablo bağlantıları yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve montaj kabloları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Kaliteli ve orijinal ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Tüm elektronik ve hobi ihtiyaçlarınız için
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme
Ürün Hakkında Sıkça Sorulan Sorular
24AWG kablo ne kadar akım taşıyabilir?
Açık havada yaklaşık 2.1A, kapalı ortamda 1.4A civarında akım taşıyabilir. Elektronik devreler için yeterlidir.
24AWG kablo kaç mm² kesite eşittir?
24AWG kablo yaklaşık 0.205 mm² metrik kesite eşdeğerdir.
Bu kablo Arduino projelerinde kullanılabilir mi?
Evet, düşük akımlı Arduino devreleri, sensör bağlantıları ve prototip uygulamalar için idealdir.
Breadboard ile uyumlu mudur?
Evet, 24AWG kalınlığı standart breadboard deliklerine uygundur ve sıkı bir bağlantı sağlar.
Çok damarlı kablo ile tek damarlı kablo arasındaki fark nedir?
Çok damarlı kablo daha esnektir, bükülmelere dayanıklıdır. Tek damarlı kablo rijittir ama şekil vermeye uygundur.
Farklı renklerdeki kabloların elektriksel özellikleri farklı mıdır?
Hayır, renk sadece görsel tanımlama içindir. Aynı AWG ölçüsündeki tüm kablolar aynı elektriksel özelliklere sahiptir.
Bu kablo güç kablosu olarak kullanılabilir mi?
Sadece düşük güçlü cihazlar için (2A altında) kısa mesafelerde kullanılabilir. Yüksek güç uygulamaları için uygun değildir.
Bu kablo lehimlemek için uygun mudur?
Evet, çok damarlı yapısı ile kolayca lehimlenebilir. Flux kullanıldığında daha temiz sonuç alınır.
