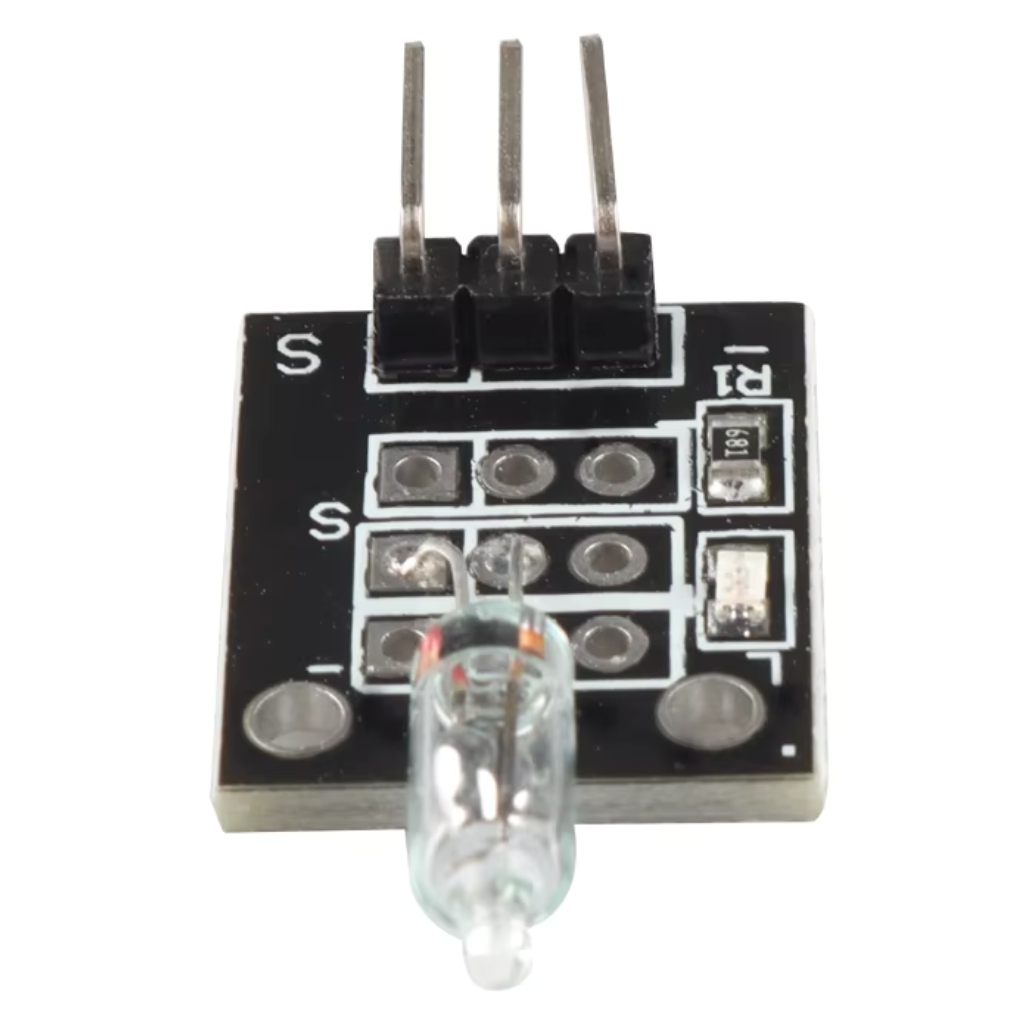

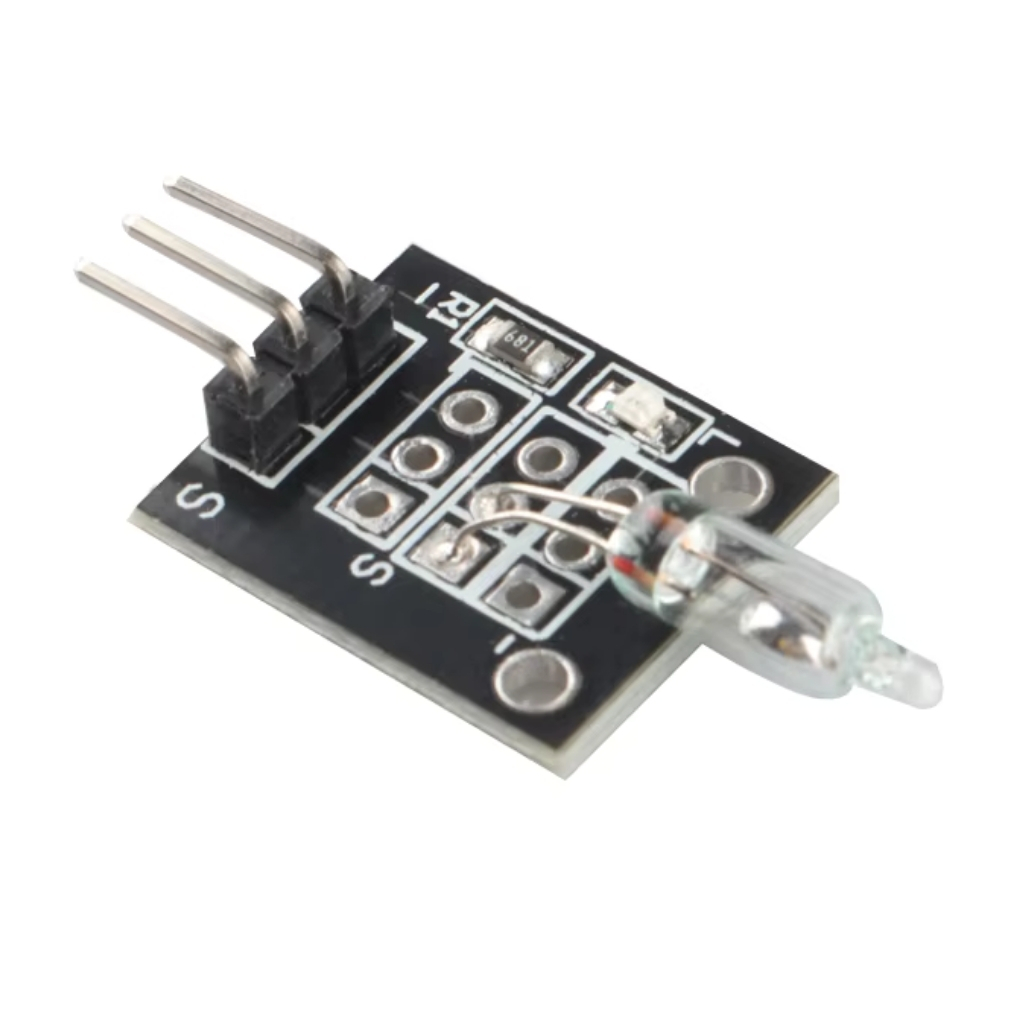

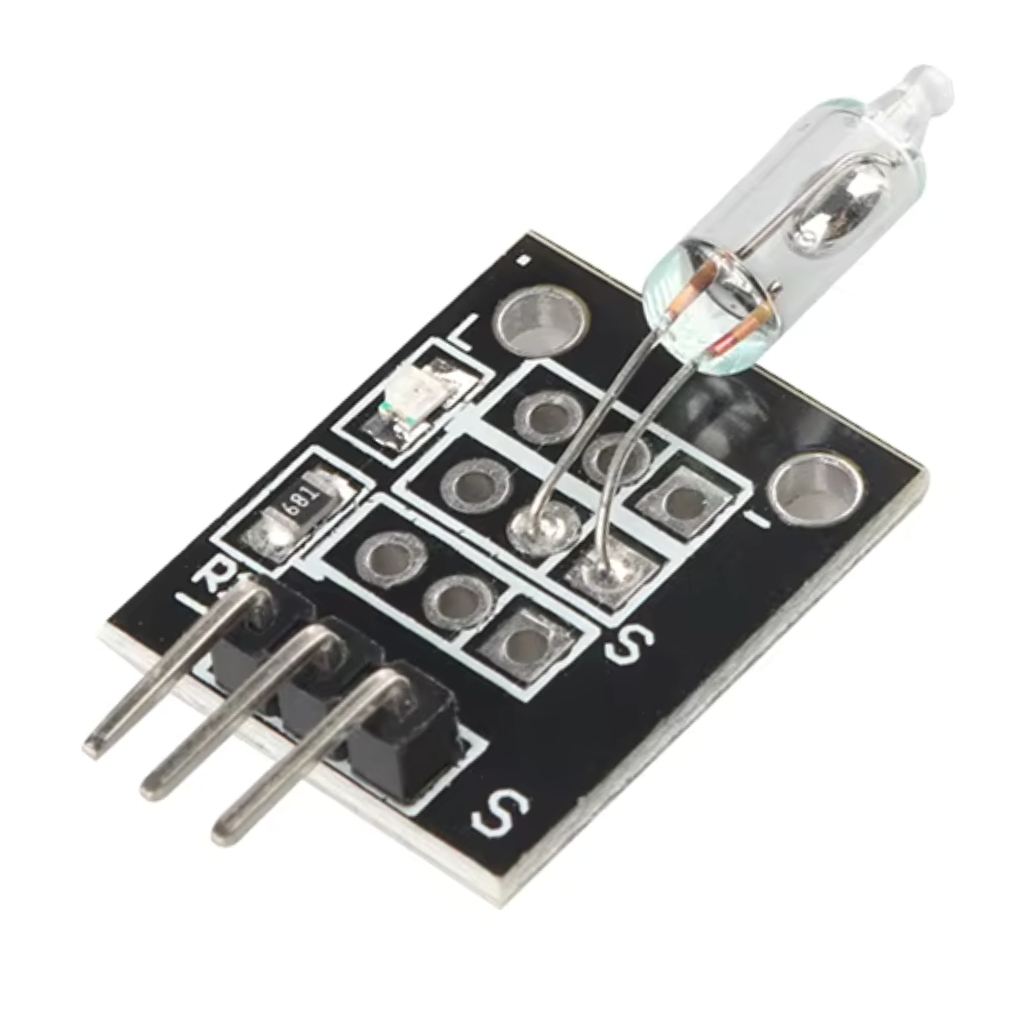

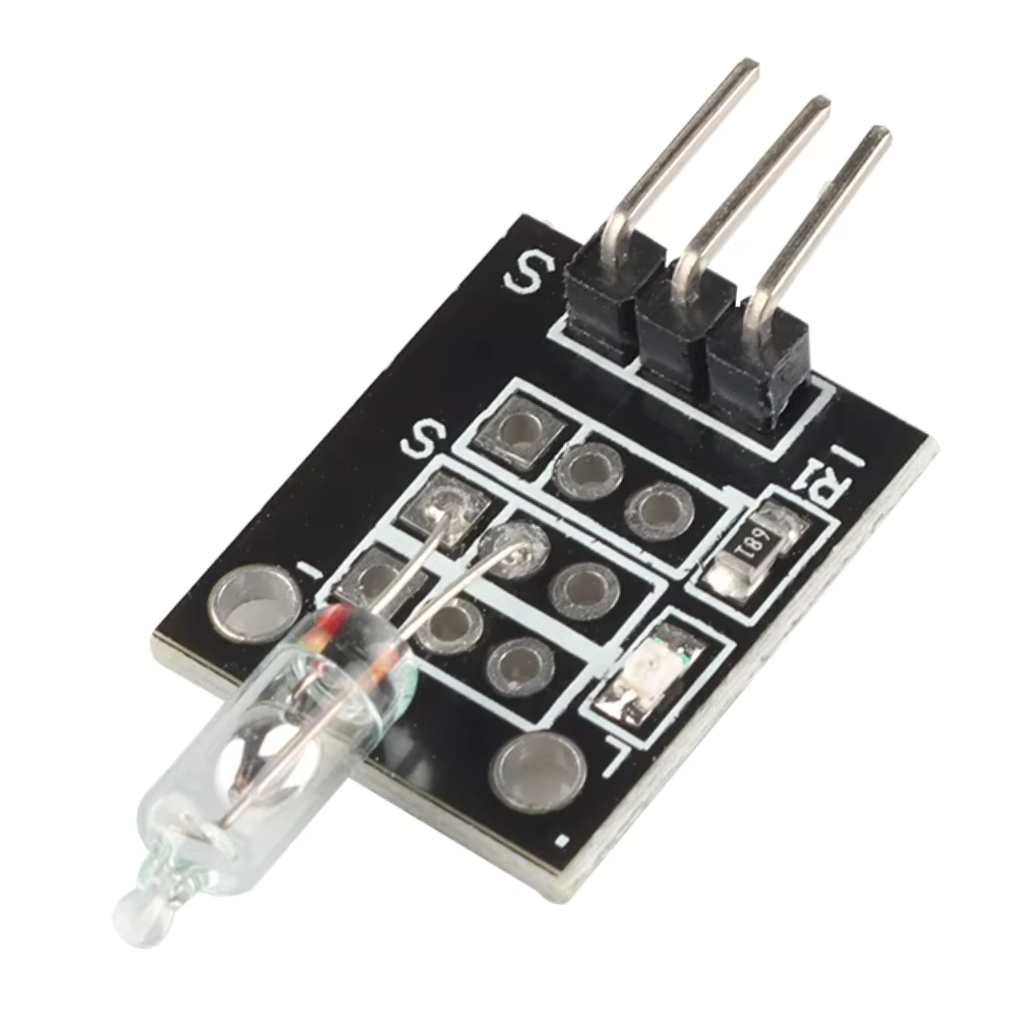

Civalı Eğim Anahtarı Sensörü Modülü - KY-017
Civalı Eğim Anahtarı Sensörü Modülü (KY-017), eğim ve titreşim algılama kabiliyeti sunan basit ve etkili bir sensör modülüdür. İçerisindeki civalı anahtar sayesinde cihazın eğimi değiştiğinde devreyi açıp kapatarak dijital sinyal çıkışı sağlar.
Kompakt tasarımı ve kullanım kolaylığı ile Arduino geliştirme kartlarıyla sorunsuz çalışan bu sensör, alarm sistemleri, güvenlik uygulamaları ve hareket algılama projelerinde tercih edilmektedir.
Çeşitli modüller arasında yer alan KY-017, üzerindeki LED göstergesi sayesinde eğim durumunu görsel olarak da takip etme imkanı sunarak, hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.
Teknik Özellikler
Civalı Eğim Anahtarı Sensörü Modülü - KY-017'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Modül Tipi: Civalı Eğim Anahtarı
- Model: KY-017
- Çalışma Gerilimi: 3.3V - 5V DC
- Sinyal Çıkışı: Dijital (0 veya 1)
- Çıkış Tipi: TTL seviyesi
- Algılama Metodu: Civalı anahtar ile konum algılama
- Gösterge: Entegre LED (eğim durumunu gösterir)
- Bağlantı Pinleri: 3 pin (S, VCC, GND)
- Eğim Hassasiyeti: Yaklaşık 30° eğimde tetikleme
- Tepki Süresi: <10ms
- Modül Boyutları: 18.5mm x 15mm
- PCB Rengi: Mavi
- Çalışma Sıcaklığı: -20°C ile +70°C arası
- Akım Tüketimi: <10mA
- Dahili Direnç: 10kΩ pull-up
- Pin Aralığı: 2.54mm (standart breadboard uyumlu)
- Montaj Deliği: 3mm çapında
- Ağırlık: Yaklaşık 3g
- Paket Tipi: KY Sensör Serisi
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Civalı Eğim Anahtarı Sensörü Modülü - KY-017'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güvenlik Sistemleri
- Hırsız alarm sistemleri
- Kapı ve pencere açılma algılama
- Ürün manipülasyon tespiti
- Kasa ve kilit güvenliği
- İzinsiz hareket algılama
Oyun ve İnteraktif Projeler
- Eğim kontrollü oyunlar
- İnteraktif sanat eserleri
- Hareket algılama oyuncakları
- Eğitim setleri
- Denge sistemleri
Endüstriyel Uygulamalar
- Makine dengeleme kontrolleri
- Seviye ölçüm sistemleri
- Titreşim algılama
- Pozisyon izleme
- Araç eğim sensörleri
Avantajlar ve Özellikler
Civalı Eğim Anahtarı Sensörü Modülü - KY-017'nin sağladığı avantajlar ve çözümler.
- Kolay Entegrasyon: 3 pinli basit bağlantı yapısı
- Görsel Geri Bildirim: LED gösterge ile durum takibi
- Düşük Güç Tüketimi: Batarya ile çalışan projelere uygun
- Breadboard Uyumlu: Standart 2.54mm pin aralığı
- Yüksek Tepki Hızı: 10ms'den düşük tepki süresi
- Basit Arayüz: Dijital I/O pin ile kolay okuma
- Kompakt Boyut: Küçük projelere uygun minimal tasarım
- Çoklu Mikroişlemci Uyumluluğu: Arduino, Raspberry Pi, ESP8266 vb.
- Geniş Voltaj Aralığı: 3.3V ve 5V sistemlerle uyumlu
- Düşük Maliyet: Ekonomik çözüm sunan sensör
Bağlantı ve Programlama
Civalı Eğim Anahtarı Sensörü Modülü - KY-017'nin bağlantısı ve programlanması hakkında bilgiler.
İpucu: Eğim sensörünün yönünü doğru ayarlayarak hassasiyeti proje ihtiyacınıza göre belirleyebilirsiniz.
Arduino'ya bağlantı şeması:
- S (Sinyal) Pini: Arduino'nun herhangi bir dijital pinine bağlanır
- VCC Pini: Arduino'nun 5V veya 3.3V pinine bağlanır
- GND Pini: Arduino'nun GND pinine bağlanır
- Montaj Yönü: Sensörün algılama yönünü belirleyecek şekilde konumlandırılır
- Kablo Uzunluğu: Sensör uzağa monte edilecekse kısa tutulmalıdır
- Harici Pull-up: Modül üzerinde dahili pull-up olduğundan genellikle gerekmez
- Hassasiyet Ayarı: Fiziksel konumlandırma ile yapılır
Sorun Giderme ve İpuçları
Civalı Eğim Anahtarı Sensörü Modülü - KY-017 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yanıt Vermeme: Bağlantıları kontrol edin ve pinin doğru tanımlandığından emin olun
- Kararsız Davranış: Sensörü sabit bir şekilde monte edin
- LED Yanmıyor: VCC ve GND bağlantılarını kontrol edin
- Yanlış Okumalar: Sensörün montaj yönünü gözden geçirin
- Titreşimli Ortamlar: Yazılımda debounce filtresi uygulayın
Verimli Kullanım İpuçları
- Sensörü çeşitli yönlerde test ederek ideal konumunu belirleyin
- Titreşimli ortamlarda yanlış tetiklemeleri önlemek için yazılım filtresi kullanın
- Birden fazla sensörü farklı yönlerde kullanarak çok yönlü hareket algılama yapın
- Interrupt pinleri ile bağlayarak daha hızlı tepki alın
- Güç tasarrufu için uyku modunda çalışan projelerde uyandırma sensörü olarak kullanın
- Sensörün montajını sağlam yapın, gevşek bağlantılar yanlış okumalara neden olabilir
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Çeşitli sensör ve kontrol modülleri ile projelerinize işlevsellik kazandırın.
Ürünleri İncele →
Elektronik komponentler ve sensör modülleri için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve sensör modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Civalı eğim anahtarı nasıl çalışır?
İçindeki civa, eğime bağlı olarak hareket eder ve iki kontağı birleştirerek veya ayırarak elektrik devresini açıp kapatır.
Bu sensör ne kadar eğimde tetiklenir?
Genellikle 30° civarında eğimde tetiklenir, ancak montaj yönüne göre hassasiyet değişebilir.
Civalı sensör güvenli midir?
Cam tüp içinde kapalı olduğu sürece güvenlidir. Kırılması durumunda civa tehlikeli olabilir, dikkatli kullanılmalıdır.
Sensör dijital mi analog mı çıkış verir?
Dijital çıkış verir. Tetiklendiğinde HIGH (1), tetiklenmediğinde LOW (0) sinyali üretir.
Titreşimli ortamlarda kullanılabilir mi?
Yazılımsal debounce filtresi ile kullanılabilir, aksi halde titreşimler yanlış tetiklemelere neden olabilir.
Bu sensör ivmeölçer yerine kullanılabilir mi?
Basit eğim algılama için kullanılabilir, ancak hassas açı ölçümü veya çok eksenli hareket algılama için ivmeölçer tercih edilmelidir.
KY-017 modülünün tepki süresi nedir?
10 milisaniyeden daha kısa sürede tepki verir, bu da hızlı hareket algılama için yeterlidir.
Bu sensör su geçirmez midir?
Hayır, standart PCB üzerinde açık devre olduğundan su geçirmez değildir. Dış ortam uygulamaları için koruma gerektirir.
