CA3240 OpAmp Entegresi Dip-8

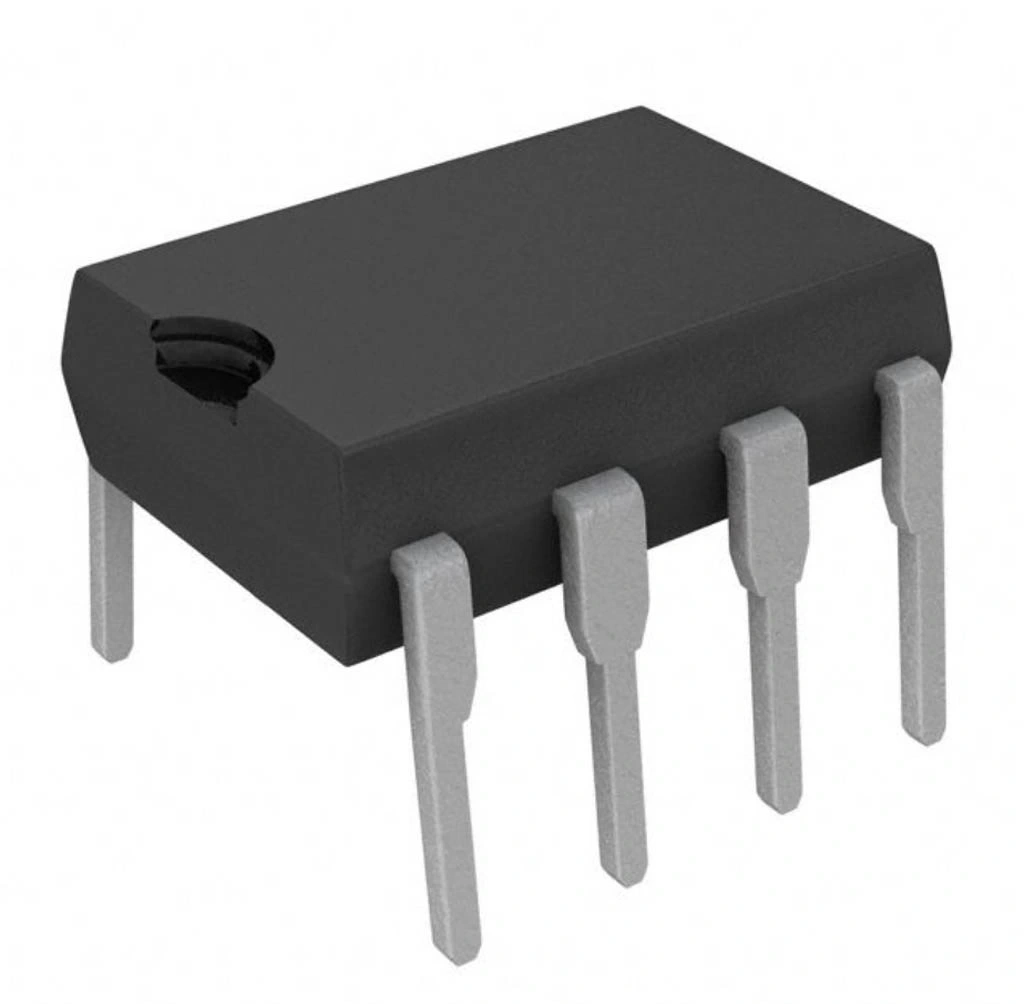

CA3240 OpAmp Entegresi DIP-8

CA3240, elektronik devrelerde yüksek performans gerektiren uygulamalar için tasarlanmış çift BiMOS operasyonel amplifikatördür. DIP-8 paketinde sunulan bu entegre, yüksek giriş empedansı ve geniş besleme gerilimi aralığı ile çok yönlü kullanım sunar.

Intersil, Harris Semiconductor gibi üreticiler tarafından üretilen CA3240, 1.5 TΩ (1.5×10^12 Ohm) gibi olağanüstü yüksek giriş empedansı ve düşük giriş akımı özellikleri sunar. Elektronik komponentler arasında ultra yüksek empedanslı uygulamalarda öne çıkar.

BiMOS teknolojisi ile MOSFET girişli ve bipolar çıkışlı yapısıyla avantajlı özelliklere sahip olan bu entegre, çok düşük giriş akımı (10 pA) ve tek besleme ile çalışabilme imkanı sunar. OpAmp olarak piezoelektrik sensör arayüzleri, elektrometre devreleri ve hassas ölçüm uygulamalarında tercih edilir.

Teknik Özellikler

CA3240 OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Intersil / Harris Semiconductor
• Entegre Tipi: Çift BiMOS Operasyonel Amplifikatör
• Model: CA3240E / CA3240AE
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 2 (İkili)
• Besleme Gerilimi Aralığı: 4V - 36V (tek besleme) veya ±2V - ±18V (çift besleme)
• Giriş Offset Gerilimi: ±15 mV (maksimum)
• Giriş Bias Akımı: 10 pA (tipik), 50 pA (maksimum)
• Giriş Offset Akımı: 3 pA (tipik)
• Açık Çevrim Kazancı: 100 dB (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 90 dB (tipik)
• Güç Tüketimi: 375 mW (maksimum)
• Ortak Mod Giriş Gerilim Aralığı: 0V ile (V+) - 2.5V arası (tek besleme)
• Çıkış Gerilim Salınımı: 0V ile (V+) - 2V arası (tek besleme)
• Çıkış Kısa Devre Akımı: 15 mA (tipik)
• Slew Rate: 9 V/µs (tipik)
• Bant Genişliği: 4.5 MHz (Birlik Kazanç)
• Giriş Empedansı: 1.5 TΩ (tipik)
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Giriş Tipi: MOSFET (Ultra Yüksek Empedans)
• Çıkış Tipi: Bipolar
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

CA3240 OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultra Yüksek Empedanslı Uygulamalar

• Elektrometre devreleri
• Piezoelektrik sensör arayüzleri
• Cam elektrot pH metreleri
• İyonizasyon algılayıcılar
• Yük amplifikatörleri

Hassas Ölçüm Devreleri

• Fotodiyor amplifikatörler
• Kapasitif sensör arayüzleri
• Ultra düşük akım ölçüm devreleri
• Medikal biyopotansiyel ölçümleri
• Zayıf yük algılama devreleri

Tek Besleme Uygulamaları

• Batarya ile çalışan enstrümantasyon
• Taşınabilir ölçüm cihazları
• Sensör arayüzleri
• Aktif filtreler
• Sinyal tamponlama devreleri

Avantajlar ve Özellikler

CA3240 OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Ultra Yüksek Giriş Empedansı: 1.5 TΩ ile neredeyse hiç yükleme etkisi yaratmaz
• Çok Düşük Giriş Akımı: 10 pA tipik değer ile zayıf sinyaller için ideal
• Çift OpAmp Yapısı: Tek pakette iki bağımsız yüksek performanslı amplifikatör
• Geniş Besleme Aralığı: 4V ile 36V arası tek besleme veya ±2V ile ±18V çift besleme
• Tek Besleme Çalışma: Basit güç kaynağı tasarımı imkanı
• BiMOS Teknolojisi: MOSFET girişi ve bipolar çıkışın avantajlarını birleştirme
• Yüksek Slew Rate: 9 V/µs ile hızlı sinyal değişimlerini takip edebilme
• Geniş Bant Genişliği: 4.5 MHz birlik kazanç bant genişliği
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışabilme
• DIP-8 Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

CA3240 OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 8) pozitif beslemeye, V- (Pin 4) negatif beslemeye veya toprağa bağlanır
• OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3), Çıkış (Pin 1)
• OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5), Çıkış (Pin 7)

Örnek Uygulama Devreleri:

• Piezoelektrik Sensör Amplifikatörü: Mekanik titreşimleri elektriksel sinyale dönüştürme
• pH Metre Arayüzü: Yüksek empedanslı cam elektrot sensörü için tampon
• Fotodiyor Akım-Gerilim Dönüştürücü: Zayıf ışık algılama devreleri
• Çift Kanal Aktif Filtre: Her OpAmp ile bir kanal filtreleme
• Yük Amplifikatörü: Statik elektrik veya küçük yüklerin ölçümü

Sorun Giderme ve İpuçları

CA3240 OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• ESD Hassasiyeti: MOSFET girişler çok hassastır, antistatik önlemler alın ve koruyucu devreler kullanın.
• Giriş Empedansı Düşüşü: Nem ve kontaminasyon giriş empedansını düşürür, temiz ve kuru çalışın.
• Gate Akımı Sızıntısı: Zamanla artabilir, kritik uygulamalarda periyodik offset ayarı gerekebilir.
• Besleme Gürültüsü: Güç kaynağı gürültüsünü filtrelemek için bypass kapasitörleri ekleyin.
• Tek Besleme Sınırlamaları: Çıkış, V+ voltajına 2V kadar yaklaşabilir, tasarımda hesaba katın.

Verimli Kullanım İpuçları

• PCB üzerinde koruyucu "guard ring" izleri kullanın
• Giriş uçlarına koruyucu diyotlar ekleyin
• Besleme hatlarına 0.1µF seramik ve 10µF tantalum kapasitörler ekleyin
• Düşük sızıntılı PCB malzemeleri tercih edin (FR-4 veya Teflon)
• PCB montajı sonrası izolasyon direncini korumak için temizleyici kullanın

Paket İçeriği

• CA3240 OpAmp Entegresi DIP-8
