Büyük Boy Breadboard 830 Pin MB-102

Büyük Boy Breadboard 830 Pin (MB-102)

Büyük Boy Breadboard 830 Pin (MB-102), elektronik devrelerinizi lehimsiz ve hızlı bir şekilde oluşturmanıza olanak sağlayan pratik bir prototipleme aracıdır. 830 adet bağlantı noktası ile kompleks devreler kurabilir, bileşenleri kolayca takıp çıkarabilir ve tasarımlarınızı test edebilirsiniz.

Bu breadboard, Arduino ve diğer mikrodenetleyici projeleri için mükemmel bir eşlikçidir. Standart 2.54mm (0.1 inç) aralıklı pinleri ile entegre devreler, sensörler, dirençler ve diğer elektronik bileşenlerle tam uyumludur.

Plaket Breadboard kategorisinde yer alan bu ürün, güç rayları, kullanışlı boyutu ve dayanıklı yapısı ile öğrenciler, hobiciler ve profesyoneller için elektronik devrelerin geliştirilmesi ve prototiplenmesi sürecini kolaylaştıran ideal bir çözümdür.

Teknik Özellikler

Büyük Boy Breadboard 830 Pin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: MB-102.
• Toplam Bağlantı Noktası: 830 pin
• Bağlantı Noktası Yapısı:
  • Ana Bölüm: 630 bağlantı noktası (2 x 315),
  • Güç Rayları: 200 bağlantı noktası (4 x 50)

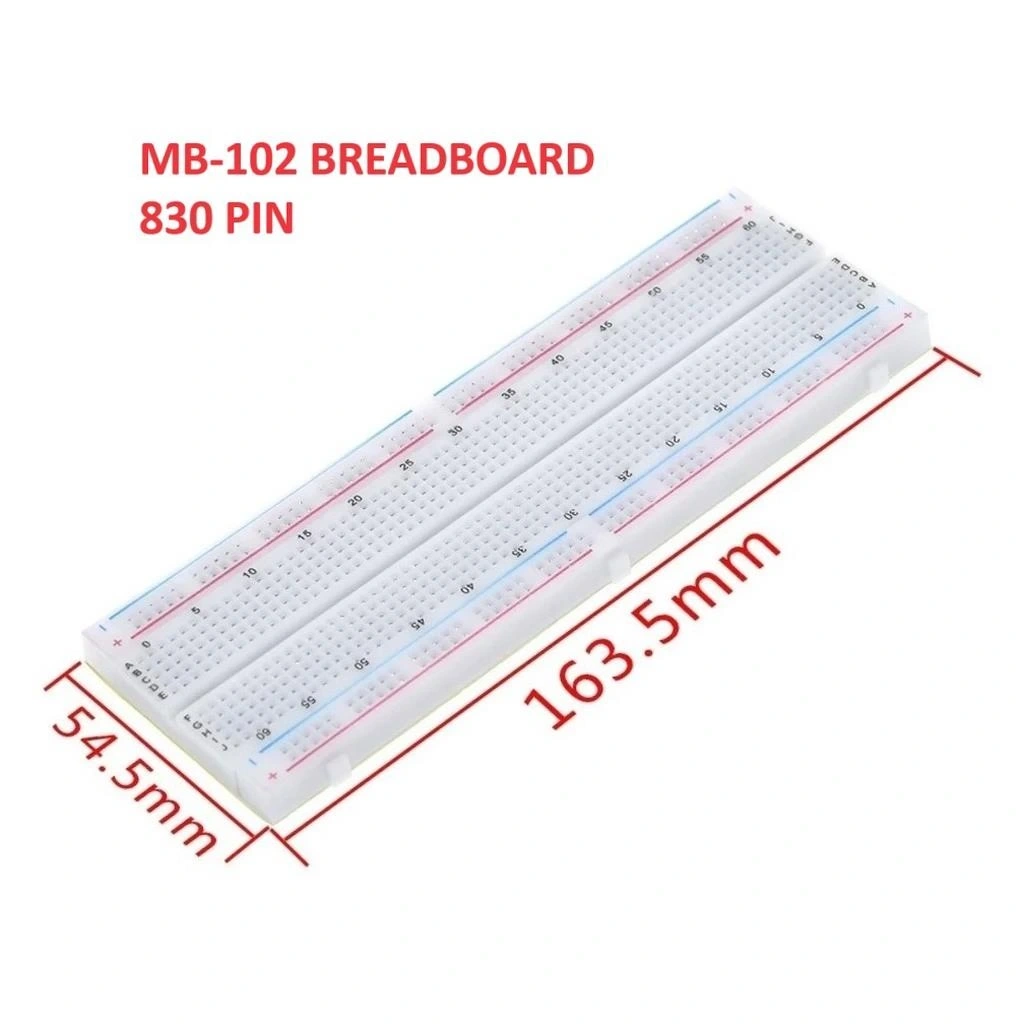

• Boyutlar: 165mm x 55mm x 10mm
• Malzeme: ABS plastik (alev geciktirici)
• Renk: Beyaz (standart)
• Pin Arası Mesafe: 2.54mm (0.1 inç)
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Güç Rayları: 4 adet (2 adet +/- çifti)
• Kontak Direnci: < 10mΩ
• İzolasyon Direnci: > 500MΩ
• Kontak Akım Kapasitesi: 3A (maksimum)
• Kontak Voltaj Kapasitesi: 36V (maksimum)
• Tahmini Kullanım Ömrü: >10,000 takma-çıkarma işlemi
• Bağlantı Gruplaması:
  • Ana bölümde her 5 pin yatay olarak bağlantılı
  • Güç raylarında 50 pin dikey olarak bağlantılı
• Kullanılabilir Tel Çapı: 0.3mm - 0.8mm (20-29 AWG)

Bağlantı ve Kullanım

Büyük Boy Breadboard 830 Pin'in Arduino ve diğer elektronik bileşenlerle kullanımı.

Breadboard yapısı ve kullanımı:

• Güç Rayları:
  • Kenar raylarındaki kırmızı çizgi (+) pozitif voltaj için kullanılır
  • Mavi/siyah çizgi (-) negatif voltaj veya toprak bağlantısı içindir
  • Her ray kendi içinde dikey olarak bağlantılıdır
  • Üst ve alt raylar arasında otomatik bağlantı yoktur, gerekirse jumper kablo ile bağlanmalıdır
• Ana Bölüm:
  • Ortadaki oluk, standart DIP entegreleri ortalamak için kullanılır
  • Her 5 pinlik yatay grup (a-b-c-d-e ve f-g-h-i-j) kendi içinde elektriksel olarak bağlıdır
  • Gruplar arası elektriksel bağlantı yoktur, jumper kablolarla bağlanmalıdır

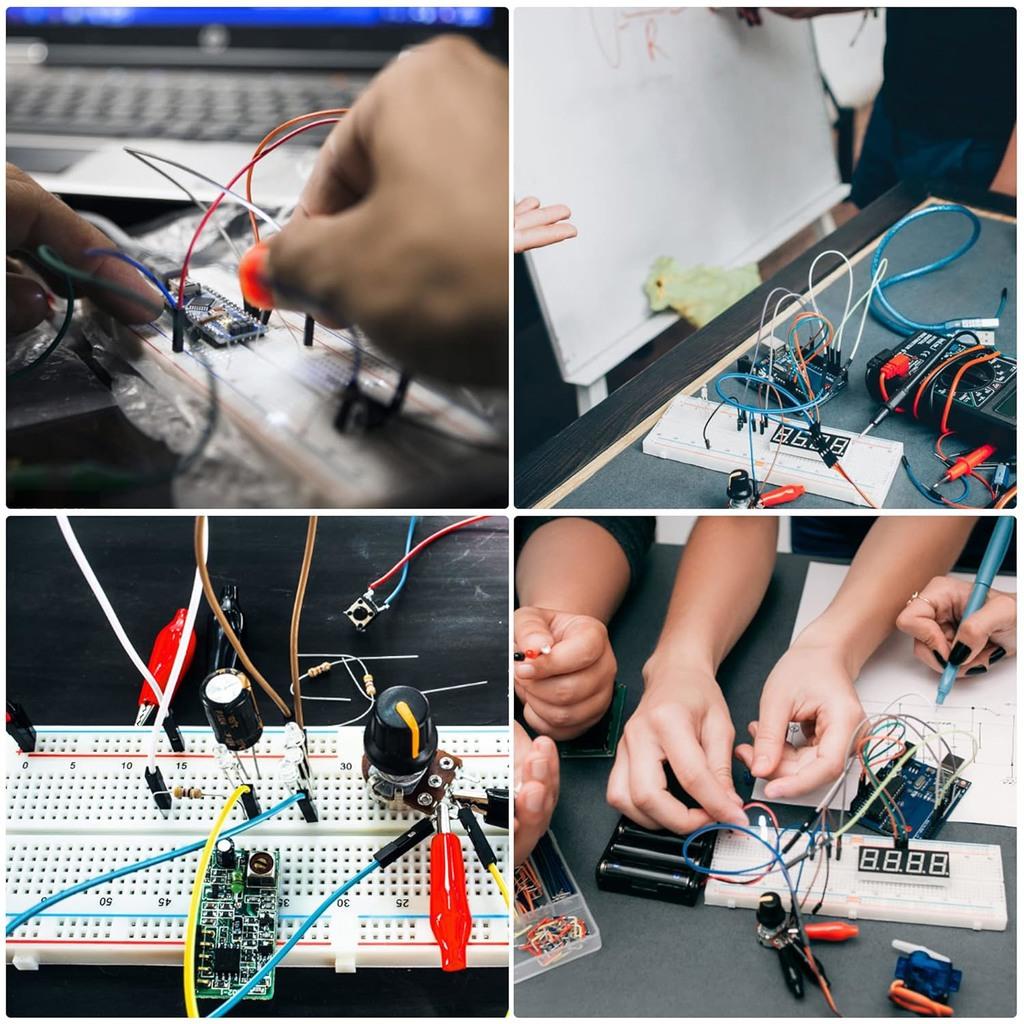

Arduino ile kullanım:

• Arduino'yu breadboard'ın yanına yerleştirin veya breadboard shield kullanın
• Güç bağlantısı için Arduino'nun 5V ve GND pinlerini breadboard'ın güç raylarına bağlayın

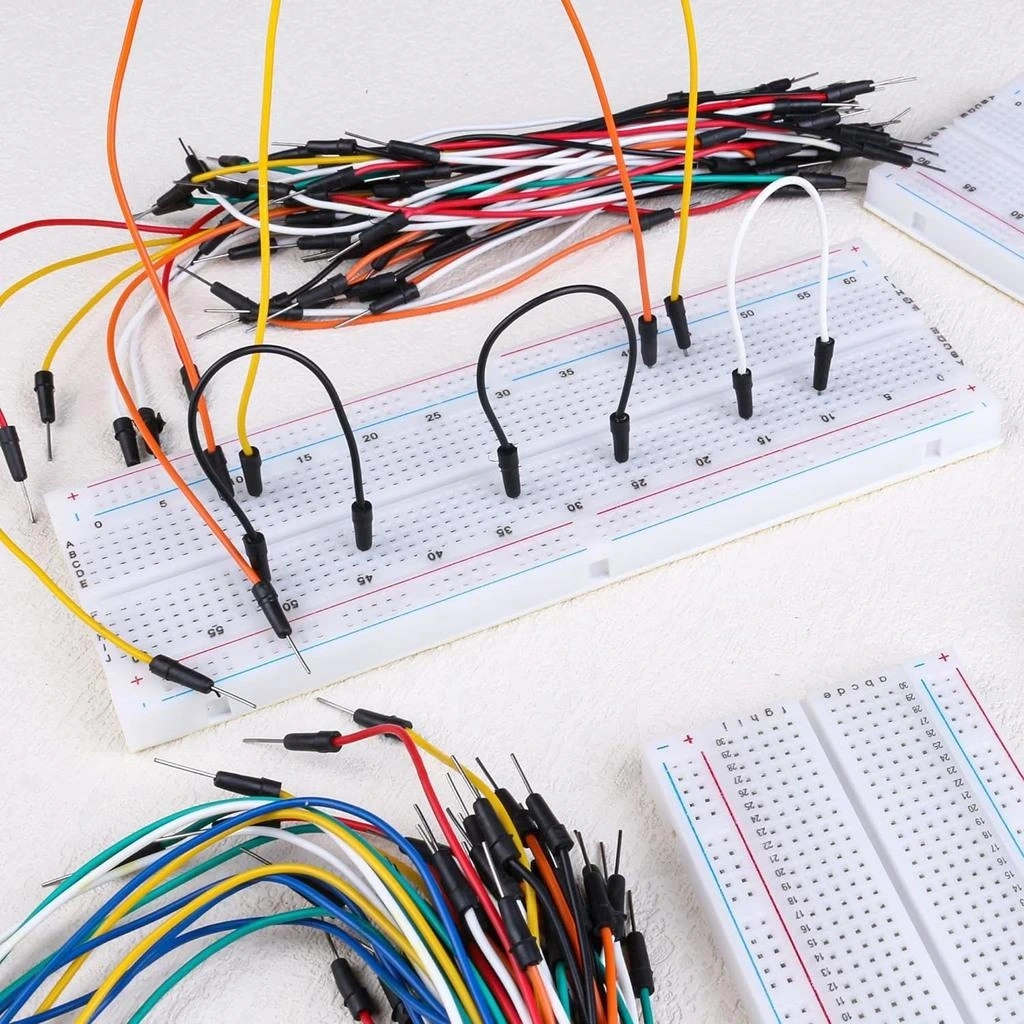

• Jumper kablolar kullanarak Arduino pinlerini breadboard üzerindeki bileşenlere bağlayın
• Entegreleri breadboard'ın ortasına, bacakları oluk iki yanına gelecek şekilde yerleştirin
• Pasif bileşenleri (direnç, LED, kapasitör vb.) uygun bağlantı noktalarına takın

Devre kurulumu için öneriler:

• Devrenizi olabildiğince düzenli ve mantıklı bir düzende kurun
• Farklı renklerde jumper kablolar kullanarak güç, sinyal ve toprak hatlarını ayırt edin
• Karmaşık devrelerde renk kodlaması ve etiketleme yapın
• Devre çalışmadığında ilk önce bağlantıları kontrol edin
• Breadboard bağlantılarını zorlayarak takmayın, konektörlere zarar verebilirsiniz

Uygulama Alanları

Büyük Boy Breadboard 830 Pin'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Eğitim ve Öğretim

• Elektronik temelleri öğrenme
• Devre teorisi laboratuvarları
• STEM eğitim projeleri
• Mikrodenetleyici programlama
• Elektronik kursları ve atölyeler

Prototip Geliştirme

• Arduino projeleri
• Sensör uygulamaları
• IoT cihaz geliştirme
• Kontrol devreleri
• LED uygulamaları

Hobi ve Maker Projeleri

• Robotik devreler
• Ev otomasyonu prototipleri
• Müzik ve ses devreleri
• Oyun kontrol sistemleri
• Akıllı cihaz projeleri

Proje Örnekleri

Büyük Boy Breadboard 830 Pin kullanılarak yapılabilecek detaylı proje örnekleri.

LED Işık Gösterisi

Arduino Uno, breadboard, çeşitli renkli LED'ler ve dirençler kullanarak etkileşimli bir ışık gösterisi projesi yapabilirsiniz. Breadboard üzerine farklı renklerde LED'leri (kırmızı, yeşil, mavi, sarı) sıralayıp her birini Arduino'nun dijital pinlerine bağlayın. LED'leri korumak için her birine 220Ω direnç ekleyin. Arduino kodunda farklı animasyon modları oluşturun: ardışık yanma, rastgele yanıp sönme, solunum efekti ve müzik ritmine tepki.

LDR (ışık sensörü) ekleyerek ortam ışığına göre parlaklığı ayarlayabilir veya potansiyometre ile hız kontrolü ekleyebilirsiniz. Bu proje, temel elektronik ve programlama becerilerini öğrenmek, aynı zamanda eğlenceli bir görsel sunum yaratmak için idealdir.

Sıcaklık ve Nem İzleme İstasyonu

Arduino Nano, breadboard, DHT11 sıcaklık/nem sensörü, 16x2 LCD ekran ve buzzer kullanarak bir çevre izleme istasyonu oluşturabilirsiniz. DHT11 sensörünü breadboard'a yerleştirin ve Arduino'ya bağlayın. LCD ekranı breadboard'ın üst kısmına yerleştirip bağlantılarını yapın. Sıcaklık ve nem değerleri LCD üzerinde gerçek zamanlı olarak görüntülenecek şekilde kodlayın.

Sıcaklık belirlenen eşik değerlerini aştığında, buzzer ile sesli uyarı verilmesini sağlayın. Butona basıldığında sıcaklık birimini Celsius'tan Fahrenheit'a çevirebilen bir fonksiyon ekleyin. İsteğe bağlı olarak, SD kart modülü ile veri kaydı yapabilir veya Bluetooth modülü ile verileri mobil cihazlara aktarabilirsiniz.

Dijital Elektronik Zar

Arduino Pro Mini, breadboard, 7 adet LED, bir buton ve bir titreşim sensörü kullanarak elektronik bir zar projesi yapabilirsiniz. LED'leri klasik zarın nokta düzeninde breadboard üzerine yerleştirin. Butona basıldığında veya titreşim sensörü hareketi algıladığında, Arduino rastgele bir sayı (1-6) üretir ve ilgili LED'leri yakar. Sonucu daha gerçekçi göstermek için, sayı belirlenirken LED'lerin hızlıca yanıp sönmesini sağlayabilirsiniz.

Pil ile çalışması için düşük güç tüketimi optimizasyonları yapın. Mini bir kutu içine yerleştirerek taşınabilir elektronik bir zar elde edebilirsiniz. Bu proje, elektronik prototipleme, rastgele sayı üretimi ve dijital çıkış kontrolü konularında pratik sağlar.

Sorun Giderme ve İpuçları

Büyük Boy Breadboard 830 Pin kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantılar: Kabloları daha sıkı bastırın. Çok kullanılmış noktalarda kontak problemi olabilir, yakındaki farklı bir noktayı deneyin.
• Kısa Devre: Jumper kablolarının çıplak uçlarının birbirine değmediğinden emin olun. Metal parçaların breadboard üzerine düşmesini önleyin.
• Çalışmayan Devre: Güç bağlantılarını kontrol edin. Breadboard'ın alt ve üst güç rayları arasında jumper bağlantısı olduğundan emin olun.
• IC Bacakları Bükülmesi: Entegreleri düz bir şekilde ve zorlamadan takın. Gerekirse önce bir sırayı hafifçe yerleştirip sonra diğer sırayı takın.
• Bağlantı Hataları: Devre şemasını tekrar kontrol edin. Breadboard'ın iç bağlantı yapısını göz önünde bulundurarak bağlantıları doğrulayın.

Performans İpuçları

• Karmaşık devrelerde çizimler veya fotoğraflar alarak belgeleme yapın
• Düzenli ve planlı bir yerleşim yapın, kenar güç raylarını etkin kullanın
• Yüksek frekanslı devrelerde kablo uzunluklarını kısa tutun
• Güç ve sinyal hatlarını mümkün olduğunca ayırın, paraziti azaltın

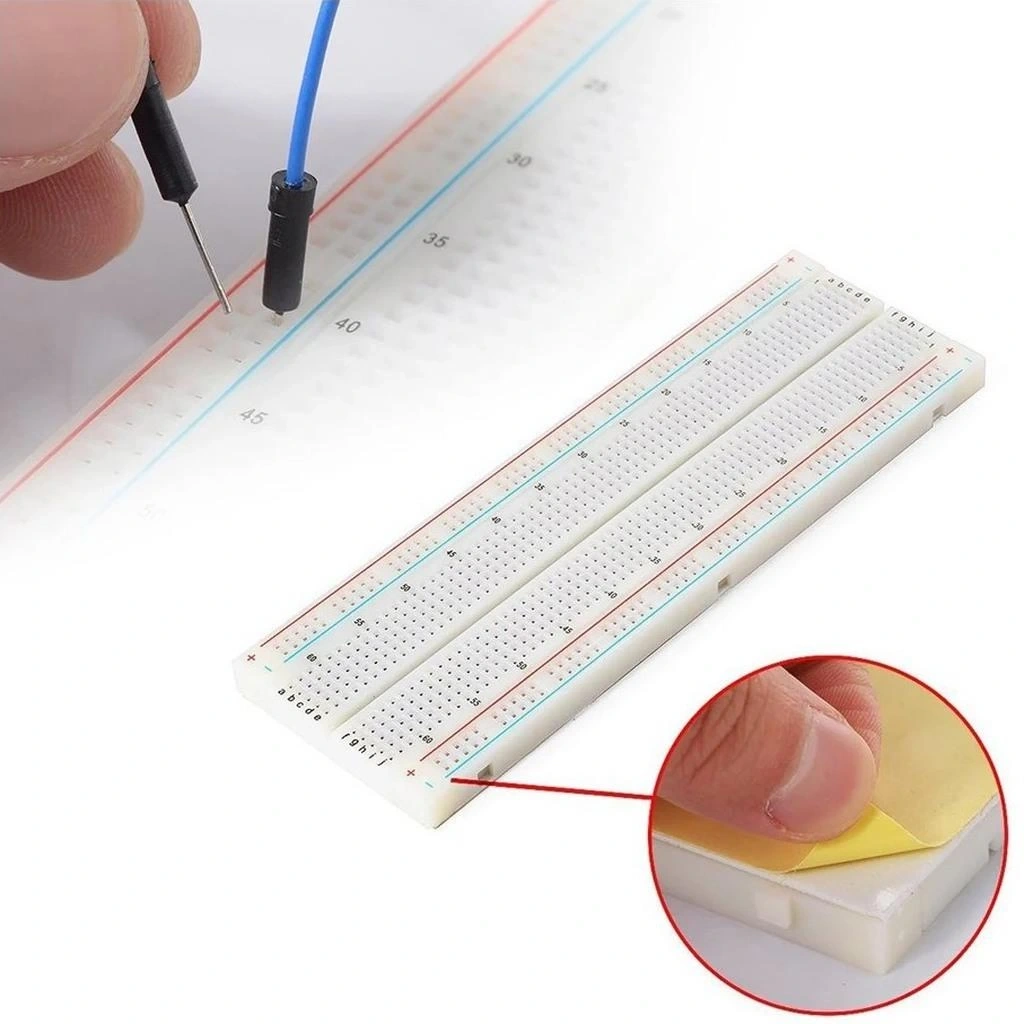

• Breadboard'ın altındaki yapışkan bandı temiz tutun, gerektiğinde çift taraflı bant ile yenileyin

Paket İçeriği

• Büyük Boy Breadboard 830 Pin (MB-102)
